导叶电机
格莱特制造适配工业冷水机组、防爆、高湿盐雾、持续振动等严苛环境使用的导叶电机。我们导叶电机具备您对导叶电机的所有需求:
|
耐久性能
十万次无故障
超耐用
|
定位控制精度
导叶0.3%
高精度
|
整机防护等级
IP67/盐雾720小时
耐恶劣工况
|
|
整机结构尺寸
100NM/3.5kg
体积小
|
阀位反馈精度
0-1000Ω、1%精度
反馈稳
|
电源适配性能
AC220V±20%波动
适配广
|
我们的全系导叶调节电机可以轻松适配单机、双机联动及多轴同步调控组合，灵活搭建机组精准调节系统。
专利定位、一键调试。确认机组参数，24 小时内获得报价
产品参数
| 导叶电机参数 | ||||||
|---|---|---|---|---|---|---|
| 型号 | DY-50 | DY-100 | DY-200 | DY-400 | DY-600 | |
| 输出扭矩 | 50N·m | 100N·m | 200N·m | 400N·m | 600N·m | |
| 动作时间 | 15S/30S | 15S/30S | 15S/30S | 30S | 45S | |
| 回转角度 | 0-90° 0-360° | 0-90° 0-360° | 0-110° | 0-110° | 0-110° | |
| 电机功率 | AC220V | 10W | 25W | 40W | 90W | 90W |
| AC380V | 6W | 15W | 30W | 40W | 40W | |
| DC24V | 13W | 25W | 35W | 70W | 70W | |
| AC110V | 10W | 25W | 40W | 90W | 90W | |
| 额定电流 | AC220V | 0.16A | 0.32A | 0.35A | 0.54A | 0.64A |
| AC380V | 0.07A | 0.10A | 0.15A | 0.29A | 0.29A | |
| DC24V | 1.28A | 2.03A | 3.57A | 5.13A | 6.04A | |
| AC110V | 0.24A | 0.56A | 0.69A | 1.12A | 1.20A | |
| 电机寿命 | AC220V/380V | S2工作制，寿命≥10万小时 | ||||
| DC24V | 寿命600小时，极限2000小时 | |||||
| 整机重量 | 2.5kg | 3.5kg | 8kg | 8.5kg | 9kg | |
| 电源 | AC 110V, AC 220V, AC 380V, DC 24V, DC 220V 可选 | |||||
| 精度 | 回差≤0.5% 死区≤0.5% 反馈误差≤0.5% | |||||
| 绝缘电阻 | ≥50MΩ/500VDC | |||||
| 耐压等级 | DC24V: 500V 1分钟 AC110V: 1000V 1分钟 AC220V: 1500V 1分钟 AC380V: 2000V 1分钟 | |||||
| 防护等级 | IP67 | |||||
| 限位组件 | ■ 电动操作时：全开全闭极限开关。 ■ 手动操作时：机械挡块。 |
|||||
| 保护装置 | 过热保护器（自动恢复型） | |||||
| 安装方位 | 360°任意角度安装 | |||||
| 电气接口 | M20*1.5防水电缆接头×2(电源线、信号线) | |||||
| 环境温度 | -30℃~60℃（▲耐温型：-40℃~125℃） | |||||
| 检测标准 | JB/T8219-2016 | |||||
尺寸图
DY-50/100
DY-200/400/600
电路图
S型
MS型
PIU型
CPT型
PCU型
G型
SP型
H型
选择您的导叶电机

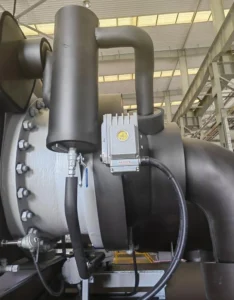

应用案例
准备好下单了吗——还是还在权衡选择？
若您需要规格方案，可将详细数据提供给我们；如需我方详细说明，工程师将在 1 个工作日内回复。
工程师选择格莱特的原因
高精度
稳准可靠
一体行程
单驱动器实现毫米粗行程 + 纳米微步进
闭环控位
光学编码器闭环控制，无漂移，精度长期稳定
精密定位
双向高重复、零反冲，满足精密定位需求
免维护
持久运行
直驱传动
直驱无丝杆齿轮，电机直驱滑块，无传动反冲
无需养护
无需润滑，无定期维修周期
手动兼容
可手动推台，不伤设备，降低运维成本
易集成
适配系统
零磁干扰
工作零磁场，不干扰电子束与精密光学器件
低压安全
12–48V 低压供电，无需高压放大器
平滑适配
运动平滑、速度范围广，可无缝嵌入精密系统
每台格莱特导叶电机的核心

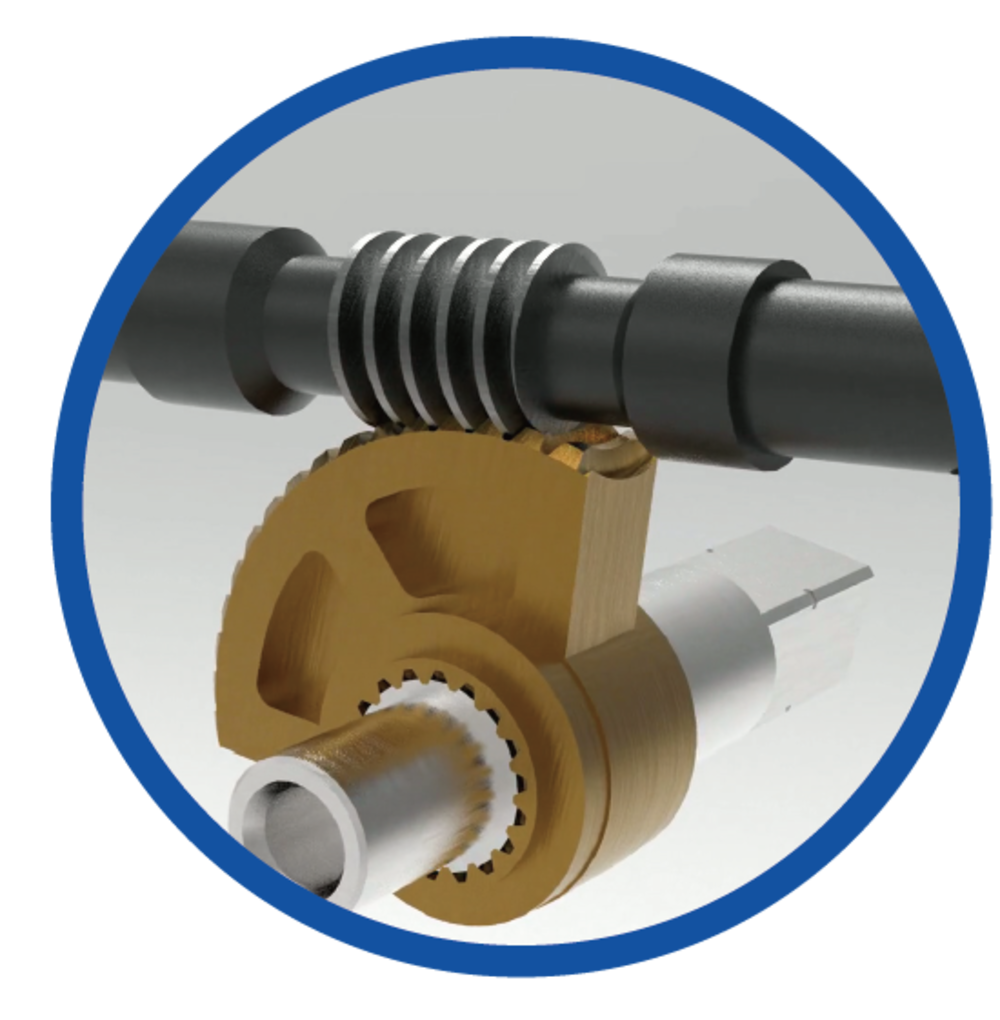

疲劳寿命≥十万次，调节频率高，长期工况精准定位；花键连接受力均匀，机械性能稳定。
防潮防结露防盐雾防振，适配高湿、粉尘、温差大、振动恶劣环境；强弱电隔离，体积更小巧。

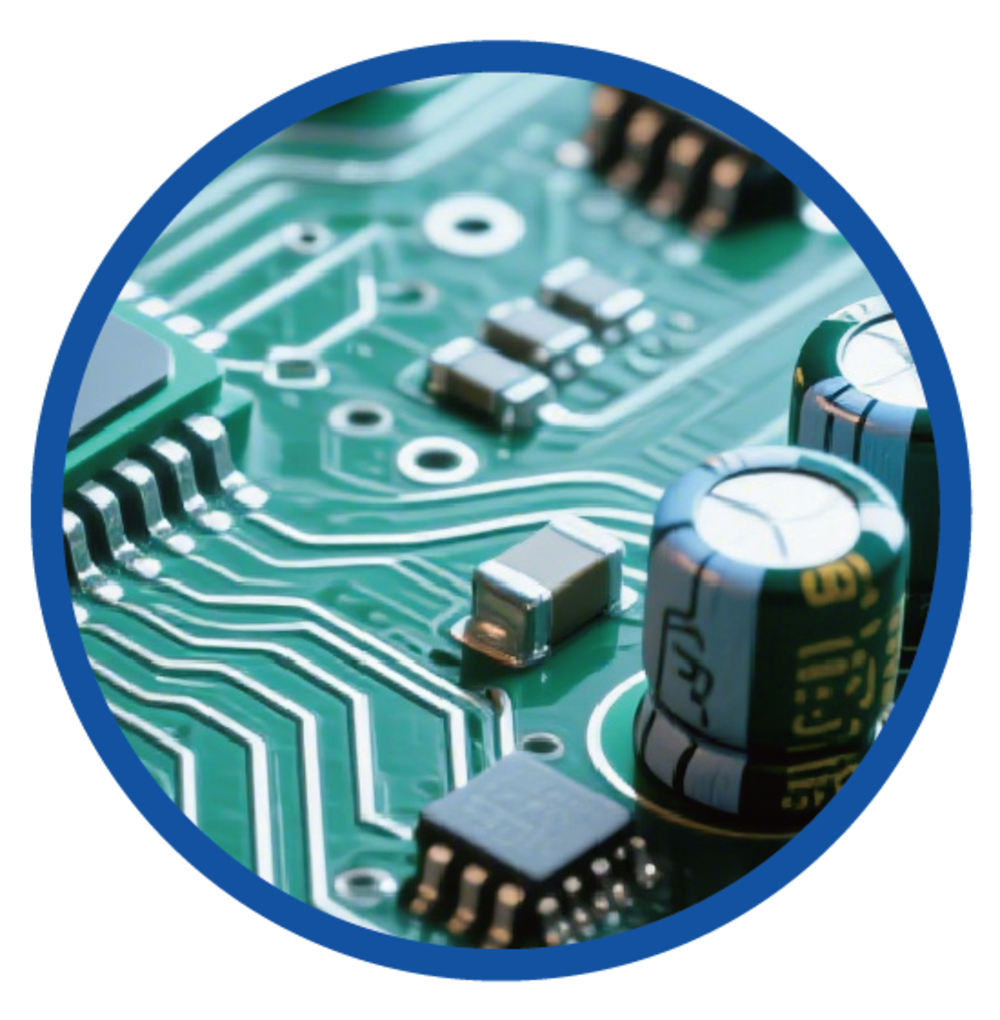

满足 EMC Ⅲ 级，抗电磁干扰，复杂环境稳定运行，保障控制与阀位监测可靠。

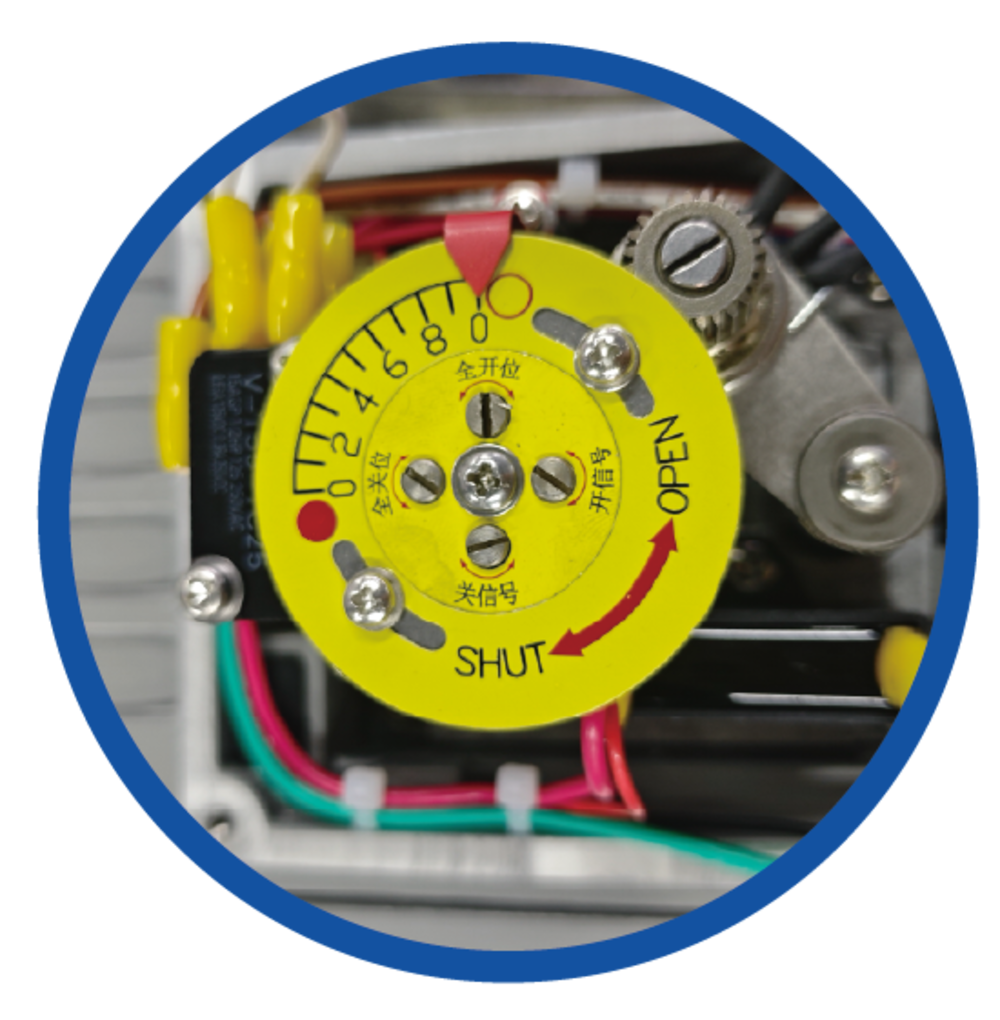

开度调节精度 ±0.5%，执行机构动作误差可控，满足流量、压力精准控制要求。
格莱特导叶电机与传统导叶电机的区别
| 对比项 | 格莱特导叶电机 | 传统导叶电机 |
|---|---|---|
| 控制原理 | 高精度闭环，定位误差≤0.5%，自带补偿 | 电位器反馈，定位易漂移 |
| 电机类型 | 无刷伺服，适合长期高频调节，寿命长 | 有刷直流，碳刷易磨损 |
| 行程角度 | 360° 行程，蜗轮蜗杆自锁防反转 | 约 235°，机械限位易卡滞 |
| 防护等级 | 铝合金外壳 IP68，电路板灌封，抗干扰、宽温 | IP54~IP65，电路板易受潮湿、干扰 |
| 调试维护 | 简易快速校准，维护工作量小 | 调试复杂，漂移后标定麻烦 |

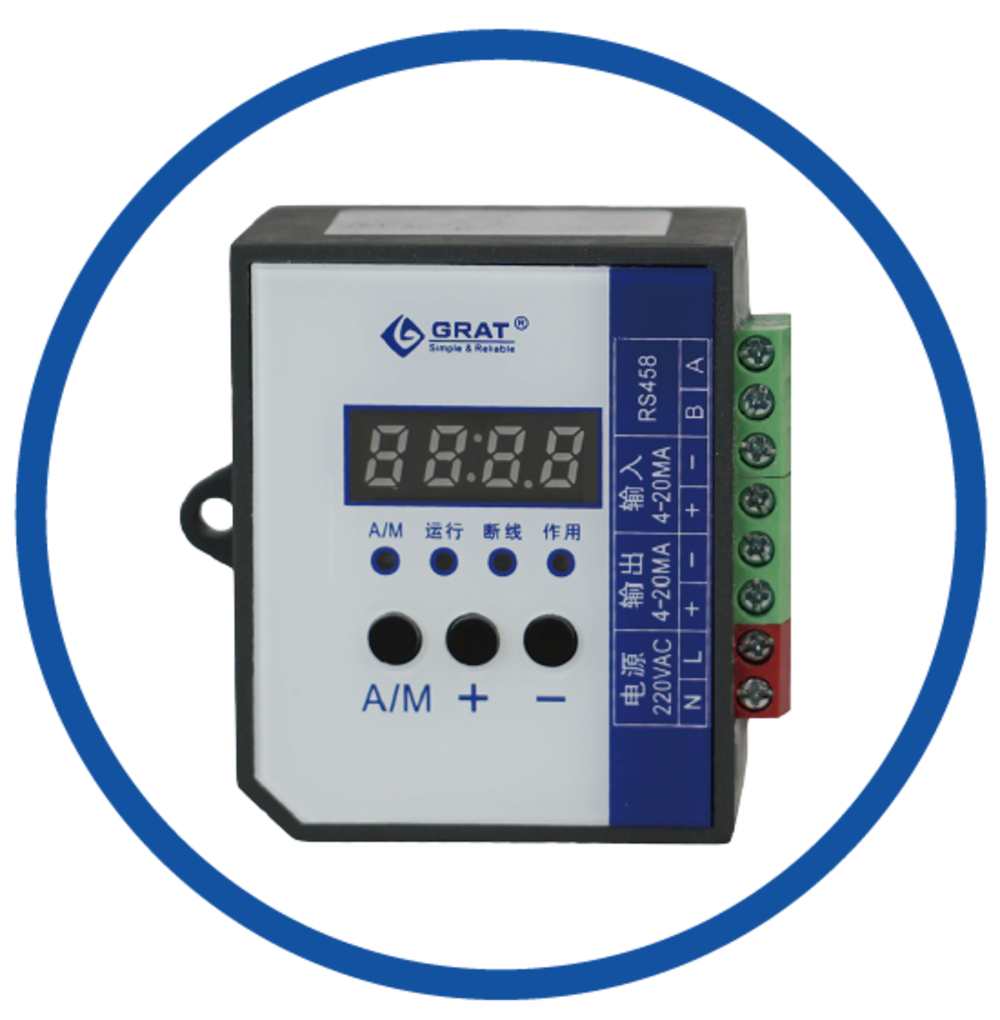

| 信号兼容性 | 兼容 4-20mA/0-10V、Modbus 通讯 | 多为单一信号 |
| 扭矩与可靠性 | 多档位扭矩，出厂全项检测，适配各类离心机 | 扭矩范围窄，易过载丢步 |
| 体积功耗 | 同扭矩体积更小、功耗更低 | 同扭矩体积大、功耗高 |
产品视频
常⻅问题解答
💡导叶电机在水轮机系统里的核心作用是什么？
导叶电机是水轮机导水机构的驱动部件，主要用来带动导叶转动，通过改变导叶开度，调节进入转轮的水流量，从而控制机组出力，同时在机组停机时关闭导叶切断水流，实现机组启停与负荷调节。
💡导叶电机频繁正反转，容易烧电机吗？怎么防护？
频繁正反转是它的正常工况，合格导叶电机本身强化了短时过载能力。日常防护：配置热过载保护、限位开关（导叶全开 / 全关硬限位）；机械上设置机械止挡，防止超行程；定期检查传动卡涩，避免电机长期堵转烧毁。
💡导叶电机出现导叶动作卡顿、开度不稳，优先排查哪些地方？
优先按顺序排查：①机械侧：导叶轴套、拐臂、控制环有无卡涩、锈蚀；②电气侧：位置反馈传感器是否漂移、接线松动；③电机本体：碳刷磨损、减速箱缺油；④控制信号：调速器指令波动。多数情况不是电机损坏，而是机械卡阻。
💡导叶电机断电后导叶会不会自动关闭，有没有防飞车保护？
电机断电后，依靠机械制动器保持导叶当前开度，不会自动动作。机组防飞车依靠独立的紧急停机装置（如重锤、油压装置），当出现事故时强制关闭导叶；导叶电机只负责正常调节，紧急关断由独立保护机构完成。
💡导叶电机选型需要提供哪些参数？
客户选型需要提供：机组容量、导叶最大操作力矩、全开 / 全关操作时间、工作环境（湿度、海拔）、供电电压、安装形式，是否需要配套制动器、开度反馈装置、防护等级要求。
