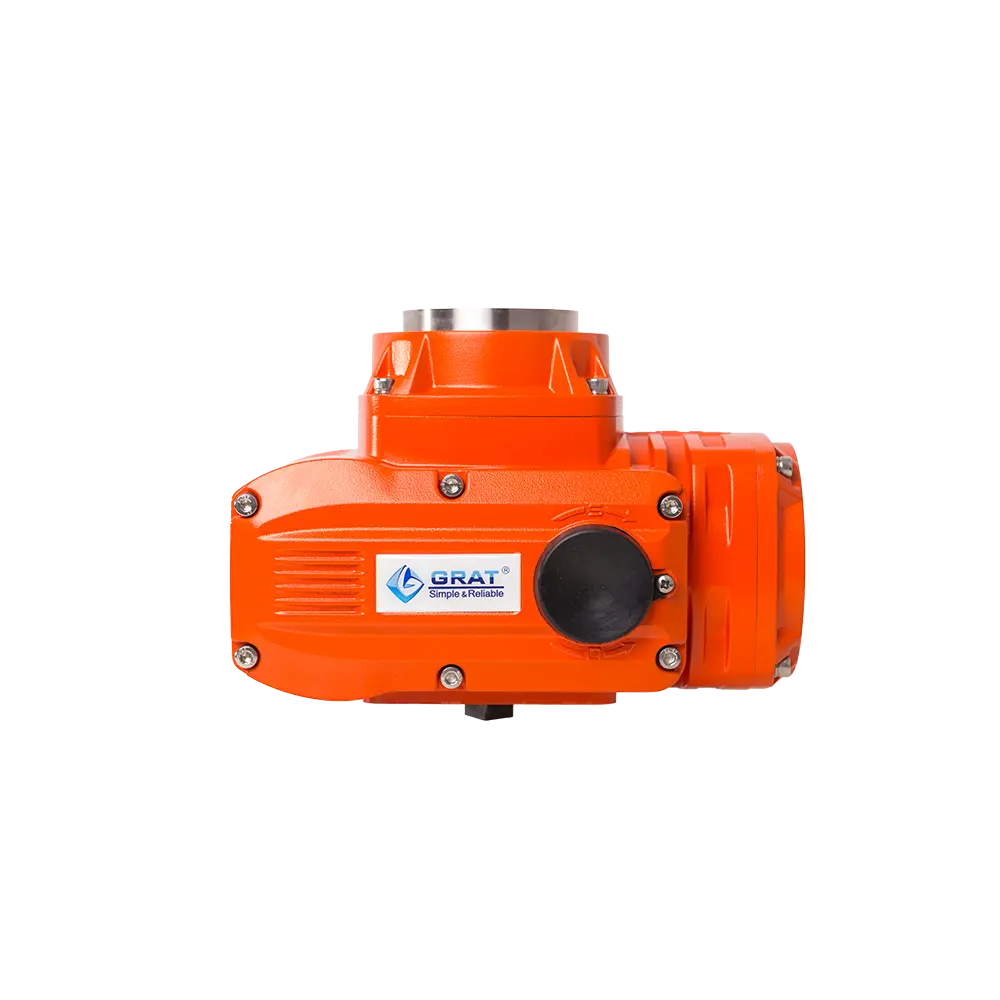

Explosion proof electric actuator 6

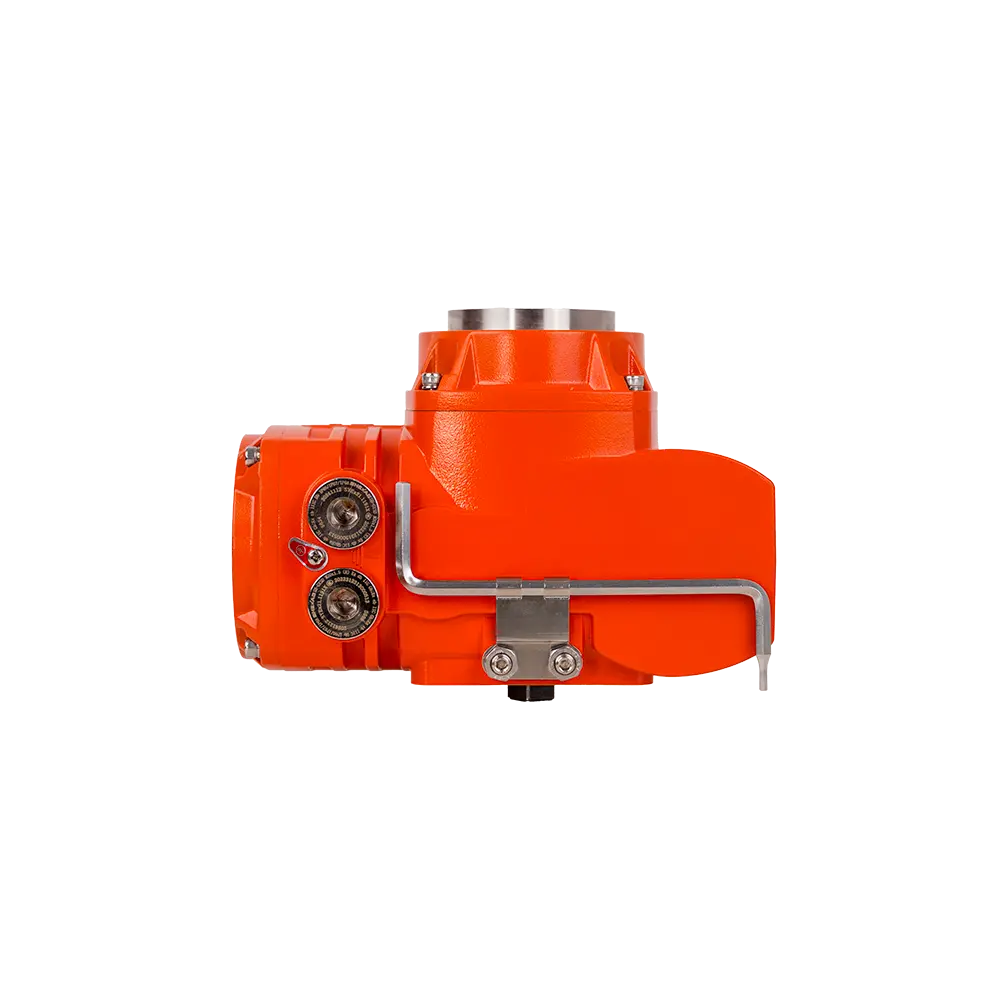

Explosion proof electric actuator 0

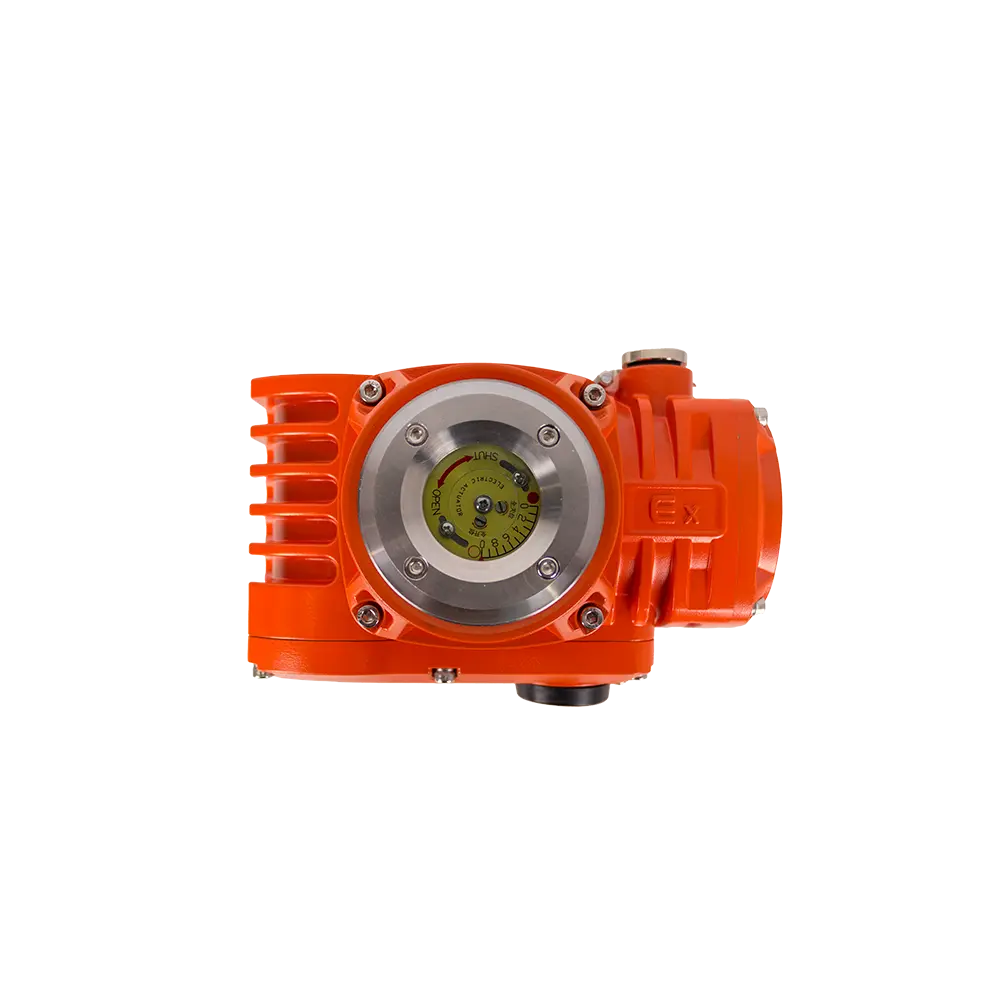

Explosion proof electric actuator 4

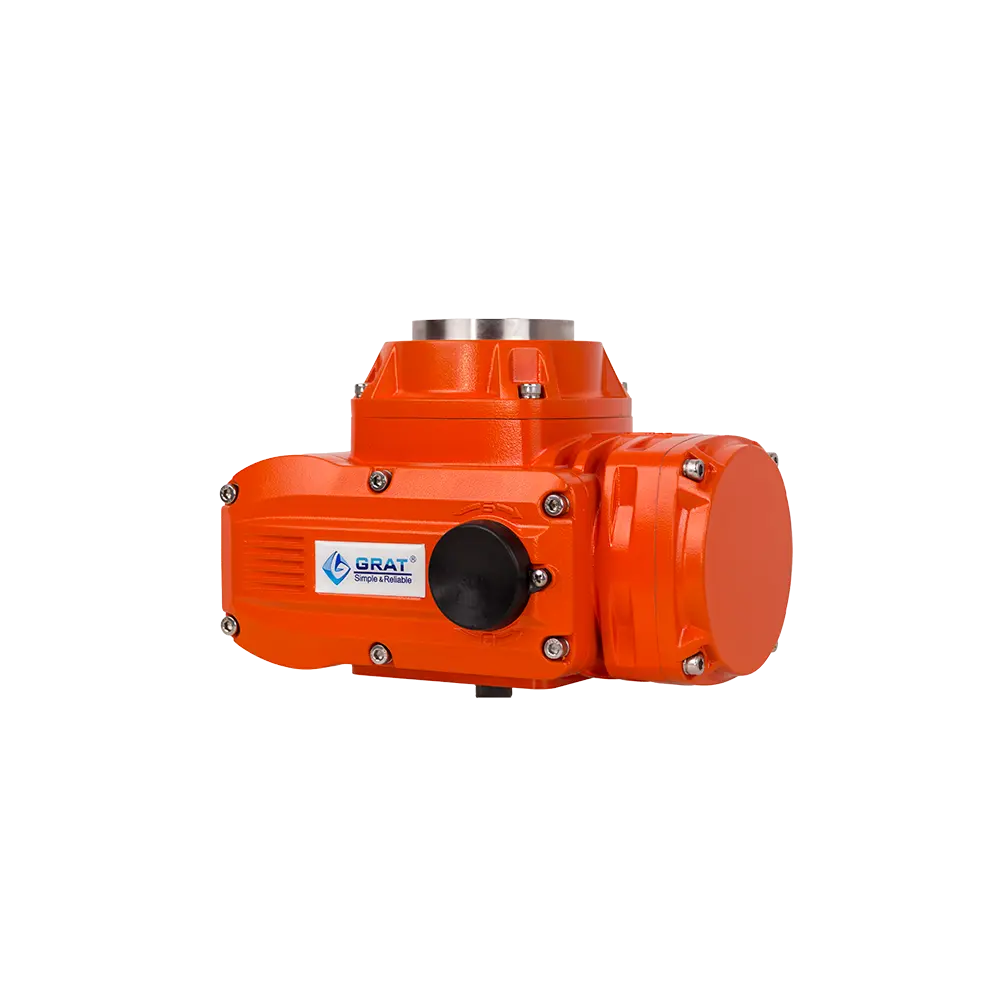

Explosion proof electric actuator 5

第三方认证LOGO组合

防爆电动执行器

防爆执行器采用特殊设计的外壳、电机及专用密封部件，可防止电火花或高温引发爆炸。防爆等级为 Ex db ⅡC T6 Gb，广泛应用于石油化工厂、煤矿、制药厂等危险区域，用于控制阀门、管道及设备。

产品标签

角行程, 防爆

产品描述

GRAT 防爆电动执行器采用优质铝合金与不锈钢材质制造，确保具备出色的耐用性与较长的使用寿命。同时，它配备了多种位置反馈选项，包括电位器、4-20 毫安（4-20mA）、0-10 伏（0-10V）、可编程逻辑控制器（PLC）、过程控制单元（PCU）、MS 及 S 信号，可实现对阀门位置的精准控制与监测。

Ex db ⅡC T6 Gb

Ex tb ⅢC T80 ℃ Db

气体隔爆 + 粉尘防爆双认证

供电电源

AC 24V/110V/220V/380V

DC 24V

高效率

低功耗，高扭矩

扭矩

输出扭矩 50-600N · m

动作时间 20-45S

防护等级

具备 IP67 防护等级，可防尘防水。

精度

滞后量<0.5%

死区<0.5%

反馈误差<0.5%

阀门适配性

角行程阀门

球阀

蝶阀

输入/输出接口

4-20mA

0-10V

Modbus

可选功能

除湿加热器

无源触点开关

过扭矩保护

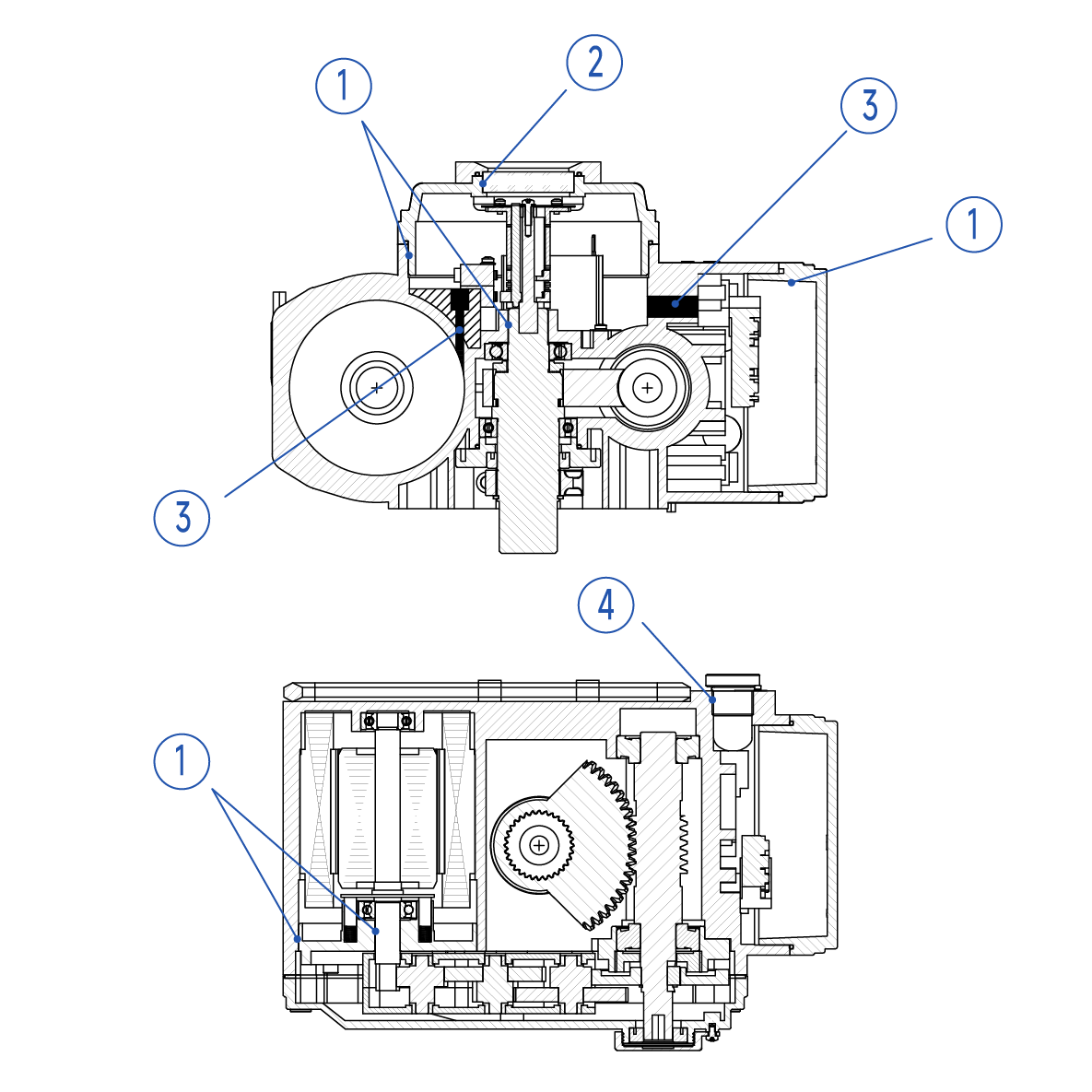

Explosion proof feature

防爆性能

防爆结合面

防爆结合面宽度
L ≥ 12.5mm
隔爆接合面间隙
i ≤ 0.15mm

环氧树脂胶粘

环氧树脂粘结长度≥ 10 mm，以确保强度与密封性能。

封装

电缆通孔处采用≥20 mm的环氧树脂灌封处理。

螺纹隔爆接合面

有效啮合长度 ≥ 8mm
有效啮合扣数 ≥ 5扣

产品结构

这款防爆电动执行器具备多种控制模式，包括开关型、调节型，能灵活适配不同应用需求；同时它设计有 AC 220V/380V 和 DC 24V/110V 多种供电规格，可兼容各类电源场景。
其核心特点之一是防爆等级达 Ex db ⅡC T6 Gb，能最大限度保障安全、抵御潜在风险，这意味着它可承受高温、高压环境并应对易燃物质，是危险区域的可靠选择。

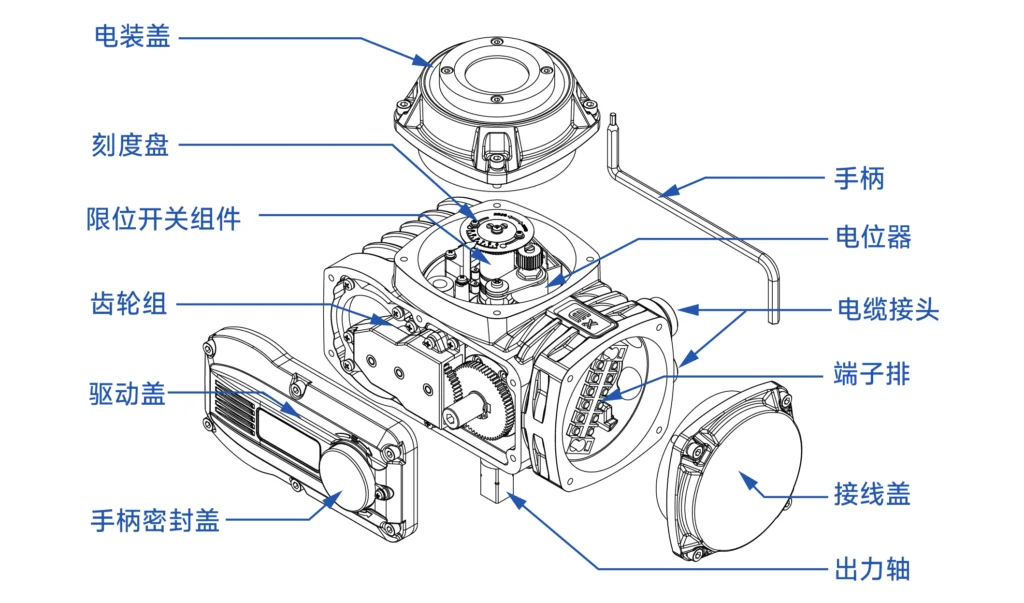

防爆电动执行器装配体 e1763952658182

专利

DDS 和 PPD 技术

快捷便捷的直接调试开关

DDS

PPD

应用

plug valve used in cementing

Metallurgy

GRAT Guide Vane Motor used in Industrial chiller unit

Quick Opening Vacuum Ball Valve For Automotive Wastewater Recycling 1

Petrochemical

石油化工项目

固井和压裂

Application of Explosion proof Electric Fixed Ball V port Control Valve in Central Air Conditioning Return Water System 3

中央空调项目

空调回水系统

Explosion Proof Electric Threaded Regulating Valve

消防自动给水

动力类型	电动
材质	铝合金,不锈钢
认证	CCC、ISO、CE
扭矩范围	50N·m, 100N·m, 200N·m, 400N·m, 600N·m
供电电源	AC 24V/110V/220V/380V, DC 24V
防护等级	IP67
控制方式	开关型, 定位型, 节流型, 调节型
输入/输出接口	4-20mA, 0-10V, Modbus
阀门连接标注	ISO5211, DIN3337, VDI/VDE 3845,法兰式, 对夹式

型号表示方法

防爆电动执行器 6

EA-100-Ex 代表输出扭矩为 100 N·m的电动防爆执行器

防爆电动执行器参数
型号		EA-50-Ex	EA-100-Ex	EA-200-Ex	EA-400-Ex	EA-600-Ex
输出扭矩		50N·m	100N·m	200N·m	400N·m	600N·m
推荐适配阀体	球阀	DN15-40	DN50-65	DN65-80	DN80-100	DN150-200
推荐适配阀体	蝶阀	DN32-50	DN50-125	DN150-200	DN200-250	DN300
动作时间		20S	30S	30S	30S	45S
回转角度		0~90°	0~90°	0~90°	0~90°	0~90°
电机功率	AC24V	10W	25W	0	0	0
	AC110V	10W	25W	40W	90W	90W
	AC220V	10W	25W	40W	90W	90W
	AC380V	6W	15W	30W	40W	40W
	DC24V	13W	25W	40W	70W	70W
额定电流	AC24V	1.5A	2.12A	0	0	0
	AC110V	0.24A	0.57A	0.63A	1.12A	1.18A
	AC220V	0.15A	0.30A	0.35A	0.64A	0.67A
	AC380V	0.07A	0.10A	0.19A	0.29A	0.29A
	DC24V	1.28A	2.03A	3.12A	7.8A	8.0A
整机重量		4.5Kg	5.0Kg	9.0Kg	9.5Kg	10.0Kg
绝缘电阻		100 MΩ/500 V DC
耐压等级		DC24V: 500V 1分钟 AC110V: 1000V 1分钟 AC220V: 1500V 1分钟 AC380V: 2000V 1分钟
防护等级		IP67
防爆等级		Ex db ⅡC T6 Gb，Ex tb ⅢC T80℃ Db
安装方位		360°可调
电气接口		2-M20x1.5防爆堵头使用时用户根据选用电缆加装相应的防爆电缆接头
控制电路		S型/MS型/PIU型/SP型/PCU型/CPT型/G型/H型
选装功能		◆除湿加热器◆无源触点开关◆过力矩保护◆现场保护单元
检测标准		JB/T8219-2016, GB/T 3836.1-2021, GB/T 3836.2-2021

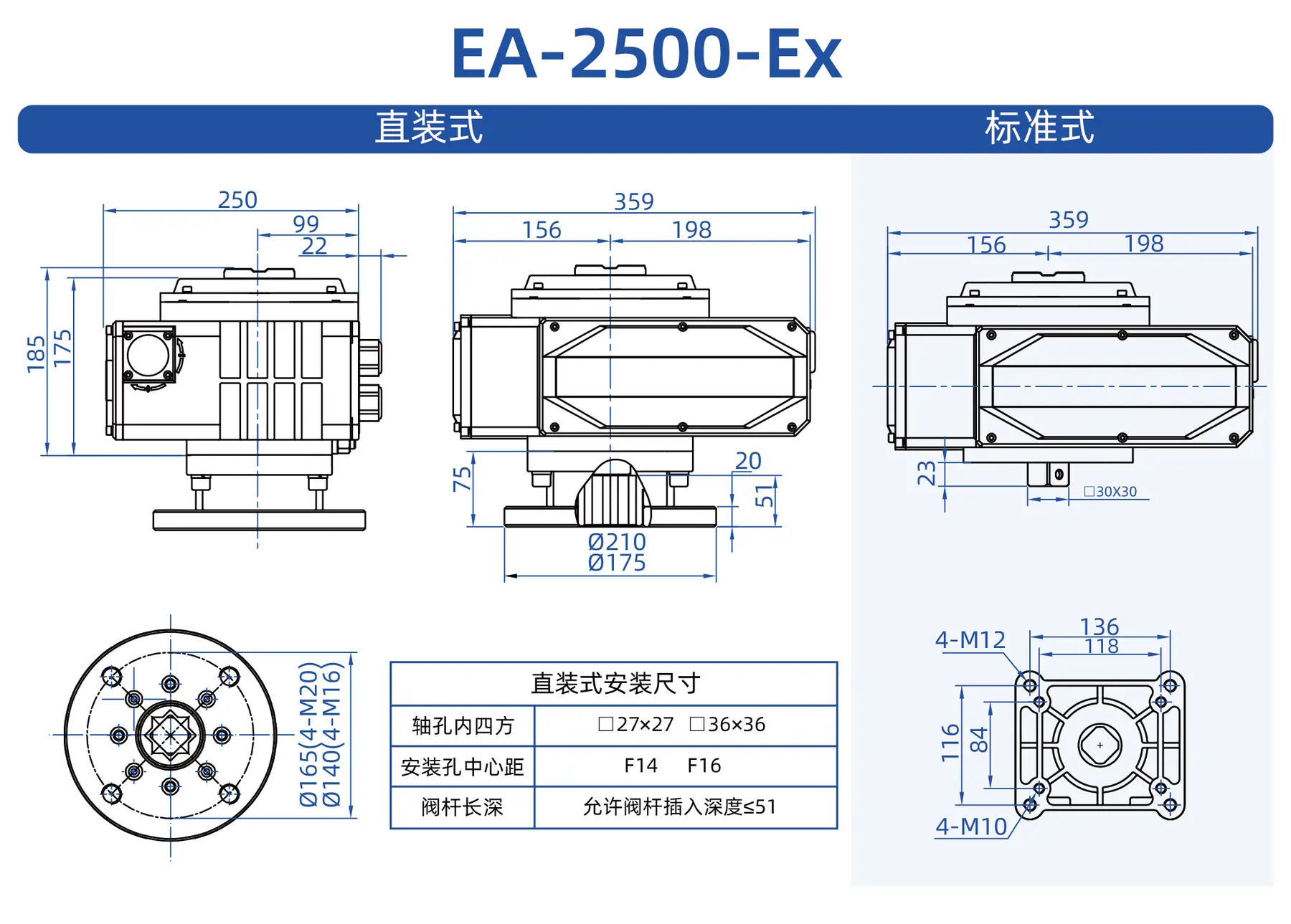

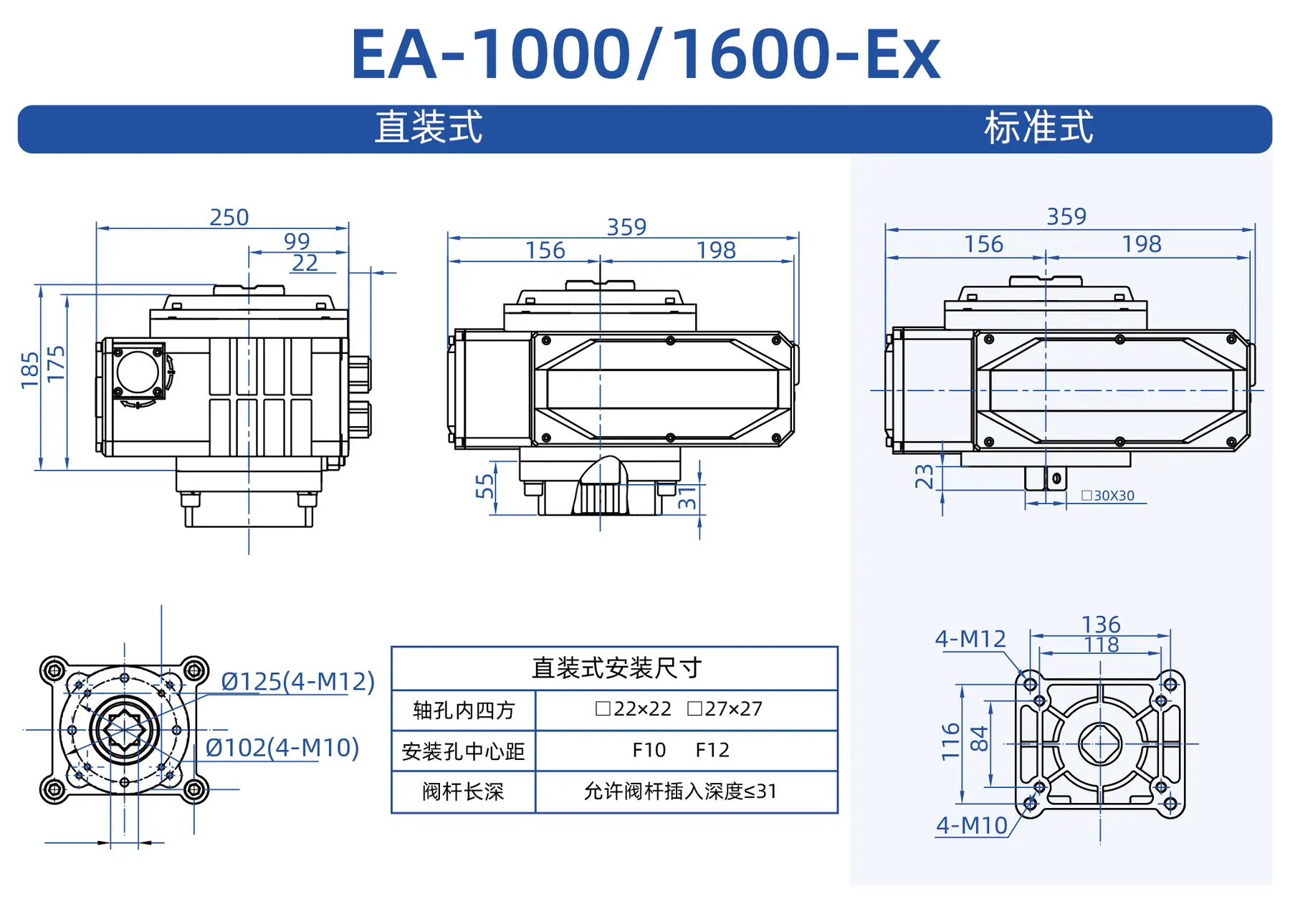

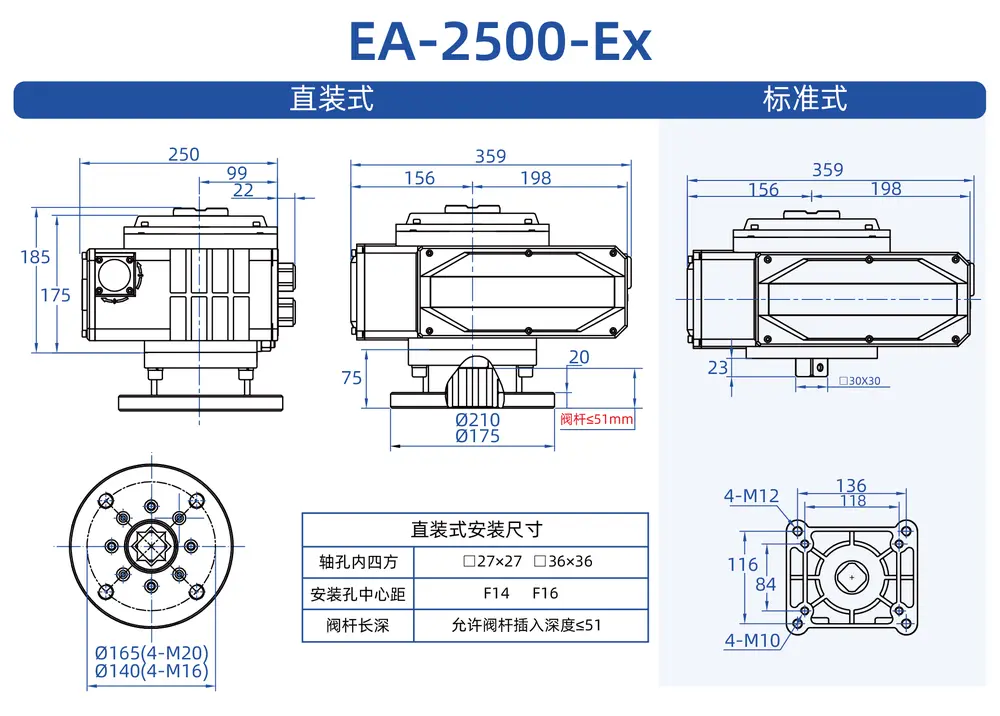

尺寸图

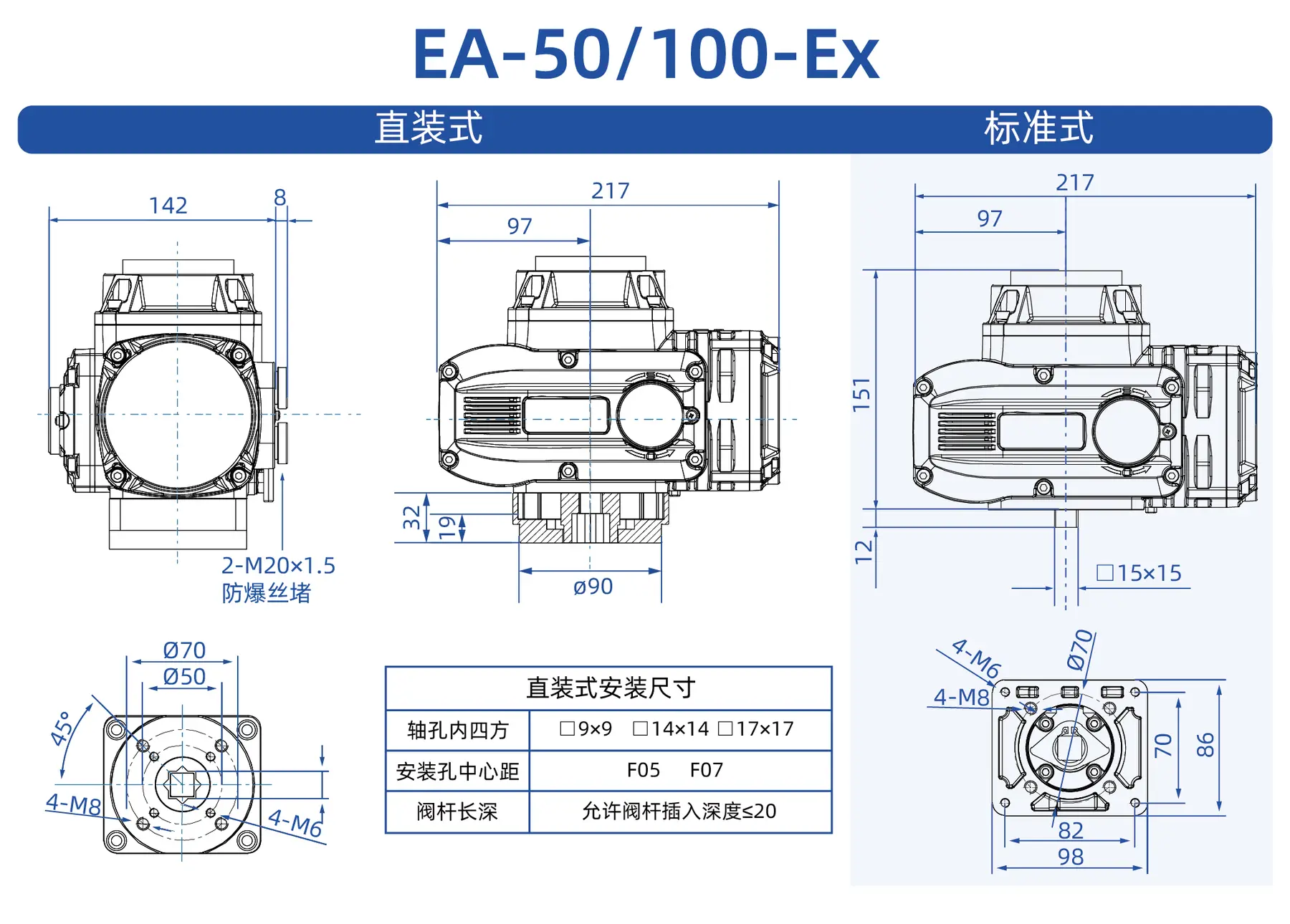

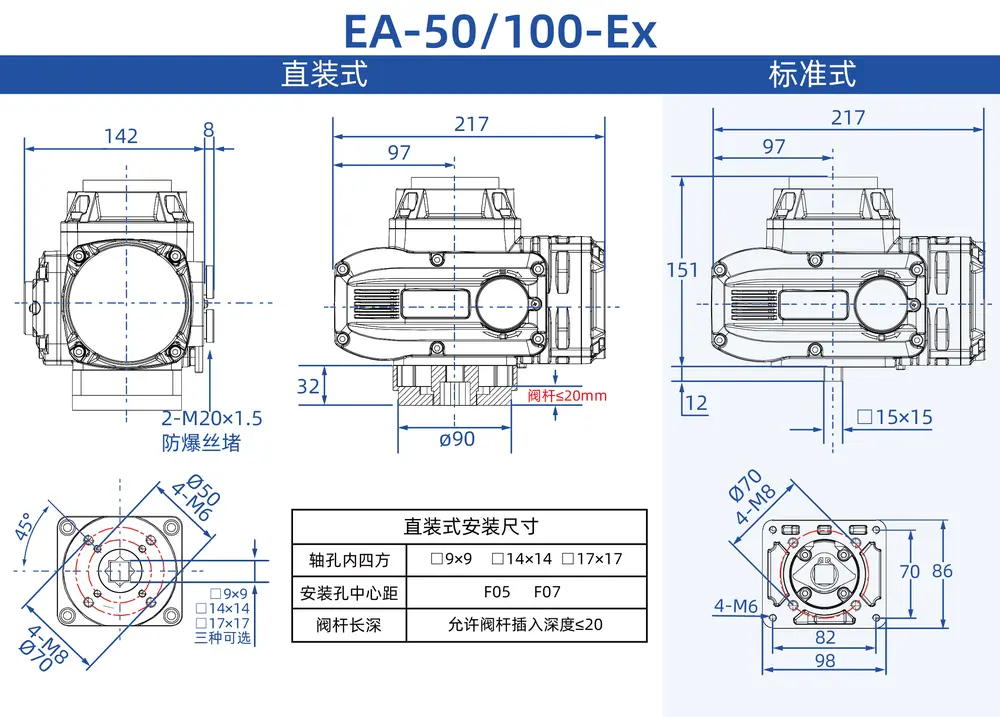

EA 50、100 Ex 电动执行器尺寸图

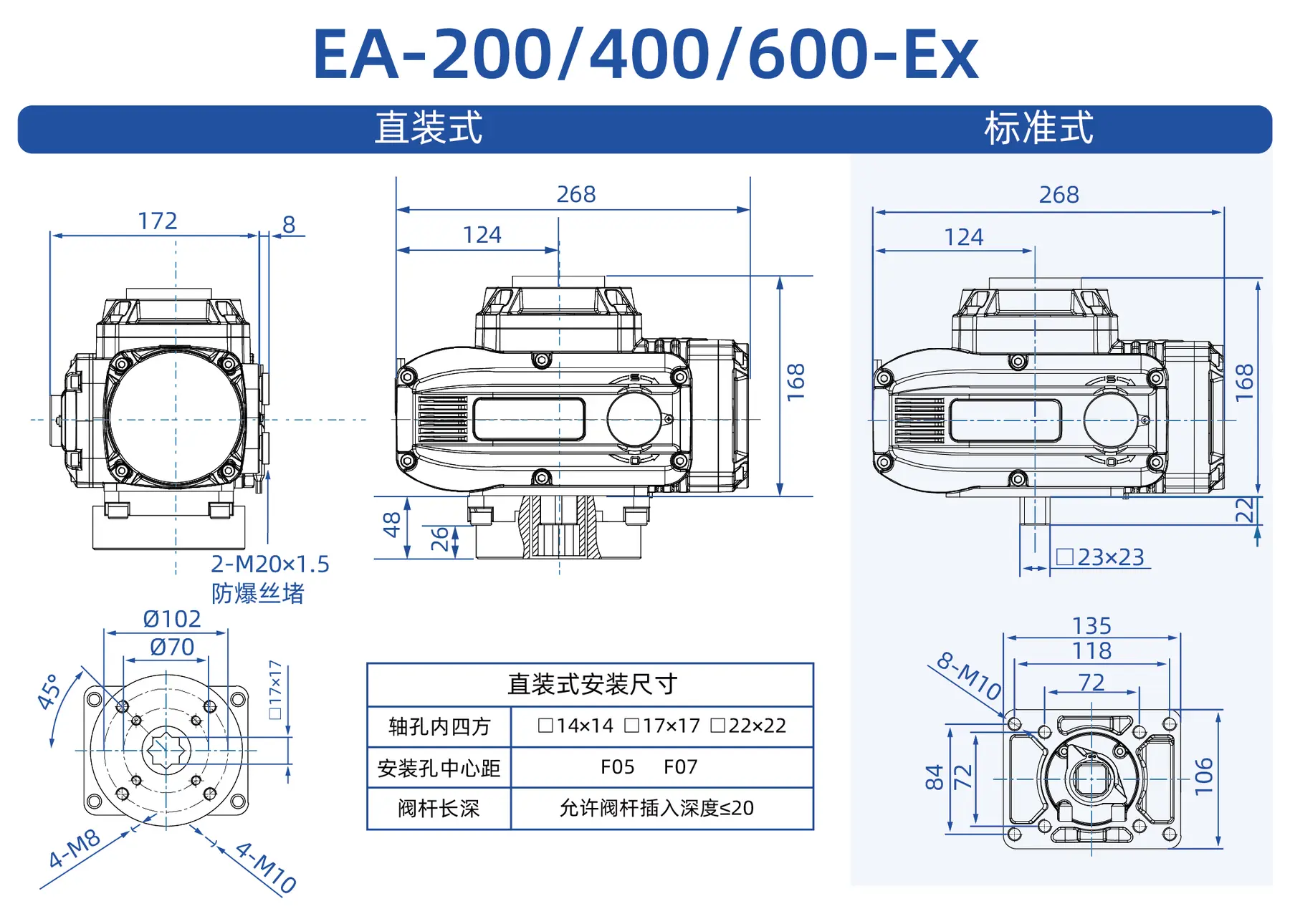

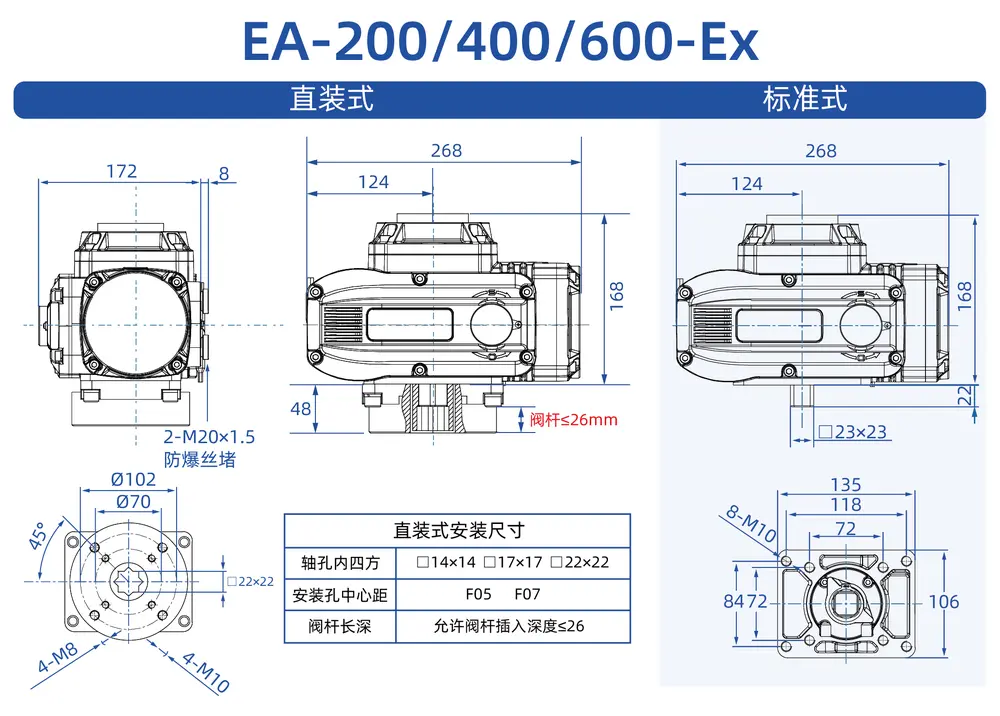

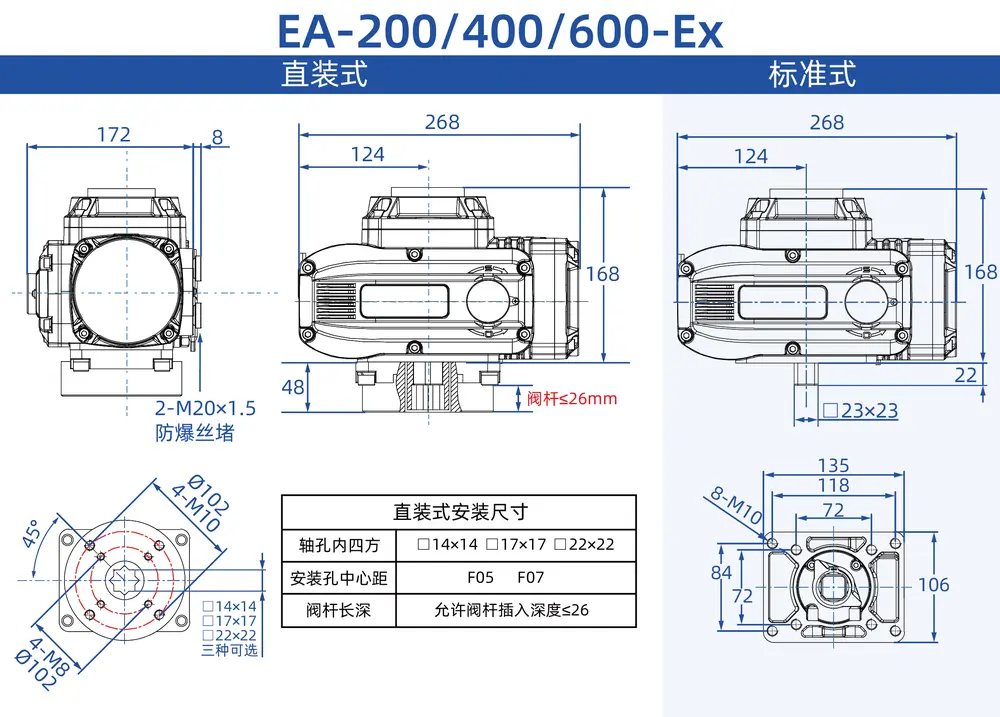

EA 200、400、600 Ex 电动执行器尺寸图

装配示意图

防爆蝶阀装配图

防爆球阀装配图

电路图

电路 S

S型

开关动作模式：通过交流开关量实现开启，关闭操作，并输出一组只是全开，全闭的有源位置信号。

电路 MS

MS型

开关动作模式：输出无源触点信号。
结构：带两个中间位置开关。

电路 PIU

PIU型

开关动作模式：输出0～1000Ω反馈信号。
结构：带1KΩ电位器。

电路 CPT

CPT型

开关动作模式：输出4~20mA阀位反馈信号。
结构：带1KΩ电位器和R/I变换器。

电路 PCU

PCU型

调节动作模式：输入4～20mA控制信号，输出4～20mA阀位反馈信号。
结构：带1kΩ电位器和控制模块（伺服放大器）。

电路 G

G型

通过外部直流电源向电路输出直流开关量控制开启，关闭程序，并输出一组对应全开，全闭位置的无源触点信号。

电路 SP

SP型

开关动作模式：通过开关电路控制阀门开启角度与电位器阻值对应，并同时实现中间位置控制功能。
结构：带电位器和中间位置开关。

电路 H

H型

通过外部三相电源倒相电路输出三相交流开关量控制开启，
关闭操作并输出一组对应全开，全闭位置的无源触点信号。

控制模块

智能阀门控制器

断电复位模块

Electric Actuator Position Transmitter 1

位置发送器

PTC Heater 2

除湿加热器

说明书:

GRAT 防爆执行器选型手册 202606

GRAT-防爆执行器选型手册

GRAT Ex 防爆电动执行器说明书

GRAT-Ex-防爆电动执行器说明书

电动执行器在线选型

支持已知阀门扭矩直接匹配、未知扭矩精准估算，符合ISO5211标准与1.3倍安全系数，适配特殊工况，一键输出适配型号，工程师采购高效选型帮手！
