UPVC电动蝶阀

所属类别:电动蝶阀

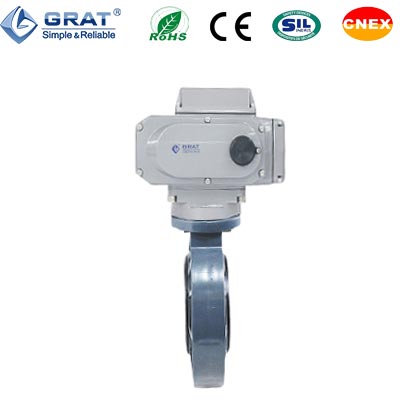

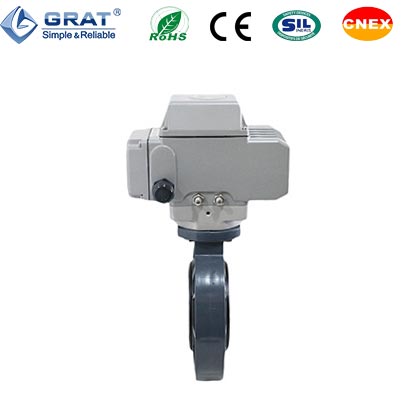

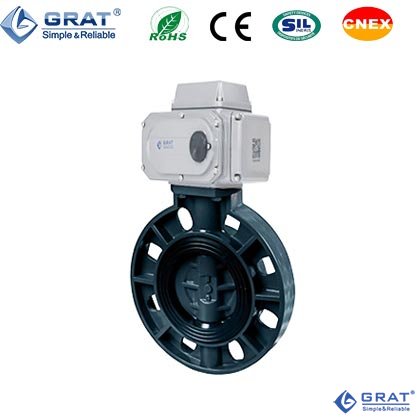

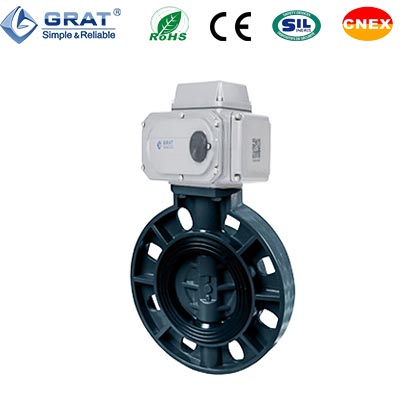

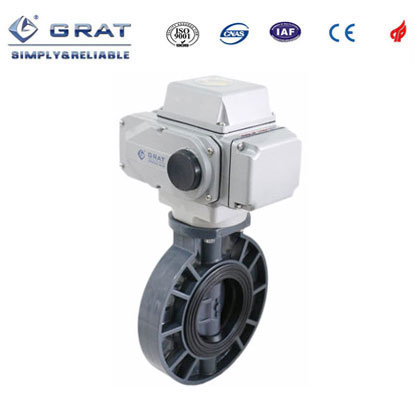

产品名称:UPVC电动蝶阀
产品简介:

    UPVC电动蝶阀适用于各种强腐蚀性低压常温介质流体的开关、切断、调节领域。阀体重量轻、耐腐蚀性强;

    广泛用于纯水和生饮水的管路系统、排水和污水处理管路系统、盐水和海水管路系统,酸碱和化学溶液系统等多个行业。

1、DDS开关调试专利技术
  旋转刻度盘顶部旋钮即可轻松完成电动执行机构与阀门连接后的电气、机械位置校准调试!
  从原来5步调试到DDS技术的1步到位!我们懂你的烦恼
  简单的一步调试,只需要一个内六角扳手按照你预设的角度
  轻松旋转刻度盘上的调试螺钉到达位置。
  DDS开关调试技术专利号:ZL2014 2 0595730.6
2、PPD专利定位技术
  定位精度提高5倍达到±0.1%,电位器使用寿命提高2倍达到100万次。
   PPD专利定位技术专利号:ZL2010 2 0225919.8
3、超过10万次的现场无故障运转寿命,让您的系统运转可靠无忧!
 电动执行器10万次寿命检测报告(如右图)

    4、材质卫生无毒,符合国家卫生标准。耐磨损、易拆卸、维护简单等特点,被应用于多个领域。
    5、轻便UPVC材料的比重只有铸铁的 1/10,运输,安装简易,降低成本。

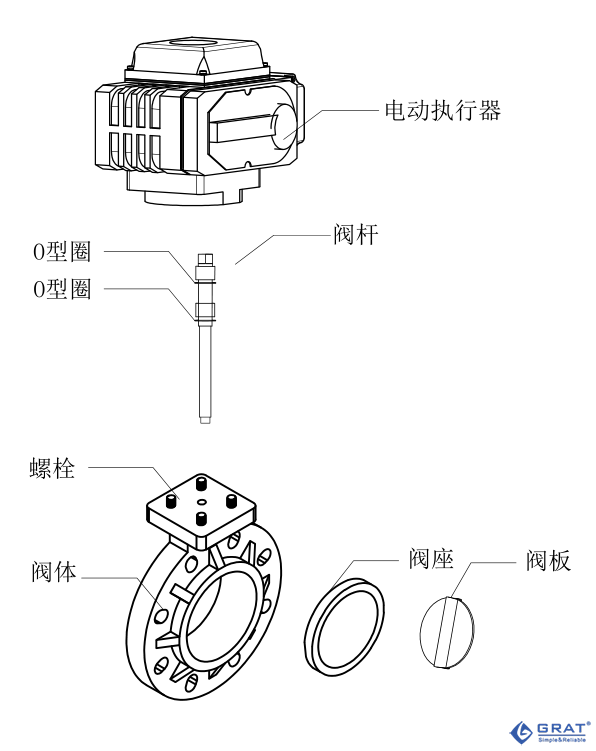

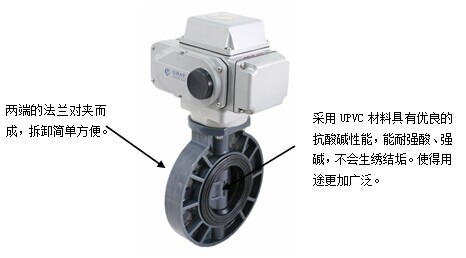

    6、采用UPVC材料具有优良的抗酸碱性能,使用寿命比其它管道系统均有很大的延长。
    7、耐化学腐蚀性能不能燃烧,也不助燃,没有消防顾虑。
    8、极佳的强度和韧性,管壁平洁光滑,污垢不易附着在平滑管壁。阻力小,流率高。


工作电源 AC110VAC220V,AC380VDC24V
公称通径 DN50-400
介质温度 -15℃-60℃(无冻结)
公称压力 1.0Mpa
控制方式 调节或开关控制
保护装置 过热保护
连接方式 对夹式
阀体材质 UPVC
密封材质 PTFE、EPDM
执行器材质 铸铝合金
适用介质 水、空气、油类、腐蚀性化学液体
防护等级 IP67
安装方式 任意角度安装
(为延长寿命最好水平或垂直安装)
设计与制造标准 GB/T 12238-2008、API 6D
结构长度 GB/T 12221-2005
检验标准 JB/T 9092-1999、API 598


中线蝶阀Cv值
规格
Size
mm 50 65 80 100 125 150 200 250 300 350 400
inch 2" 2.5" 3" 4" 5" 6" 8" 10" 12" 14" 16"
90°开启时CV
Full 90°Open
135 220 302 600 1022 1579 3136 5340 8250 11917 16388

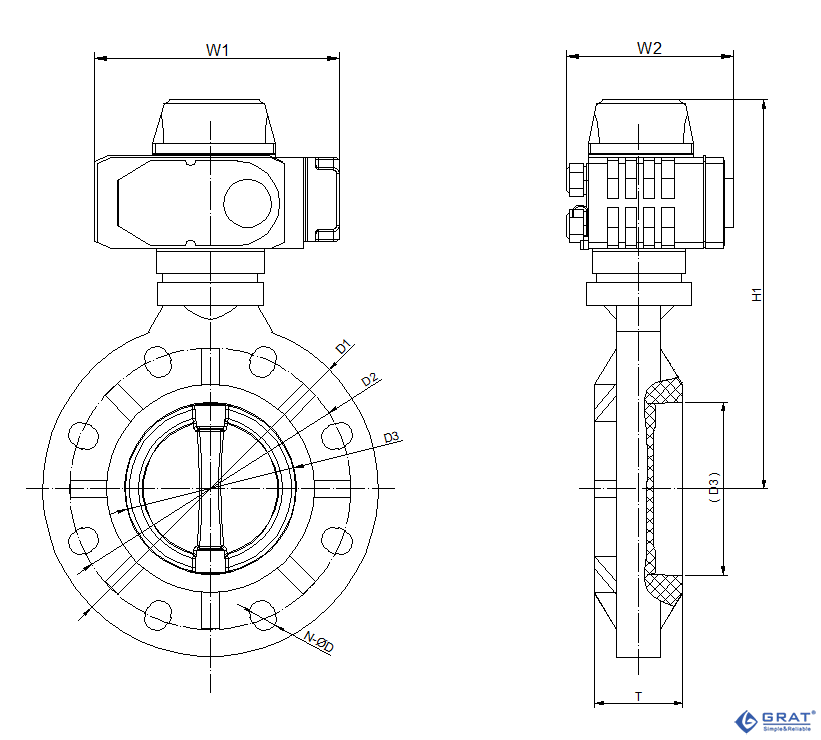

    1.UPVC电动蝶阀安装尺寸图表

DN D1 D2 D3 T N-ΦD W1 W2 H1
50 160 125 51 42 4-Φ18 196 145 256
65 180 145 66 47 4-Φ18 196 145 270
80 200 160 79 45 8-Φ18 196 145 286
100 220 178 98.5 55 8-Φ18 196 145 306
125 254 210 125 65 8-Φ18 196 145 318
150 288 240 148 75 8-Φ22 196 145 334
200 340 295 201 85 8-Φ24 255 182 407
250 395 350 245.5 110 12-Φ24 255 182 442
300 440 400 291.5 115 12-Φ21 255 182 487
350 510 460 340 127 16-Φ21 255 182 509
400 570 515 399 140 16-Φ30 354 273 580



    2.对夹式蝶阀适用法兰




规格(mm) D D1 D2 D3 D4 n-Φ H D5
50 165 125 59 52 52 4-Φ 18 20 62
65 185 145 122 75 67 4-Φ 18 20 78
80 200 160 133 91 82 8-Φ 18 20 91
100 220 180 158 110 102 8-Φ 18 22 116
125 250 210 184 135 127 8-Φ 18 22 142
150 285 240 212 161 152 8-Φ 22 24 170 10
200 340 295 268 221 208 12-Φ 22 26 221 10
250 405 355 320 275 255 12-Φ 26 29 275 10
300 460 410 370 327 308 12-Φ 26 32 326 14
350 520 470 430 379 355 16-Φ 26 34 358 14
400 580 525 482 429 405 16-Φ 30 36 409 14

控制电路 型号代码 电路图 视频地址
开关动作模式:通过交流开
关量实现开启,关闭操作,
并输出一组只是全开,全闭
的有源位置信号。
S 点击查看
开关动作模式:输出无源触
点信号。
结构:带两个中间位置开关。
MS 点击查看
开关动作模式:输出
0~1000Ω反馈信号。
结构:带500Ω或1KΩ电位
器。
PIU 点击查看
开关动作模式:通过开关电
路控制阀门开启角度与电位
器阻值对应,并同时实现中
间位置控制功能。
结构:带电位器和中间位置
开关。
SP 点击查看
开关动作模式:输出4~
20mA阀位反馈信号。
结构:带1KΩ电位器和R/I变
换器。
CPT 点击查看
调节动作模式:输入4~20mA控制信号,输出4~20mA阀位反馈信号。
结构:带1kΩ电位器和控制
模块(伺服放大器)。
PCU 点击查看
通过外部交流电源向电路输
出直流开关量控制开启,
关闭程序,并输出一组对应
全开,全闭位置的无源触点
信号。
G 点击查看
通过外部三相电源倒相电路
输出三相交流开关量控制开
启,关闭操作并输出一组对
应全开,全闭位置的无源触
电信号。
H 点击查看

数字模块-DC-电路图 DC
数字模块-AC-电路图 AC
