硬密封电动球阀-武汉格莱特控制阀有限公司

所属类别：电动球阀

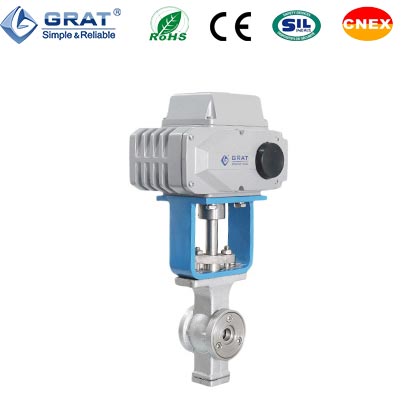

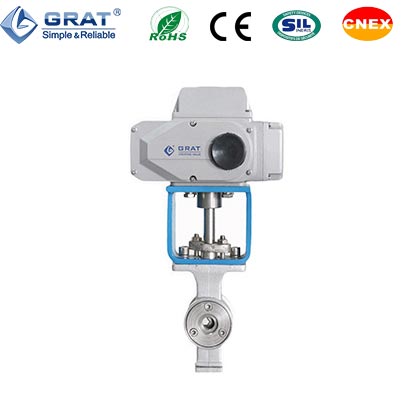

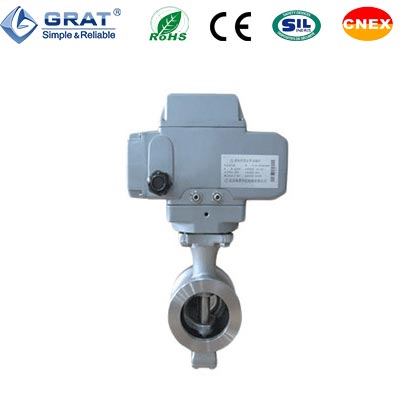

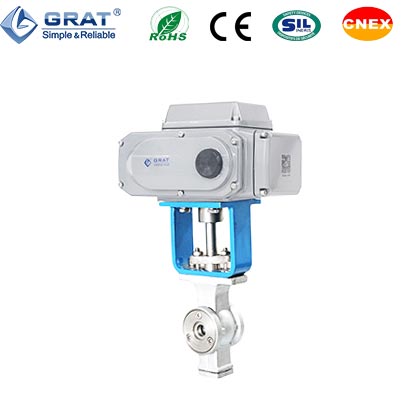

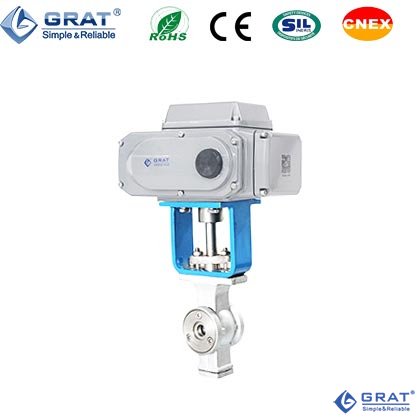

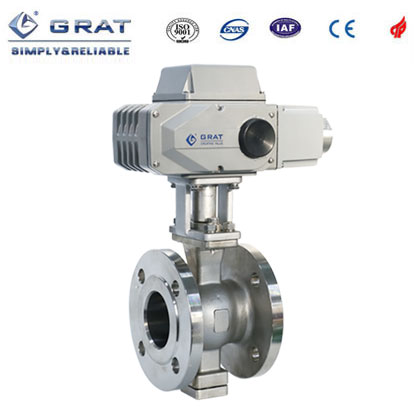

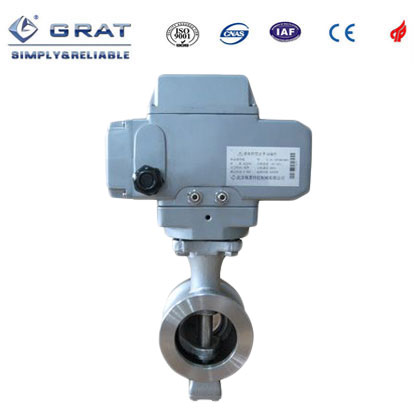

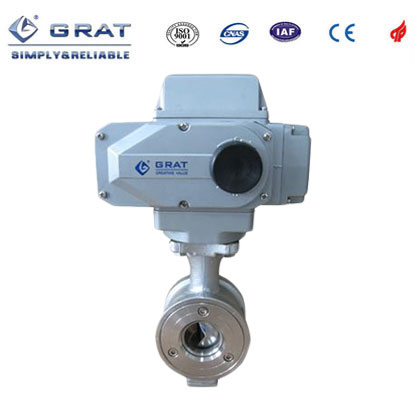

产品名称：硬密封电动球阀
产品简介

硬密封电动球阀特别适用于无气源（矿浆、纸浆)等需要耐磨和自洁要求较高的各种工业介质流量调节和切断。

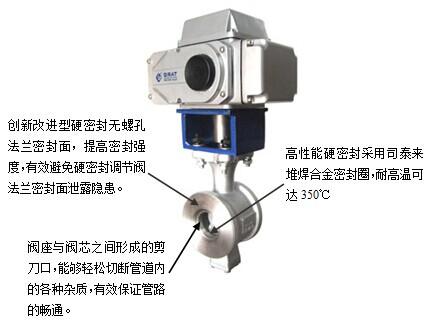

创新改进型硬密封无螺孔法兰密封面，提高密封强度，有效避免硬密封调节阀法兰密封面泄露隐患。

附带断电后手动操作功能。接线简单、方便、节能、有效降低综合运行生产成本（有效降低碳排放）。

1、DDS开关调试专利技术：旋转刻度盘顶部旋钮即可轻松完成电动执行机构与阀门连接后的电气、机械位置校准调试！从原来5步调试到DDS技术的1步到位！我们懂你的烦恼简单的一步调试，只需要一个内六角扳手按照你预设的角度轻松旋转刻度盘上的调试螺钉到达位置。 DDS开关调试技术专利号：ZL2014 2 0595730.6
	2、PPD专利定位技术：定位精度提高5倍达到±0.1%，电位器使用寿命提高2倍达到100万次。 PPD专利定位技术专利号：ZL2010 2 0225919.8
3、超过10万次的现场无故障运转寿命，让您的系统运转可靠无忧！电动执行器10万次寿命检测报告（如右图）

    4、主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，是工业自动化过程控制的一种管道压元件。

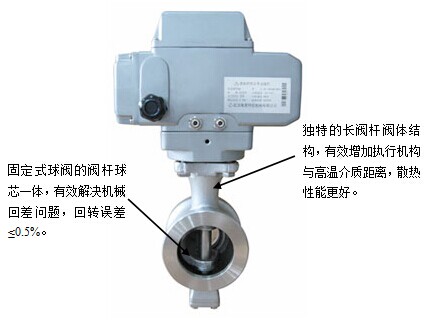

    5、硬密封电动球阀的球体是固定的，受压后不产生移动。固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。
    6、操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制
    7、直通结构，流道简单，具有流通阻力小，无卡阻，耐冲蚀的特点。
    8、无需维护，从一开始投入运行就无需任何维护，有效节约维护成本。

公称通径	DN15-DN600(更大口径敬请联系我公司索取详细资料)
公称压力	PN1.6～6.4MPa
连接方式	对夹式连接，法兰连接
阀座形式	不锈钢可动硬密封
动作时间	15～120秒(0-90°)
工作电源	AC110V AC220V，AC380V DC24V
控制方式	调节或开关控制
介质温度	≤450℃
环境温度	-30～60℃
适用介质	矿浆、煤浆、纸浆、水、油品、气体
死区	0.3%～3.0%可调
阀体材质	WCB SS304 SS316 SS316L
阀座材质	SS304 SS316 SS316L
阀芯材质	SS304 SS316 SS316L
制造标准	GB/T 12237-2007
法兰标准	GB/T 9124.1-2019、GB/T 9124.2-2019、GB17241.6-2008
结构长度标准	GB12221-2005
检验标准	GB/T 13927-2008

硬密封电动球阀Cv值

规格	DN	15	20	25	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
CV值（开度为90度时）		32	43	46	115	185	285	405	600	900	1200	2050	3200	4390	6400	8500	12500	17800	24000

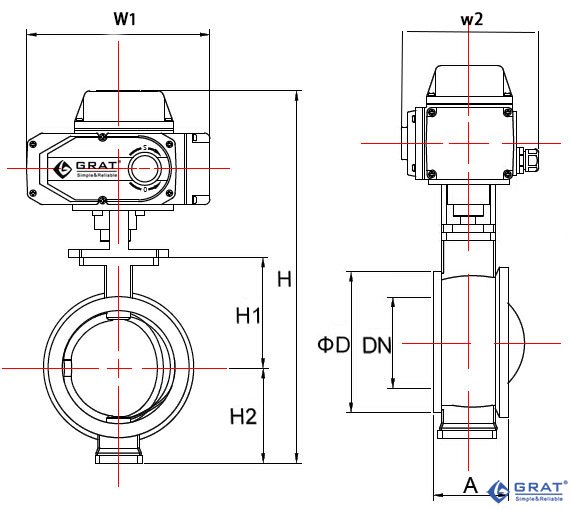

1.硬密封电动球阀对夹式安装尺寸图表

通径DN(mm)	直径英寸	A	φd	H1	H2	H	W1	W2
15	1/2"	62	54	74	75	390	196	145
20	3/4"	62	54	74	75	390	196	145
25	1"	62	54	74	75	390	196	145
32	1.2"	62	78	80	75	400	196	145
40	1.5"	62	82	85	75	405	196	145
50	2"	75	100	87	95	430	196	145
65	2.5"	80	120	105	115	460	196	145
80	3"	100	131	115	125	520	255	182
100	4"	115	158	125	125	530	255	182
125	5"	130	180	140	155	570	255	182
150	6"	160	216	153	165	600	255	182
200	8"	200	260	200	195	680	255	182
250	10"	240	325	225	225	730	255	182
压力测试：阀体水压测试压力为最大工作压力的1.5倍，密封测试压力为最大工作压力的1.1倍。测试介质：水

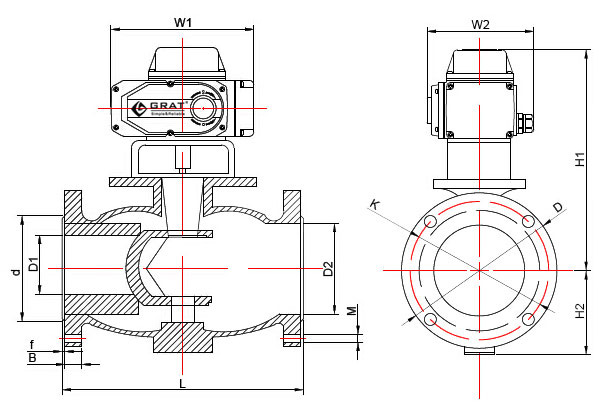

2.法兰式电动硬密封球阀安装尺寸

通径DN(mm)	直径英寸	D1	D2	d	K	D	M	B	F	L	H1	H2	W1	W2
15	1/2"	15	28	45	65	95	4-Φ14	14	2	102	290	55	196	145
20	3/4"	15	28	55	75	105	4-Φ14	14	2	102	300	60	196	145
25	1"	20	40	66	85	115	4-Φ14	14	2	102	310	65	196	145
32	1.2"	25	46	78	100	135	4-Φ18	16	2	114	320	75	196	145
40	1.5"	32	54	85	110	145	4-Φ18	16	2	114	330	80	196	145
50	2"	40	65	100	125	160	4-Φ18	16	2	124	340	85	196	145
65	2.5"	50	80	120	145	180	4-Φ18	18	2	145	350	100	196	145
80	3"	65	100	135	160	195	8-Φ18	20	2	165	360	105	196	145
100	4"	80	110	155	180	215	8-Φ18	20	2	194	420	115	196	145
125	5"	100	135	185	210	245	8-Φ18	22	3	210	430	130	255	184
150	6"	125	165	210	240	280	8-Φ23	24	3	229	450	150	255	184
200	8"	160	205	265	295	335	12-Φ23	26	3	243	480	175	255	184
250	10"	210	260	320	355	405	12-Φ26	30	3	297	520	220	255	184
300	12"	250	322	375	410	460	12-Φ26	30	3	340	600	250	255	184
350	14"	300	365	435	470	520	16-Φ26	34	3	422	630	280	255	184

3.法兰式O型球阀双面密封结构尺寸图

通径DN(mm)	直径英寸	L	D	D1	D2	F	B	n-Φd
15	1/2"	130	95	65	45	2	16	4-14
20	3/4"	140	105	75	58	2	18	4-14
25	1"	150	115	85	68	2	18	4-14
32	1.2"	165	140	100	78	2	18	4-18
40	1.5"	180	150	110	88	2	18	4-18
50	2"	200	165	125	102	2	18	4-18
65	2.5"	220	185	145	122	2	18	8-18
80	3"	250	200	160	138	2	20	8-18
100	4"	280	220	180	158	2	20	8-18
125	5"	320	250	210	188	2	22	8-18
150	6"	360	285	285	212	2	22	8-22
200	8"	400	340	340	268	2	24	12-22

2.硬密封电动球阀标准结构材料

零件名称	材料
阀体	碳钢ASTM A216 WCC
阀体内衬	高铬钢ASTM A532等级Ⅲ 类型A
V 形球	高铬钢ASTM A532等级Ⅲ 类型A
密封环	高铬钢ASTM A532等级Ⅲ 类型A
密封固定环	碳钢ASTM A105
轴承保护套	高铬钢ASTM A532等级Ⅲ 类型A
轴承	44oC58Rc
驱动轴	17-4PH Cond.H1025
从动轴	17-4PH Cond.H1025
轴销	碳钢，镀锌
垫片	石墨不锈钢丝
填料	PTFE，充填碳
填料函环和保护持套	316 SST
螺栓	SA-193-B7
螺母	SA-194-2H
固定环螺钉和锁扣	316 SST
密封环内衬（可选）	PSZ陶瓷
V形球（可选）	PSZ陶瓷

3.硬密封电动球阀执行标准

制造标准	GB/T 122387-89
法兰标准	GB9113-2000、GB17241.6-1998
结构长度标准	GB12221-89
检验标准	GB/T 13927-92

4.硬密封电动球阀与管道连接示意图

5.电动球阀安装步骤说明书https://www.grat.com.cn/download2/949.html

控制电路	型号代码	电路图	视频地址
开关动作模式：通过交流开关量实现开启，关闭操作，并输出一组只是全开，全闭的有源位置信号。	S		点击查看
开关动作模式：输出无源触点信号。结构：带两个中间位置开关。	MS		点击查看
开关动作模式：输出 0～1000Ω反馈信号。结构：带500Ω或1KΩ电位器。	PIU		点击查看
开关动作模式：通过开关电路控制阀门开启角度与电位器阻值对应，并同时实现中间位置控制功能。结构：带电位器和中间位置开关。	SP		点击查看
开关动作模式：输出4～ 20mA阀位反馈信号。结构：带1KΩ电位器和R/I变换器。	CPT		点击查看
调节动作模式：输入4～20mA控制信号，输出4～20mA阀位反馈信号。结构：带1kΩ电位器和控制模块（伺服放大器）。	PCU		点击查看
通过外部交流电源向电路输出直流开关量控制开启，关闭程序，并输出一组对应全开，全闭位置的无源触点信号。	G		点击查看
通过外部三相电源倒相电路输出三相交流开关量控制开启，关闭操作并输出一组对应全开，全闭位置的无源触电信号。	H		点击查看
数字模块-DC-电路图	DC
数字模块-AC-电路图	AC
