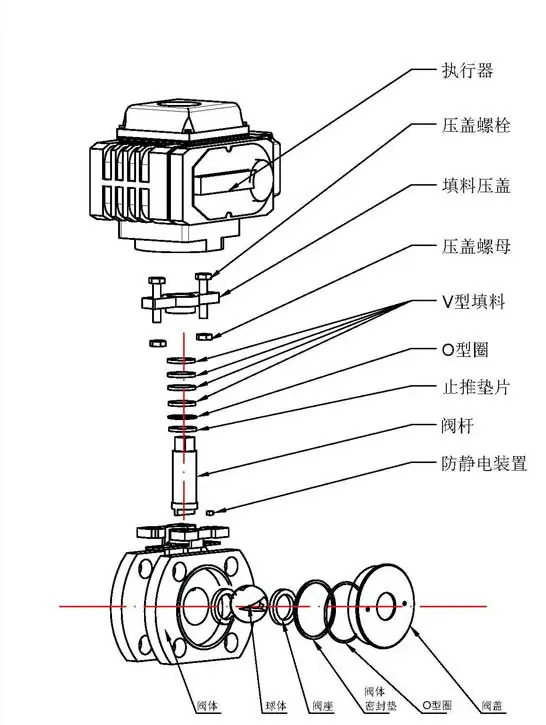

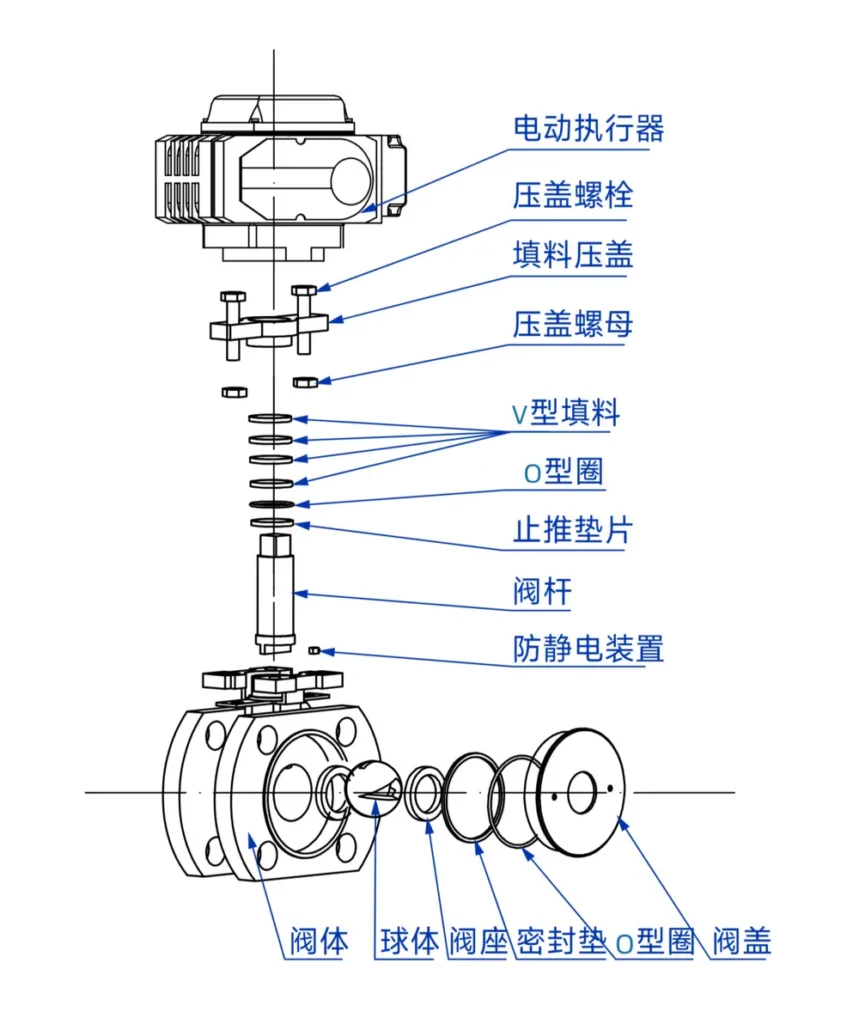

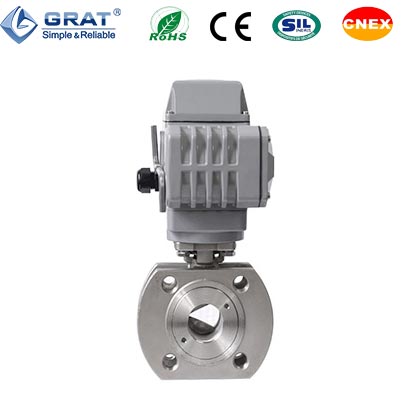

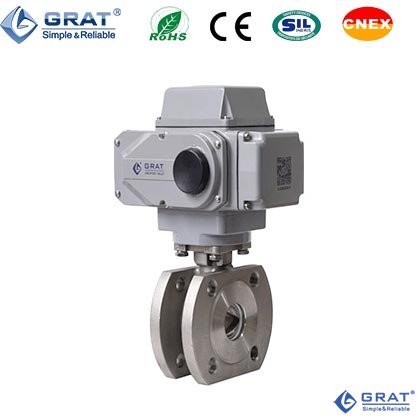

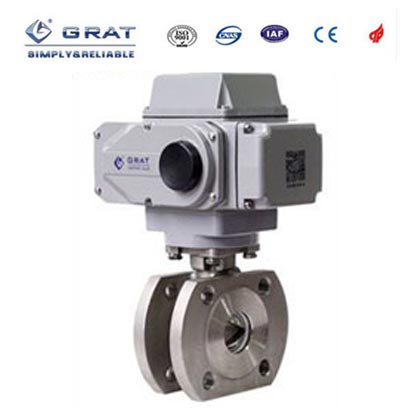

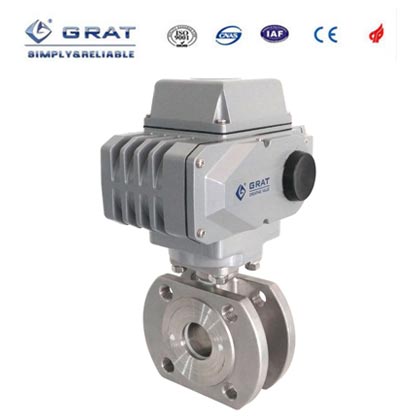

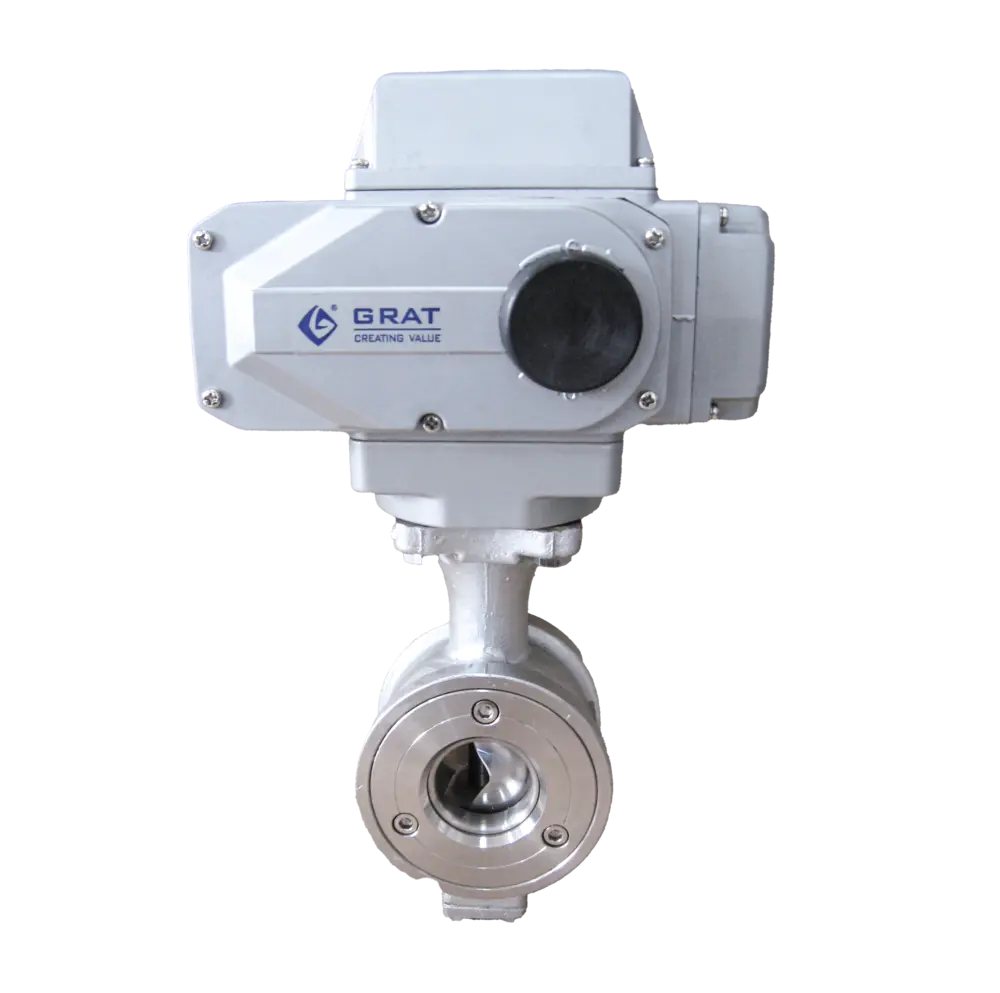

电动V型球阀为电动单元组合仪表中执行单元,可实现比例调节,接收ON-OFF或4-20mAC或1-5VDC的信号进行比例动作的小型、坚固、高精度的电动执行机构,动作灵敏,并采用转角直接指示和反馈,开关型只需输入单相电源即可控制运转、实现对压力、流量、温度、液位等参数的调节。阀芯上开有V型切口,与硬密封阀相对转动产生剪切力,可将纤维切断,防止卡死。特别适用于泥浆和含有纤维性介质,以及含有微小固体悬浮物介质的调节。
电动V型球阀卓越的调节性能,使产品广泛应用于石油化工、精细化工、造纸、冶金、污水处理,锅炉给水等各种工业领域的高精度调节环节。实现管道中介质流量调节和切断,以达到生产过程按一定的规范进行。
采用超短法兰距结构,阀座与端
面法兰距离近,物料滞留少,密 封性能优越。和普通电动球阀相 比重量大大降低,约为普通电动 球阀的50%。结构紧凑、体积小。 |
|
阀芯确定了阀门的特性,特有的
V型阀芯结构改善了传统球阀的 控制稳定性问题。使流量通过球 型阀芯V型开口之间的开度得到 精密控制。 |
阀座与阀芯之间形成的V型切口,
能够轻松切断管道内的各种杂质, 有效保证管路的畅通。 |
V型口角度可定制,满足更精 |
1、DDS开关调试专利技术:
旋转刻度盘顶部旋钮即可轻松完成电动执行机构与阀门连接后的电气、机械位置校准调试!
从原来5步调试到DDS技术的1步到位!我们懂你的烦恼
简单的一步调试,只需要一个内六角扳手按照你预设的角度
轻松旋转刻度盘上的调试螺钉到达位置。
DDS开关调试技术专利号:ZL2014 2 0595730.6
|
|
PPD专利定位技术: 定位精度提高5倍达到±0.1%,电位器使用寿命提高2倍达到100万次。 PPD专利定位技术专利号:ZL2010 2 0225919.8 |
|
|
公称通径
DN(mm) |
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
100%开度时流量系数CV值(参考)
|
O形
|
24
|
44
|
84
|
122
|
198
|
320
|
443
|
595
|
1096
|
1692
|
2602
|
4212
|
矩形
|
8.7
|
13.4
|
20
|
32.6
|
44.3
|
70
|
114
|
134
|
186
|
270
|
462
|
688
|
|
V形
|
7.5
|
11
|
17
|
28
|
38
|
60
|
98
|
116
|
155
|
233
|
397
|
595
|
|

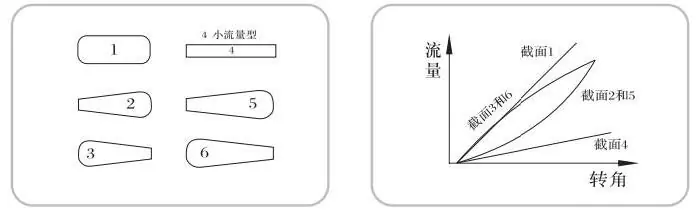

流量特性
|
J矩形:近似直线;V形(对数)等百分比;O形:快开
|
||||||||||||
可调比 | 50:1 100:1 300:1 | ||||||||||||
公称通径 | DN15-DN200(更大口径请联系我公司索取详细资料) | ||||||||||||
公称压力
|
PN1.6~6.4MPa
|
||||||||||||
连接方式
|
法兰连接,螺纹连接
|
||||||||||||
动作时间
|
15秒30秒(可选)(0-90°)
|
||||||||||||
工作电源 | AC110V, AC220V,AC380V,DC24V | ||||||||||||
控制信号 | 4~20mA 0~5V | ||||||||||||
输出信号 | 4~20mA 0~5V | ||||||||||||
介质温度 | ≤220℃ | ||||||||||||
环境温度 | ≤60℃ | ||||||||||||
流量系数(CV值) | 请下载资料参阅。(可根据客户要求加工不同的流量系数要求) | ||||||||||||
适用介质 | 食品、润滑脂、纤维状流体、水、油品、气体 | ||||||||||||
死 区 | 0.3%-3.0%可调 | ||||||||||||
重复性错误 | 0.5% | ||||||||||||
阀体材质
|
铸钢(ZG230-450)、不锈钢(ZG1Cr18Ni9Ti、316、316L)
|
||||||||||||
球体材质
|
不锈钢(ZG1Cr18Ni9Ti、316、316L、A105、304)等
|
||||||||||||
阀杆材质
|
不锈钢(ZG1Cr18Ni9Ti、316、316L)
|
||||||||||||
填料材质
|
聚四氟乙烯、柔性石墨
|
||||||||||||
密封形式
|
软密封
|
||||||||||||
阀座材质
|
聚四氟乙烯
|
碳纤维强化聚四氟乙烯
|
|||||||||||
泄漏率
|
Ⅵ级
|
||||||||||||
工作温度 | N:-40℃-180℃ | M:-40℃-280℃ | |||||||||||
制造标准 | GB/T 122387-89 | ||||||||||||
法兰标准 | GB9113-2000、GB17241.6-1998 | ||||||||||||
结构长度标准 | GB1221-89 | ||||||||||||
检验标准 | GB/T 13927-92 |
公称通径 |
DN15-DN350(更大口径敬请联系我公司索取详细资料) |
公称压力 |
PN1.6MPa~PN6.4MPa |
连接方式 |
法兰连接,对夹式连接 |
阀座形式 |
PTFE软密封 |
阀体材质 |
SUS304 SUS316 WCB |
阀芯材质 |
SUS304 SUS316 WCB |
动作时间 |
15秒、30秒(可选)(0-90°) |
工作电源 |
AC110V, AC220V,AC380V,DC24V |
控制信号 |
4~20mA 0~5V |
输出信号 |
4~20mA 0~5V |
工作压力 |
PN1.6Mpa PN2.5Mpa PN6.4Mpa |
介质温度 |
≤220℃ |
环境温度 |
≤60℃ |
适用介质 |
食品、润滑脂、纤维状流体、水、油品、气体 |
死 区 |
0.3%-3.0%可调 |
规格 Size |
DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
inch | 1" | 1.25" | 1.5" | 2" | 2.5" | 3" | 4" | 5" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | |
CV值 | 36 | 56 | 94 | 152 | 262 | 358 | 540 | 906 | 1424 | 2176 | 3532 | 5732 | 8245 | 10651 | 12878 | 16343 |

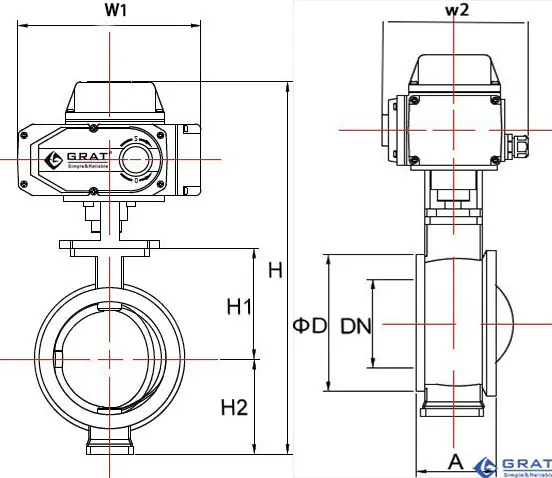

1.对夹式电动V型调节阀外形图和连接尺寸:
通径DN(mm) | 直径英寸 | A | φD | H1 | H2 | H | W1 | W2 |
15 | 1/2" | 62 | 54 | 74 | 75 | 390 | 196 | 145 |
20 | 3/4" | 62 | 54 | 74 | 75 | 390 | 196 | 145 |
25 | 1" | 62 | 54 | 74 | 75 | 390 | 196 | 145 |
32 | 1-1/4" | 62 | 78 | 80 | 75 | 400 | 196 | 145 |
40 | 1-1/2" | 62 | 82 | 85 | 75 | 405 | 196 | 145 |
50 | 2" | 75 | 100 | 87 | 95 | 430 | 196 | 145 |
65 | 2-1/2" | 80 | 120 | 105 | 115 | 460 | 196 | 145 |
80 | 3" | 100 | 131 | 115 | 125 | 520 | 255 | 182 |
100 | 4" | 115 | 158 | 125 | 125 | 530 | 255 | 182 |
125 | 5" | 130 | 180 | 140 | 155 | 570 | 255 | 182 |
150 | 6" | 160 | 216 | 153 | 165 | 600 | 255 | 182 |
200 | 8" | 200 | 260 | 200 | 195 | 680 | 255 | 182 |
250 | 10" | 240 | 325 | 225 | 225 | 730 | 255 | 182 |
压力测试:阀体水压测试压力为最大工作压力的1.5倍,密封测试压力为最大工作压力的1.1倍。 测试介质:水 |
1、电动V型球阀(超短法兰)外形图和连接尺寸:
2、电动V型球阀(超短法兰)国标安装尺寸
设计标准:GB/T12237-2007
法兰标准:GB/T9113-2010 国标单位:(mm)
通径DN |
d
|
D1
|
K
|
D
|
n-Md
|
f
|
L
|
H
|
W
|
W2 | |
DN15
|
1/2〃
|
15
|
45
|
65
|
95
|
4-M12
|
2
|
35
|
210
|
196
|
145 |
DN20
|
3/4〃
|
19
|
55
|
75
|
105
|
4-M12
|
2
|
38
|
216
|
196
|
145 |
DN25
|
1〃
|
25
|
65
|
85
|
115
|
4-M12
|
2
|
50
|
223
|
196
|
145 |
DN32
|
1-1/4〃
|
28
|
76
|
100
|
140
|
4-M16
|
2
|
50
|
230
|
196
|
145 |
DN40
|
1-1/2〃
|
38
|
83
|
110
|
148
|
4-M16
|
3
|
67
|
240
|
196
|
145 |
DN50
|
2〃
|
49
|
102
|
125
|
156
|
4-M16
|
3
|
72
|
250
|
196
|
145 |
DN65
|
2-1/2〃
|
64
|
120
|
145
|
185
|
4-M16
|
3
|
94
|
298
|
255
|
182 |
DN80
|
3〃
|
73
|
143
|
160
|
200
|
8-M16
|
3
|
120
|
312
|
255
|
182 |
DN100
|
4〃
|
90
|
168
|
180
|
220
|
8-M16
|
3
|
141
|
322
|
255
|
182 |
DN125
|
5〃
|
110
|
185
|
210
|
245
|
8-M16
|
3
|
165
|
397
|
255
|
182 |
DN150
|
6〃
|
145
|
208
|
240
|
277
|
8-M20
|
3
|
225
|
422
|
255
|
182 |
DN200
|
8〃
|
195
|
265
|
395
|
335
|
12-M20
|
3
|
275
|
512
|
255
|
182 |
3、电动V型球阀(超短法兰)德标安装尺寸
设计标准:DIN3375/1,2,EN12516-1
法兰标准:DIN EN1092-1 PN10-PN40 德标单位:(mm)
通径 |
d
|
D1
|
K
|
D
|
n-Md
|
f
|
L
|
H
|
W
|
W2 | |
DN15
|
1/2〃
|
15
|
45
|
65
|
95
|
4-M12
|
2
|
44
|
220
|
196
|
145 |
DN20
|
3/4〃
|
20
|
58
|
75
|
105
|
4-M12
|
2
|
44
|
220
|
196
|
145 |
DN25
|
1〃
|
25
|
68
|
85
|
115
|
4-M12
|
2
|
50
|
223
|
196
|
145 |
DN32
|
1-1/4〃
|
32
|
78
|
100
|
140
|
4-M16
|
2
|
60
|
237
|
196
|
145 |
DN40
|
1-1/2〃
|
38
|
88
|
110
|
150
|
4-M16
|
3
|
65
|
244
|
196
|
145 |
DN50
|
2〃
|
49
|
102
|
125
|
165
|
4-M16
|
3
|
80
|
245
|
196
|
145 |
DN65
|
2-1/2〃
|
62
|
122
|
145
|
185
|
4-M16
|
3
|
110
|
306
|
255
|
182 |
DN80
|
3〃
|
74
|
138
|
160
|
200
|
8-M16
|
3
|
120
|
326
|
255
|
182 |
DN100
|
4〃
|
100
|
158
|
180
|
220
|
8-M16
|
3
|
152
|
338
|
255
|
182 |
DN125
|
5〃
|
118
|
188
|
210
|
250
|
8-M16
|
3
|
180
|
363
|
255
|
182 |
DN150
|
6〃
|
150
|
212
|
240
|
285
|
8-M20
|
3
|
232
|
396.5
|
255
|
182 |

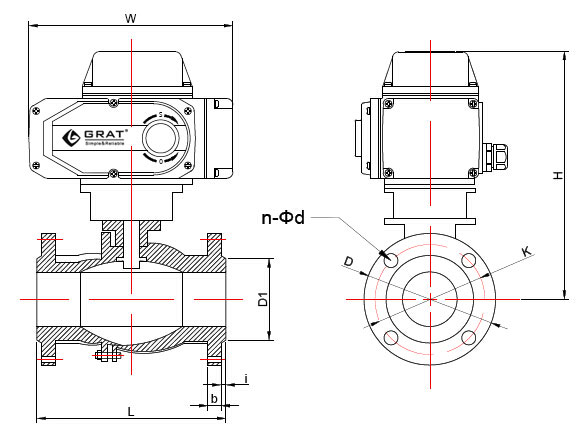

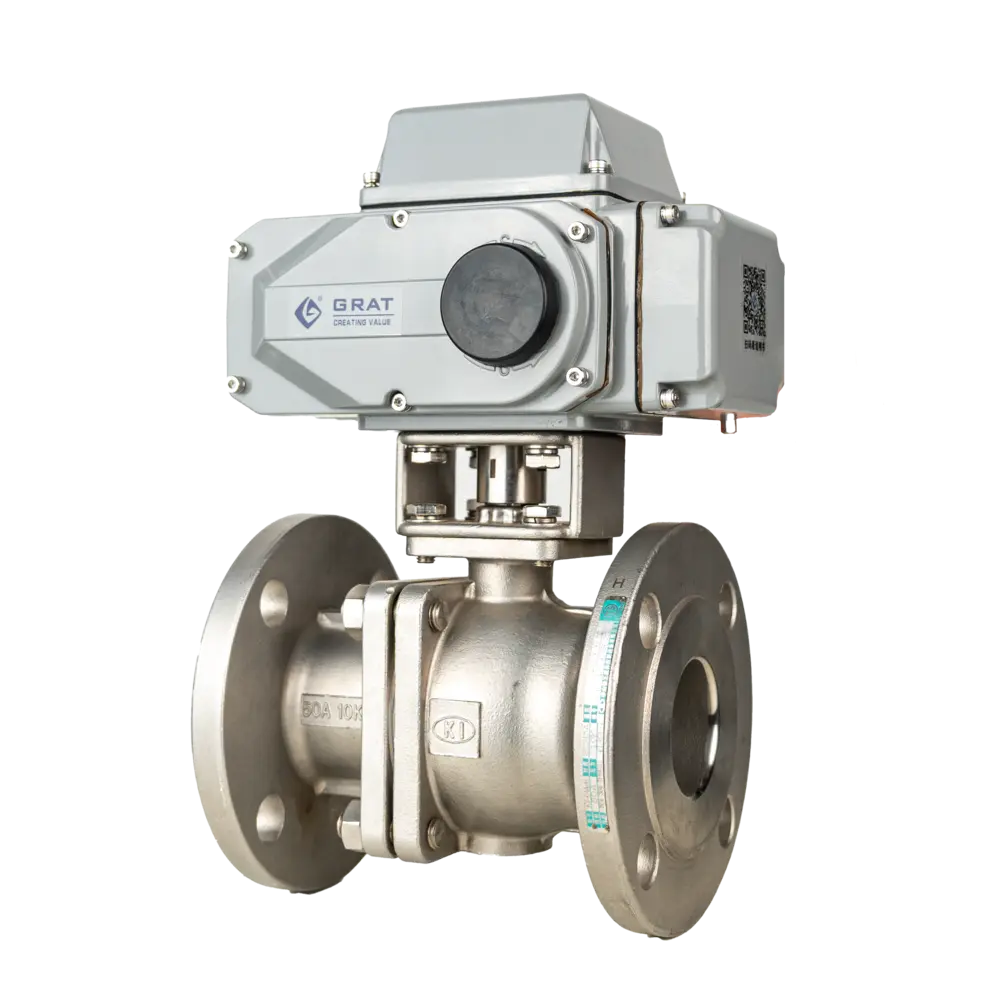

4、电动V型球阀(长法兰)外形图和连接尺寸
5、电动V型球阀(长法兰)国标安装尺寸
设计标准:GB/T12237-2007
法兰标准:HG/T20592 单位:(mm)
通径(DN)
|
L
|
D
|
K
|
D1
|
n-Φd
|
b
|
i
|
H
|
W
|
|
mm
|
in
|
|||||||||
15
|
1/2″
|
130
|
95
|
65
|
45
|
4-14
|
14
|
2
|
209
|
196
|
20
|
3/4″
|
130
|
105
|
75
|
55
|
4-14
|
16
|
2
|
211
|
196
|
25
|
1″
|
142
|
113
|
85
|
65
|
4-14
|
18
|
2
|
218.5
|
196
|
32
|
1-1/4″
|
165
|
140
|
100
|
78
|
4-18
|
18
|
2
|
233
|
196
|
40
|
1-1/2″
|
165
|
150
|
110
|
85
|
4-18
|
18
|
2
|
234
|
196
|
50
|
2″
|
203
|
165
|
125
|
100
|
4-18
|
20
|
2
|
248
|
196
|
65
|
2-1/2″
|
222
|
185
|
145
|
120
|
8-18
|
20
|
2
|
294
|
255
|
80
|
3″
|
241
|
200
|
160
|
135
|
8-18
|
21
|
2
|
320
|
255
|
100
|
4″
|
305
|
220
|
180
|
155
|
8-18
|
22
|
2
|
339
|
255
|
125
|
5″
|
356
|
250
|
210
|
184
|
8-18
|
22
|
3
|
392
|
255
|
150
|
6″
|
394
|
285
|
240
|
210
|
8-23
|
24
|
3
|
402
|
255
|
200
|
8″
|
457
|
340
|
295
|
265
|
12-23
|
26
|
3
|
467
|
255
|

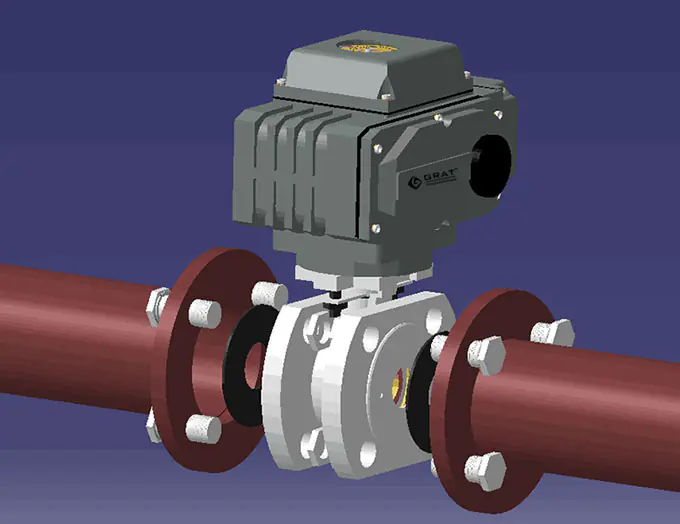

6、电动V型球阀与管道的安装示意图
控制电路 | 型号代码 | 电路图 | 视频地址 |
开关动作模式:通过交流开
关量实现开启,关闭操作,
并输出一组只是全开,全闭
的有源位置信号。 |
S | 点击查看 | |
开关动作模式:输出无源触
点信号。 结构:带两个中间位置开关。 |
MS | 点击查看 | |
开关动作模式:输出
0~1000Ω反馈信号。
结构:带500Ω或1KΩ电位
器。 |
PIU | 点击查看 | |
开关动作模式:通过开关电
路控制阀门开启角度与电位
器阻值对应,并同时实现中
间位置控制功能。
结构:带电位器和中间位置
开关。 |
SP | 点击查看 | |
开关动作模式:输出4~ 20mA阀位反馈信号。 结构:带1KΩ电位器和R/I变 换器。 |
CPT | 点击查看 | |
调节动作模式:输入4~20mA控制信号,输出4~20mA阀位反馈信号。 结构:带1kΩ电位器和控制 模块(伺服放大器)。 |
PCU | 点击查看 | |
通过外部交流电源向电路输 出直流开关量控制开启, 关闭程序,并输出一组对应 全开,全闭位置的无源触点 信号。 |
G | 点击查看 | |
通过外部三相电源倒相电路 输出三相交流开关量控制开 启,关闭操作并输出一组对 应全开,全闭位置的无源触 电信号。 |
H |
点击查看 |
|
数字模块-DC-电路图 | DC | ||
数字模块-AC-电路图 | AC |
