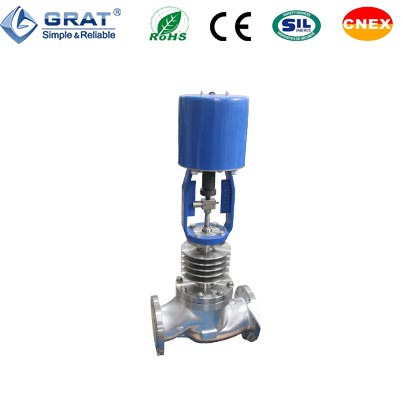

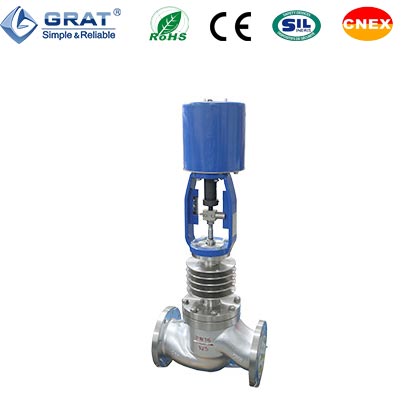

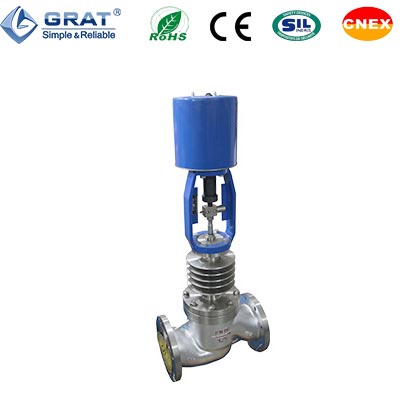

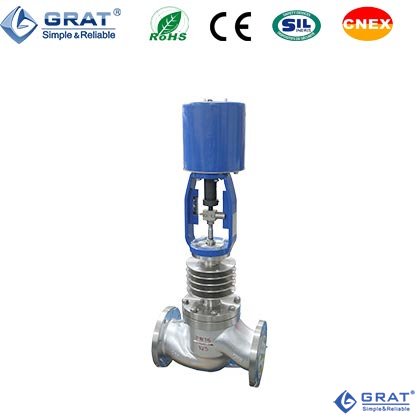

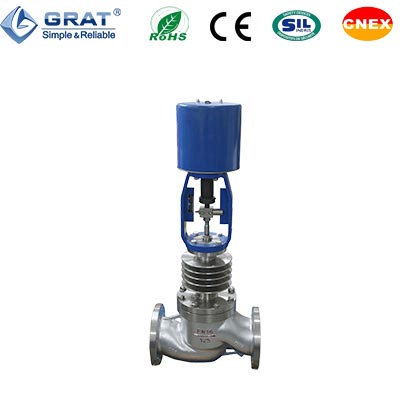

单座电动调节阀

 所属类别:电动调节阀
产品名称:单座电动调节阀
产品简介:

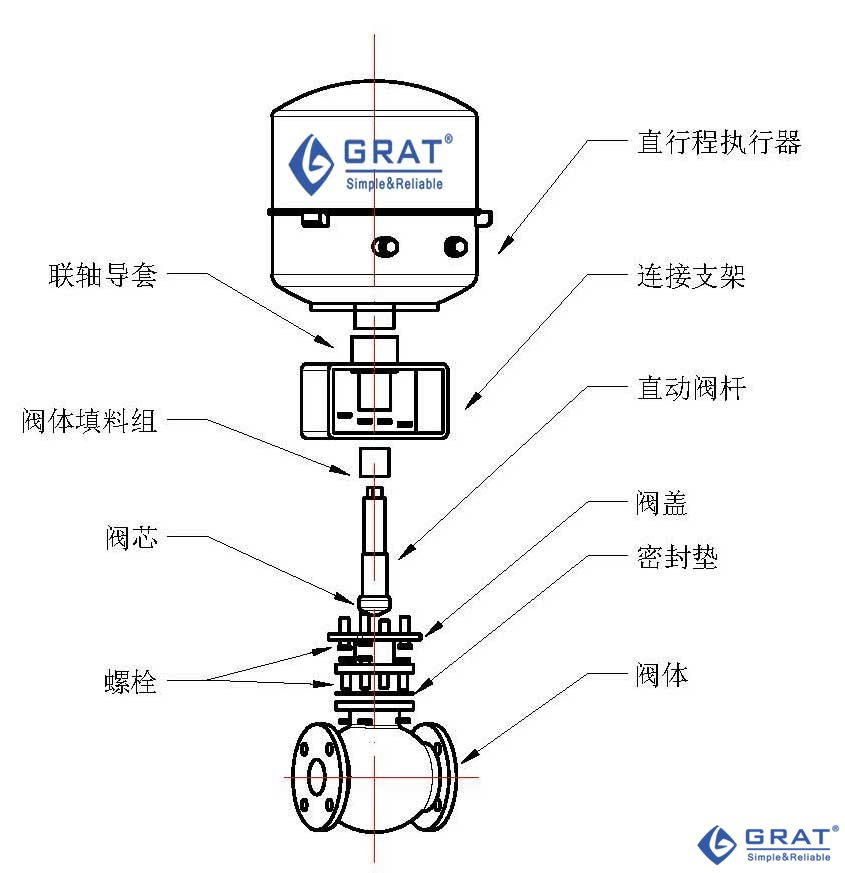

    单座电动调节阀是一种顶导向结构的调节阀,采用球形阀体,具体结构紧凑、调节精度高、压降损失小、流量特性精确、导向面积大,防振动等优点。

    单座电动调节阀整机输出力矩大、动作灵敏、可调范围大、维护方便,可用于控制各种不同工况的流体,适应各种苛刻的工况条件。广泛应用于石油、化工、电力、轻纺、造纸等行业,特别适用于允许泄漏量小、阀前后压差不大的工作场合。



    1、超过10万次的现场无故障运转寿命让您的系统运转可靠无忧。
    2、可调节范围大,固有可调比为50,流量特性有直线和等百分比。

    3、具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。
    4、单座电动调节阀可直接由电流信号控制阀门开度,无需伺服放大器。
    5、适用于允许压差小,而允许泄漏量也较小压差不大的工作场合。

公称通径DN(mm)
20
25
32
40
50
65
80
100
125
150
200
额定流
量系数
KV
直线
6.9
11
17.6
27.5
44
69
110
176
275
440
690
等百分
6.3
10
16
25
40
63
100
160
250
400
630
额定行程L(mm)
16
25
40
60
允许压差(MPa)
3.2
3.0
2.0
1.8
1.5
1.4
1.0
0.7
0.6
0.5
0.3
公称压力MPa
1.6Mpa、4.0MPa、6.4MPa
连接方式
法兰连接、螺纹连接、焊接
阀座形式
单座
阀芯形式
单座柱塞型阀芯
电动执行
机构
型号
3610系列、PSL系列等
电源
AC220V、380V、24V
流量特性
直线性、等百分比
阀体材质
SUS304、SUS316,WCB
阀座材质
304 、316 、316L
阀杆材质
304、316、316L
填料材质
PTFE/柔性石墨
密封形式
硬密封、软密封

    注:表中数据为本公司标准配置,可按用户要求另行选配。




格莱特调节阀型号编制及说明

例:
A V - 50 PCU N 16 K Y P F BT
1 2   3 4 5 6 7 8 9 10 11

格1 调节阀动力驱动方式
代号 E A
名称 电动 气动


格2 阀门结构

V K HV B BT B3 P N T
V型调节球阀 O型球阀 硬密封V型调节阀 中线软密封蝶阀 通风蝶阀 三偏心蝶阀 单座阀 双座阀 三通球阀




格3 公称通径DN(mm)(参考安装尺寸)

格4 控制电路(参考电路图)


PCU 开关/切断控制
S MS PIU CPT SP

比例调节阀
(I/O:4~20mA)
开关动作 带无源触点反馈 开关带1KΩ电阻反馈 开关动作/输出4~20mA信号 开关带1KΩ电阻和无源触点反馈


格5 介质温度

代号 N M H
名称 ≤120℃ ≤220℃ ≤400℃


格6 公称压力Mpa

代号 10 16 25 40 64
名称 1.0 1.6 2.5 4.0 6.4


格7 气动作用方式(电动省略)

代号 K B
名称 单作用气开 单作用气关


格8 阀座密封形式

代号 Y R
名称 硬密封座 软密封座


格9 阀体材料

代号 C P R RL 注:特殊
材料待定
名称 ZG25 304 316 316L


格10 连接方式及标准

代号 D F S
名称 对夹式按JB81-94 法兰式按JB81-94 丝扣连接


格11 防爆等级(无防爆要求缺省)

代号 EX BT
名称 电动隔爆 气动防爆

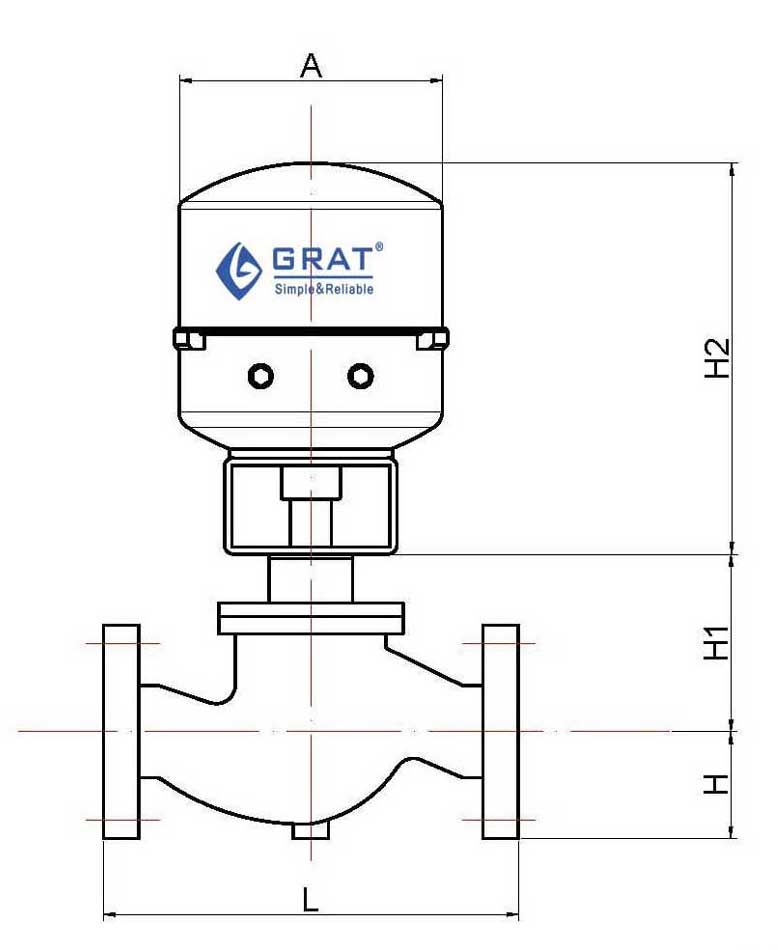

1.单座电动调节阀安装尺寸图







ValvesizeDN(mm) 20 25 32 40 50 65 80 100 125 150 200
L PN16.40 150 160 180 200 230 290 310 350 400 480 600
PN64.100 205 210 230 251 286 311 337 394 450 508 650
H PN16.40 52 57 75 75 82 92 100 117 150 167 187
PN64.100 66 70 85 85 90 103 108 125 173 195 208
H1 125 125 155 155 165 200 205 210 275 330 372
A*H2 Φ225*370 Φ255*500 Φ310*700 Φ310*750
Weight(kg) PN16 20 21 24 33 37 65 68 56 118 145 215
Weight(kg) PN64 23 24 32 44 53 76 81 100 156 178 265



2.单座电动调节阀常配电动执行器型号及特点

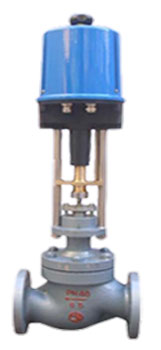

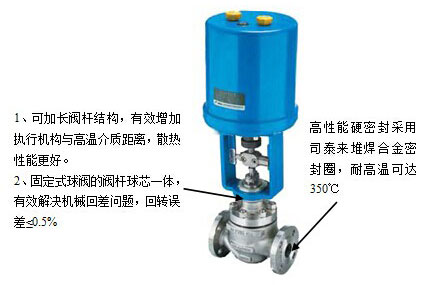

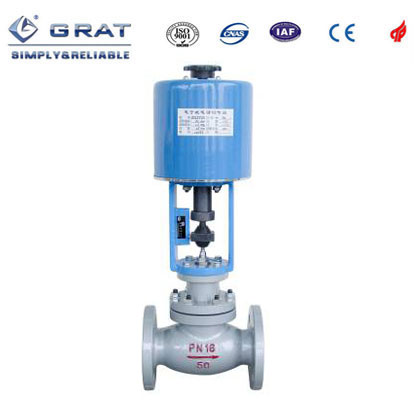

单座电动调节阀(配3610电子式执行器)

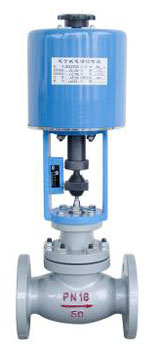

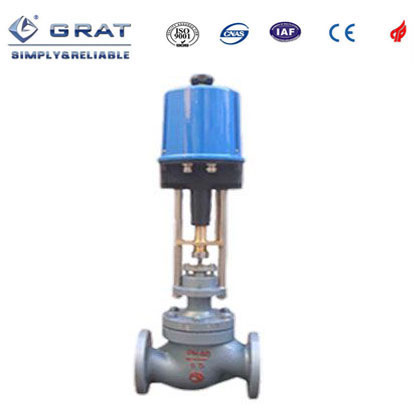

单座电动调节阀(配PSL执行器)
1、控制器采用先进的混合集成电路制作,并密封树脂浇铸固化,可靠性高、防潮、防震
2、执行机构本身具有伺服功能,无需外加伺服放大器
3、电机内部装有温度保护开关
4、电机内部装有机械阻尼制动系统
5、用电位器调整零点、行程、灵敏度、方便易行
6、用功能开关任意选择正、反动作,选择断信号的三种状态(自锁、全开、全关)
7、直行程执行机构输出轴内装有保证额定负荷的弹簧
8、角行程执行机构可以内装力矩保护开关
9、断电源后,执行机构自锁
1、PSL直行程电动执行机构行程可调,便于与阀门连接。 2、电器元件均采用进口部件,有效保证产品的高品质和可靠性。
3、电器部件布线严谨并与传动部件完全隔离,高构运行可靠性。
4、采用柔性盘簧与阀门连接,可避免阀杆与输出轴不同轴给阀门带来的影响,可预置阀门关断力,保证阀门的可靠关断,防止泄漏。
7、传动全部采用小齿隙密封齿轮,具有效率高、噪声低、寿命长、稳定可靠、无需再加油。
8、有多种运行速度,可满足各种控制系统的要求,以保证系统的快速响应及稳定性。
9、阀位反馈元件采用全密封高精度多圈电位器,具有体积小、精度高、死区小、使用寿命长等特点。

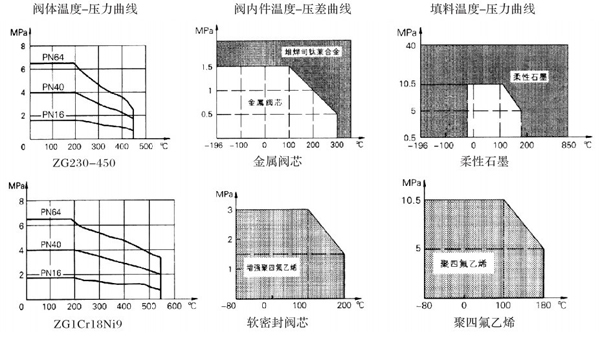

3.阀内件、填料材料的使用温度、压力范围


4.单座电动调节阀执行标准

制造标准 GB/T 122387-89
法兰标准 GB9113-2000、GB17241.6-1998
结构长度标准 GB12221-89
检验标准 GB/T 13927-92







控制电路 型号代码 电路图 视频地址
开关动作模式:通过交流开
关量实现开启,关闭操作,
并输出一组只是全开,全闭
的有源位置信号。
S 点击查看
开关动作模式:输出无源触
点信号。
结构:带两个中间位置开关。
MS 点击查看
开关动作模式:输出
0~1000Ω反馈信号。
结构:带500Ω或1KΩ电位
器。
PIU 点击查看
开关动作模式:通过开关电
路控制阀门开启角度与电位
器阻值对应,并同时实现中
间位置控制功能。
结构:带电位器和中间位置
开关。
SP 点击查看
开关动作模式:输出4~
20mA阀位反馈信号。
结构:带1KΩ电位器和R/I变
换器。
CPT 点击查看
调节动作模式:输入4~20mA控制信号,输出4~20mA阀位反馈信号。
结构:带1kΩ电位器和控制
模块(伺服放大器)。
PCU 点击查看
通过外部交流电源向电路输
出直流开关量控制开启,
关闭程序,并输出一组对应
全开,全闭位置的无源触点
信号。
G 点击查看
通过外部三相电源倒相电路
输出三相交流开关量控制开
启,关闭操作并输出一组对
应全开,全闭位置的无源触
电信号。
H 点击查看

数字模块-DC-电路图 DC
数字模块-AC-电路图 AC
