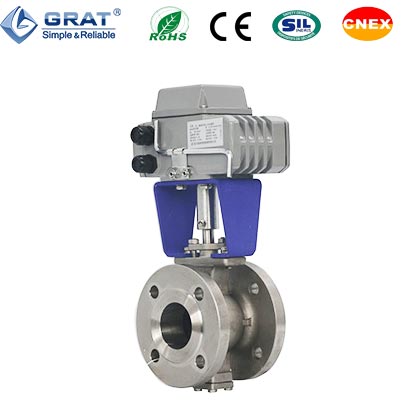

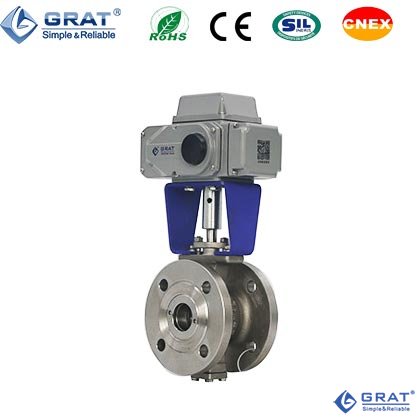

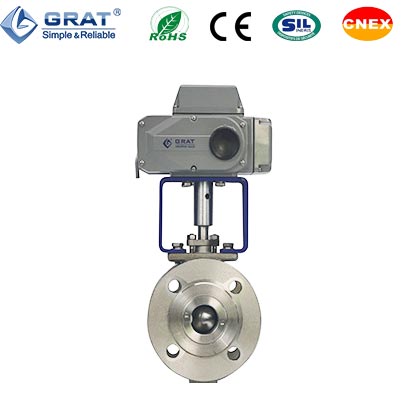

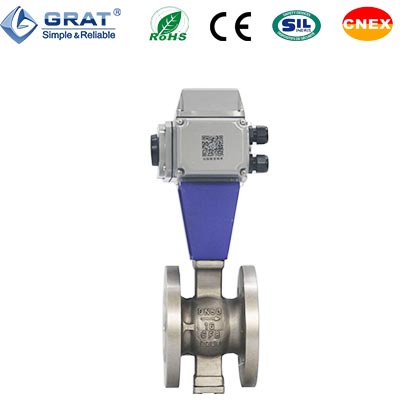

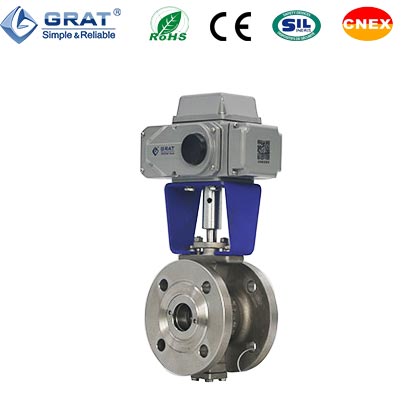

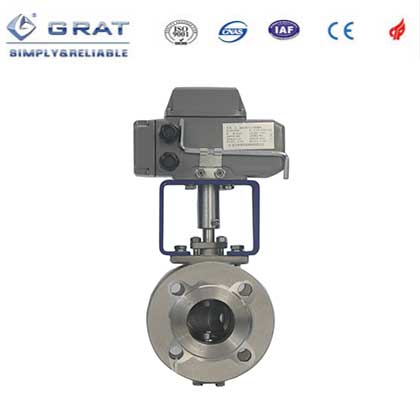

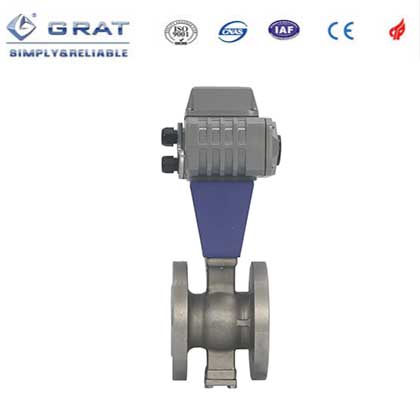

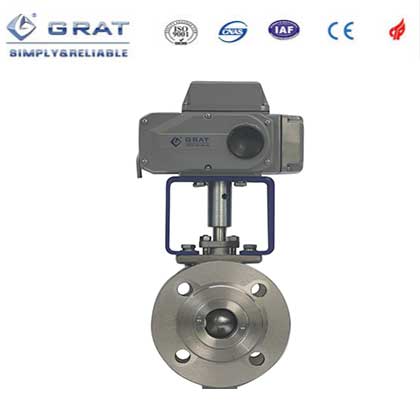

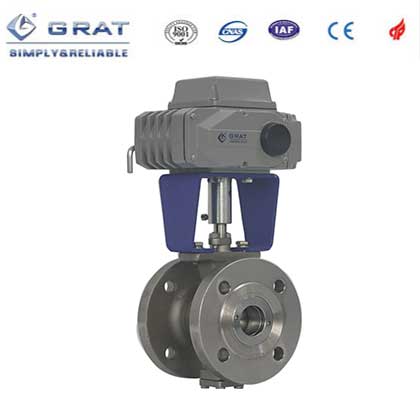

1、DDS开关调试专利技术: 旋转刻度盘顶部旋钮即可轻松完成电动执行机构与阀门连接后的电气、机械位置校准调试! 从原来5步调试到DDS技术的1步到位!我们懂你的烦恼 简单的一步调试,只需要一个内六角扳手按照你预设的角度 轻松旋转刻度盘上的调试螺钉到达位置。 DDS开关调试技术专利号:ZL2014 2 0595730.6 |
|
2、PPD专利定位技术: 定位精度提高5倍达到±0.1%,电位器使用寿命提高2倍达到100万次。 PPD专利定位技术专利号:ZL2010 2 0225919.8 |
|
4、主要用于截断或接通管路中的介质,亦可用于流体的调节与控制,是工业自动化过程控制的一种管道压元件。

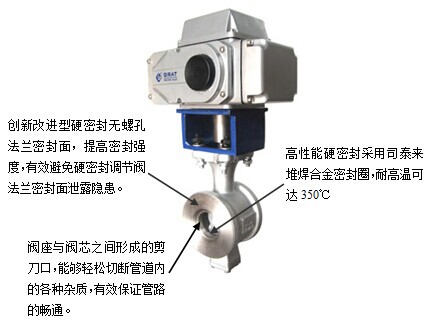

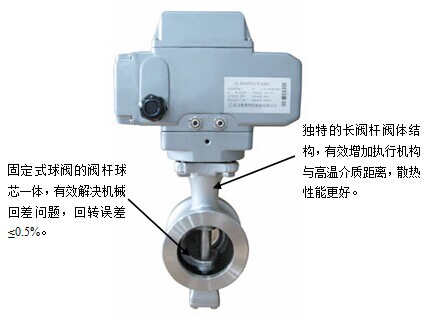

5、球阀的球体是固定的,受压后不产生移动。固定球球阀都带有浮动阀座,受介质压力后,阀座产生移动,使密封圈紧压在球体上,以保证密封。
6、操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制
7、直通结构,流道简单,具有流通阻力小,无卡阻,耐冲蚀的特点。
8、无需维护,从一开始投入运行就无需任何维护,有效节约维护成本。
1.硬密封电动调节阀体主要技术参数及指标
公称通径
DN(mm) |
15
|
20
|
25
|
40
|
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
600
|
|
100%开度时流量系数CV值(参考) |
V形
|
32
|
43
|
46
|
115
|
185
|
285
|
405
|
600
|
900
|
1200
|
2050
|
3200
|
4390
|
6400
|
8500
|
12500
|
17800
|
24000
|
流量特性
|
V形(对数)等百分比
|
||||||||||||||||||
公称压力
|
16(1.6MPa)、40(4.0MPa)、64(6.4MPa)
|
||||||||||||||||||
可调比
|
50:1 100:1 300:1
|
||||||||||||||||||
法兰标准
|
符合JB78-59、JB-79-59标准;可按JB/T79.1、JB/T79.2-94等标准生产
|
||||||||||||||||||
阀体材质
|
铸钢(ZG230-450)、不锈钢(ZG1Cr18Ni9Ti、316、316L)、钛合金
|
||||||||||||||||||
球体材质
|
不锈钢(ZG1Cr18Ni9Ti、316、316L、A105)等
|
||||||||||||||||||
阀杆材质
|
不锈钢(ZG1Cr18Ni9Ti、316、316L)
|
||||||||||||||||||
填料材质
|
聚四氟乙烯、柔性石墨
|
||||||||||||||||||
密封形式
|
硬密封
|
||||||||||||||||||
阀座材质
|
不锈钢或不锈钢+STL
|
||||||||||||||||||
泄漏率
|
Ⅳ级
|
||||||||||||||||||
工作温度
|
N:-40℃-180℃
|
M:-40℃-280℃
|
H:-40℃-400℃
|
公称通径 |
DN15-DN600(更大口径敬请联系我公司索取详细资料) |
|||
公称压力 |
PN1.6~6.4MPa |
|||
连接方式 |
对夹式连接 |
法兰式连接 |
||
阀座形式 |
不锈钢可动硬密封 |
|||
动作时间 |
15~120秒(0-90°) |
|||
工作电源
|
AC220V
|
AC380V
|
DC24V
|
|
控制信号 |
4~20mA
|
0-5V
|
||
输出信号
|
4~20mA
|
0-5V
|
||
介质温度
|
≤350℃
|
|||
环境温度
|
-30~60℃
|
|||
适用介质
|
矿浆、煤浆、纸浆、水、油品、气体
|
|||
死区
|
0.3%~3.0%可调
|
|||
阀体材质
|
WCB
|
SS304
|
SS316
|
SS316L
|
阀座材质
|
SS304
|
SS316
|
SS316L
|
|
阀芯材质
|
SS304
|
SS316
|
SS316L
|
|
制造标准
|
GB/T 122387-89
|
|||
法兰标准
|
GB9113-2000
|
GB17241.6-1998
|
||
结构长度标准
|
GB12221-89
|
|||
检验标准
|
GB/T 13927-92
|
A | V | - | 50 | PCU | N | 16 | K | Y | P | F | BT |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
代号 | E | A |
名称 | 电动 | 气动 |
V | K | HV | B | BT | B3 | P | N | T |
V型调节球阀 | O型球阀 | 硬密封V型调节阀 | 中线软密封蝶阀 | 通风蝶阀 | 三偏心蝶阀 | 单座阀 | 双座阀 | 三通球阀 |
代 号 |
PCU | 开关/切断控制 | ||||
S | MS | PIU | CPT | SP | ||
名 称 |
比例调节阀 (I/O:4~20mA) |
开关动作 | 带无源触点反馈 | 开关带1KΩ电阻反馈 | 开关动作/输出4~20mA信号 | 开关带1KΩ电阻和无源触点反馈 |
代号 | N | M | H |
名称 | ≤120℃ | ≤220℃ | ≤400℃ |
代号 | 10 | 16 | 25 | 40 | 64 |
名称 | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 |
代号 | K | B |
名称 | 单作用气开 | 单作用气关 |
代号 | Y | R |
名称 | 硬密封座 | 软密封座 |
代号 | C | P | R | RL |
注:特殊 材料待定 |
名称 | ZG25 | 304 | 316 | 316L |
代号 | D | F | S |
名称 | 对夹式按JB81-94 | 法兰式按JB81-94 | 丝扣连接 |
代号 | EX | BT |
名称 | 电动隔爆 |
气动防爆 |

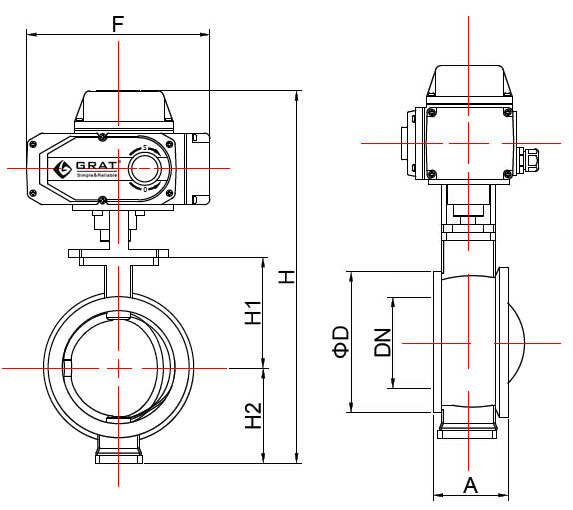

1.硬密封电动调节阀主要连接尺寸
通径DN(mm)
|
A
|
φD
|
H1
|
H2
|
H
|
F
|
15
|
62
|
54
|
74
|
75
|
390
|
210
|
20
|
62
|
54
|
74
|
75
|
390
|
210
|
25
|
62
|
54
|
74
|
75
|
390
|
210
|
32
|
62
|
78
|
80
|
75
|
400
|
210
|
40
|
62
|
82
|
85
|
75
|
405
|
210
|
50
|
75
|
100
|
87
|
95
|
430
|
210
|
65
|
80
|
120
|
105
|
115
|
460
|
210
|
80
|
100
|
131
|
115
|
125
|
520
|
270
|
100
|
115
|
158
|
125
|
125
|
530
|
270
|
125
|
130
|
180
|
140
|
155
|
570
|
270
|
150
|
160
|
216
|
153
|
165
|
600
|
270
|
200
|
200
|
260
|
200
|
195
|
680
|
270
|
250
|
240
|
325
|
225
|
225
|
730
|
270
|
压力测试:阀体水压测试压力为最大工作压力的1.5倍,密封测试压力为最大工作压力的1.1倍 |

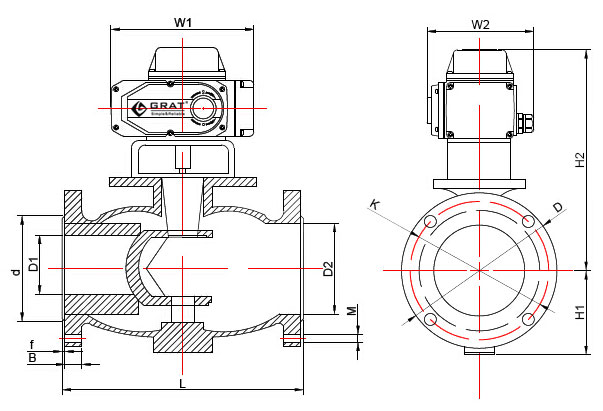

2.法兰式硬密封电动调节阀主要连接尺寸
设计标准:GB/T12237-2007
法兰标准:GB/T9113-2010 国标单位:(mm)
通径DN |
D1 |
D2 |
d |
K |
D
|
M
|
B
|
F
|
L
|
H1
|
H2
|
W1 |
W2 |
15 |
15
|
28
|
45
|
65
|
95
|
4-φ14
|
14
|
2
|
102
|
55
|
289
|
196
|
145
|
20 |
15
|
28
|
55
|
75
|
105
|
4-φ14
|
14
|
2
|
102
|
60
|
300
|
196
|
145
|
25 |
20
|
40
|
66
|
85
|
115
|
4-φ14
|
14
|
2
|
102
|
65
|
310
|
196
|
145
|
32 |
25
|
46
|
78
|
100
|
135
|
4-φ18
|
16
|
2
|
114
|
75
|
320
|
196
|
145
|
40 |
32
|
54
|
85
|
110
|
145
|
4-φ18
|
16
|
2
|
114
|
80
|
330
|
196
|
145
|
50 |
40
|
65
|
100
|
125
|
160
|
4-φ18
|
16
|
2
|
124
|
85
|
340
|
196
|
145
|
65 |
50
|
80
|
120
|
145
|
180
|
4-φ18
|
18
|
2
|
145
|
100
|
350
|
196
|
145
|
80 |
65
|
100
|
135
|
160
|
195
|
8-φ18
|
20
|
2
|
165
|
105
|
360
|
196
|
145
|
100 |
80
|
110
|
155
|
180
|
215
|
8-φ18
|
20
|
2
|
194
|
115
|
420
|
196
|
184
|
125 |
100
|
135
|
185
|
210
|
245
|
8-φ18
|
22
|
3
|
210
|
130
|
430
|
255
|
184
|
150 |
125
|
165
|
210
|
240
|
280
|
12-φ23
|
24
|
33
|
229
|
150
|
450
|
255
|
184
|
200 |
160
|
205
|
265
|
295
|
335
|
12-φ26
|
26
|
3
|
243
|
175
|
480
|
255
|
184
|
250
|
210
|
260
|
320
|
355
|
405
|
12-φ26
|
30
|
33
|
297
|
220
|
520
|
255
|
184
|
300
|
250
|
322
|
375
|
410
|
460
|
12-φ26
|
30
|
3
|
340
|
250
|
600
|
255
|
184
|
350 |
300 |
365 |
435 |
470 |
520
|
12-φ26
|
34
|
3
|
422
|
280
|
630
|
255 |
184 |
3.最大允许泄漏量
DN(mm)
|
金属阀座
|
软阀座
|
15
|
1.1ml/min
|
0.12ml/min
|
20
|
1.5ml/min
|
0.16ml/min
|
25
|
2.0ml/min
|
0.20ml/min
|
32
|
2.4ml/min
|
0.24ml/min
|
40
|
3.0ml/min
|
0.30ml/min
|
50
|
3.8ml/min
|
0.38ml/min
|
65
|
5.2ml/min
|
0.52ml/min
|
80
|
6.2ml/min
|
0.62ml/min
|
100
|
7.6ml/min
|
0.76ml/min
|
125
|
9.6ml/min
|
0.96ml/min
|
150
|
12.0ml/min
|
1.20ml/min
|
200
|
15.4ml/min
|
1.54ml/min
|
250
|
19.2ml/min
|
1.92ml/min
|

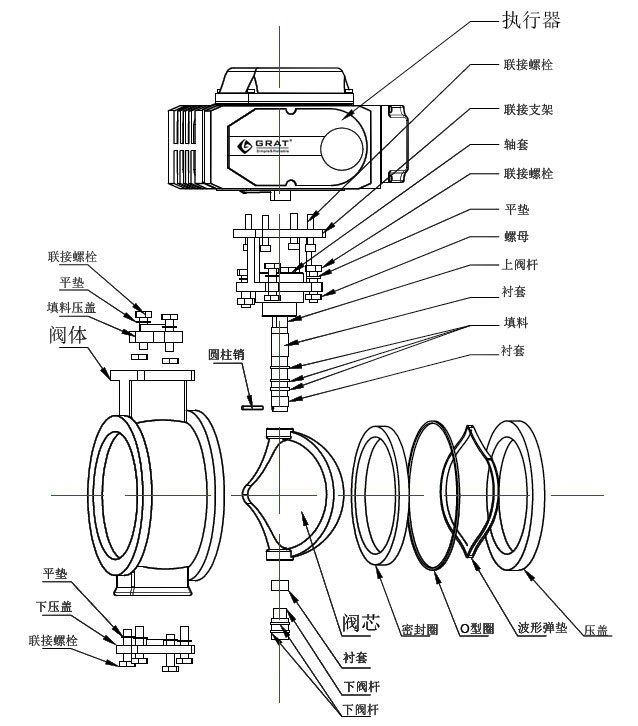

4.标准结构材料
零件名称
|
材料
|
阀体
|
碳钢ASTM A216 WCC
|
阀体内衬
|
高铬钢ASTM A532等级Ⅲ 类型A
|
V形球
|
高铬钢ASTM A532等级Ⅲ 类型A
|
密封环
|
高铬钢ASTM A532等级Ⅲ 类型A
|
密封固定环
|
碳钢ASTM A105
|
轴承保护套
|
高铬钢ASTM A532等级Ⅲ 类型A
|
轴承
|
44oC58Rc
|
驱动轴
|
17-4PH Cond.H1025
|
从动轴
|
17-4PH Cond.H1025
|
轴销
|
碳钢,镀锌
|
垫片
|
石墨不锈钢丝
|
填料
|
PTFE,充填碳
|
填料函环和保护持套
|
316 SST
|
螺栓
|
SA-193-B7
|
螺母
|
SA-194-2H
|
固定环螺钉和锁扣
|
316 SST
|
密封环内衬(可选)
|
PSZ陶瓷
|
V形球(可选)
|
PSZ陶瓷
|
5.硬密封电动调节阀执行标准
制造标准
|
GB/T 122387-89
|
法兰标准
|
GB9113-2000、GB17241.6-1998
|
结构长度标准
|
GB12221-89
|
检验标准
|
GB/T 13927-92
|

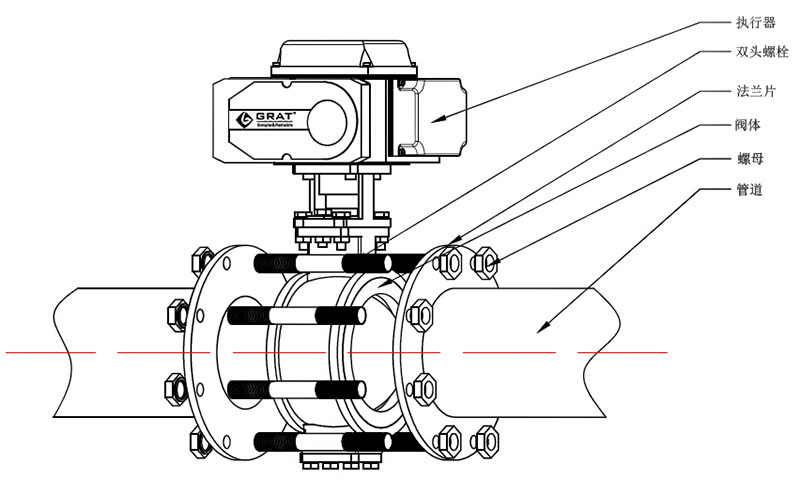

6.硬密封电动调节阀与管道连接示意图
控制电路 | 型号代码 | 电路图 | 视频地址 |
开关动作模式:通过交流开
关量实现开启,关闭操作,
并输出一组只是全开,全闭
的有源位置信号。 |
S | 点击查看 | |
开关动作模式:输出无源触
点信号。 结构:带两个中间位置开关。 |
MS | 点击查看 | |
开关动作模式:输出
0~1000Ω反馈信号。
结构:带500Ω或1KΩ电位
器。 |
PIU | 点击查看 | |
开关动作模式:通过开关电
路控制阀门开启角度与电位
器阻值对应,并同时实现中
间位置控制功能。
结构:带电位器和中间位置
开关。 |
SP | 点击查看 | |
开关动作模式:输出4~ 20mA阀位反馈信号。 结构:带1KΩ电位器和R/I变 换器。 |
CPT | 点击查看 | |
调节动作模式:输入4~20mA控制信号,输出4~20mA阀位反馈信号。 结构:带1kΩ电位器和控制 模块(伺服放大器)。 |
PCU | 点击查看 | |
通过外部交流电源向电路输 出直流开关量控制开启, 关闭程序,并输出一组对应 全开,全闭位置的无源触点 信号。 |
G | 点击查看 | |
通过外部三相电源倒相电路 输出三相交流开关量控制开 启,关闭操作并输出一组对 应全开,全闭位置的无源触 电信号。 |
H |
点击查看 |
|
数字模块-DC-电路图 | DC | ||
数字模块-AC-电路图 | AC |
