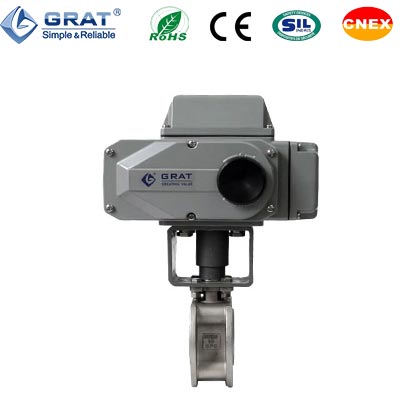

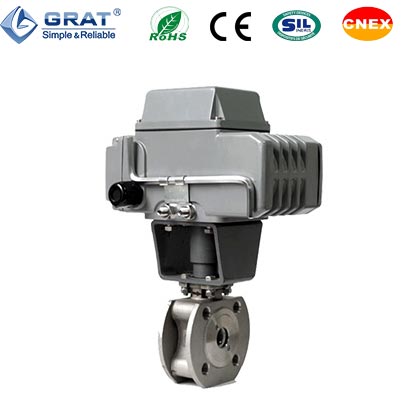

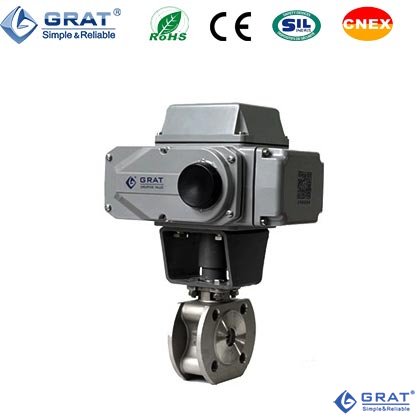

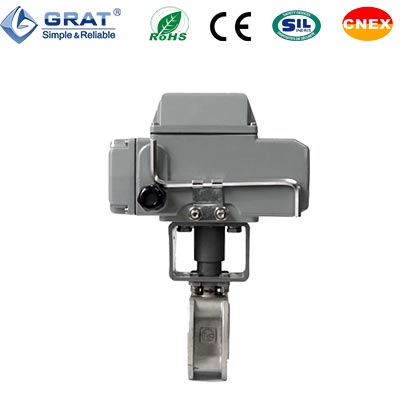

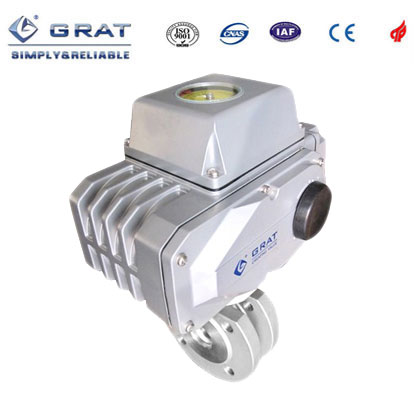

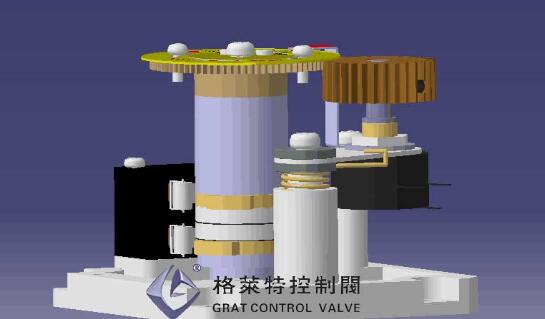

1、PPD专利定位技术: 定位精度提高5倍达到±0.1%,电位器使用寿命提高2倍达到100万次。 PPD专利定位技术专利号:ZL2010 2 0225919.8 |
|

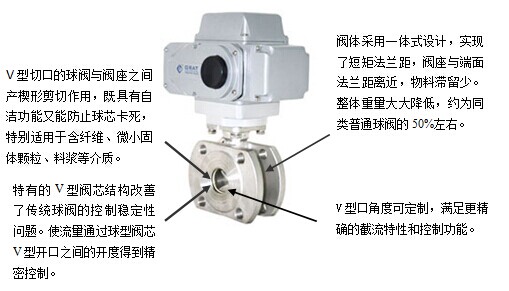

3、体积小,重量轻,阀座与端面法兰距离近,物料滞留少。密封性能优越等特点。
4、阀芯确定了阀门的特性,同种口径的阀门,也可以有不同的CV值和流量特性。
5、V形切口阀芯能够轻松切断管道内的各种杂质,有效保证管路的畅通(适合于冲刷性或粘滞性流体,纸浆或其它包含混合固体或纤维的浆料流体。)
6、卓越的调节性能,使得产品广泛应用于各种工业领域的高精度调节环节。
工作电源 |
AC220V |
控制信号 |
4-20mA |
回传误差 |
≤0.5% |
重复性误差 |
≤0.3% |
回转角度 |
0-90° |
介质温度 |
-30-180℃ |
连接方式 |
法兰式 |
阀体材质 |
SUS304/SUS316/WCB |
阀芯材质 |
SUS304/SUS316L |
密封材质 |
PTFE |
可 调 比 |
R=300:1/200:1 |
配套仪表 |
PID/DCS |
A | V | - | 50 | PCU | N | 16 | K | Y | P | F | BT |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
代号 | E | A |
名称 | 电动 | 气动 |
V | K | HV | B | BT | B3 | P | N | T |
V型调节球阀 | O型球阀 | 硬密封V型调节阀 | 中线软密封蝶阀 | 通风蝶阀 | 三偏心蝶阀 | 单座阀 | 双座阀 | 三通球阀 |
代 号 |
PCU | 开关/切断控制 | ||||
S | MS | PIU | CPT | SP | ||
名 称 |
比例调节阀 (I/O:4~20mA) |
开关动作 | 带无源触点反馈 | 开关带1KΩ电阻反馈 | 开关动作/输出4~20mA信号 | 开关带1KΩ电阻和无源触点反馈 |
代号 | N | M | H |
名称 | ≤120℃ | ≤220℃ | ≤400℃ |
代号 | 10 | 16 | 25 | 40 | 64 |
名称 | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 |
代号 | K | B |
名称 | 单作用气开 | 单作用气关 |
代号 | Y | R |
名称 | 硬密封座 | 软密封座 |
代号 | C | P | R | RL |
注:特殊 材料待定 |
名称 | ZG25 | 304 | 316 | 316L |
代号 | D | F | S |
名称 | 对夹式按JB81-94 | 法兰式按JB81-94 | 丝扣连接 |
代号 | EX | BT |
名称 | 电动隔爆 | 气动防爆 |

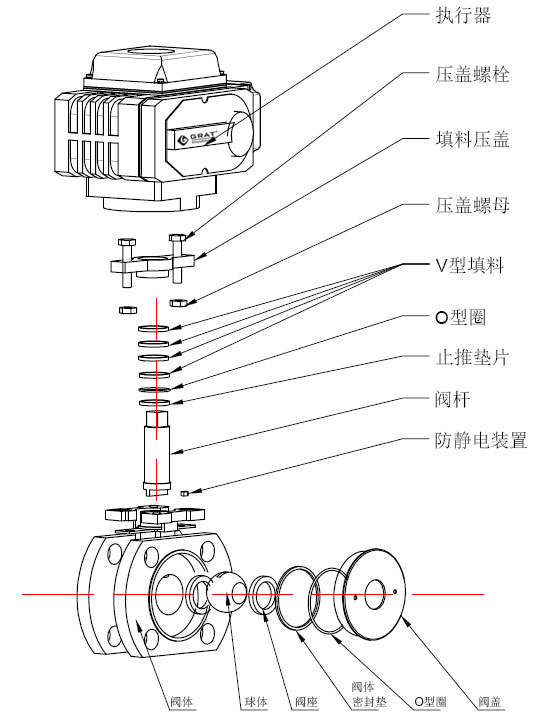

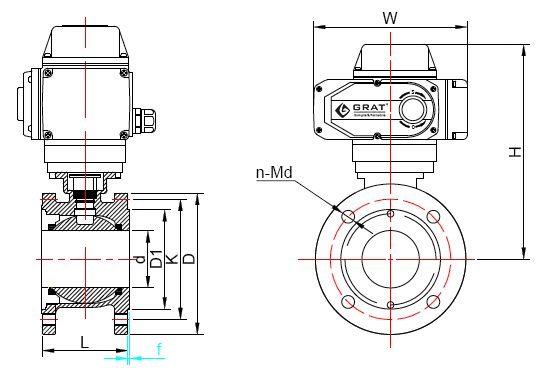

1、电动给水调节阀外形图和连接尺寸:
2、电动给水调节阀国标安装尺寸
设计标准:GB/T12237-2007
法兰标准:GB/T9113-2010 国标单位:(mm)
通径DN |
d
|
D1
|
K
|
D
|
n-Md
|
f
|
L
|
H
|
W
|
|
DN15
|
1/2〃
|
15
|
45
|
65
|
95
|
4-M12
|
2
|
35
|
210
|
196
|
DN20
|
3/4〃
|
19
|
55
|
75
|
105
|
4-M12
|
2
|
38
|
216
|
196
|
DN25
|
1〃
|
25
|
65
|
85
|
115
|
4-M12
|
2
|
50
|
223
|
196
|
DN32
|
1-1/4〃
|
28
|
76
|
100
|
140
|
4-M12
|
2
|
50
|
230
|
196
|
DN40
|
1-1/2〃
|
38
|
83
|
110
|
148
|
4-M16
|
3
|
67
|
240
|
196
|
DN50
|
2〃
|
49
|
102
|
125
|
156
|
4-M16
|
3
|
72
|
250
|
196
|
DN65
|
2-1/2〃
|
64
|
120
|
145
|
185
|
4-M16
|
3
|
94
|
298
|
255
|
DN80
|
3〃
|
73
|
143
|
160
|
200
|
8-M16
|
3
|
120
|
312
|
255
|
DN100
|
4〃
|
90
|
168
|
180
|
220
|
8-M16
|
3
|
141
|
322
|
255
|
DN125
|
5〃
|
110
|
185
|
210
|
245
|
8-M16
|
3
|
165
|
397
|
255
|
DN150
|
6〃
|
145
|
208
|
240
|
277
|
8-M20
|
3
|
225
|
422
|
255
|
DN200
|
8〃
|
195
|
265
|
395
|
335
|
12-M20
|
3
|
275
|
512
|
255
|
3、电动给水调节阀德标安装尺寸
设计标准:DIN3375/1,2,EN12516-1
法兰标准:DIN EN1092-1 PN10-PN40 德标单位:(mm)
通径 |
d
|
D1
|
K
|
D
|
n-Md
|
f
|
L
|
H
|
W
|
|
DN15
|
1/2〃
|
15
|
45
|
65
|
95
|
4-M12
|
2
|
44
|
220
|
196
|
DN20
|
3/4〃
|
20
|
58
|
75
|
105
|
4-M12
|
2
|
44
|
220
|
196
|
DN25
|
1〃
|
25
|
68
|
85
|
115
|
4-M12
|
2
|
50
|
223
|
196
|
DN32
|
1-1/4〃
|
32
|
78
|
100
|
140
|
4-M16
|
2
|
60
|
237
|
196
|
DN40
|
1-1/2〃
|
38
|
88
|
110
|
150
|
4-M16
|
3
|
65
|
244
|
196
|
DN50
|
2〃
|
49
|
102
|
125
|
165
|
4-M16
|
3
|
80
|
245
|
196
|
DN65
|
2-1/2〃
|
62
|
122
|
145
|
185
|
4-M16
|
3
|
110
|
306
|
255
|
DN80
|
3〃
|
74
|
138
|
160
|
200
|
8-M16
|
3
|
120
|
326
|
255
|
DN100
|
4〃
|
100
|
158
|
180
|
220
|
8-M16
|
3
|
152
|
338
|
255
|
DN125
|
5〃
|
118
|
188
|
210
|
250
|
8-M16
|
3
|
180
|
363
|
255
|
DN150
|
6〃
|
150
|
212
|
240
|
285
|
8-M20
|
3
|
232
|
396.5
|
255
|

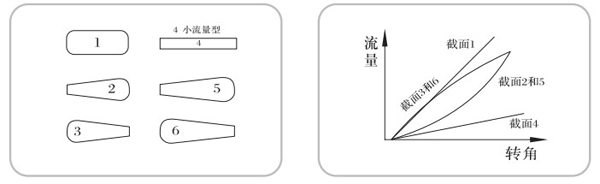

4、电动给水调节阀流道的几种典型截面形状及流量特性示意图
5、阀体主要技术参数及指标
公称通径
DN(mm) |
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
100%开度时流量系数CV值(参考)
|
O形
|
24
|
44
|
84
|
122
|
198
|
320
|
443
|
595
|
1096
|
1692
|
2602
|
4212
|
矩形
|
8.7
|
13.4
|
20
|
32.6
|
44.3
|
70
|
114
|
134
|
186
|
270
|
462
|
688
|
|
V形
|
7.5
|
11
|
17
|
28
|
38
|
60
|
98
|
116
|
155
|
233
|
397
|
595
|
|
流量特性
|
J矩形:近似直线;V形(对数)等百分比;O形:快开
|
||||||||||||
公称压力
|
16(1.6MPa)、40(4.0MPa)、64(6.4MPa)
|
||||||||||||
可调比
|
50:1 100:1 300:1
|
||||||||||||
法兰标准
|
符合JB78-59、JB-79-59标准;可按JB/T79.1、JB/T79.2-94等标准生产
|
||||||||||||
阀体材质
|
铸钢(ZG230-450)、不锈钢(ZG1Cr18Ni9Ti、316、316L)、钛合金
|
||||||||||||
球体材质
|
不锈钢(ZG1Cr18Ni9Ti、316、316L、A105)等
|
||||||||||||
阀杆材质
|
不锈钢(ZG1Cr18Ni9Ti、316、316L)
|
||||||||||||
填料材质
|
聚四氟乙烯、柔性石墨
|
||||||||||||
密封形式
|
软密封
|
硬密封
|
|||||||||||
阀座材质
|
聚四氟乙烯
|
碳纤维强化聚四氟乙烯
|
不锈钢或不锈钢+STL
|
||||||||||
泄漏率
|
Ⅵ级
|
小于额定流量的10-4、10-5
|
|||||||||||
工作温度
|
N:-40℃-180℃
|
M:-40℃-280℃
|
H:-40℃-400℃
|
6、电动给水调节阀执行标准
制造标准
|
GB/T 122387-89
|
法兰标准
|
GB9113-2000、GB17241.6-1998
|
结构长度标准
|
GB12221-89
|
检验标准
|
GB/T 13927-92
|

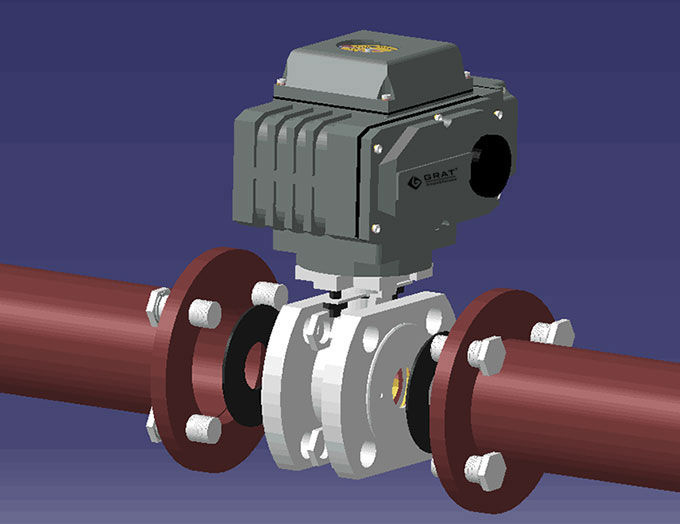

7、电动给水调节阀与管道的安装示意图
控制电路 | 型号代码 | 电路图 | 视频地址 |
开关动作模式:通过交流开
关量实现开启,关闭操作,
并输出一组只是全开,全闭
的有源位置信号。 |
S | 点击查看 | |
开关动作模式:输出无源触
点信号。 结构:带两个中间位置开关。 |
MS | 点击查看 | |
开关动作模式:输出
0~1000Ω反馈信号。
结构:带500Ω或1KΩ电位
器。 |
PIU | 点击查看 | |
开关动作模式:通过开关电
路控制阀门开启角度与电位
器阻值对应,并同时实现中
间位置控制功能。
结构:带电位器和中间位置
开关。 |
SP | 点击查看 | |
开关动作模式:输出4~ 20mA阀位反馈信号。 结构:带1KΩ电位器和R/I变 换器。 |
CPT | 点击查看 | |
调节动作模式:输入4~20mA控制信号,输出4~20mA阀位反馈信号。 结构:带1kΩ电位器和控制 模块(伺服放大器)。 |
PCU | 点击查看 | |
通过外部交流电源向电路输 出直流开关量控制开启, 关闭程序,并输出一组对应 全开,全闭位置的无源触点 信号。 |
G | 点击查看 | |
通过外部三相电源倒相电路 输出三相交流开关量控制开 启,关闭操作并输出一组对 应全开,全闭位置的无源触 电信号。 |
H |
点击查看 |
|
数字模块-DC-电路图 | DC | ||
数字模块-AC-电路图 | AC |
