所属类别：电动执行器

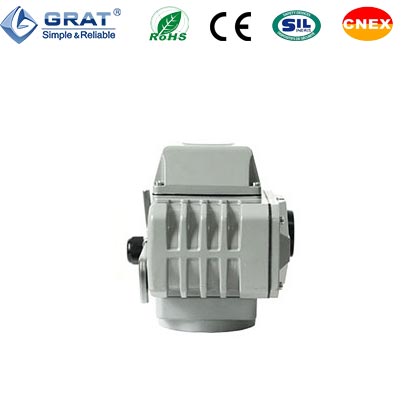

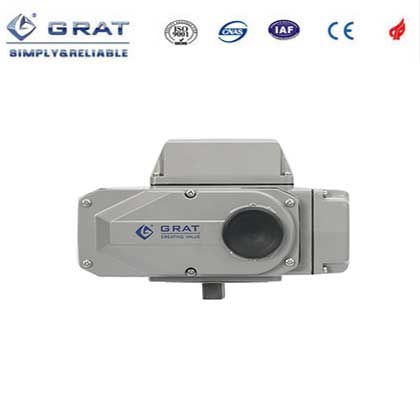

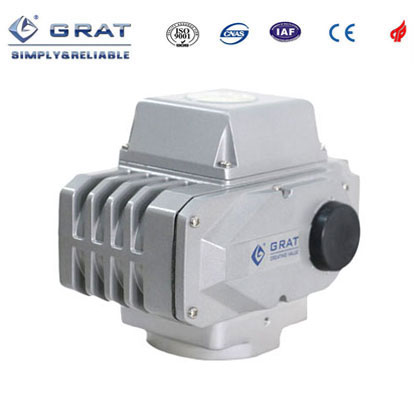

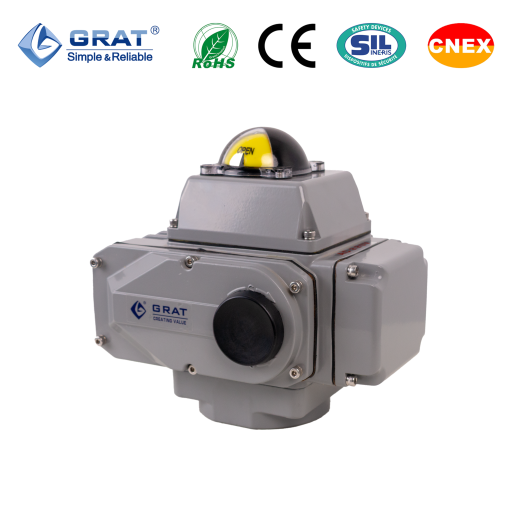

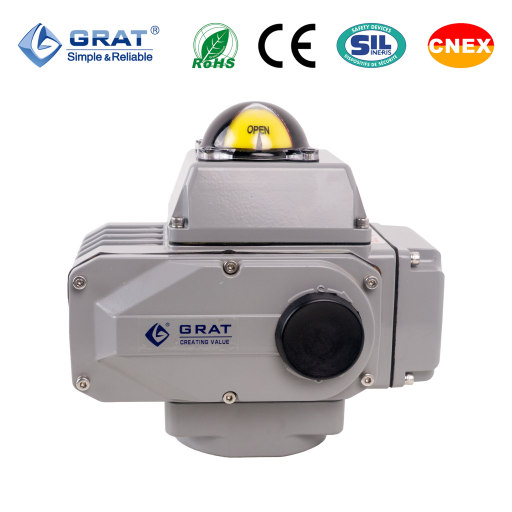

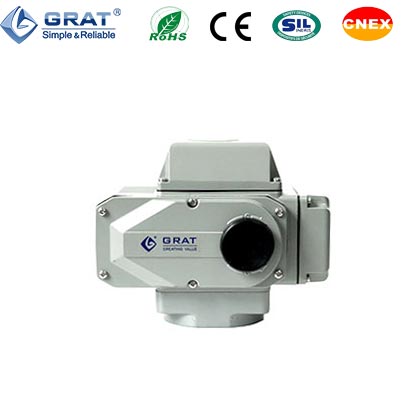

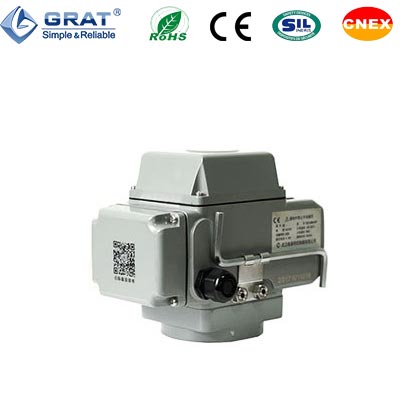

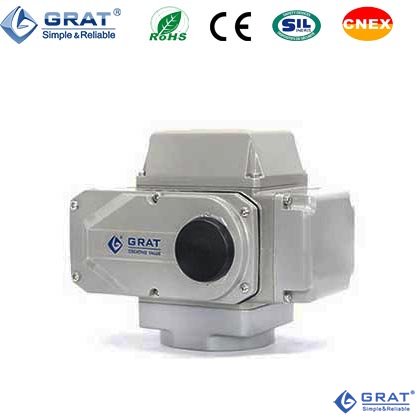

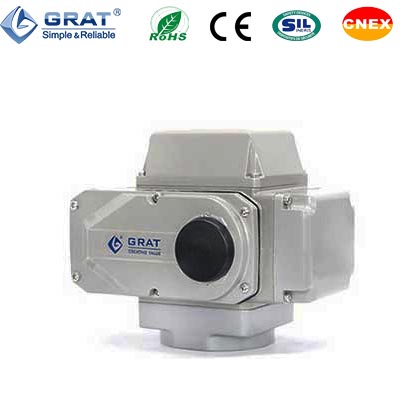

产品名称：角行程电动执行器

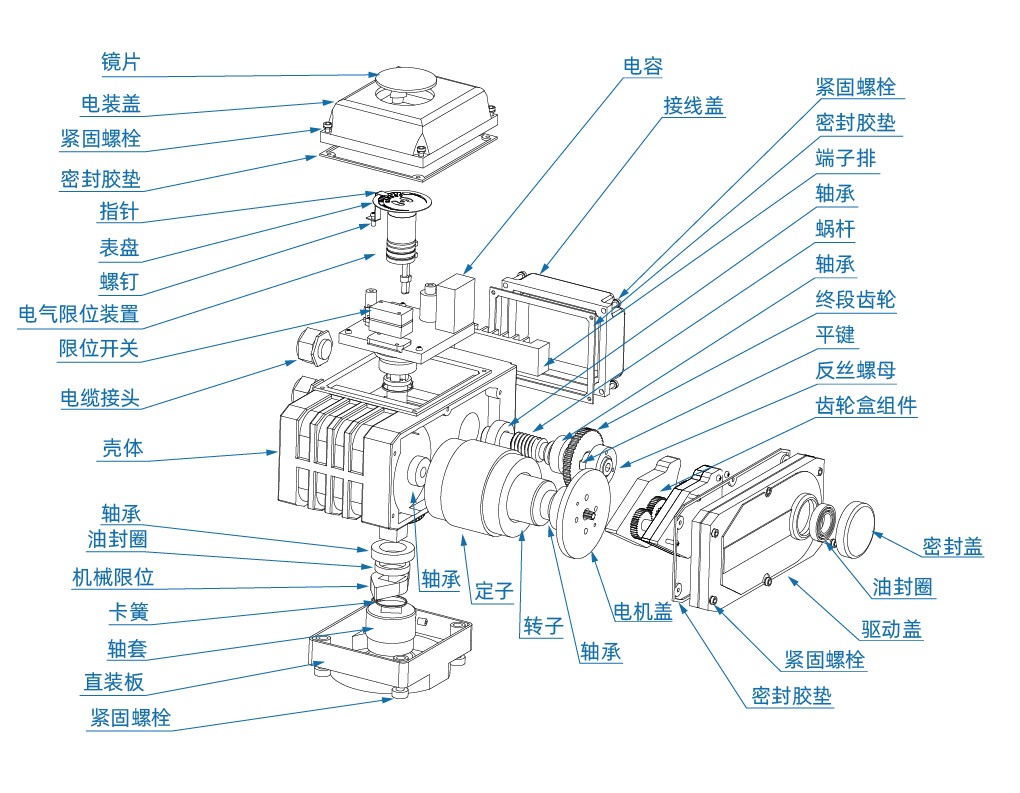

产品简介 :

  角行程电动执行器在自动调节系统中，根据调节仪表信号的变化，执行0～90°旋转来驱动阀门控制开度。
    以交流电或直流电为动力，直接接收计算机或仪表等输出的数字信号、4-20mADC或1-5VDC标准模拟信号，实现对电动阀门的智能控制和精确定位。
    电动执行器与附件具有双重限位，过载过热保护、安全性能好。全行程时间有多种速度可选。
    角行程电动执行器适配各种角行程阀门（球阀、蝶阀、旋塞阀等）与阀门共同构成电动调节阀、电动球阀、电动蝶阀等工业自控电动阀门。

1、角行程电动执行器按控制方式分类：开关型和调节型

开关型	调节型

开关	内置智能阀门控制器可以接收4-20mA信号和 0-10V电压等信号与PLC、DCS计算机等各种控制系统联动，调节精度达300:1，可瞬时停机，经过1500V耐高压测试无漏电。

2、角行程电动执行器按连接方式分类：标准式和直装式

3、DDS开关调试专利技术：旋转刻度盘顶部旋钮即可轻松完成电动执行机构与阀门连接后的电气、机械位置校准调试！从原来5步调试到DDS技术的1步到位！我们懂你的烦恼简单的一步调试，只需要一个内六角扳手按照你预设的角度轻松旋转刻度盘上的调试螺钉到达位置。 DDS开关调试技术专利号：ZL2014 2 0595730.6
	4、PPD专利定位技术：定位精度提高5倍达到±0.1%，电位器使用寿命提高2倍达到100万次。 PPD专利定位技术专利号：ZL2010 2 0225919.8
5、超过10万次的现场无故障运转寿命，让您的系统运转可靠无忧！电动执行器10万次寿命检测报告（如右图）

    6、体积小，重量轻，方便管道上各角度安装，适用各种复杂管道、工况需求。
    7、执行器密封标准为执行器整体浸入水中，无气泡泄漏。适合户外露天工况。
    8、产品电气元件及各种精密零件，均采用进口部件，有效保证产品的高品质和可靠性。

EA系列电子是一体化电动执行器输出力矩为20N.m——2500N.m，适配各种旋转类阀门（如：球阀，蝶阀）和风门挡板，液体耦合器等旋转类机械定位转动的开关及调节控制。

（表一）电动执行机构标准型号及规格：

型号性能		20	50	100	200	400	600	1000	1600	2500
输出力矩		20NM	50NM	100NM	200NM	400NM	600NM	1000NM	1600NM	2500NM
动作时间		15S	15S/30S	15S/30S	15S/30S	15S/30S	30S/45S	30S	48S	60S/75S
回转角度		0-90° 0-360°	0-90° 0-360°	0-90° 0-360°	0-90°	0-90°	0-90°	0-90°	0-90°	0-90°
电机功率	AC220V	6W	10W	25W	40W	90W	90W	120W	140W	140W
	AC380V		6W	15W	30W	40W	40W	90W	100W
	DC24V	8W	13W	25W	35W	70W	70W
额定电流	AC220V	0.16A	0.16A	0.32A	0.35A	0.54A	0.64A	0.96A	0.98A	1.03A
	AC380V		0.07A	0.10A	0.15A	0.29A	0.29A	0.45A	0.46A
	DC24V	0.7A	1.28A	2.03A	3.57A	5.13A	6.04A
电机寿命	AC220V/380V	S2工作制，寿命≥10万小时
电机寿命	DC24V	寿命600小时，极限2000小时
整机重量		1.2Kg	2.5kg	3.5kg	8kg	8.5kg	9kg	20kg	21kg	22kg
推荐适配阀体	球阀	DN15	DN15-40	DN50-65	DN65-80	DN80-100	DN150-200	DN250-300	DN300	DN400
推荐适配阀体	蝶阀		DN32-50	DN50-125	DN150-200	DN200-250	DN300-DN400	DN400-600	DN600	DN700-800
电源		AC220V AC380V DC24V AC110V DC220V 可选
精度		回差≤0.5% 死区≤0.5% 反馈误差≤0.5%
绝缘电阻		100MΩ/500VDC
耐压等级		1500VAC 1分钟
防护等级		IP68（相当于将产品置于20M深水处无渗漏）
限位组件		●电动操作时：全开全闭极限开关。 ●手动操作时：机械挡块。
保护装置		过热保护器（自动恢复型）
安装方位		360°任意角度安装
电气接口		M20*1.5 防水电缆接头，电源线、信号线各一个
环境温度		-30℃--60℃
检测标准		JB/T8219-2016

(表二)附加特殊功能可按客户要求装备

特殊功能选项	代号
▲力矩限制装置	ATS
▲支架，轴套	ZT
▲遥控装置	C
▲除湿加热器	H

★选型举例：

EA-100/PIU/30S/ATS 表示:输出力矩为100N·M，开关动作模式输出0~1KΩ信号。带力矩限制装置。行程时间30秒。

EA-600/PCU/45S 表示:输出力矩为600N·M，调节动作模式输入控制型号4~20mA;输出阀位反馈信号4~20mA。带遥控装置。行程时间45秒。

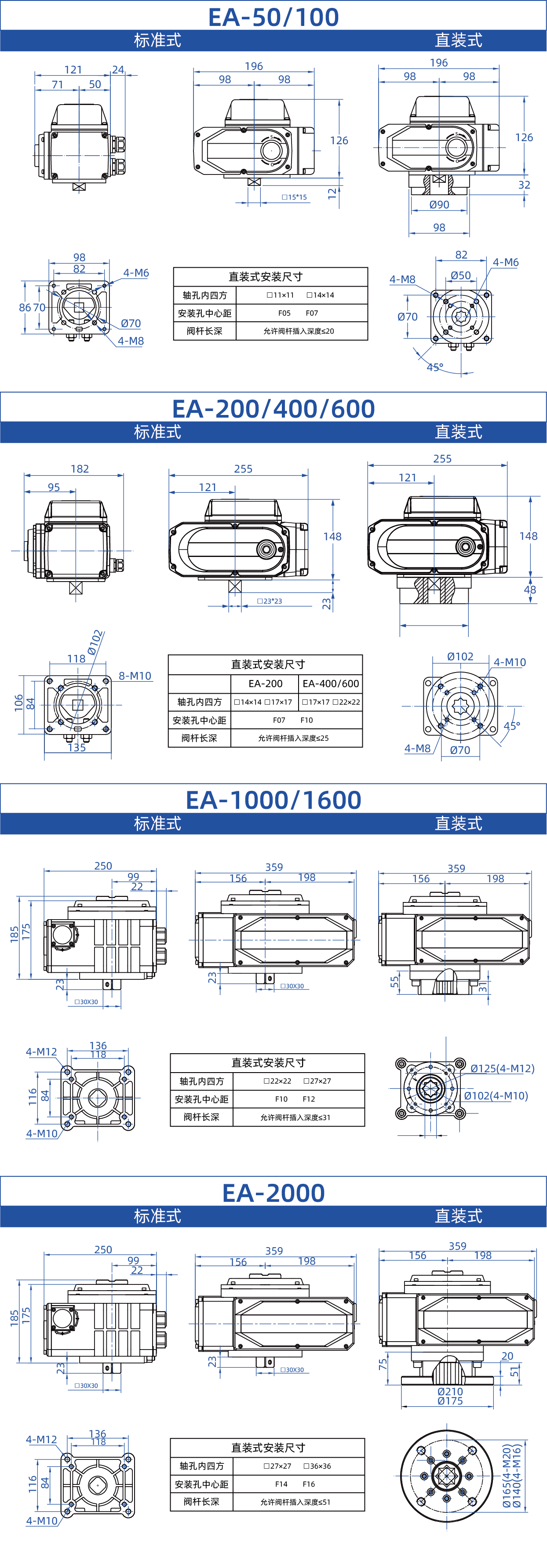

标准式角行程电动执行器EA-20安装尺寸图

标准式角行程电动执行器EA-50安装尺寸图

标准式角行程电动执行器EA-100安装尺寸图

标准式角行程电动执行器EA-200/400/600安装尺寸图

标准式角行程电动执行器EA-1000/1600/2000安装尺寸图

符合ISO5211高平台阀门标准的直装式安装连接板和轴套

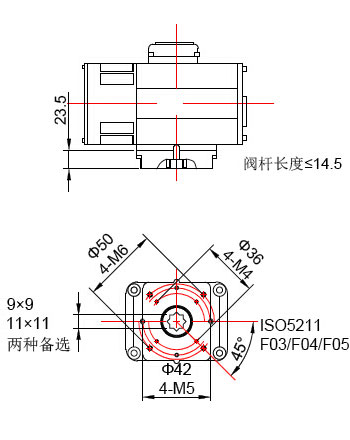

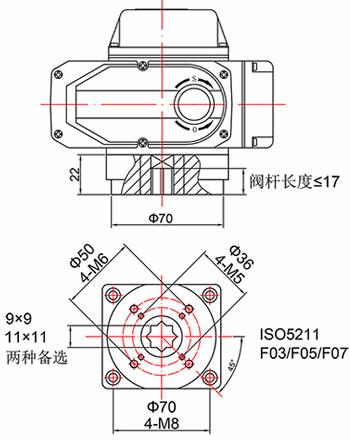

直装式EA-20系列安装尺寸图	直装式EA-50系列安装尺寸图

注：八方S有9×9 11×11两种备选	注：八方S有9×9 11×11两种备选

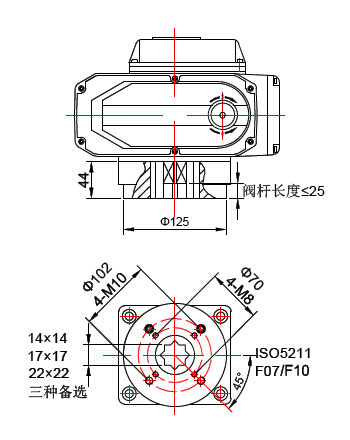

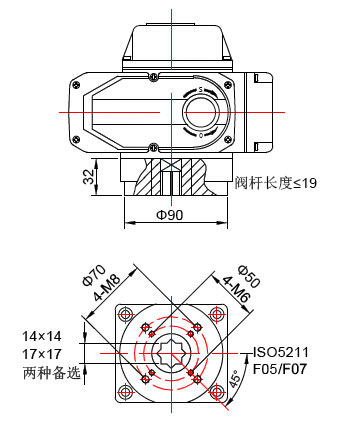

直装式EA-100系列安装尺寸图	直装式EA-200/400/600系列安装尺寸图

注：八方S有14×14 17×17两种备选	注：八方S有14×14 17×17、22×22三种备选

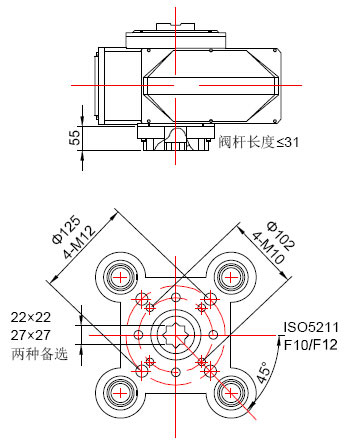

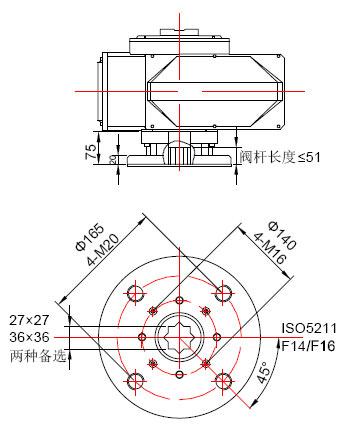

直装式EA-1000系列安装尺寸图	直装式EA-1600/2000系列安装尺寸图

注：八方S有22×22 27×27两种备选	注：八方S有27×27 36×36两种备选

角行程电动执行器连接阀门示意图

控制电路	型号代码	电路图	视频地址
开关动作模式：通过交流开关量实现开启，关闭操作，并输出一组只是全开，全闭的有源位置信号。	S		点击查看
开关动作模式：输出无源触点信号。结构：带两个中间位置开关。	MS		点击查看
开关动作模式：输出 0～1000Ω反馈信号。结构：带500Ω或1KΩ电位器。	PIU		点击查看
开关动作模式：通过开关电路控制阀门开启角度与电位器阻值对应，并同时实现中间位置控制功能。结构：带电位器和中间位置开关。	SP		点击查看
开关动作模式：输出4～ 20mA阀位反馈信号。结构：带1KΩ电位器和R/I变换器。	CPT		点击查看
调节动作模式：输入4～20mA控制信号，输出4～20mA阀位反馈信号。结构：带1kΩ电位器和控制模块（伺服放大器）。	PCU		点击查看
通过外部直流电源向电路输出直流开关量控制开启，关闭程序，并输出一组对应全开，全闭位置的无源触点信号。	G		点击查看
通过外部直流电源向电路输出模拟量信号控制开启，关闭程序，并输出一组对应全开，全闭位置的模拟量信号。	PCU-DC24
通过外部三相电源倒相电路输出三相交流开关量控制开启，关闭操作并输出一组对应全开，全闭位置的无源触电信号。	H		点击查看
数字模块-DC-电路图	DC
数字模块-AC-电路图	AC
