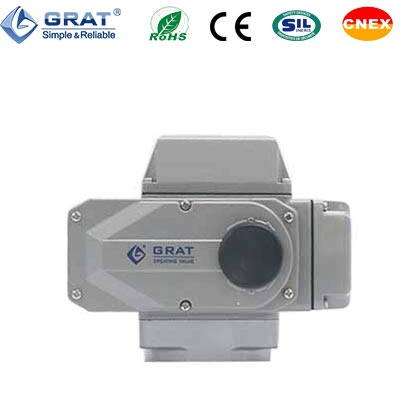

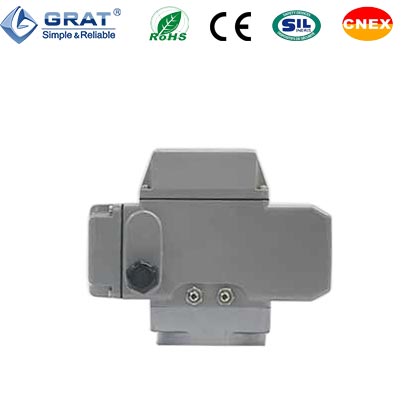

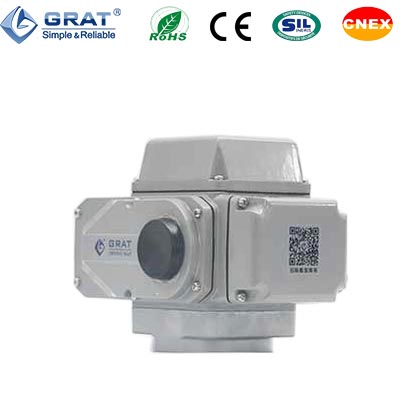

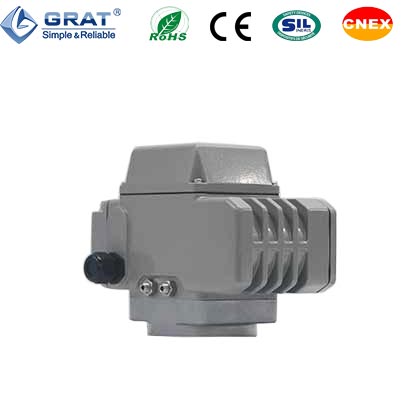

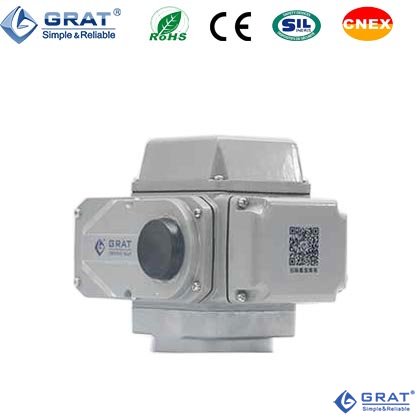

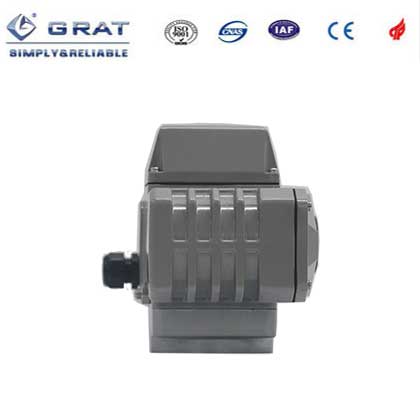

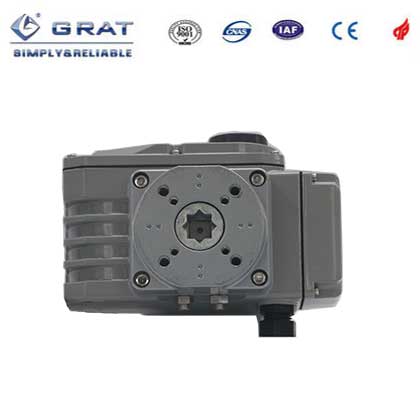

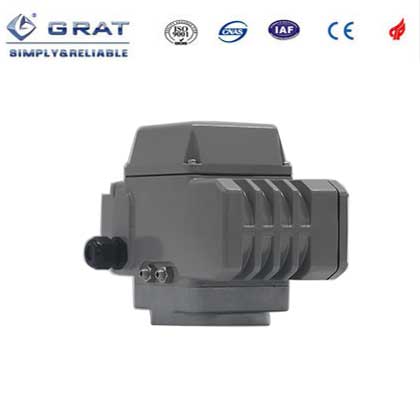

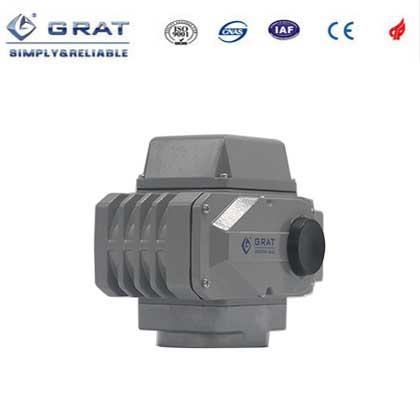

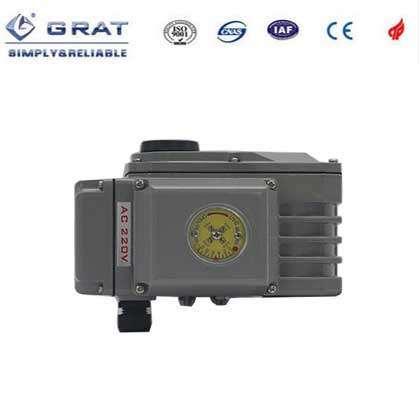

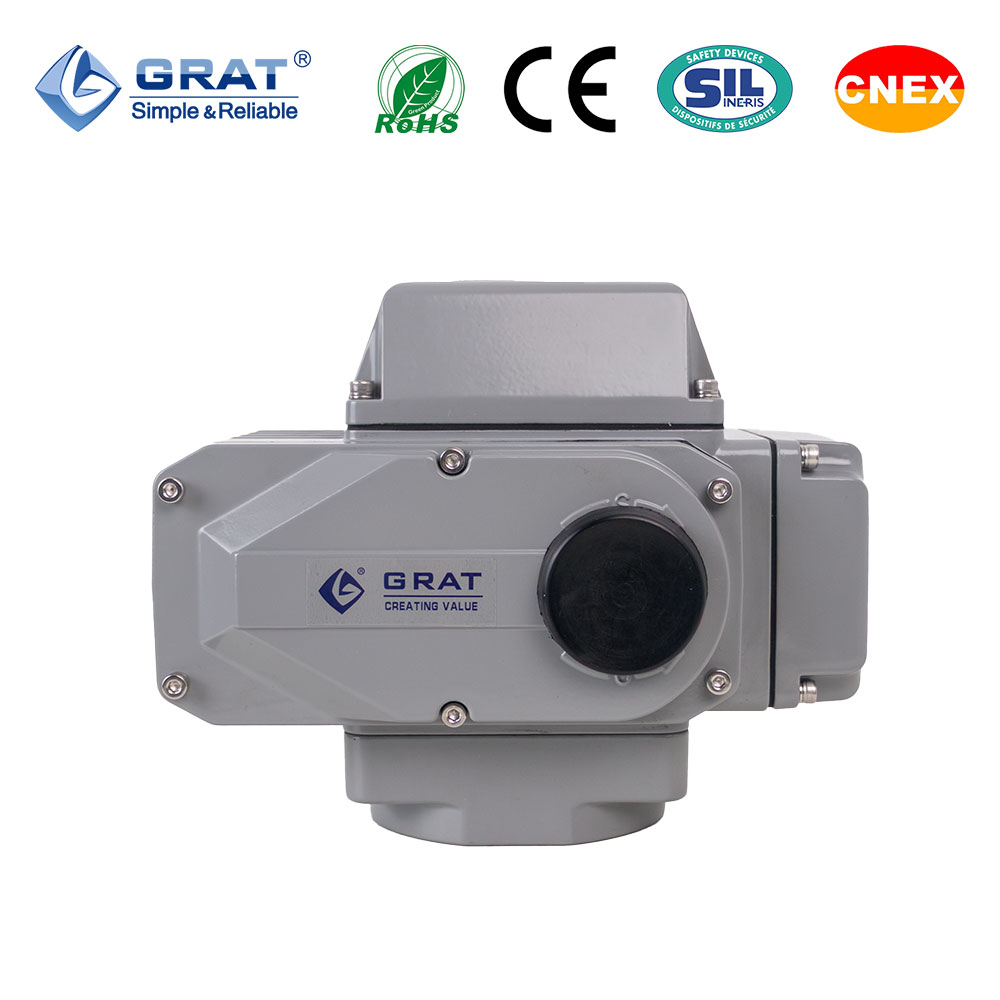

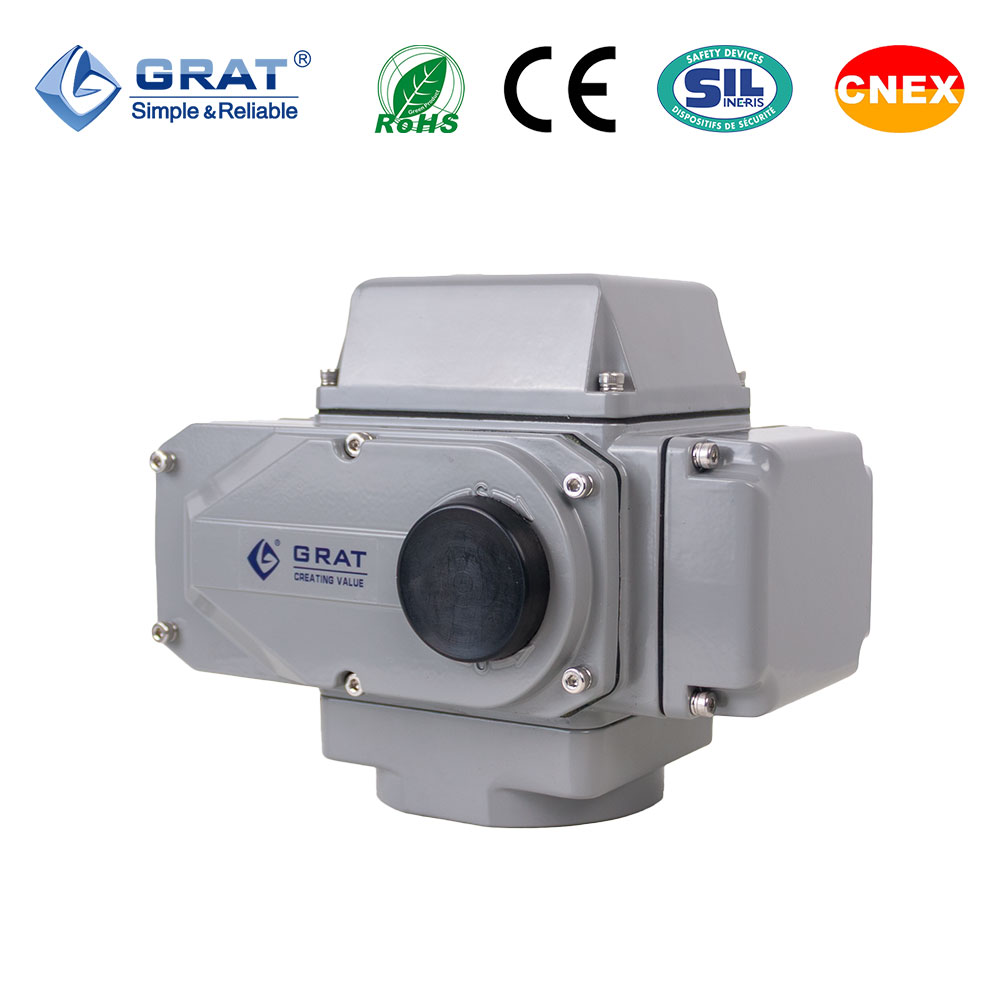

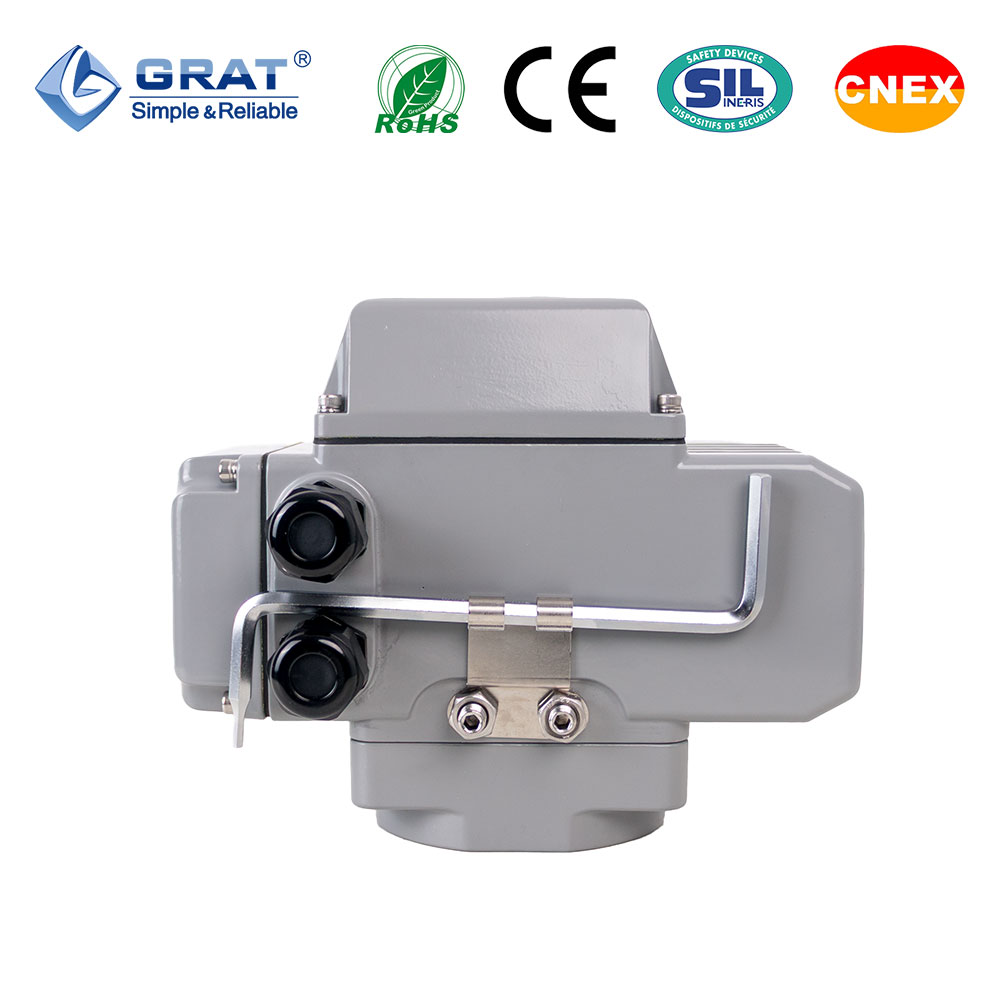

产品名称：快开电动执行器

产品简介：

  快开电动执行器适配快开需求的电动球阀、电动蝶阀等角行程电动快速开关阀门，用于压力高，压差大，电磁阀不能适用的快开场合。
    0-90°全行程：全开、全关单程动作时间3秒和4秒（快速开关）。
    适配阀门：球阀、V型调节阀、蝶阀、通风阀门、风门、风机、动态平衡阀、旋塞阀等各种部分回转阀门以及其他工业领域中的机械定位转动。

1、快速开启、关闭设计
实行0-90°全行程，全开、全关单程动作时间3秒和4秒

    2、长寿命设计
    超过10万次的现场无故障运转寿命，让您的系统运转可靠无忧！
    3、DDS开关调试技术
    DDS开关调试技术，直接式调试开关，改变了原来行业中电动阀，电动执行机构传统的繁琐调试步骤，直接简化到一步操作调试。

DDS开关调试技术专利号：ZL201420595730.6

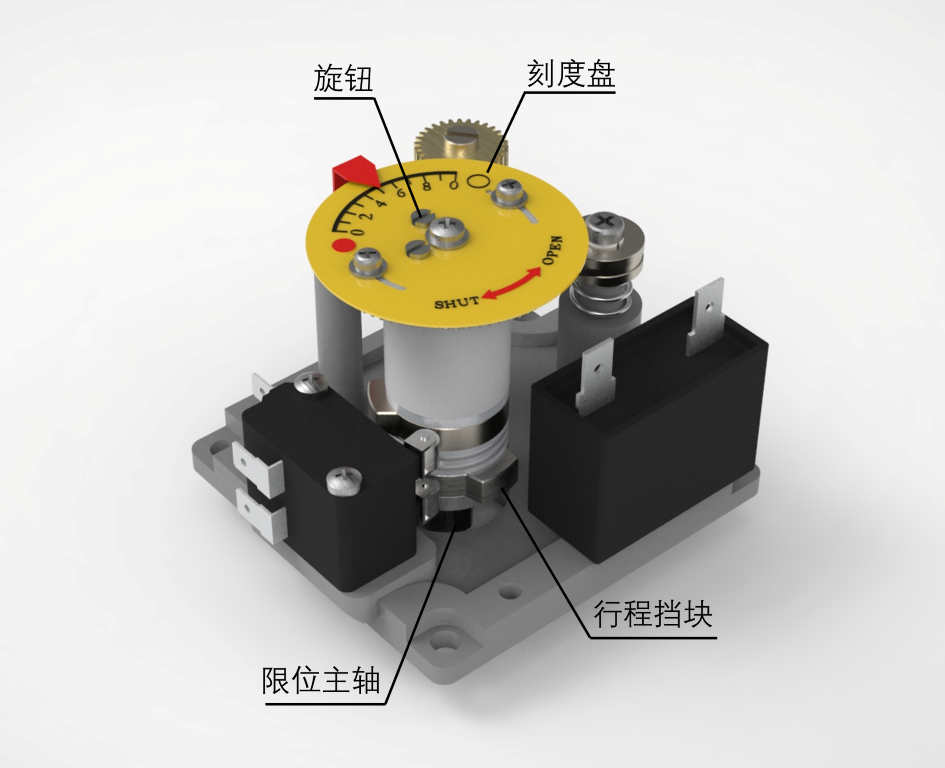

旋转刻度盘顶部旋钮即可轻松完成电动执行机构与阀门连接后的电气、机械位置校准精确一步到位！（如图1-1）

图1-1 DDS开关调试技术

    4、精小型设计
    重量轻，仅相当于同类产品的1/3，即使在狭窄的控制柜中，也可以方便安装。
    体积小，方便管道上各角度安装，适用各种复杂管道、工况需求。
    5、IP68级密封性能
    执行器密封标准--执行器整体浸入水下20m，无气泡泄漏。
    6、高可靠性
    产品电气元件及各种精密零件，均采用进口部件，有效保证产品的高品质和可靠性。
    7、绝缘耐压性能
    快开型电动执行器经过1500V耐高压测试无漏电，确保您的系统完全运行。

EA/EX系列快速开关一体化电动执行器输出力矩为10N.m——500N.m，适配各种旋转类阀门（如：球阀，蝶阀）和风门挡板，液体耦合器等旋转类机械定位转动的开关及调节控制。

（表一）快开型电动执行机构标准型号及规格：

型号性能		10NM	20NM	50NM	75NM	100NM	200NM	500NM
推荐适配阀门	球阀	DN15	DN20	DN25-32	DN40	DN50-65	DN80-100	DN125-200
推荐适配阀门	蝶阀	DN40	DN50-65	DN80-100	DN125	DN150	DN200	DN250-300
动作时间		4S	4S	4S(EA) 6S(EX)	8S(EA) 6S(EX)	8S(EA) 6S(EX)	8S(EA) 6S(EX)	8S
回转角度		0-90° 特殊角度定制	0-90° 特殊角度定制	0-90°	0-90°	0-90°	0-90°	0-90°
电机功率	AC220V	10W	25W(EA) 10W(EX)	40W	90W(EA) 40W(EX)	90W	120W(EA) 90W(EX)	140W
	AC380V	6W	15W(EA) 6W(EX)	30W	40W(EA) 30W(EX)	40W	90W(EA) 40W(EX)	120W
	DC24V	13W(EA) 10W(EX)	25W(EA) 10W(EX)	35W(EA) 25W(EX)	70W(EA) 25W(EX)	70W	70W(EX)
额定电流	AC220V	0.16A(EA) 0.15A(EX)	0.32A(EA) 0.15A(EX)	0.35A(EA) 0.42A(EX)	0.54A(EA) 0.42A(EX)	0.64A(EA) 0.68A(EX)	0.96A(EA) 0.72A(EX)	1.03A
	AC380V	0.07A	0.10A(EA) 0.07A(EX)	0.15A(EA) 0.19A(EX)	0.29A(EA) 0.19A(EX)	0.29A	0.45A(EA) 0.29A(EX)
	DC24V	1.28A	2.03A(EA) 1.28A(EX)	3.57A(EA) 3.12A(EX)	5.13A(EA) 3.12A(EX)	6.04A(EA) 7.8A(EX)	8.0A(EX)
电机寿命	AC220V/380V	S2工作制，寿命≥10万小时
电机寿命	DC24V	寿命600小时，极限2000小时
整机重量		2.5kg	3.5kg	8kg	8.5kg	9kg	20kg	22kg
电源		AC220V AC380V DC24V AC110V DC220V 可选
精度		回差≤0.5% 死区≤0.5% 反馈误差≤0.5%
绝缘电阻		DC24V:100MΩ/300VDC AC110/220V/380V/DC220V:100MΩ/500VDC
耐压等级		AC110V/220V/DC220V:1500VAC 1分钟 AC380V:1800VAC1分钟 DC24V:500VAC1分钟
防护等级		IP68（相当于将产品置于20M深水处无渗漏）
防爆等级		Ex db ⅡC T6 Gb
限位组件		●电动操作时：全开全闭极限开关。 ●手动操作时：机械挡块。
保护装置		过热保护器（自动恢复型）
安装方位		360°任意角度安装
电气接口		M20*1.5 防水电缆接头，电源线、信号线各一个
环境温度		-30℃~60℃（▲耐温型：-50℃~70℃）
检测标准		JB/T8219-2016

接受0-360°范围内的各种非标准行程时间的定制开发

(表二)附加特殊功能可按客户要求装备

特殊功能选项	代号
▲力矩限制装置	ATS
▲支架，轴套	ZT
▲遥控装置	C
▲除湿加热器	H

★选型举例：

EA-100/PIU/4S/ATS 表示:输出力矩为100N·M，开关动作模式输出0~1KΩ信号。带力矩限制装置。行程时间4秒。

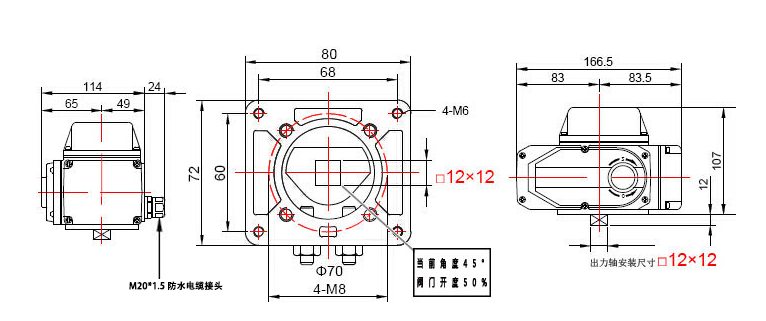

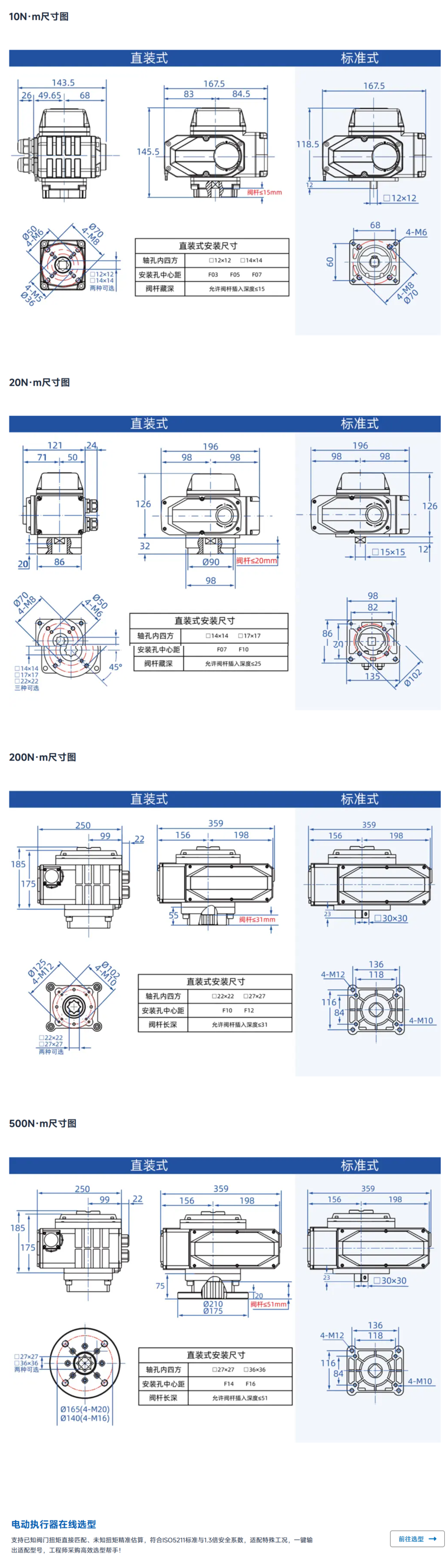

标准式角行程快开电动执行器10NM安装尺寸图

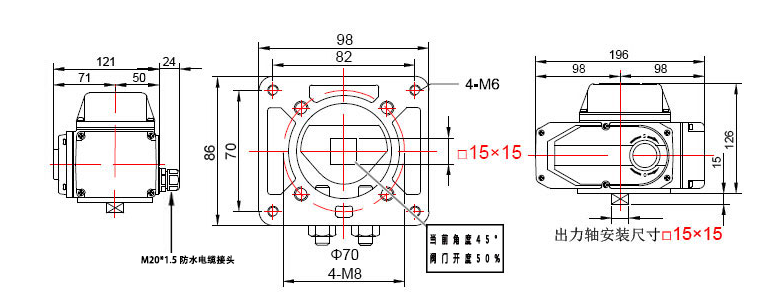

标准式角行程快开电动执行器20/50NM安装尺寸图

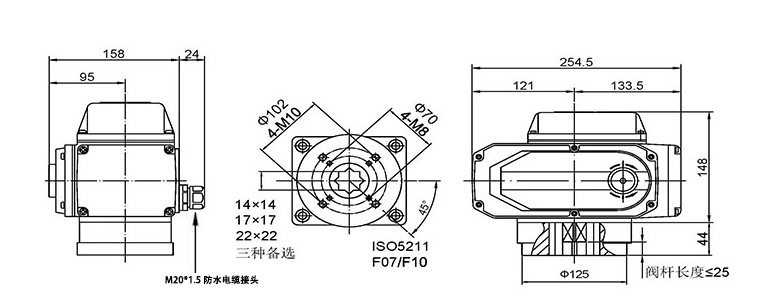

标准式角行程快开电动执行器75/100NM安装尺寸图

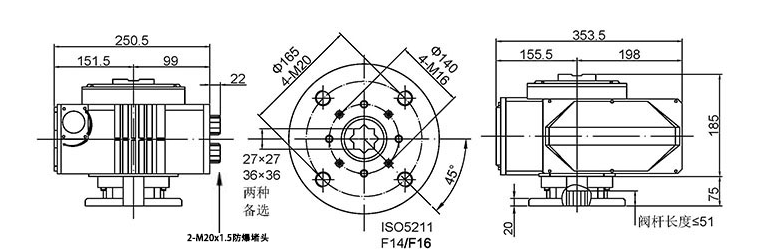

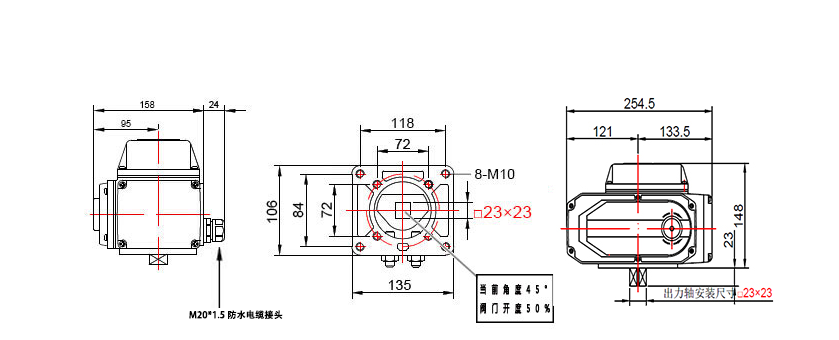

标准式角行程快开电动执行器200/500NM安装尺寸图

符合ISO5211高平台阀门标准的直装式安装连接板和轴套

直装式快开电动执行器10NM安装尺寸图

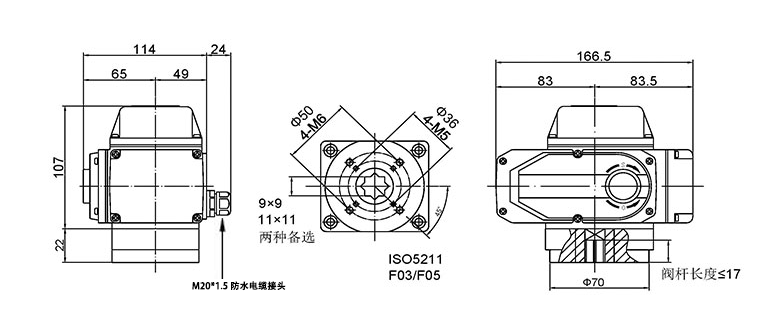

直装式快开电动执行器20/50NM安装尺寸图

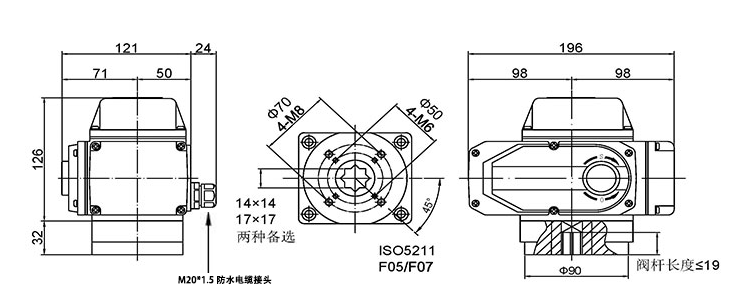

直装式快开电动执行器75/100NM安装尺寸图

直装式快开电动执行器200NM安装尺寸图

直装式快开电动执行器500NM安装尺寸图

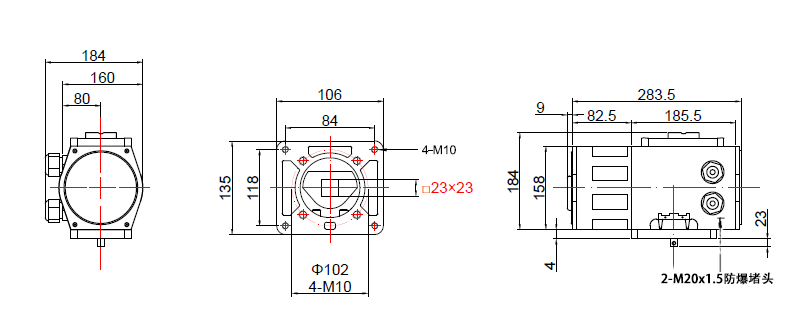

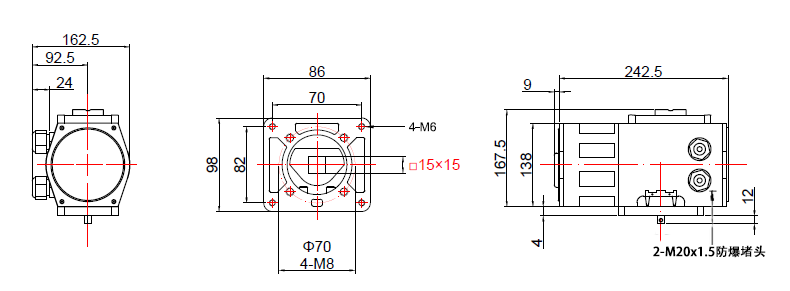

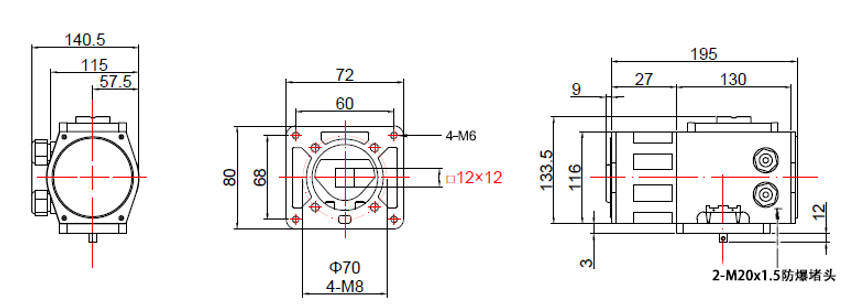

防爆型快开电动执行器10/20NM安装图

防爆10 20.png

防爆型快开电动执行器50/75NM安装图

防爆50 75.png

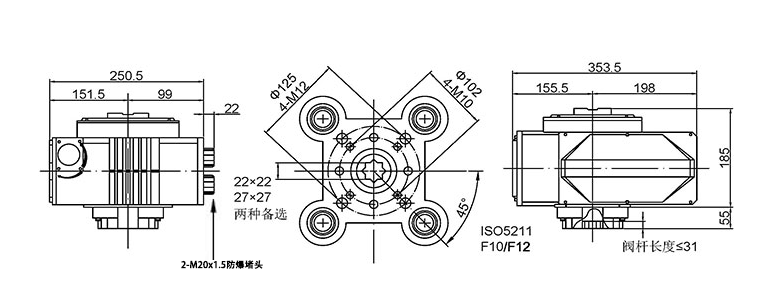

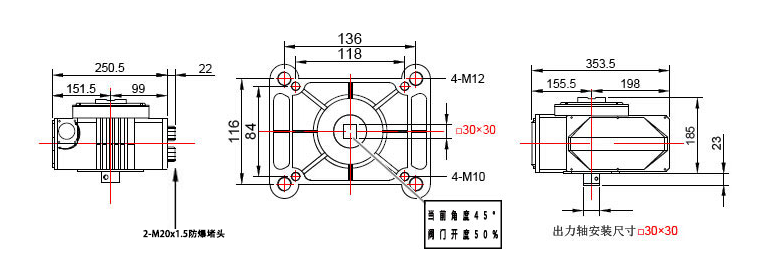

防爆型快开电动执行器100/200NM安装图

防爆100 200.png

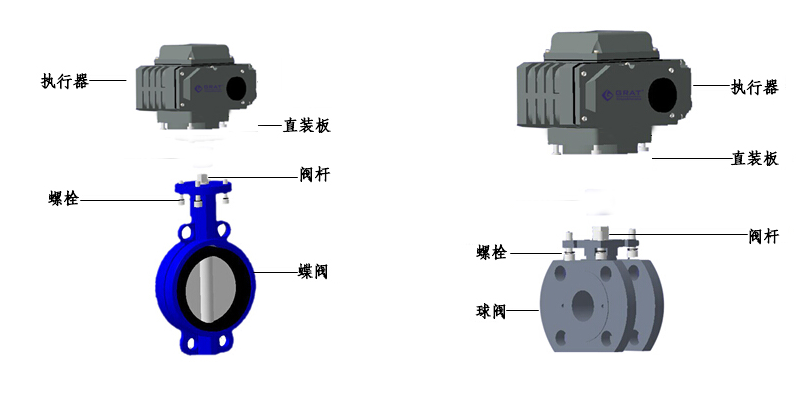

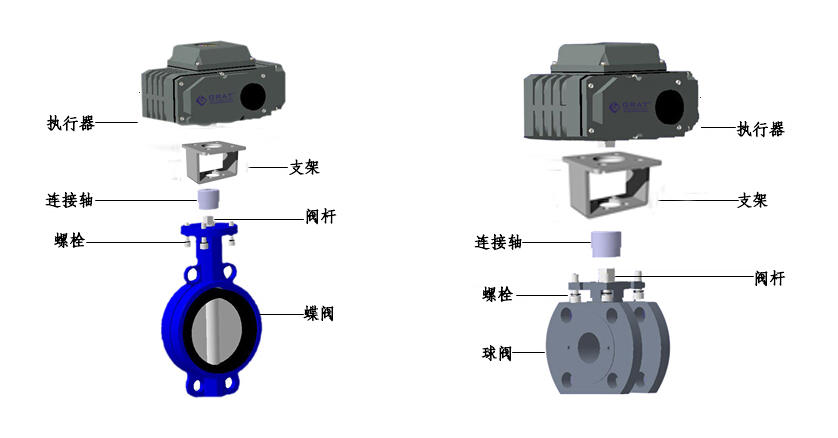

快开电动执行器连接阀门示意图



控制电路	型号代码	电路图	视频地址
开关动作模式：通过交流开关量实现开启，关闭操作，并输出一组只是全开，全闭的有源位置信号。	S		点击查看
开关动作模式：输出无源触点信号。结构：带两个中间位置开关。	MS		点击查看
开关动作模式：输出 0～1000Ω反馈信号。结构：带500Ω或1KΩ电位器。	PIU		点击查看
开关动作模式：通过开关电路控制阀门开启角度与电位器阻值对应，并同时实现中间位置控制功能。结构：带电位器和中间位置开关。	SP		点击查看
开关动作模式：输出4～ 20mA阀位反馈信号。结构：带1KΩ电位器和R/I变换器。	CPT		点击查看
调节动作模式：输入4～20mA控制信号，输出4～20mA阀位反馈信号。结构：带1kΩ电位器和控制模块（伺服放大器）。	PCU		点击查看
通过外部直流电源向电路输出直流开关量控制开启，关闭程序，并输出一组对应全开，全闭位置的无源触点信号。	G		点击查看
通过外部直流电源向电路输出模拟量信号控制开启，关闭程序，并输出一组对应全开，全闭位置的模拟量信号。	PCU-DC24
通过外部三相电源倒相电路输出三相交流开关量控制开启，关闭操作并输出一组对应全开，全闭位置的无源触电信号。	H		点击查看
数字模块-DC-电路图	DC
数字模块-AC-电路图	AC
