特点

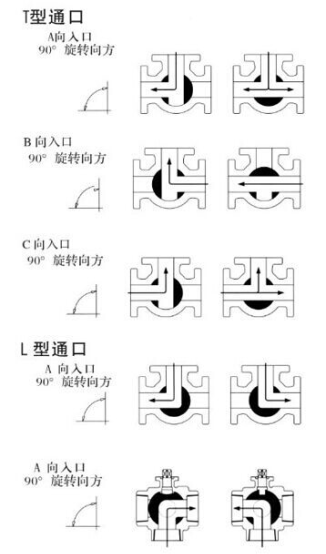

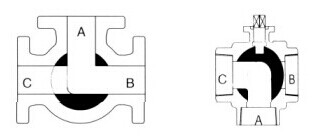

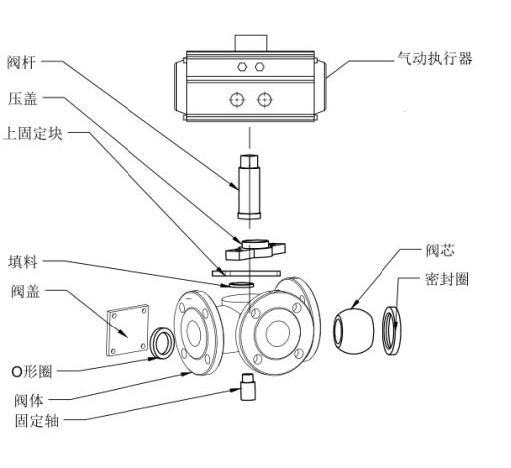

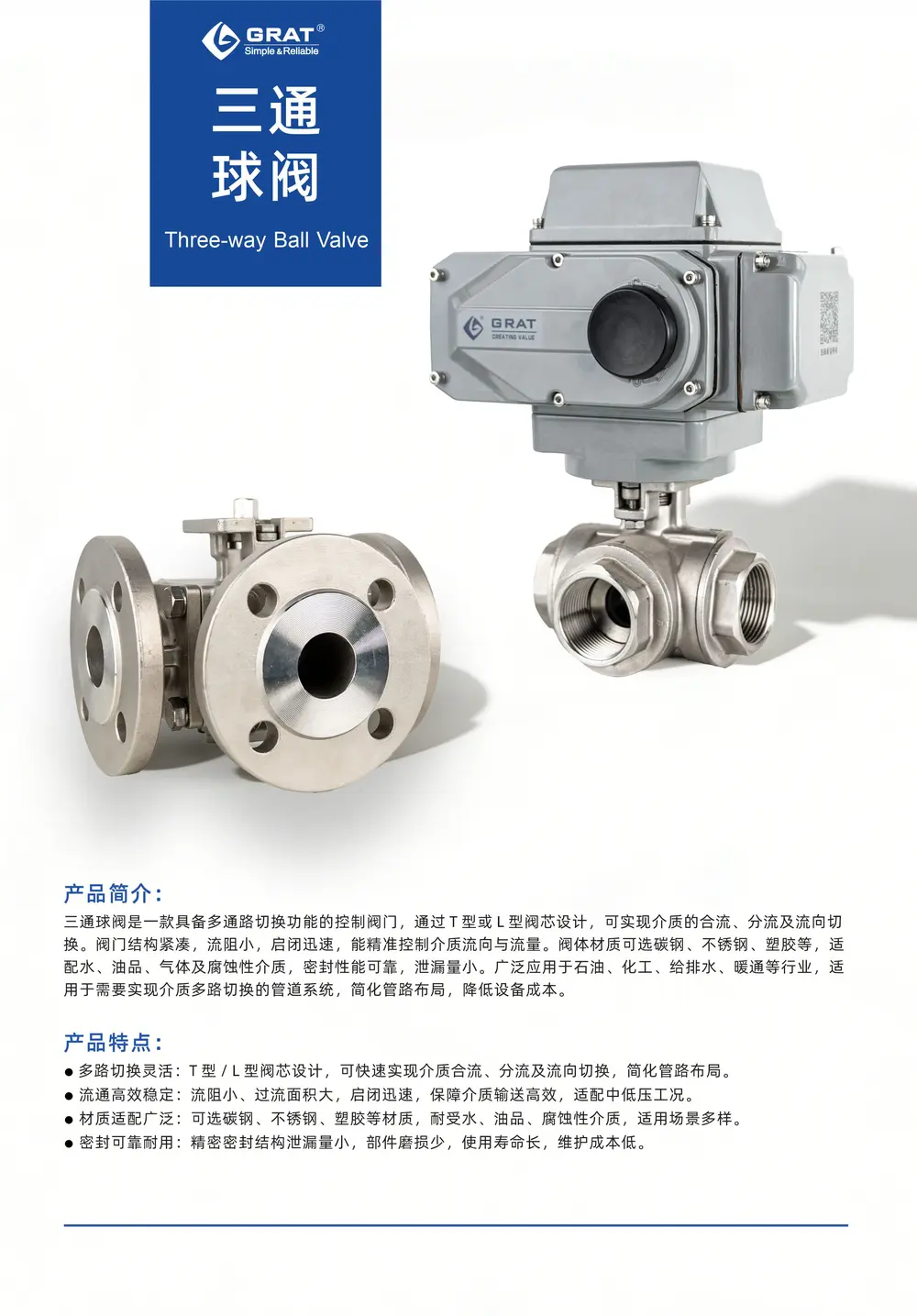

三通球阀用于分流或汇合流通,是具有二面或四面阀座的多通 口球阀,任一通口可用作入口面无泄漏,三通既可L型通口也可T型 通口。

T型流道采用4面阀座,受力平衡,密封可靠,
主要用于分流、混流、换向以及三通道的完全开放。

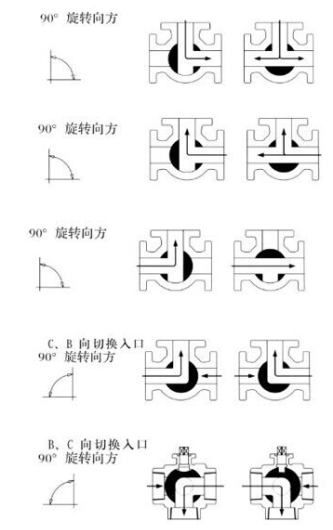

L型流道采用2面阀座,主要用于流路的换向。


主要参数
| 公称通径 | DN15~100 |
| 工作电源 | AC110V,AC220V,AC380V,DC24V |
| 执行器扭矩/材质 | 铸铝合金 |
| 介质温度 | 0~120℃ |
| 环境温度 | -30℃-60℃ |
| 公称压力 | 0.1~6.4MPa |
| 控制方式 | 开关控制 |
| 气动作用方式 | 单作用(带弹簧复位)或双作用 |
| 动作时间 | 4-90秒 |
| 适用工况 | 空调、消防系统、水处理、管路吹扫、分析仪器、烟气采样等 |
| 连接方式 | 内螺纹连接,法兰 |
| 密封形式 | 软密封 |
| 阀体材质 | SUS304、SUS316,WCB |
| 阀芯材质 | SUS304、SUS316 |
| 密封圈材质 | EPDM、PTFE |
| 防护等级 | IP67 |
| 安装方式 | 任意角度安装(为延长寿命最好水平或倾斜安装) |
| 设计与制造标准 | GB12237-2021 API 6D |
| 法兰标准 | GB/T 9124.1-2019、GB/T 9124.2-2019、GB17241.6-2008 |
| 结构长度标准 | GB12221-2005 |
| 检验标准 | API 598 |
安装尺寸

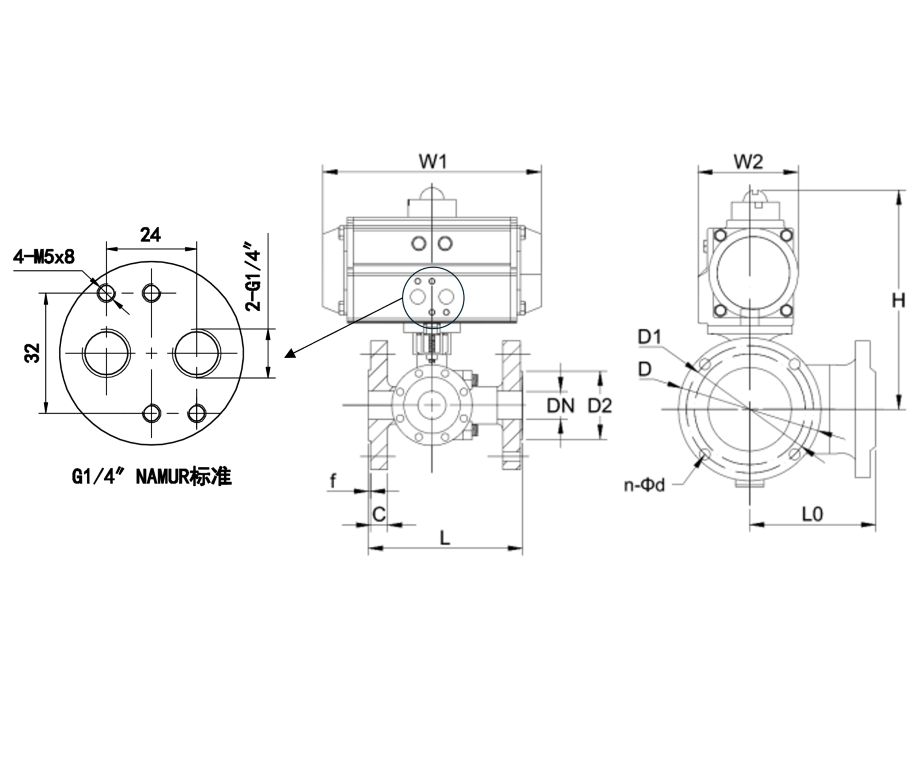

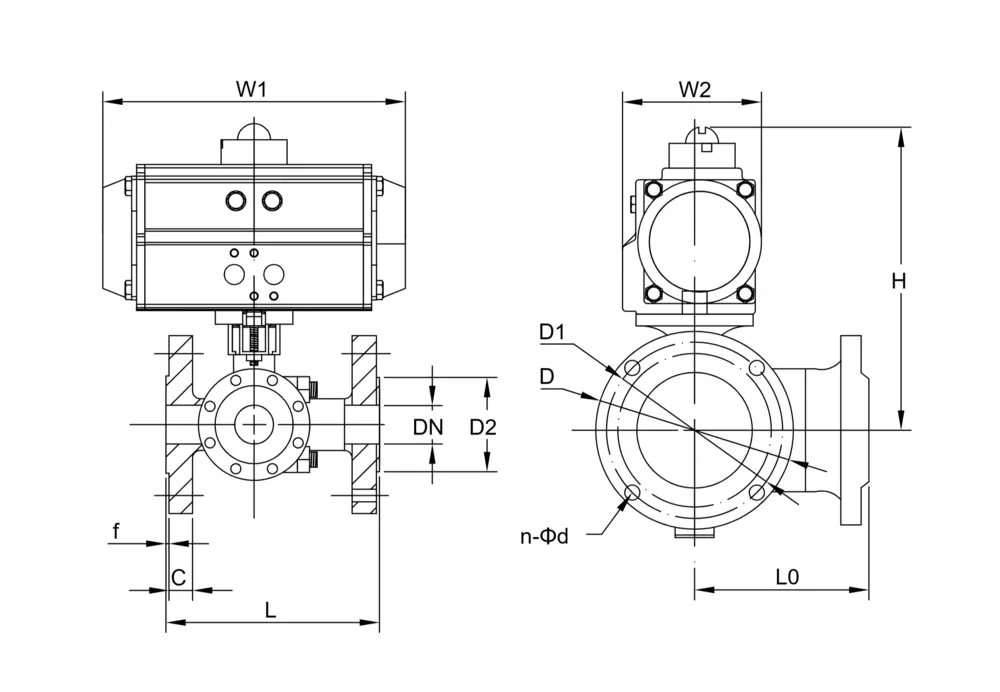

1、法兰式气动三通球阀连接安装尺寸

| 通径 | L | L0 | D2 | C | f | D | D1 | n-Φd | 双作用 | 单作用 | ||||
| H | W1 | W2 | H | W1 | W2 | |||||||||
| (DN) | ||||||||||||||
| 15 | 150 | 75 | 45 | 14 | 2 | 95 | 65 | 4-Φ14 | 202 | 147 | 72 | 202 | 147 | 72 |
| 20 | 160 | 80 | 55 | 14 | 2 | 105 | 75 | 4-Φ14 | 216 | 147 | 72 | 232 | 168 | 83 |
| 25 | 180 | 90 | 65 | 14 | 2 | 115 | 85 | 4-Φ14 | 238 | 168 | 83 | 250 | 184 | 95 |
| 32 | 200 | 100 | 78 | 16 | 2 | 135 | 100 | 4-Φ18 | 247 | 168 | 83 | 268 | 204 | 103 |
| 40 | 220 | 110 | 85 | 16 | 3 | 145 | 110 | 4-Φ18 | 272 | 184 | 95 | 289 | 262 | 109 |
| 50 | 240 | 120 | 100 | 16 | 3 | 160 | 125 | 4-Φ18 | 287 | 204 | 103 | 311 | 268 | 122 |
| 65 | 260 | 130 | 120 | 16 | 3 | 180 | 145 | 4-Φ18 | 311 | 262 | 109 | 369 | 301 | 142 |
| 80 | 280 | 140 | 135 | 18 | 3 | 195 | 160 | 8-Φ18 | 351 | 268 | 122 | 410 | 390 | 152 |
| 100 | 320 | 160 | 155 | 20 | 3 | 215 | 180 | 8-Φ18 | 413 | 301 | 142 | 455 | 458 | 174 |
注:气动阀门根据不同的使用介质、阀门的扭矩及控制方法,其适配的执行器型号可能有所不同,相关尺寸有所变化。

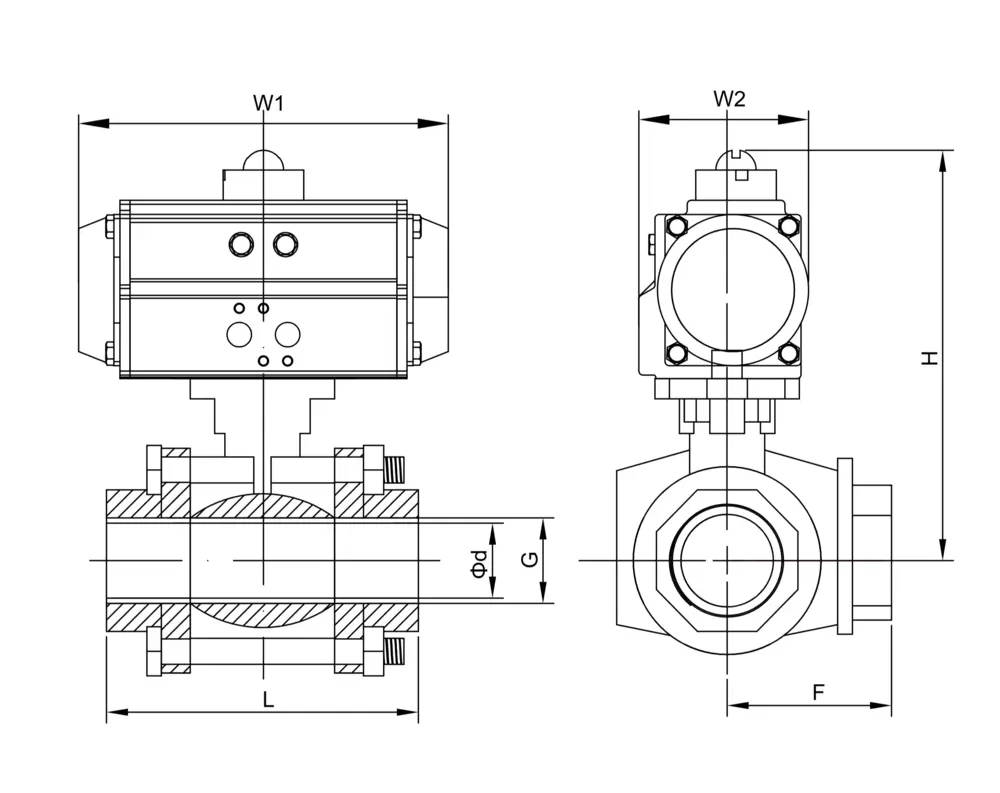

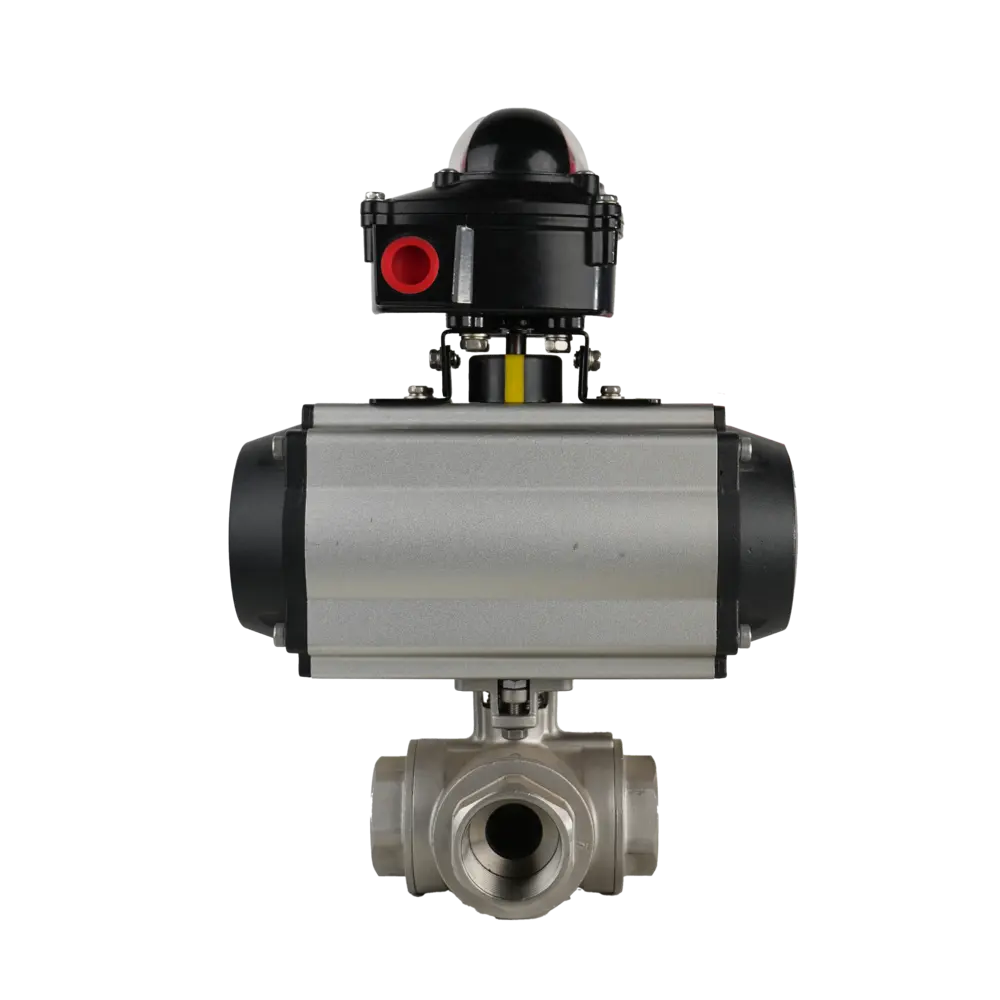

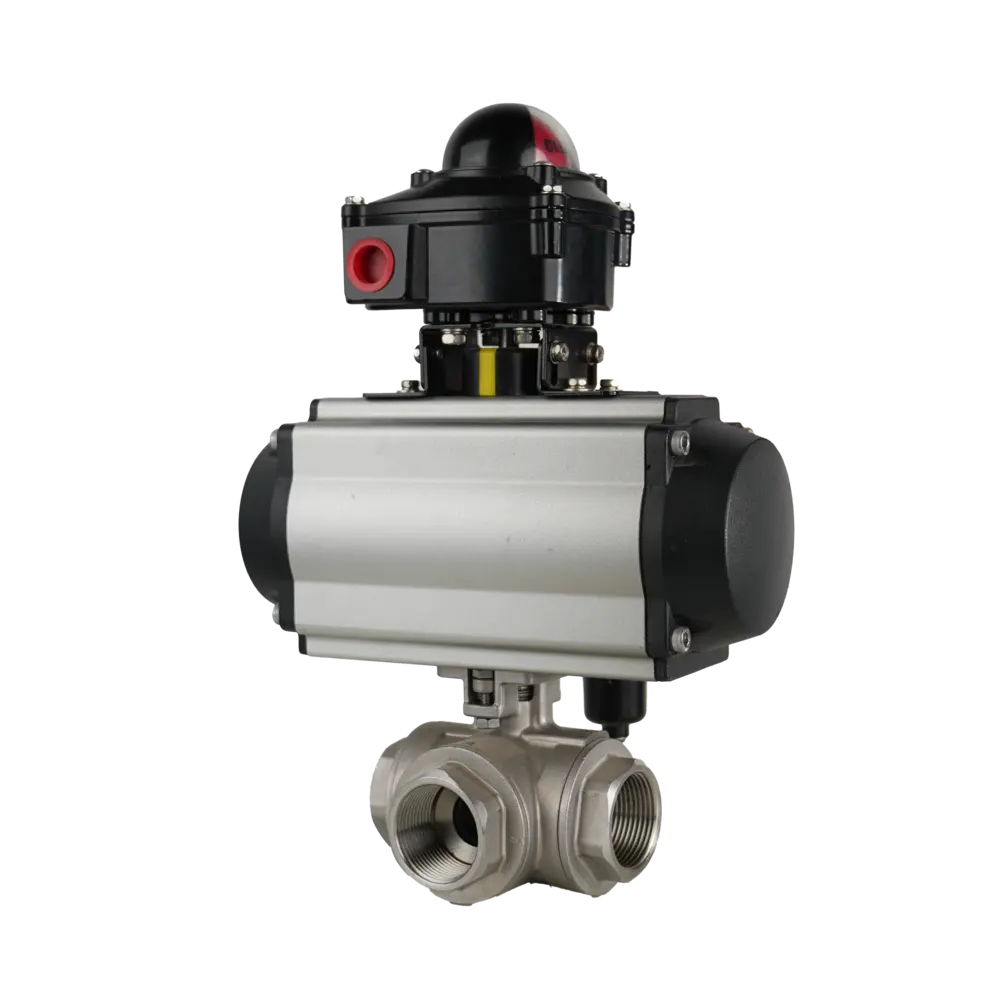

2、内螺纹气动三通球阀连接安装尺寸

| 通径 | L | G | Φd | F | 双作用 | 单作用 | ||||
| H | W1 | W2 | H | W1 | W2 | |||||
| (DN) | ||||||||||
| 12 | 70 | 螺纹 标准 NPT BSP DIN etc | 12 | 40 | 182 | 147 | 72 | 182 | 147 | 72 |
| 15 | 83 | 15 | 42 | 184 | 147 | 72 | 184 | 147 | 72 | |
| 18 | 89 | 18 | 54 | 194 | 147 | 72 | 210 | 168 | 83 | |
| 25 | 116 | 25 | 60 | 219 | 168 | 83 | 231 | 184 | 95 | |
| 32 | 134 | 32 | 68 | 230 | 168 | 83 | 251 | 204 | 103 | |
| 38 | 152 | 38 | 84 | 246 | 184 | 95 | 263 | 262 | 109 | |
| 50 | 200 | 50 | 98 | 274 | 204 | 103 | 298 | 268 | 122 | |
| 65 | 240 | 65 | 106 | 311 | 262 | 109 | 369 | 301 | 142 | |
| 80 | 278 | 80 | 114 | 350 | 268 | 122 | 409 | 390 | 152 | |
注:气动阀门根据不同的使用介质、阀门的扭矩及控制方法,其适配的执行器型号可能有所不同,相关尺寸有所变化。

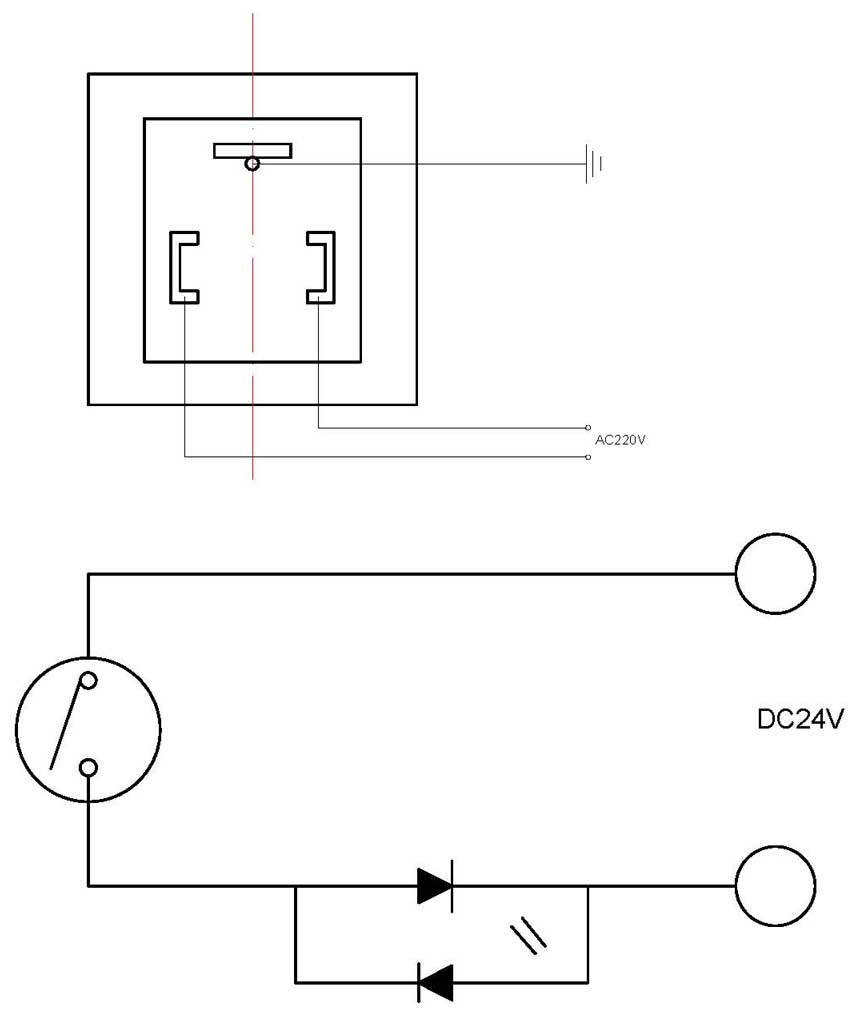

开关型接线图

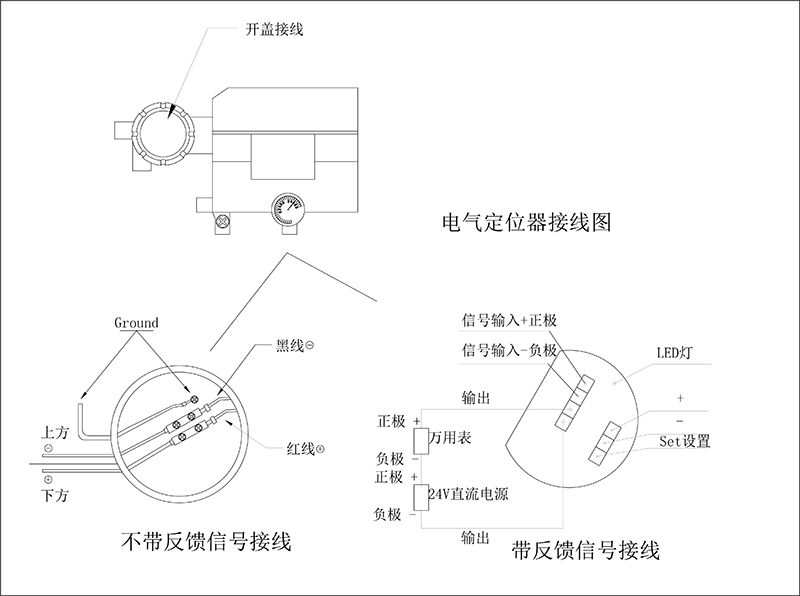

调节型接线图
