负压废气管路阀门调试频繁翻车，多半不是阀体质量问题，而是常压选型逻辑错用在负压工况！现场常见三大故障：
- 低开度风量漂移，设定开度与实际风量严重不符，调节失控；
- 阀杆倒灌漏气，管路负压无法保压，风机空载耗电居高不下；
- 负荷小幅波动，整套通风废气系统直接失稳。
负压管路气流受力方向与常压管路完全相反，阀芯受力、密封承压、流量调节特性均存在本质差异，照搬常压阀门选型、调试经验，必然引发各类现场问题。
一、负压空气管路阀门三大共性顽疾
复盘上百个废气通风项目，负压调节阀高频出现三类调试难题：
小开度控风失效
低开度区间风量不受控，微小负荷波动就会引发风量大幅偏移，恒风量工艺无法稳定运行；
阀杆漏气失压
负压单向拉扯阀芯，普通填料密封无法防倒灌，负压持续损耗，废气收集不达标；
调试改造成本高
阀门流量曲线和工艺不匹配，需反复调试执行器参数，严重时只能更换阀体。
目前负压废气系统主流调节阀：电动单座调节阀、电动V型调节球阀。常压工况二者性能相近，但负压含尘废气工况下，稳定性、密封性、使用寿命差距极大。
二、两款阀门结构与工作原理

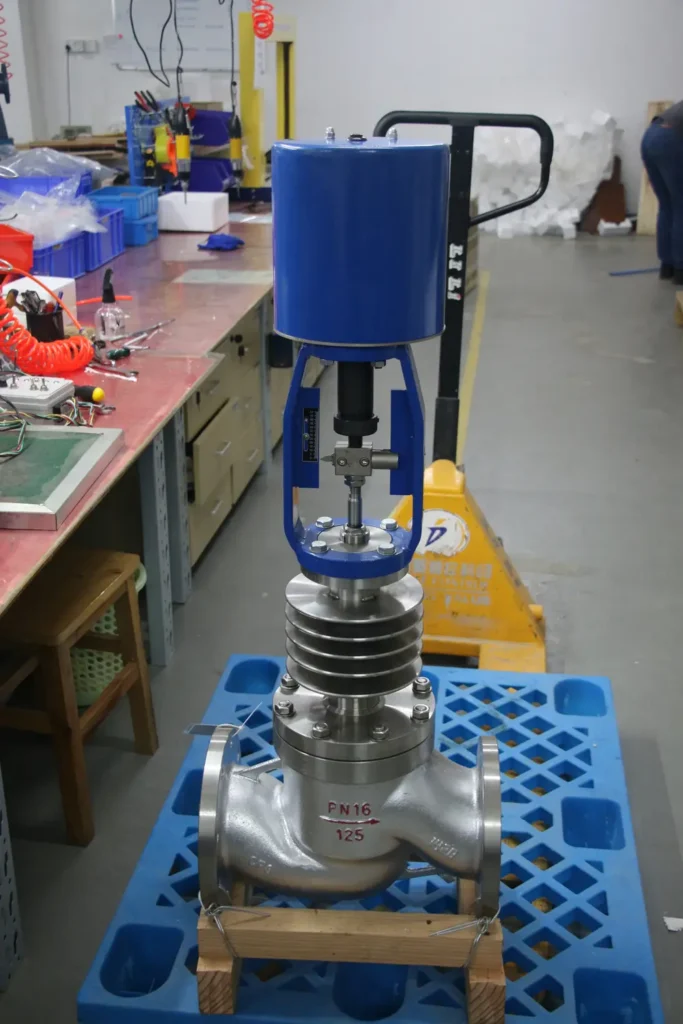

1、电动单座调节阀
工作原理：执行器带动阀芯垂直升降，改变流通面积，实现线性风量调节。
✅ 核心优势：流量线性度好，中开度调节精度高，软密封可实现全关零泄漏。
❌ 核心短板：有效调节区间窄；负压下阀芯受单向拉力，易抖动漏气；小开度气流冲刷磨损快；大口径自重高、造价贵；流道易积灰，不耐粉尘。

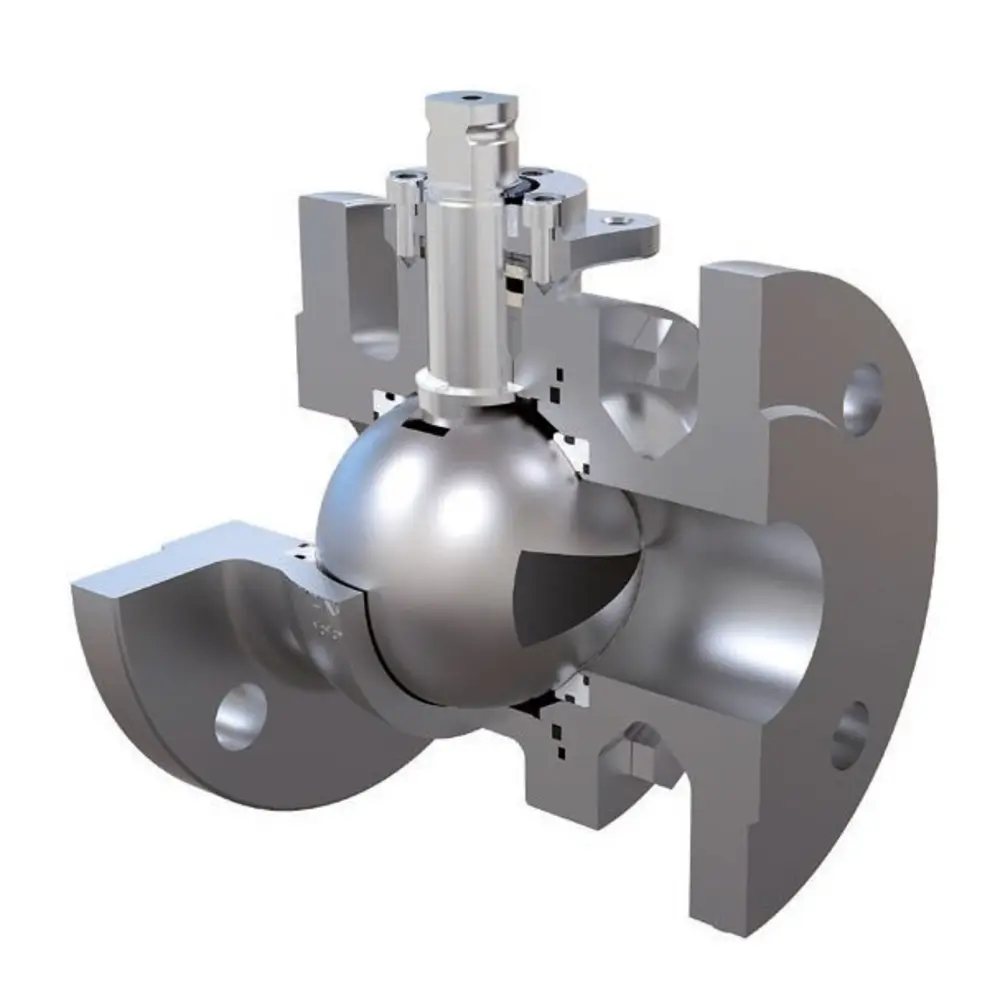

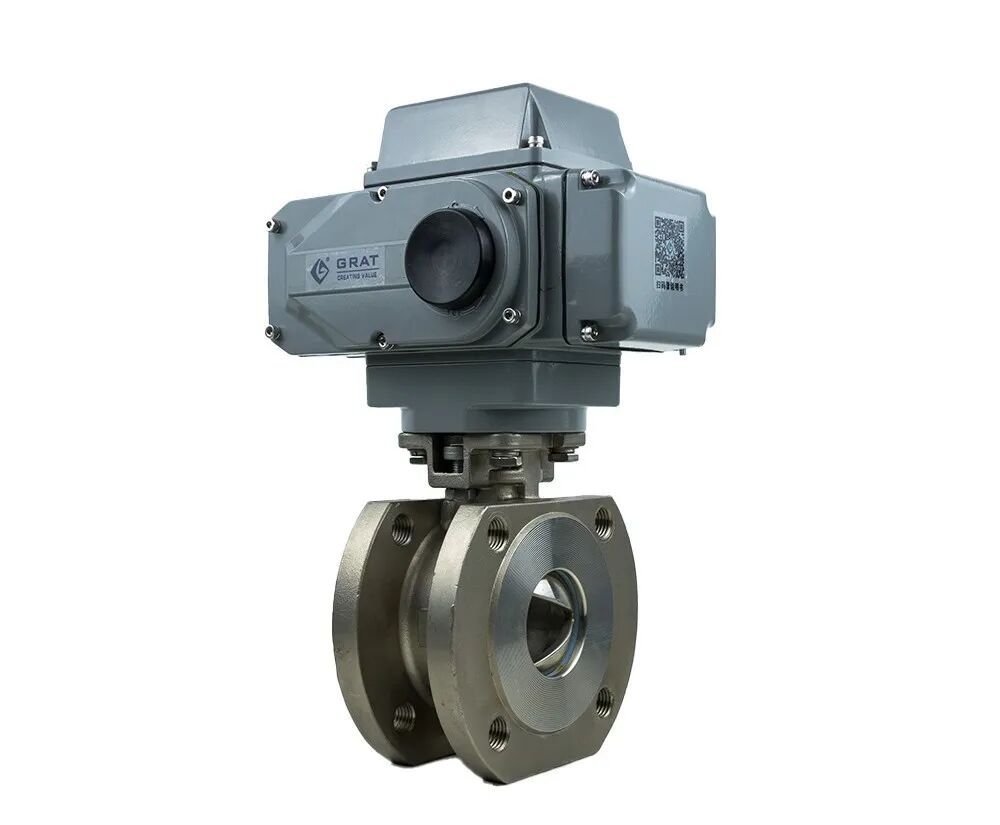

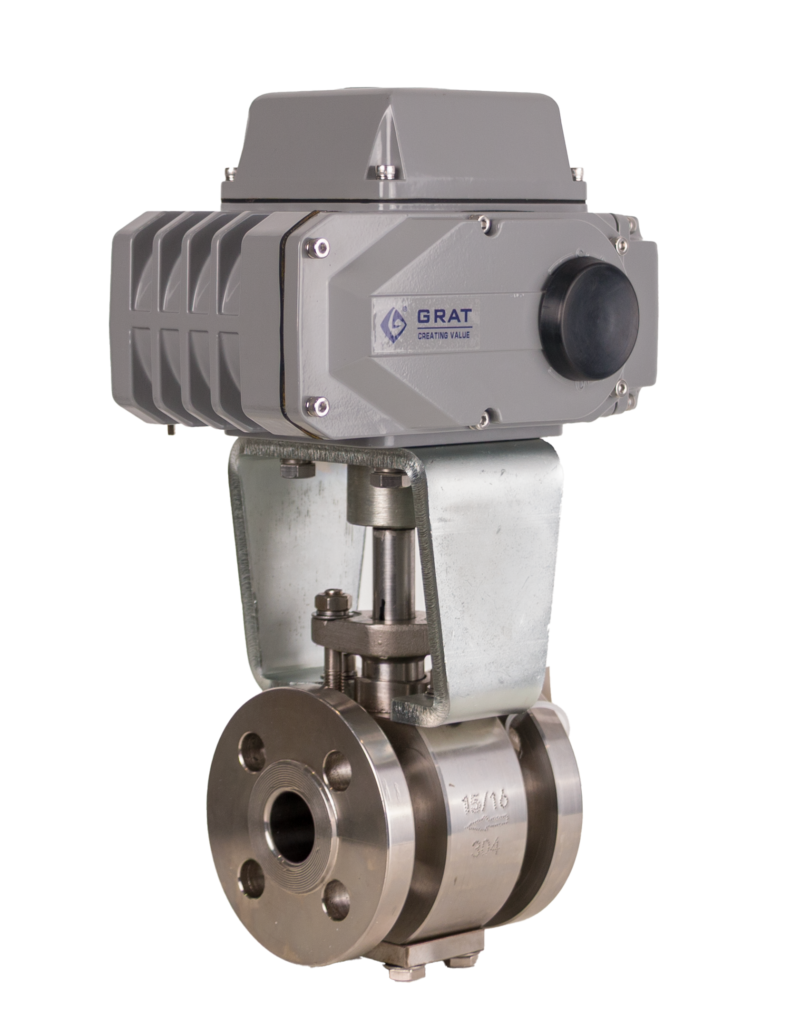

2、电动V型调节球阀
工作原理：执行器带动球体0-90°旋转，依靠V型切口调节流通风量。
✅ 核心优势：全开度调节稳定，可调比大；直通流道流阻小，节能效果好；球体自带剪切自清功能，防粉尘卡涩；球体周向均匀受压，负压工况无单向拉力，密封可靠；同口径体积小，运维成本更低。
❌ 核心短板：等百分比流量曲线，极致线性调节精度略逊于单座阀。
三、技术性能对比
| 对比维度 | 电动单座调节阀 | 电动 V 型调节球阀 |
|---|---|---|
| 运动方式 | 直行程（阀芯垂直升降） | 角行程（球体旋转 90°） |
| 流量特性 | 直线 / 等百分比 | 近似等百分比 |
| 固有可调比 | 50:1 | 100:1 ～ 300:1 |
| 最佳调节开度 | 50% ～ 70% | 30% ～ 70% |
| 小开度调节性能 | ＜50% 开度易产生冲刷、气蚀 | 30%-50% 低开度仍能保持稳定控制 |
| 泄漏等级 | 可达 VI 级（软密封零泄漏） | 可做到零泄漏（兼具切断功能） |
| 流通能力 | 流阻较小，S 流线型通道 | 流阻极小，流通能力大 |
| 抗堵 / 自洁能力 | 较弱，不适用于含颗粒介质 | V 型切口具有剪切和自洁功能 |
| 适用介质 | 清洁气体、液体、蒸汽 | 气体、液体、含纤维 / 颗粒介质 |
| 体积与重量 | 相对较大 | 同样口径下更小、更轻 |
| 口径范围 | DN20 ～ DN250 | DN25 ～ DN400 |
四、故障根源拆解
风量漂移：调节区间不匹配
单座阀仅适合50%以上中开度稳定工况，小开度气流流速激增，风量彻底失控；
V型球阀30%开度即可稳定运行，完美适配车间变风量、间歇启停等动态工况。
阀杆漏气：受力结构先天差距
漏气核心和填料质量无关：
单座阀阀芯被负压持续向上拉扯，密封面被迫开裂；
V型球阀球体无单向拉力，原生密封就能锁住负压，无需额外改造。
介质适配：粉尘废气避坑关键
工业废气多含粉尘水汽，单座阀狭长流道极易积灰卡阀；V型球阀直通流道+剪切自清，从根源避免阀芯堵塞。
五、分口径精准选型方案
| 场景特征 | 推荐阀型 | 选型核心理由 |
|---|---|---|
| DN50~DN150・空气・追求最高调节分辨率和线性度・可能有小流量工作段 | ✅ 电动单座调节阀（配智能定位器 / 伺服执行器） | 直行程位置控制更细腻，±0.5% 调节精度更容易达标，阀芯可配等百分比曲面，适配小流量稳定控制 |
| DN150~DN300・空气・负压管路・希望低流阻・兼顾一定切断能力 | ✅ 电动 V 型调节球阀（智能执行器 + 硬密封 / PTFE） | 同口径下 Cv 值更大，压损更小，结构紧凑，安装空间需求低，综合成本更友好 |
| DN300~DN500・负压空气・大流通・调节精度 ±1.5% FS 够用 | ✅ 电动 V 型调节球阀（必须选） | 单座阀在此口径区间经济性、合理性均不足，V 型球阀是大口径空气管路的最优解 |
| 空气中含粉尘 / 纤维 / 水汽冷凝颗粒物 | ✅ V 型球阀优先 | V 型切口具备剪切自洁功能，不易卡涩；单座阀窄流道易积垢、卡住，不适用于含杂质介质 |
| 要求调节 + 严密切断二合一（一个阀搞定） | ✅ V 型球阀（硬密封 / 软密封） | 可同时实现零泄漏严密切断 + 等百分比线性调节，无需额外搭配切断阀，节省成本与安装空间 |
| 高温空气（>200℃） | 两者都可，单座阀有更成熟的散热片 / 加长阀盖方案；V 型需选金属硬密封 + 高温填料 | 选型需结合具体温度、现场安装条件综合判定 |
六、总结
结合负压空气管路实测工况，两款阀门最终选型总结清晰如下：
- 电动单座调节阀：DN50-DN125小口径、洁净空气、追求高精度线性调节首选，负压工况必须加装波纹管密封，不可长期低开度运行。
- 电动V型调节球阀：DN150-DN500中大口径、含微量粉尘工况首选，负压运行稳定，自带剪切自洁，可同时满足调节+切断需求，性价比更优。
现场通用避坑要点：
①想要达标高精度调节，两款阀门均需搭配智能高精度电动执行器；
②中高负压选硬密封，低负压洁净管路可选软密封。
