硬密封电动蝶阀-武汉格莱特控制阀有限公司

所属类别：电动蝶阀

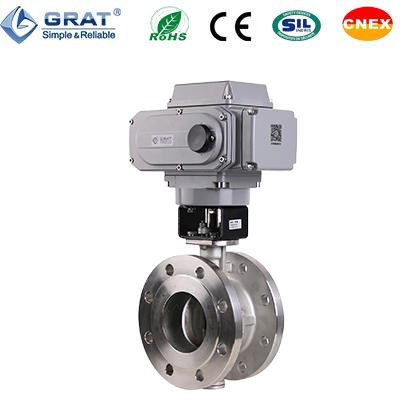

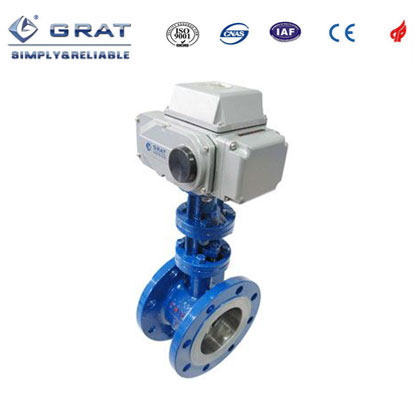

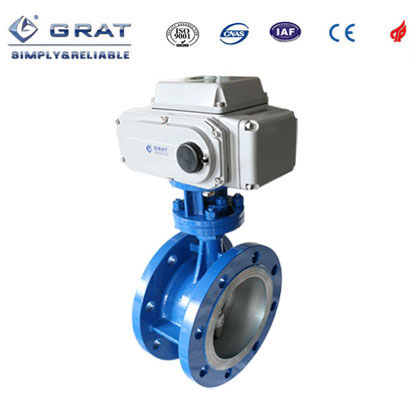

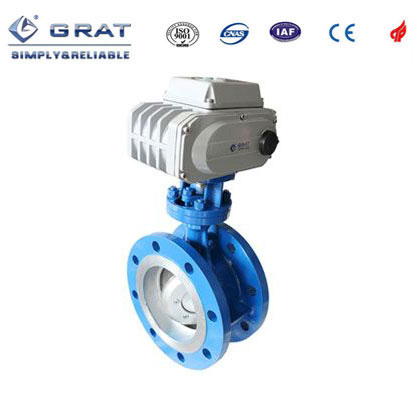

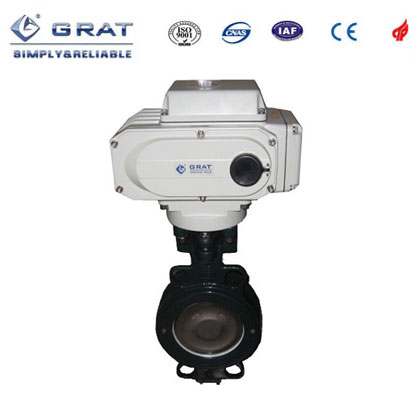

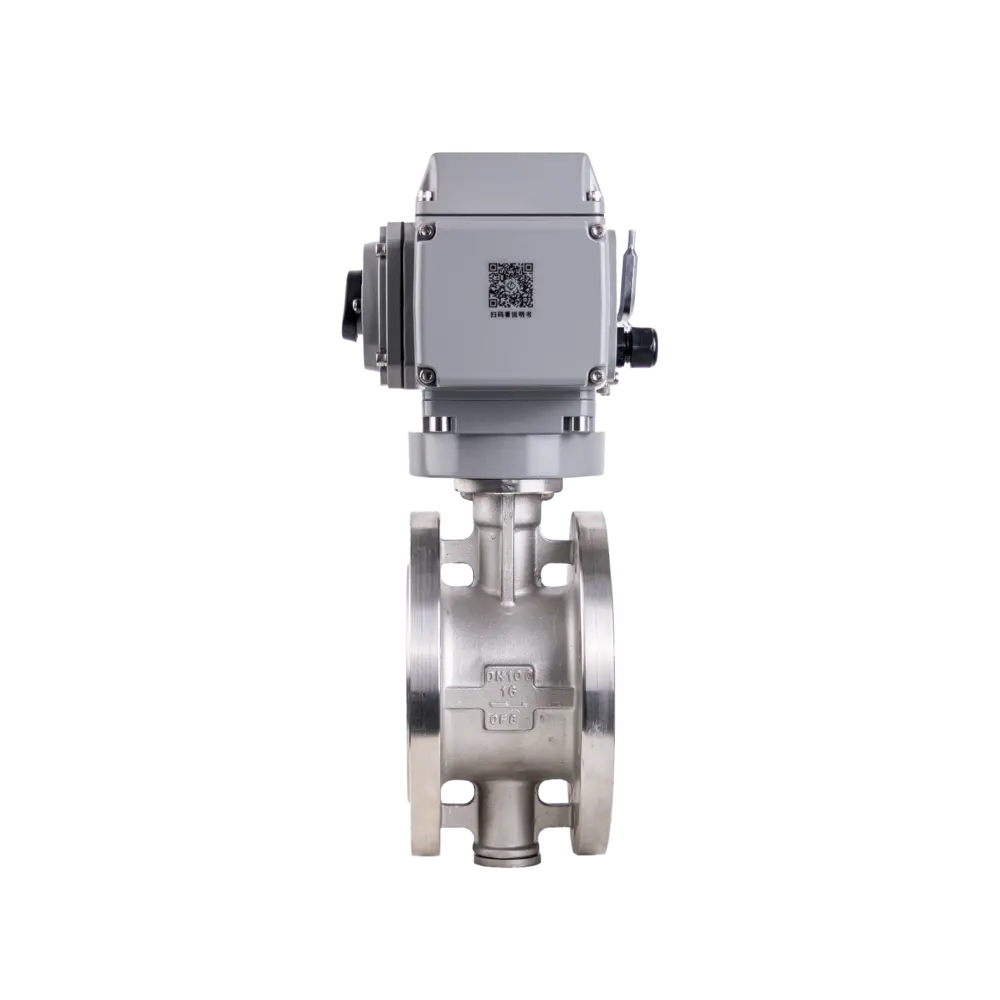

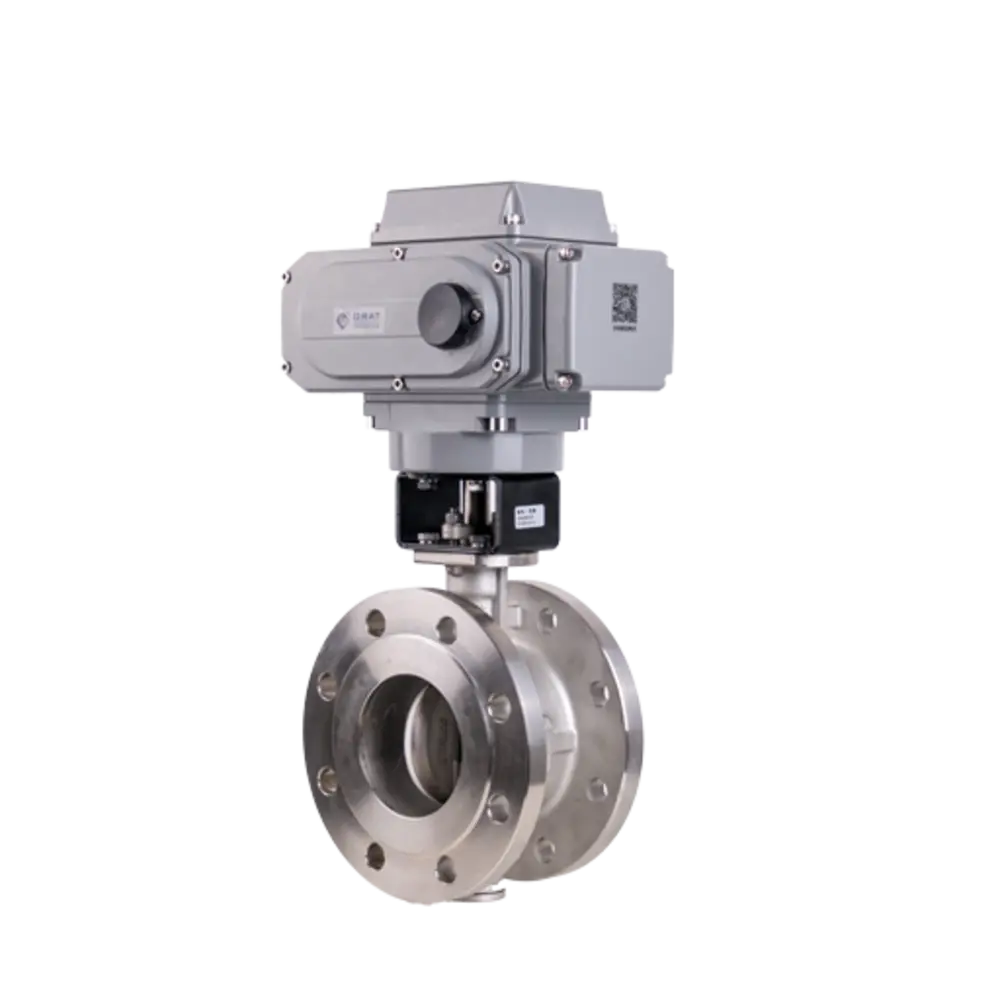

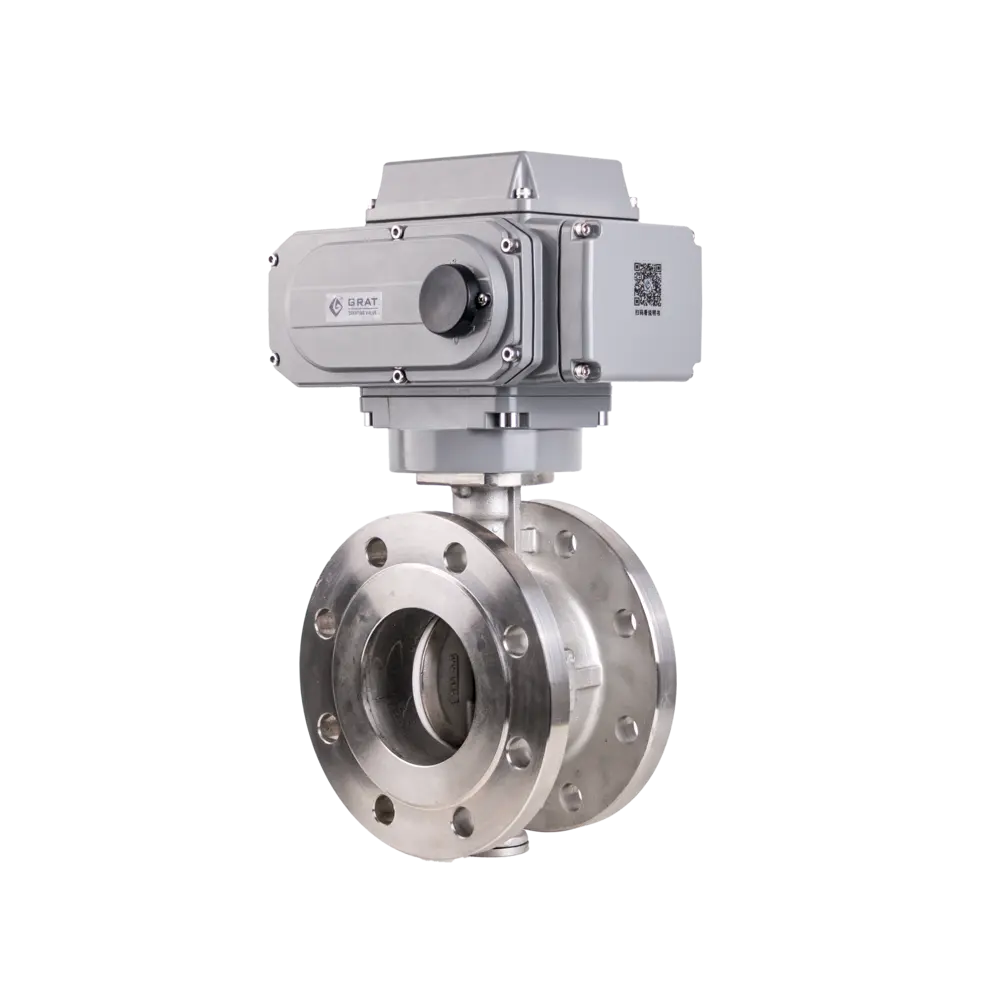

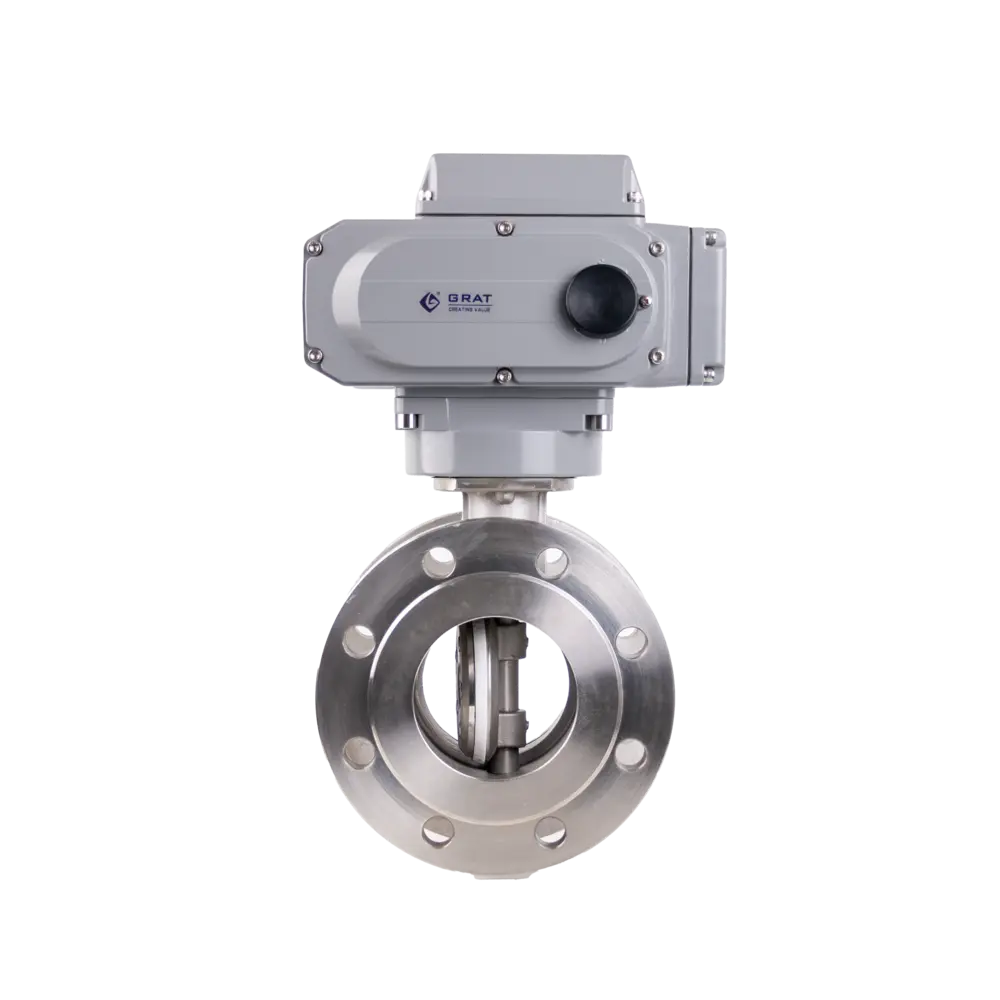

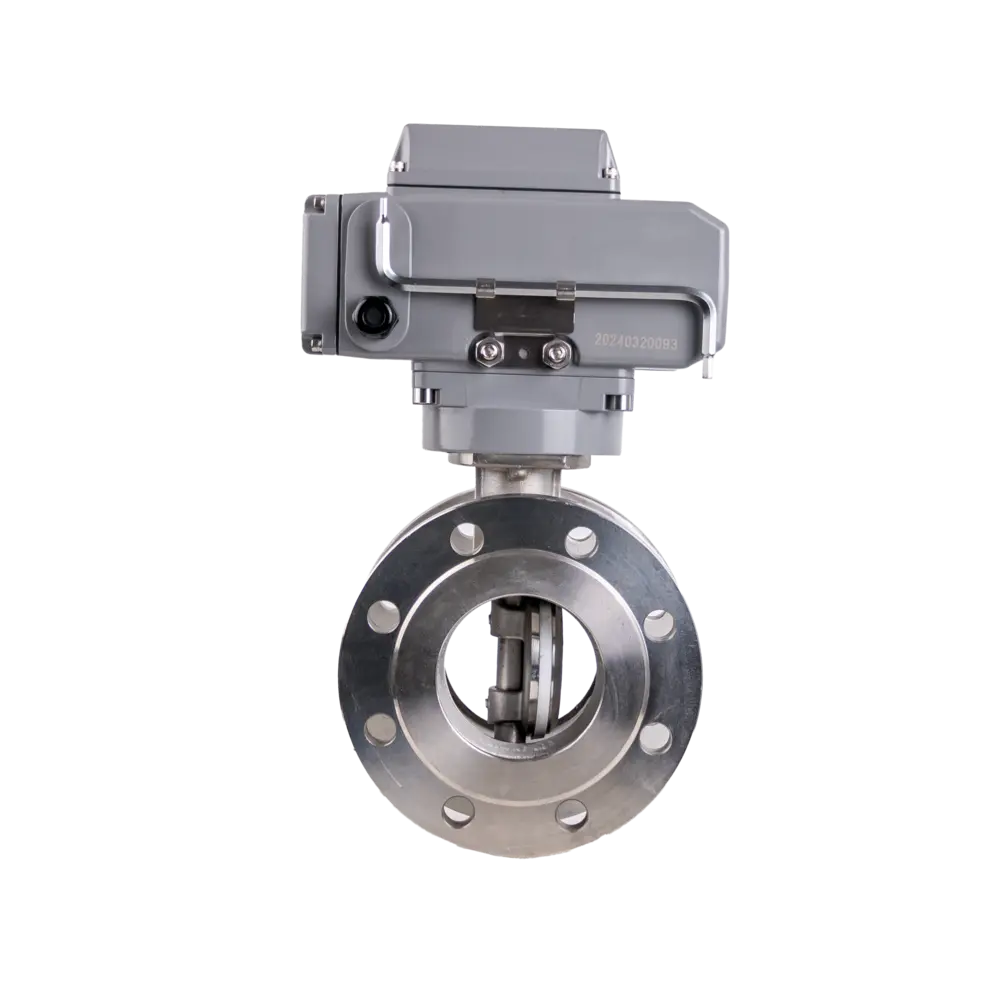

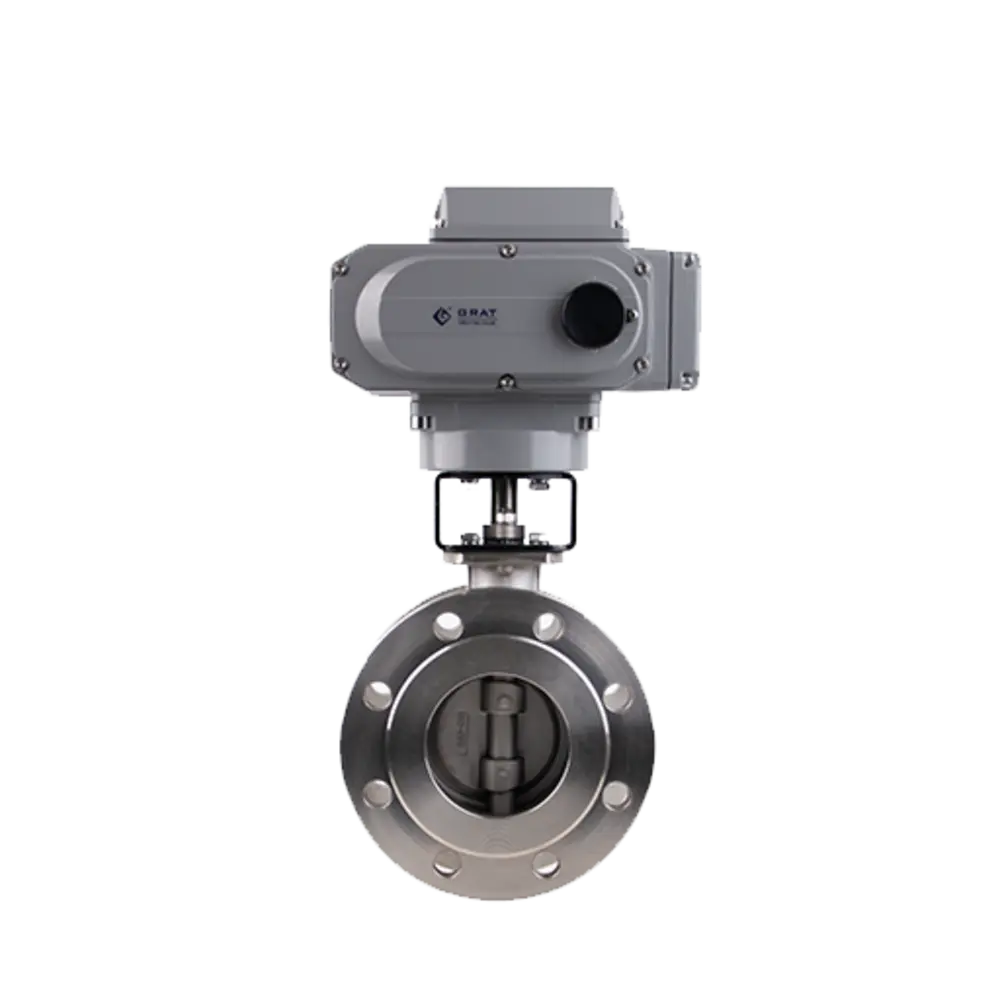

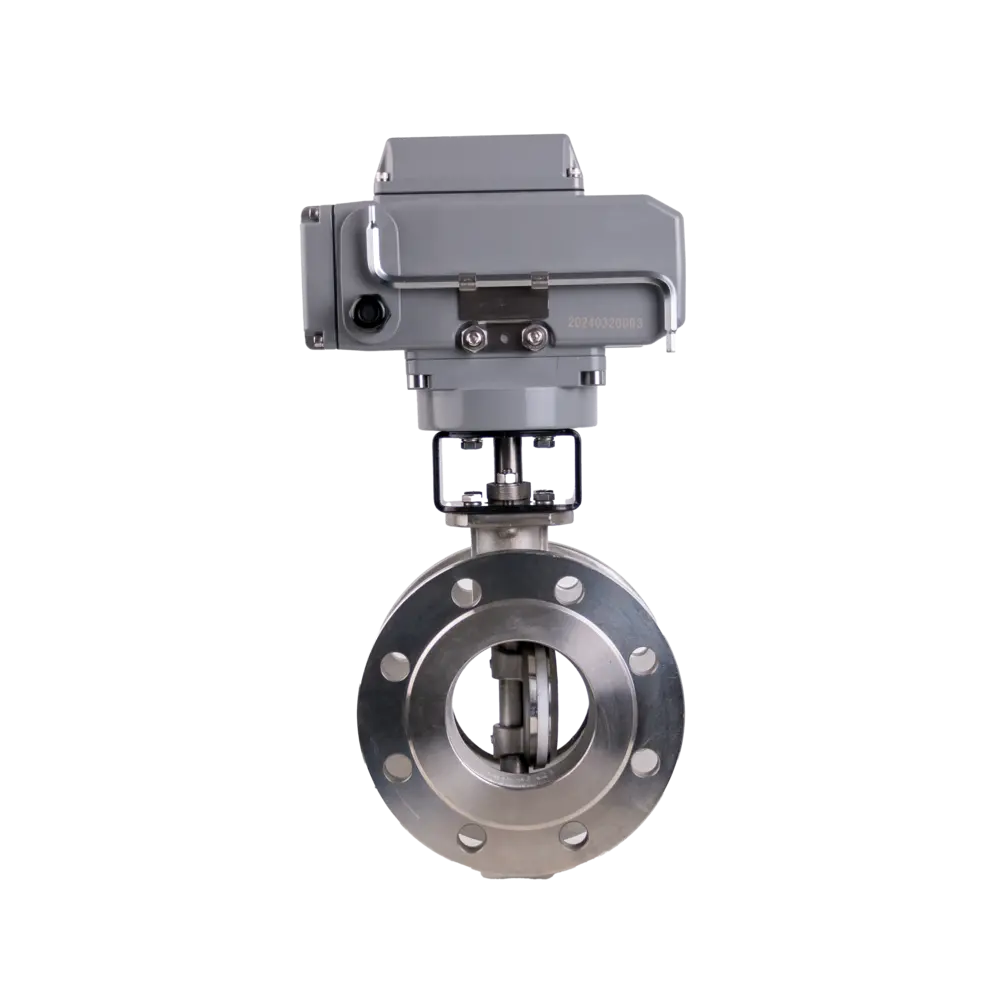

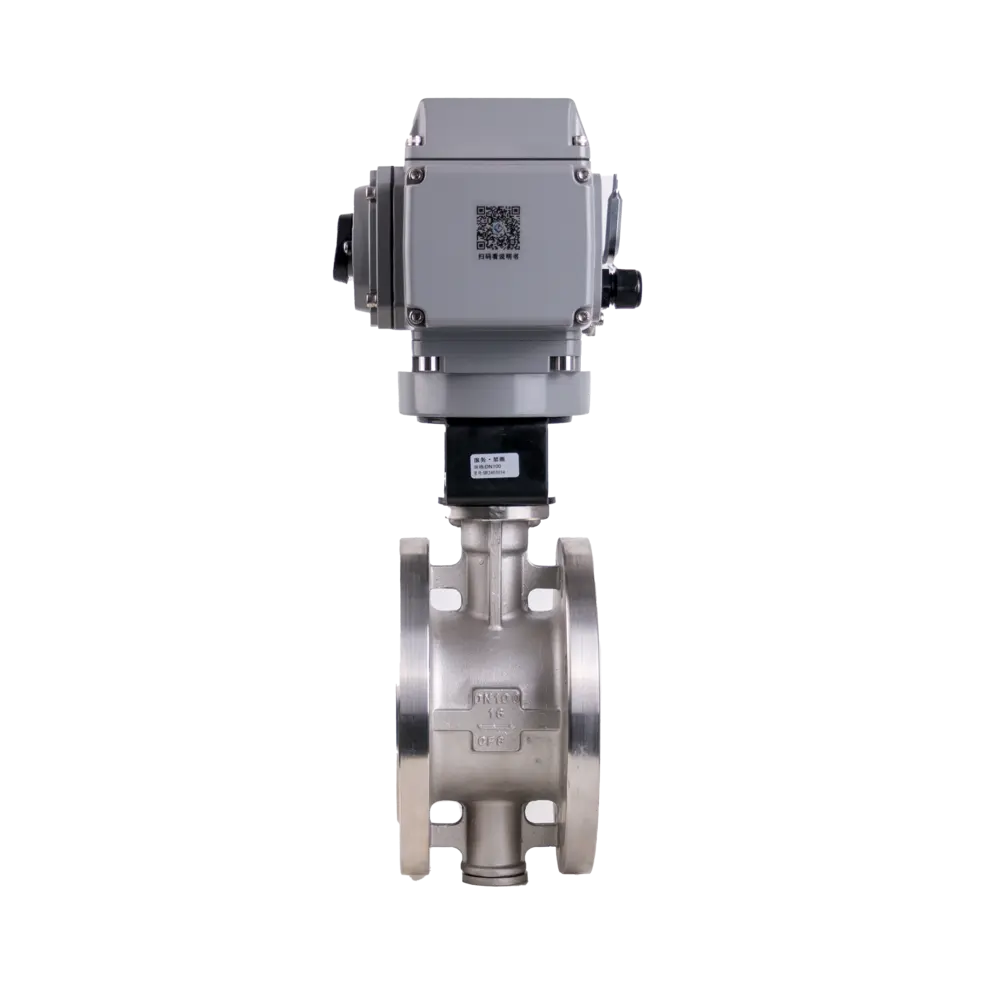

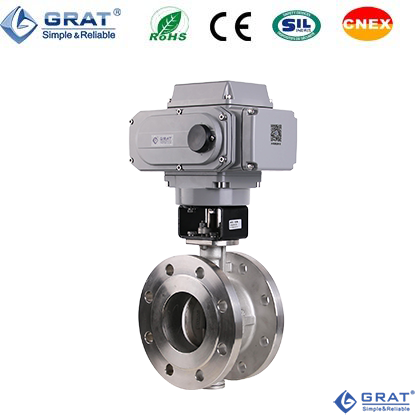

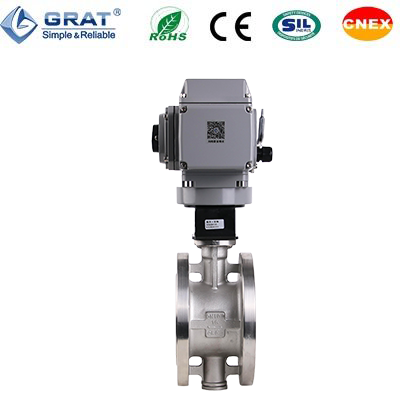

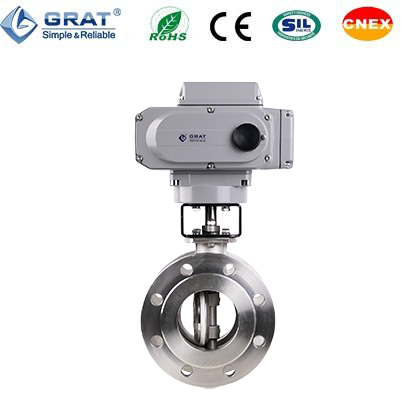

产品名称：硬密封电动蝶阀
产品简介：

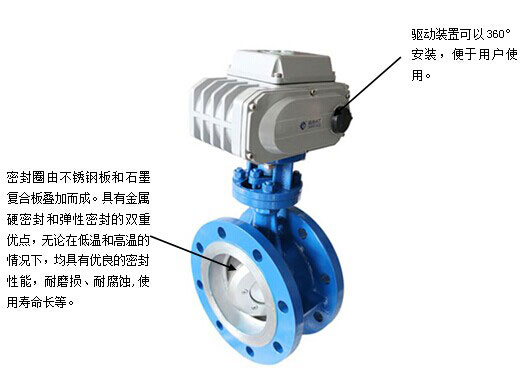

硬密封电动蝶阀为三偏心金属密封结构密封形式为金属对金属密封可调换金属密封圈。密封圈由不锈钢板和石墨复合板叠加而成。

主要适用于石油、化工、发电、冶金及城市供热系统水道管路上作为调节和截流设备使用。

1、DDS开关调试专利技术：旋转刻度盘顶部旋钮即可轻松完成电动执行机构与阀门连接后的电气、机械位置校准调试！从原来5步调试到DDS技术的1步到位！我们懂你的烦恼简单的一步调试，只需要一个内六角扳手按照你预设的角度轻松旋转刻度盘上的调试螺钉到达位置。 DDS开关调试技术专利号：ZL2014 2 0595730.6
	2、PPD专利定位技术：定位精度提高5倍达到±0.1%，电位器使用寿命提高2倍达到100万次。 PPD专利定位技术专利号：ZL2010 2 0225919.8
3、超过10万次的现场无故障运转寿命，让您的系统运转可靠无忧！电动执行器10万次寿命检测报告（如右图）

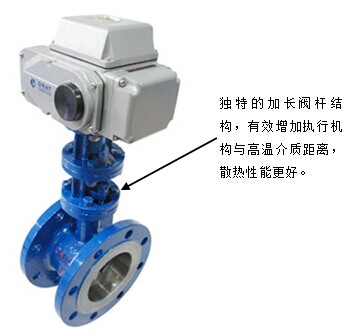

4、在高温高压工况下仍具有稳定的密封性能.它的特殊密封系统可保证从超低温至超高温各温度范围都具有较高的密封性能。

5、阀门关闭过程通过密封圈的弹性受压来完成，蝶板与密封圈之间不存在相卡现象。
6、更换阀座方便简单，只需取下嵌件就可取出阀座，不必拆卸阀体和阀轴。

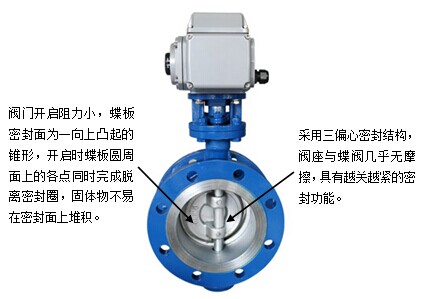

7、偏心轴和偏心蝶板设计在开启和处于中间位置时阀座与蝶板不发生接触。

公称通径		DN50～DN1200
工作电源		AC110V,AC220V，AC380V，DC24V
公称压力		0.6/1.0/1.6/2.5/4.0MPa
控制方式		调节或开关控制
气动作用方式		单作用(带弹簧复位)或双作用
连接方式		对夹式/法兰式(备选)
密封形式		金属硬密封
试验压力	密封	0．66	1．1	1．76	2．2	2．75	4．4	5．5
	壳体	0．9	1．5	2．4	3．0	3．75	6．0	7．5
适用温度		≤450℃
适用介质		水、油、气及各种高温或含杂质的介质
阀体材质		碳钢、CF8不锈钢、CF8M不锈钢、CF3M不锈钢
阀板材质		碳钢、CF8不锈钢、CF8M不锈钢、CF3M不锈钢
密封圈材质		各种不锈钢复合体
填料材质		柔性石墨
防护等级		IP67
设计与制造标准		GB/T 12238-2008、API 609
检查与实验标准		GB/T 13927-2008、API 598
法兰连接标准		GB/T 9124.1-2019 GB/T 9124.2-2019 、ASME B16.50及ASME B16.47

中线蝶阀Cv值

规格 Size	mm	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200
规格 Size	inch	2"	2.5"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"	32"	36"	40"	48"
90°开启时CV Full 90°Open		135	220	302	600	1022	1579	3136	5340	8250	11917	16388	21705	27908	43116	49500	68250	86375	119750	187300

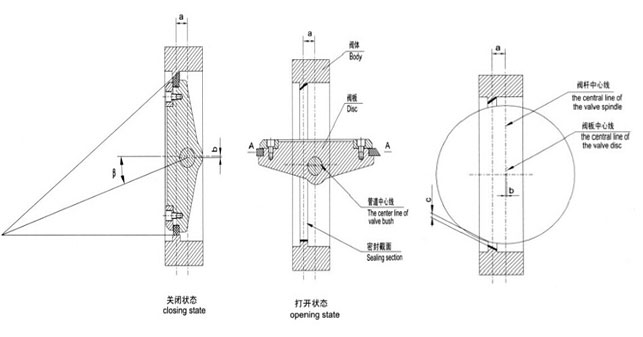

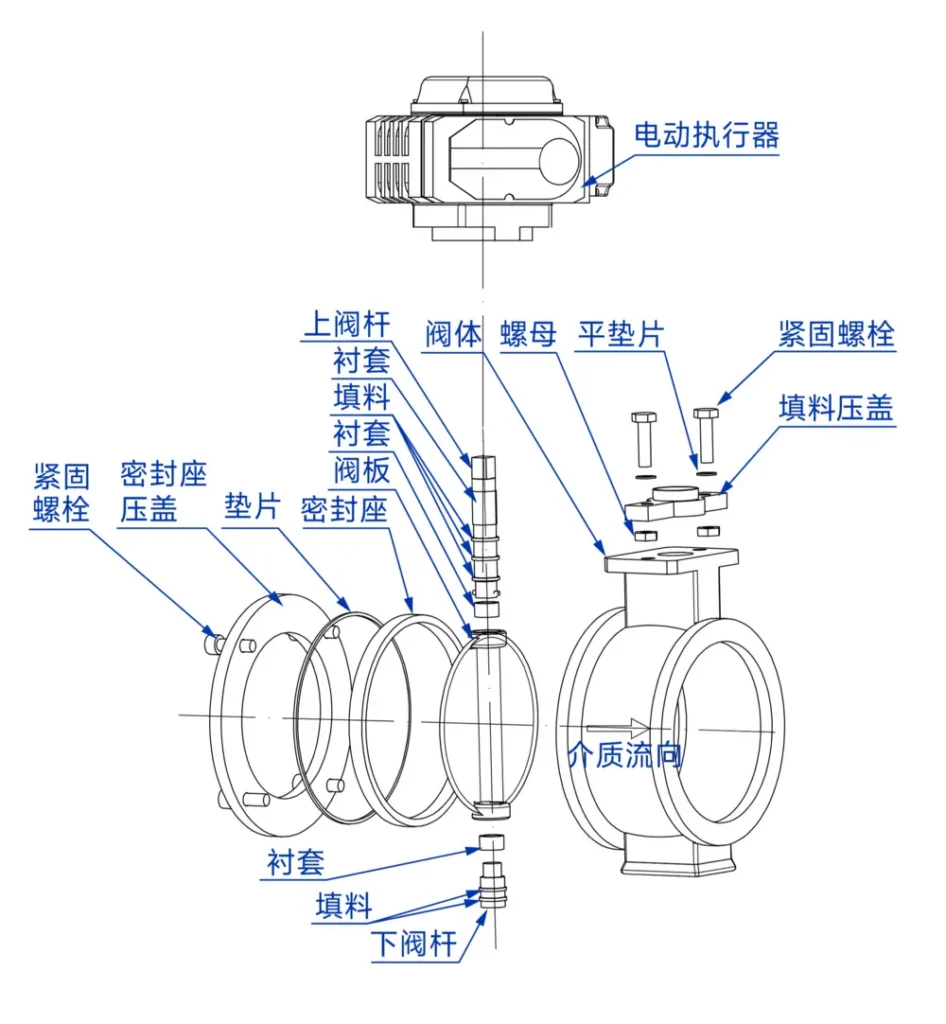

1、硬密封电动蝶阀三偏心结构特点

常规高性能蝶阀是双偏心设计，图中a、b（即驱动轴偏离法兰中心线和偏离密封面中心线），而锥斜切三偏心金属蝶阀在些基础上将阀座中心线再与阀体中心线形成一个角偏置，使得蝶阀在启闭过程中，蝶板的密封面在开启瞬间立即脱离阀座密封央，而在关闭瞬间才会接触并压紧阀座密封面。当完全开启时，两密封面之间形成一个间隙，该种设计彻底消除了两密封面之间的机械磨损和擦伤，并改密封副之间的过盈密封为接触性密封，使蝶阀的密封性能和使用寿命都得到大大提高。

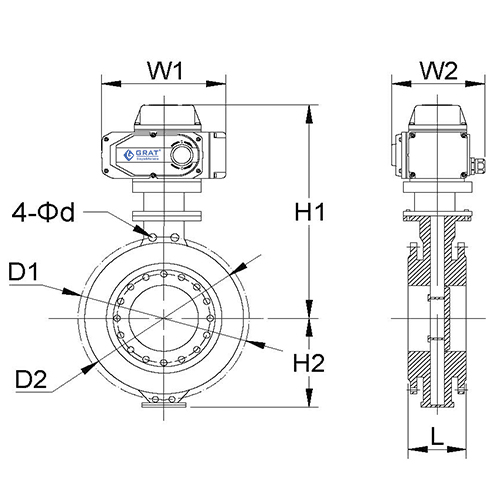

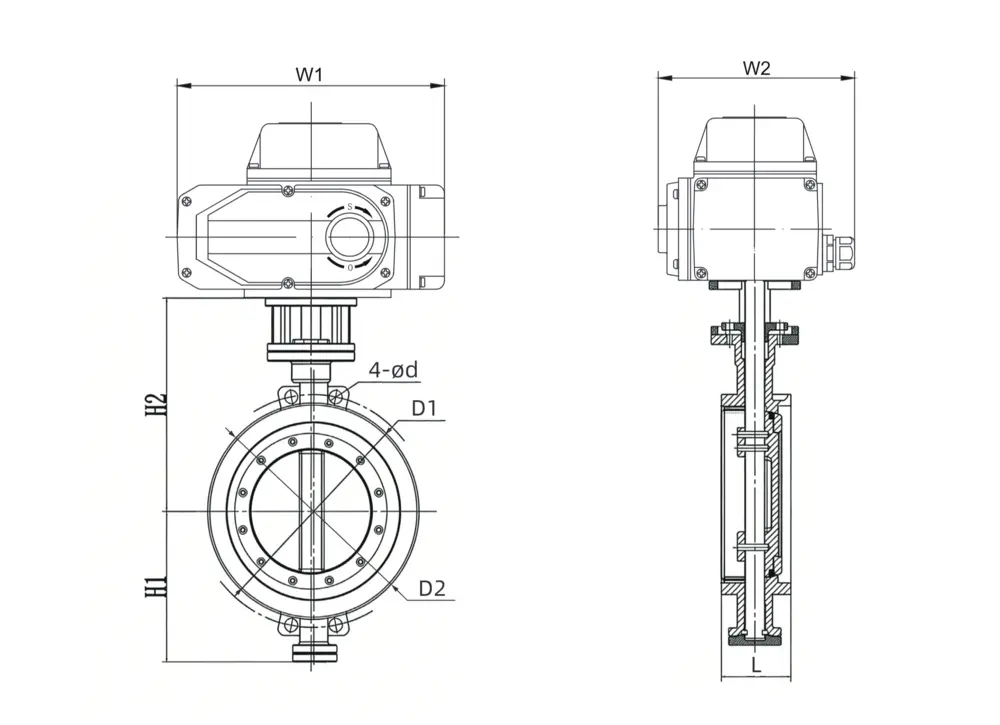

2、硬密封电动蝶阀对夹连接安装尺寸图表

通径（DN）	L	D1	D2	4-Φd	H1	H2	W1	W2
50	43	125	105	18	238	112	196	145
65	46	145	125	18	255	115	196	145
80	56	160	140	18	260	120	196	145
100	64	180	160	18	285	138	196	145
125	70	210	190	18	300	164	196	145
150	71	240	215	22	320	175	255	182
200	76	295	270	22	370	208	255	182
250	83	355	325	26	420	243	255	182
300	92	410	375	26	500	283	255	182
350	102	470	435	26	530	310	255	182
400	114	525	545	30	570	340	354	273
450	127	585	565	30	600	380	354	273
500	154	650	590	33	680	410	354	273
600	165	770	690	36	750	470	354	273
700	190	840	805	36	810	550	354	273
800	203	950	915	39	905	640	354	273
900	216	1050	1015	39	960	710	354	273
1000	254	1170	1120	42	1010	770	354	273
1200	265	1390	1335	48	1175	890	354	273

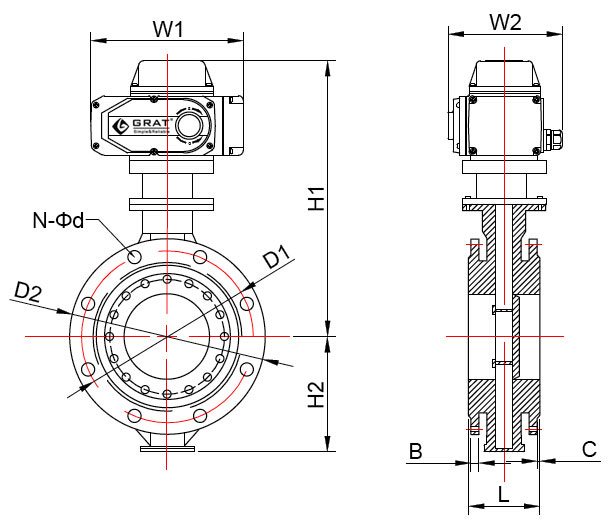

3、硬密封电动蝶阀法兰连接安装尺寸图表

通径（DN）	L	D1	D2	N-Φd	B	C	H1	H2	W1	W2
50	108	125	165	4-Φ18	16	2	238	112	196	145
65	112	145	185	4-Φ18	16	2	255	115	196	145
80	114	160	200	8-Φ18	18	2	260	120	196	145
100	127	180	220	8-Φ18	20	3	285	138	196	145
125	140	210	250	8-Φ18	22	3	300	164	196	145
150	140	240	285	8-Φ22	24	3	320	175	255	182
200	152	295	340	12-Φ22	24	3	370	208	255	182
250	165	355	405	12-Φ26	26	3	420	243	255	182
300	178	410	460	16-Φ26	28	3.5	500	283	255	182
350	190	470	520	16-Φ30	30	3.5	530	310	255	182
400	216	525	580	20-Φ30	32	3.5	570	340	354	273
450	222	585	640	20-Φ33	40	3.5	600	380	354	273
500	229	650	715	20-Φ36	44	4	680	410	354	273
600	267	770	840	24-Φ36	54	4	750	470	354	273
700	292	840	910	24-Φ39	40	4	810	550	354	273
800	318	950	1025	28-Φ39	42	4	905	640	354	273
900	330	1050	1125	28-Φ42	44	5	960	710	354	273
1000	410	1170	1255	32-Φ48	46	5	1010	770	354	273
1200	470	1390	1485	32-Φ48	52	5	1175	890	354	273

注：更大尺寸请敬联系我公司索取详细资料。

4.电动蝶阀安装步骤说明书https://www.grat.com.cn/download2/936.html

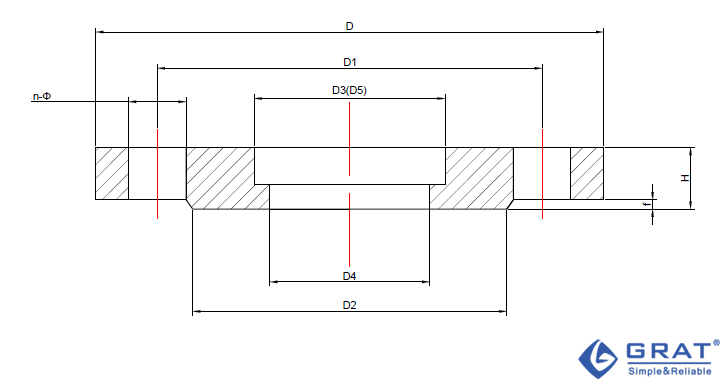

5.对夹式蝶阀适用法兰

规格(mm)	D	D1	D2	D3	D4	n-Φ	H	f	D5	b
50	165	125	59	52	52	4-Φ 18	20	3	62	8
65	185	145	122	75	67	4-Φ 18	20	3	78	8
80	200	160	133	91	82	8-Φ 18	20	3	91	8
100	220	180	158	110	102	8-Φ 18	22	3	116	8
125	250	210	184	135	127	8-Φ 18	22	3	142	8
150	285	240	212	161	152	8-Φ 22	24	3	170	10
200	340	295	268	221	208	12-Φ 22	26	3	221	10
250	405	355	320	275	255	12-Φ 26	29	3	275	10
300	460	410	370	327	308	12-Φ 26	32	4	326	14
350	520	470	430	379	355	16-Φ 26	34	4	358	14
400	580	525	482	429	405	16-Φ 30	36	4	409	14
450	640	585	532	481	455	20-Φ 30	38	4	460	16
500	715	650	585	532	505	20-Φ 33	42	4	511	16
600	840	770	685	633	605	20-Φ 36	44	5	613	18

控制电路	型号代码	电路图	视频地址
开关动作模式：通过交流开关量实现开启，关闭操作，并输出一组只是全开，全闭的有源位置信号。	S		点击查看
开关动作模式：输出无源触点信号。结构：带两个中间位置开关。	MS		点击查看
开关动作模式：输出 0～1000Ω反馈信号。结构：带500Ω或1KΩ电位器。	PIU		点击查看
开关动作模式：通过开关电路控制阀门开启角度与电位器阻值对应，并同时实现中间位置控制功能。结构：带电位器和中间位置开关。	SP		点击查看
开关动作模式：输出4～ 20mA阀位反馈信号。结构：带1KΩ电位器和R/I变换器。	CPT		点击查看
调节动作模式：输入4～20mA控制信号，输出4～20mA阀位反馈信号。结构：带1kΩ电位器和控制模块（伺服放大器）。	PCU		点击查看
通过外部交流电源向电路输出直流开关量控制开启，关闭程序，并输出一组对应全开，全闭位置的无源触点信号。	G		点击查看
通过外部三相电源倒相电路输出三相交流开关量控制开启，关闭操作并输出一组对应全开，全闭位置的无源触电信号。	H		点击查看
数字模块-DC-电路图	DC
数字模块-AC-电路图	AC
