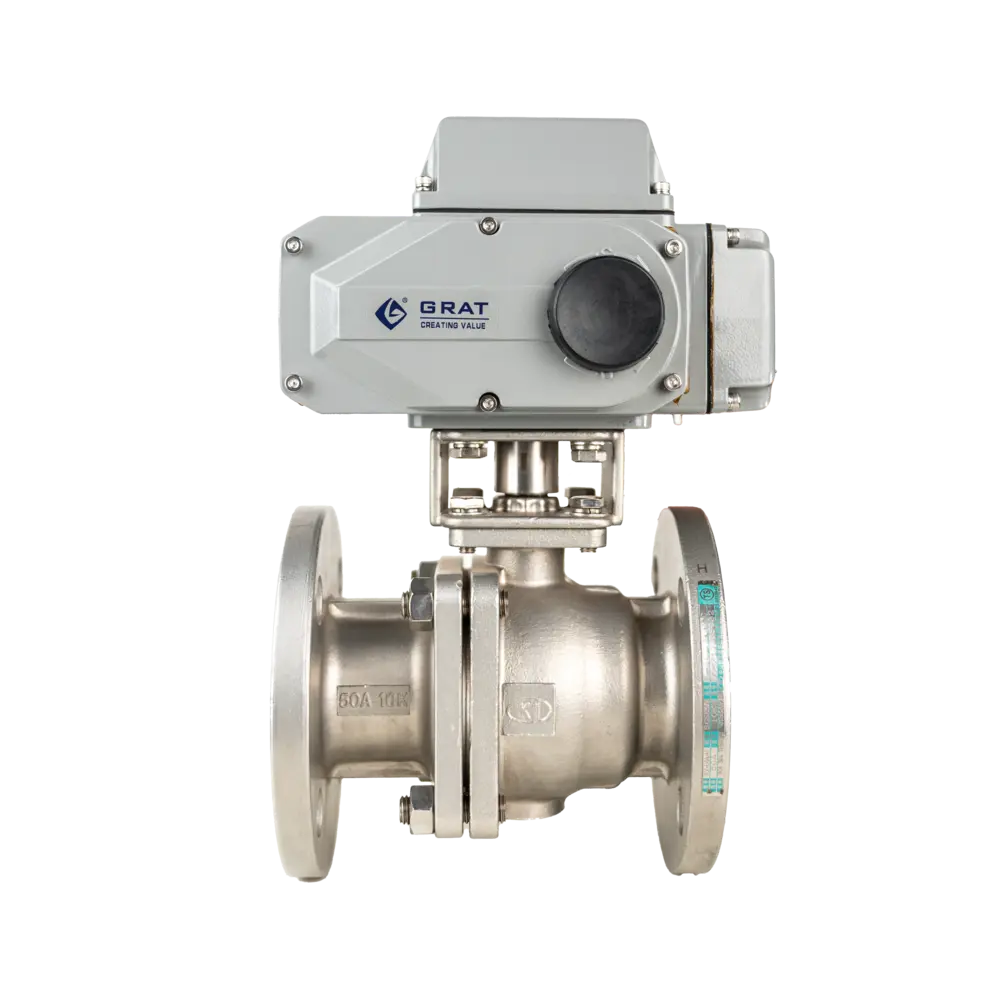

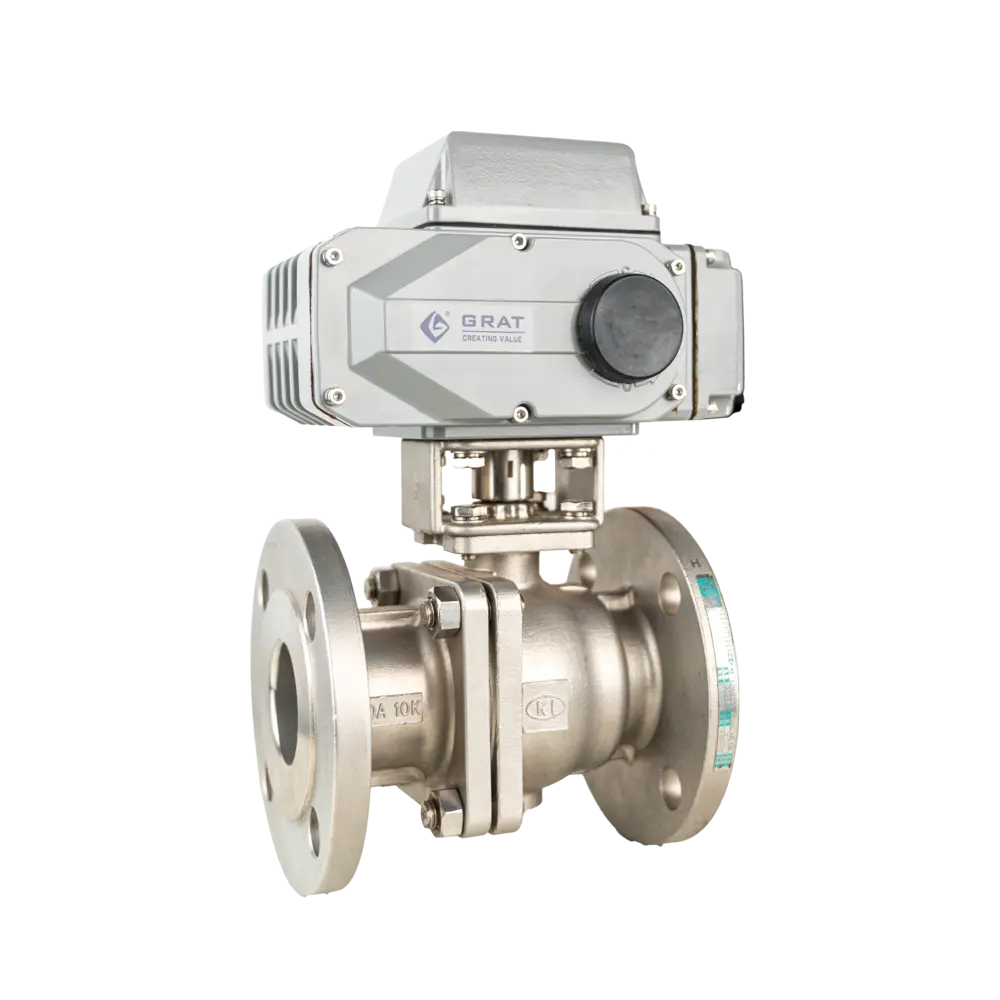

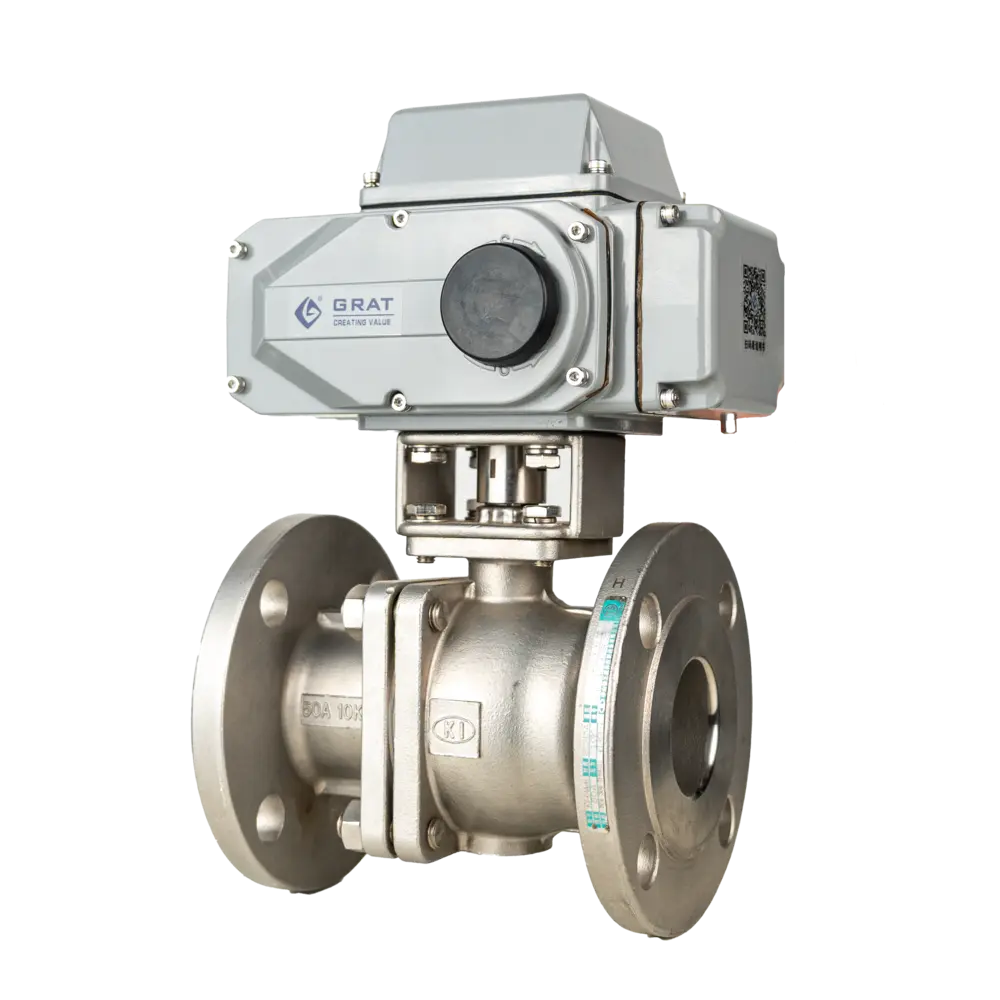

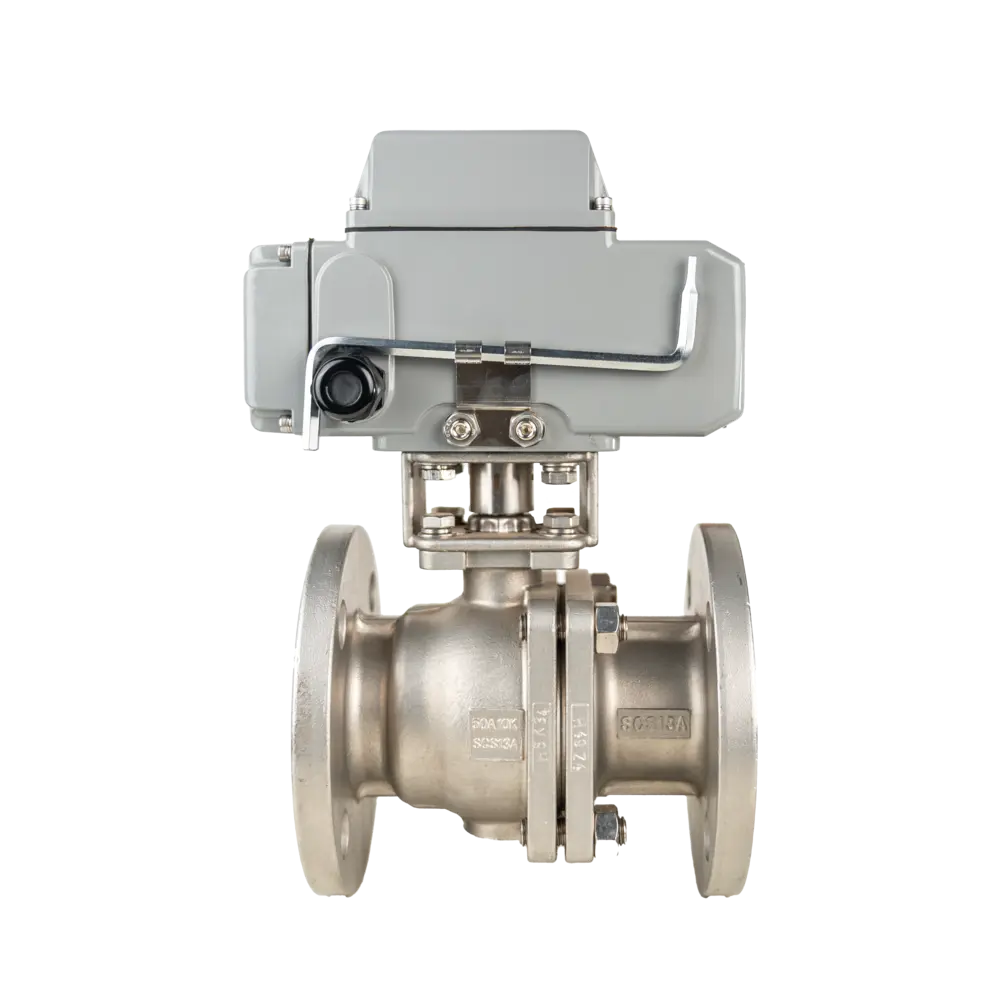

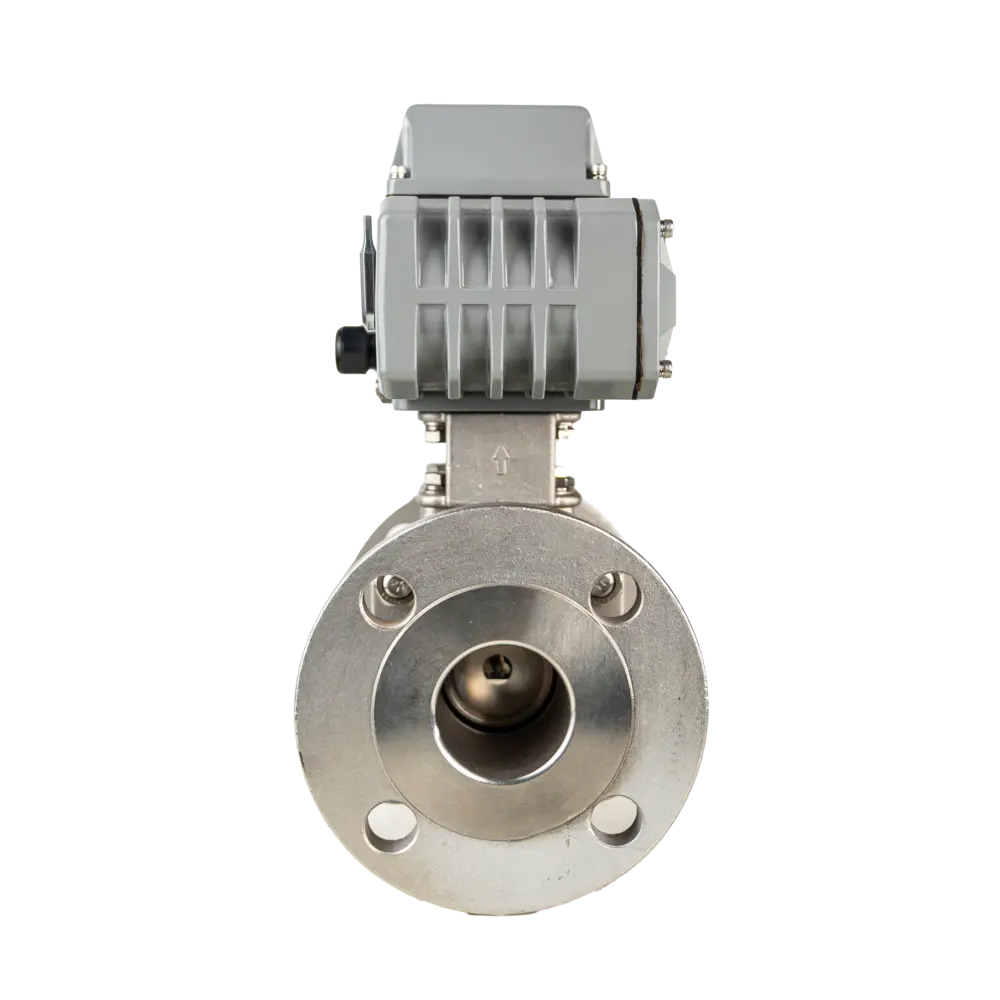

电动法兰球阀

电动法兰球阀为 0-90° 旋转阀，电动驱动启闭，密封好流阻小，适用于多介质多领域。

在线询价

027- 60706976

产品标签

球阀

产品简介

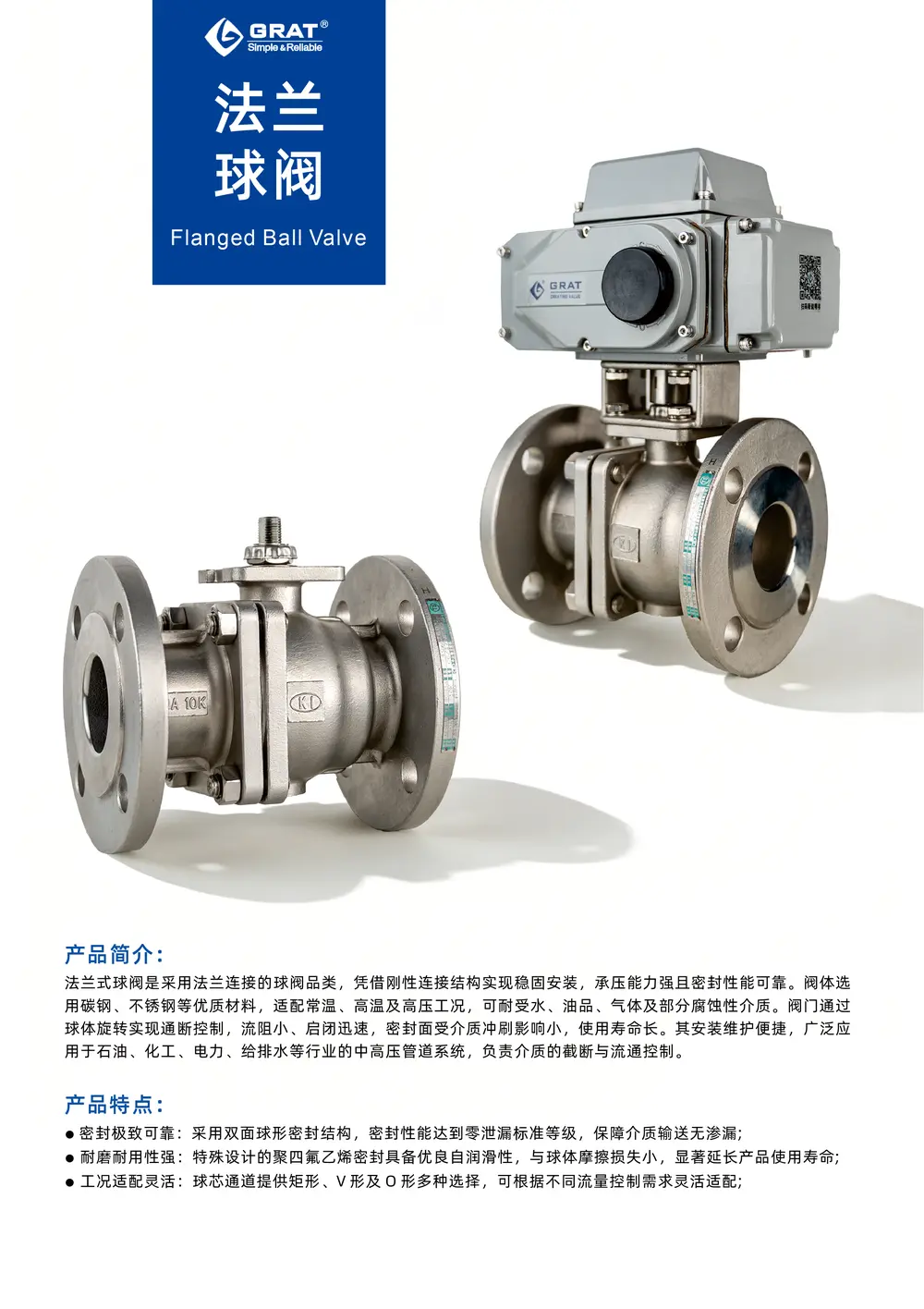

法兰式球阀是转角为0-90°的旋转类球阀，具有密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长，阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。

电动球阀分开关式和调节式两种型号。通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

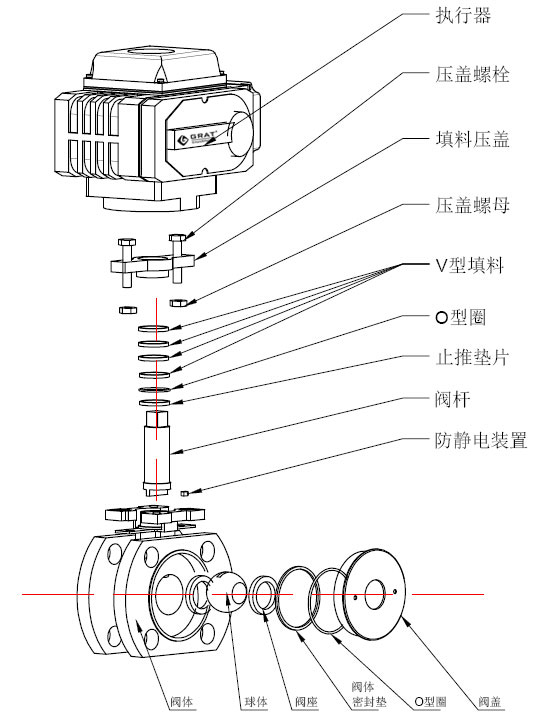

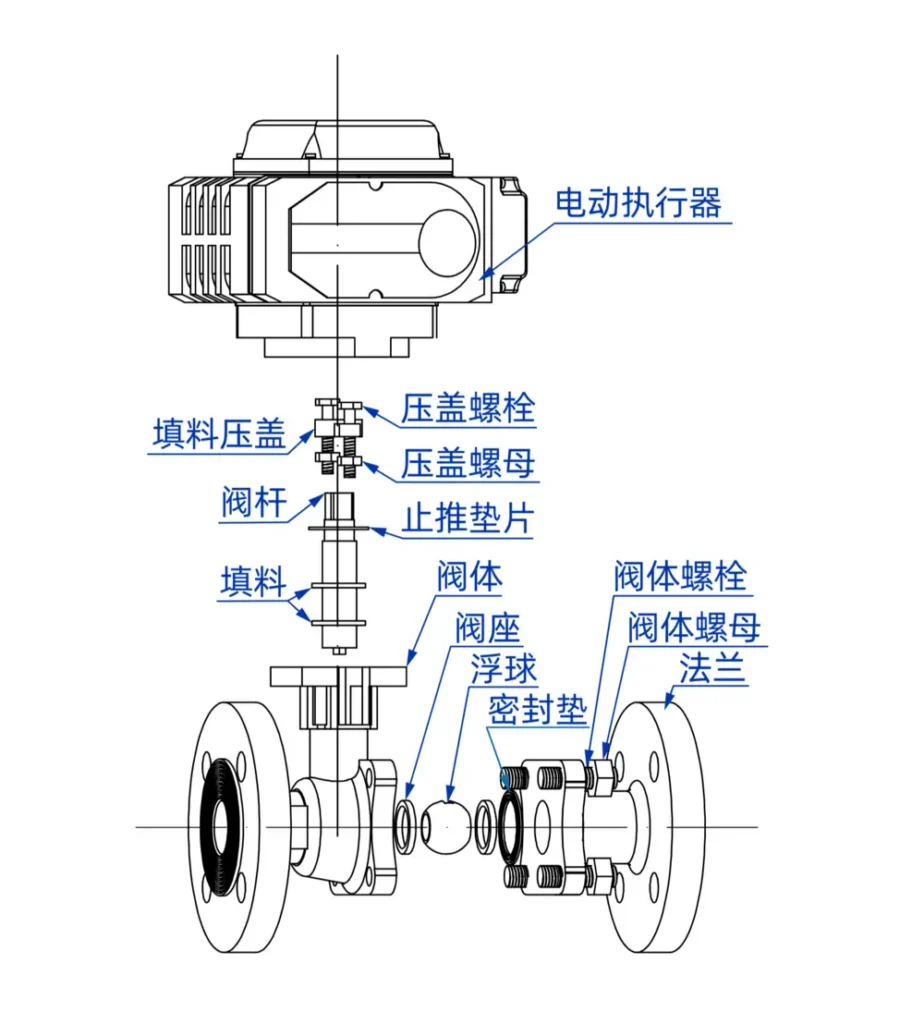

法兰式电动球阀的工作原理是：电动执行器驱动阀杆带动一个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭；电动球阀旋转0-90°即可全关全开，与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。

特点

密封极致可靠：采用双面球形密封结构，密封性能达到零泄漏标准等级，保障介质输送无渗漏;
耐磨耐用性强：特殊设计的聚四氟乙烯密封具备优良自润滑性，与球体摩擦损失小，显著延长产品使用寿命;
工况适配灵活：球芯通道提供矩形、V 形及 O 形多种选择，可根据不同流量控制需求灵活适配;

基本参数

公称通径（DN）：DN15～DN200

工作电压：交流110V、220V、380V，直流24V

介质温度：-20℃ 至+350℃ (+200℃ 特殊密封)

环境温度：-30℃～60℃

公称压力：0.1～10.0兆帕

动作时间：15秒～25秒

控制方式：调节控制或开关控制

密封形式：软密封

物理规格

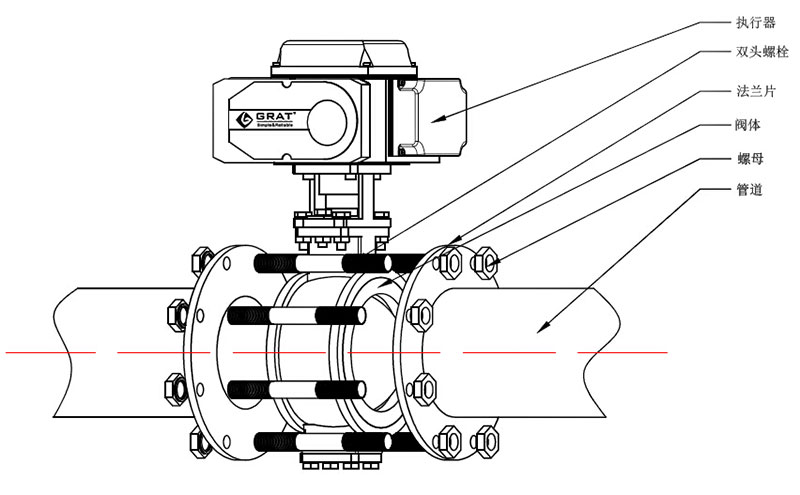

连接方式：法兰式

阀体材质：碳钢铸件（WCB）、不锈钢（SUS304、SUS316）、不锈钢（FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）

阀座材质：PTFE(常温)、特制PPL（高温）、金属密封（高温）

密封圈材质：弹性密封、耐高温对位聚苯、硬质合金及工业陶瓷

防护等级：IP67

适用介质

水

石油

硝酸类

醋酸类

粘性流体

强氧化性介质

浆料

执行标准

制造标准：GB12237-2021 API 6D

法兰标准：JB/T 79-2015

GB/T 9124.1-2019

GB/T 9124.2-2019

ANSI B16.5 JIS B2239

检验标准：API 598

结构长度标准：GB12221-2005

主要参数

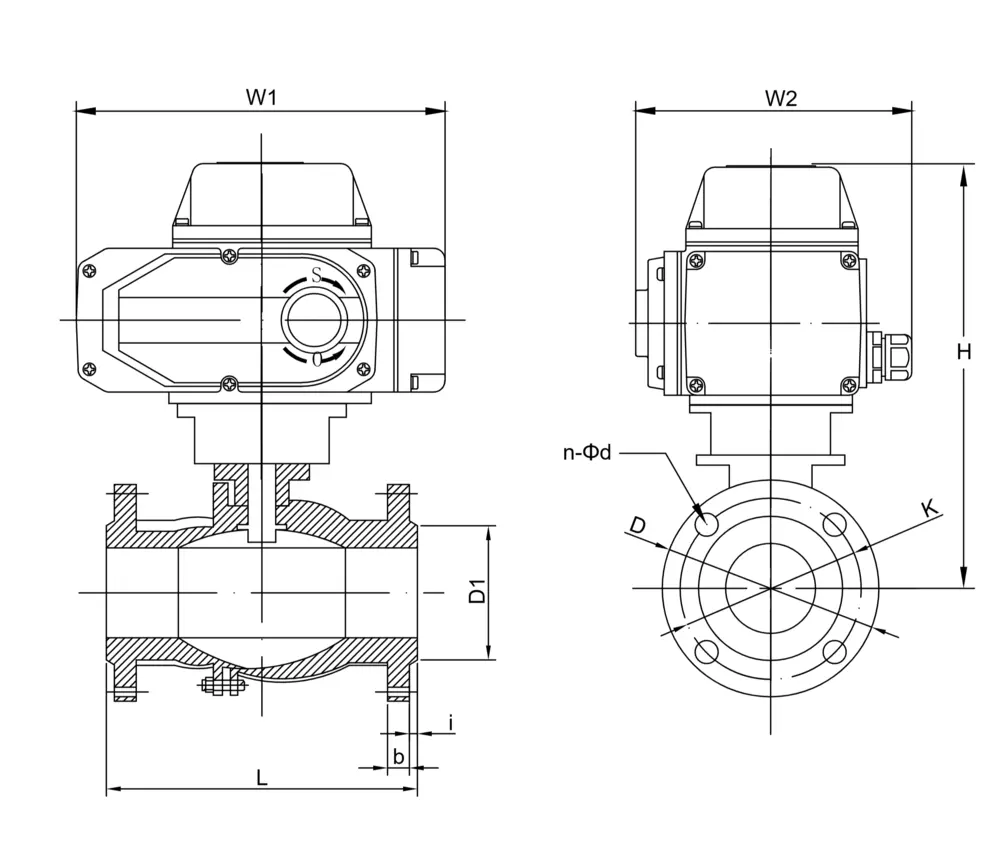

尺寸图

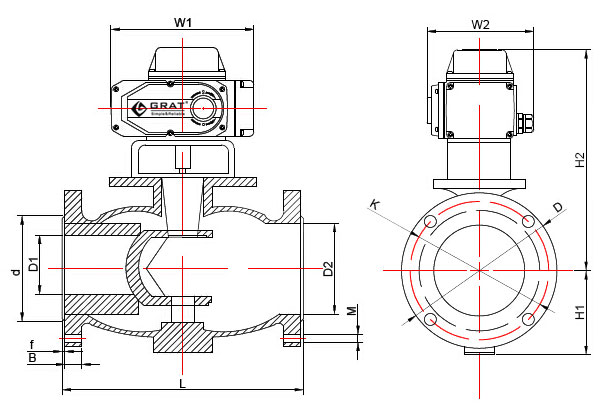

1、电动法兰球阀安标安装尺寸图

通径（DN）		L	D	K	D1	n-Φd	b	i	H	W1	W2
mm	in	L	D	K	D1	n-Φd	b	i	H	W1	W2
15	1/2″	130	95	65	45	4-Φ14	14	2	209	196	145
20	3/4″	130	105	75	55	4-Φ14	16	2	211	196	145
25	1″	142	113	85	65	4-Φ14	18	2	218.5	196	145
32	1 1/4″	165	140	100	78	4-Φ18	18	2	233	196	145
40	1 1/2″	165	150	110	85	4-Φ18	18	2	234	196	145
50	2″	203	165	125	100	4-Φ18	20	2	248	196	145
65	2 1/2″	222	185	145	120	8-Φ18	20	2	294	255	182
80	3″	241	200	160	135	8-Φ18	21	2	320	255	182
100	4″	305	220	180	155	8-Φ18	22	2	339	255	182
125	5″	356	250	210	184	8-Φ18	22	3	392	255	182
150	6″	394	285	240	210	8-Φ23	24	3	402	255	182
200	8″	457	340	295	265	12-Φ23	26	3	467	255	182

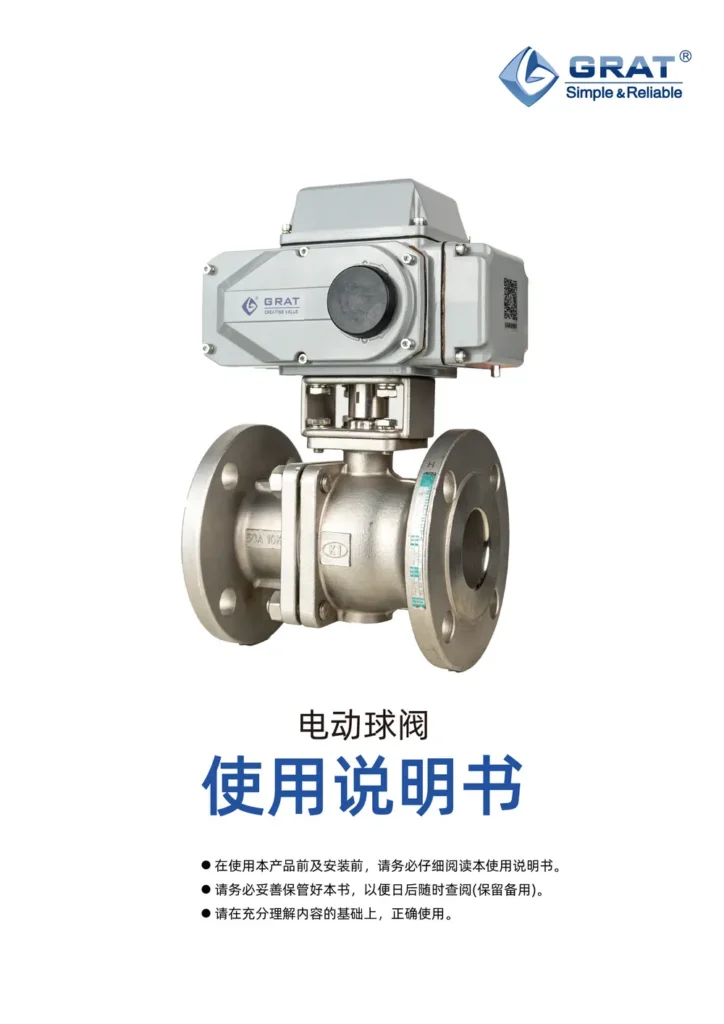

法兰式电动球阀(长法兰)国标安装尺寸
设计标准：GB/T12237-2007 法兰标准：HG/T20592 单位：（mm）

2、电动法兰式球阀日标安装尺寸

通径 DN	L	D	K	D1	b	i	n-Φd	H	W1	W2
15	108	95	70	51	12	2	4-Φ15	209	196	145
20	117	100	75	56	14	2	4-Φ15	213	196	145
25	127	125	90	67	14	2	4-Φ19	221	196	145
32	140	135	100	76	16	2	4-Φ19	229	196	145
40	165	140	105	81	16	2	4-Φ19	239	196	145
50	178	155	120	96	16	2	4-Φ19	246	196	145
65	190	175	140	116	18	2	4-Φ19	306	255	182
80	203	185	150	126	18	2	8-Φ19	316	255	182
100	229	210	175	151	18	2	8-Φ19	339	255	182
125	356	250	210	182	20	2	8-Φ23	371	255	182
150	394	280	240	212	20	2	8-Φ23	399	255	182
200	457	330	290	262	20	2	12-Φ23	438	255	182
