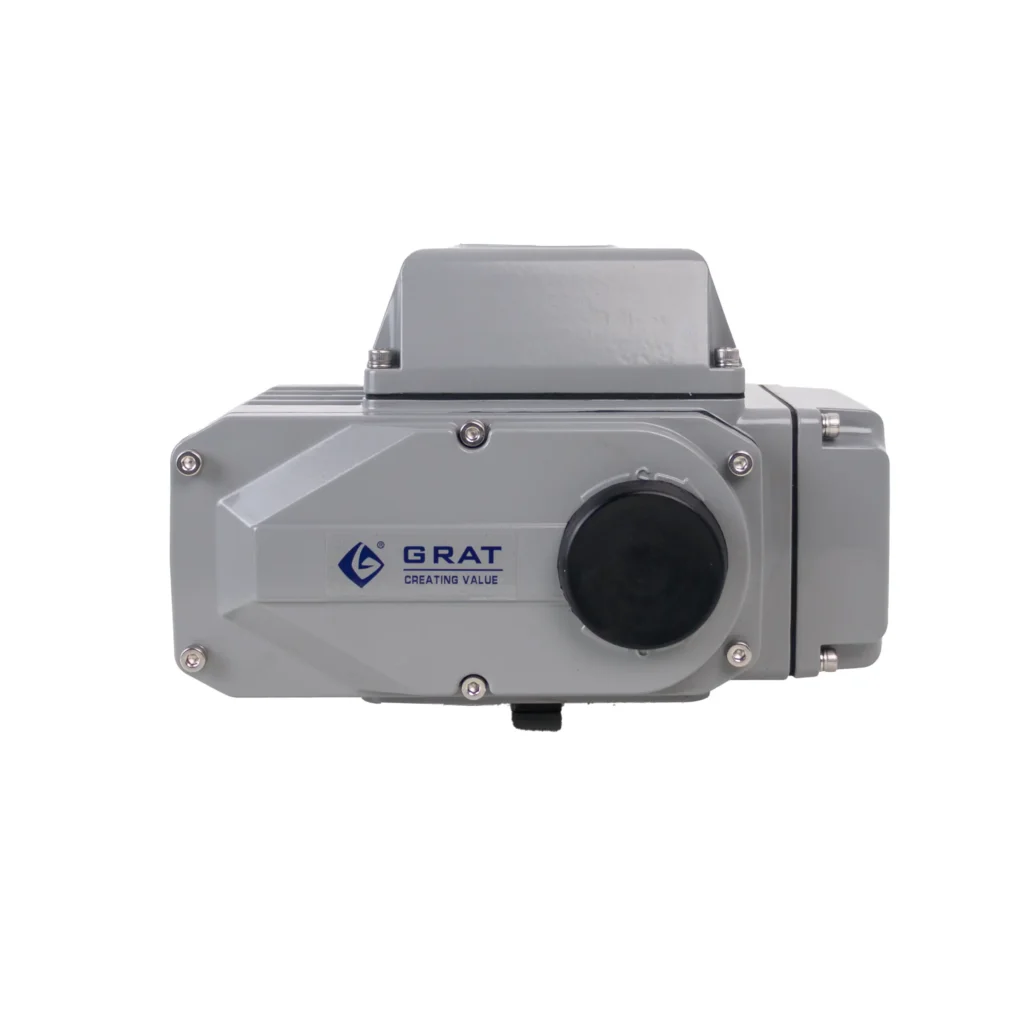

导叶电机

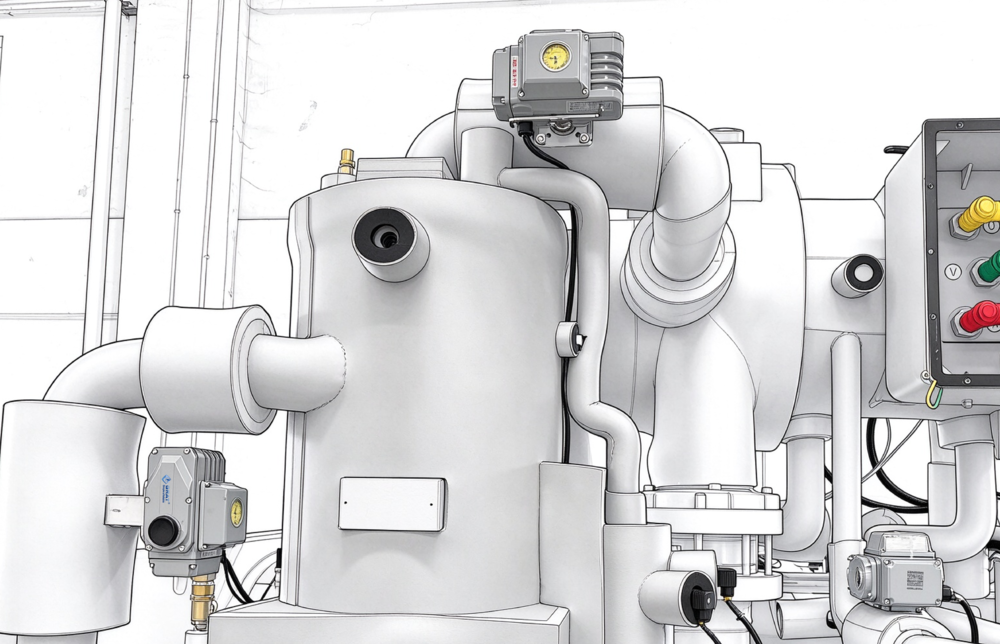

导叶电机（导叶马达）是中央空调调节送风量和温度的核心部件，通过控制导叶开合角度改变气流方向与大小。

在线询价

027- 60706976

产品标签

产品描述

导叶电机作为一种关键的动力驱动装置，主要用于精准操控导叶的运转，进而实现对各类流体（如水、空气等）的流量、压力及流向的有效调控。在自动调节系统中，根据调节仪表信号的变化，执行0～110°旋转来控制开度。

产品结构

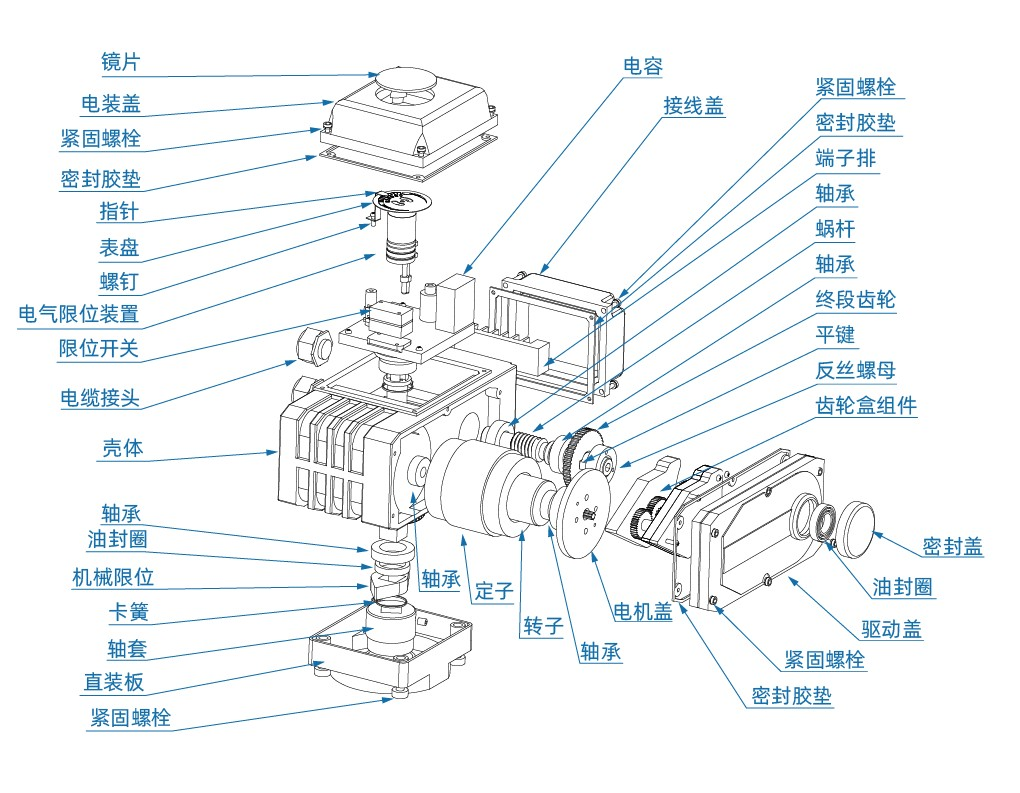

电动执行器由驱动电机、减速机构、传动机构和控制部分组成。
驱动电机：包括交流电机（结构简单、维护方便，适用于一般场景）和直流电机（调速性能好，适用于高精度作业），其作用是将电能转化为机械能。
减速机构：如齿轮减速（效率高、结构紧凑）或蜗轮蜗杆减速（传动比大、具备自锁功能），用于降低电机转速并增大扭矩。
传动机构：如丝杆传动（用于直线运动）或曲柄连杆传动（用于往复式阀门），负责将扭矩传递至被控对象。
控制部分：控制器接收信号，实现对执行器的精准调节。
各核心部件的协同作用解析

特点

电源

AC 220V

高效

低功耗，高扭矩

扭矩

20~2000N·m

防护

IP67级防尘防水

执行精度

回差<0.5%

死区<0.5%

反馈误差<0.5%

适配阀门

角行程阀

球阀

蝶阀

I/O

4-20mA

0-10V

Modbus

可选功能

除湿加热

无源触点开关

断电复位

型号表示方法

导叶电机参数

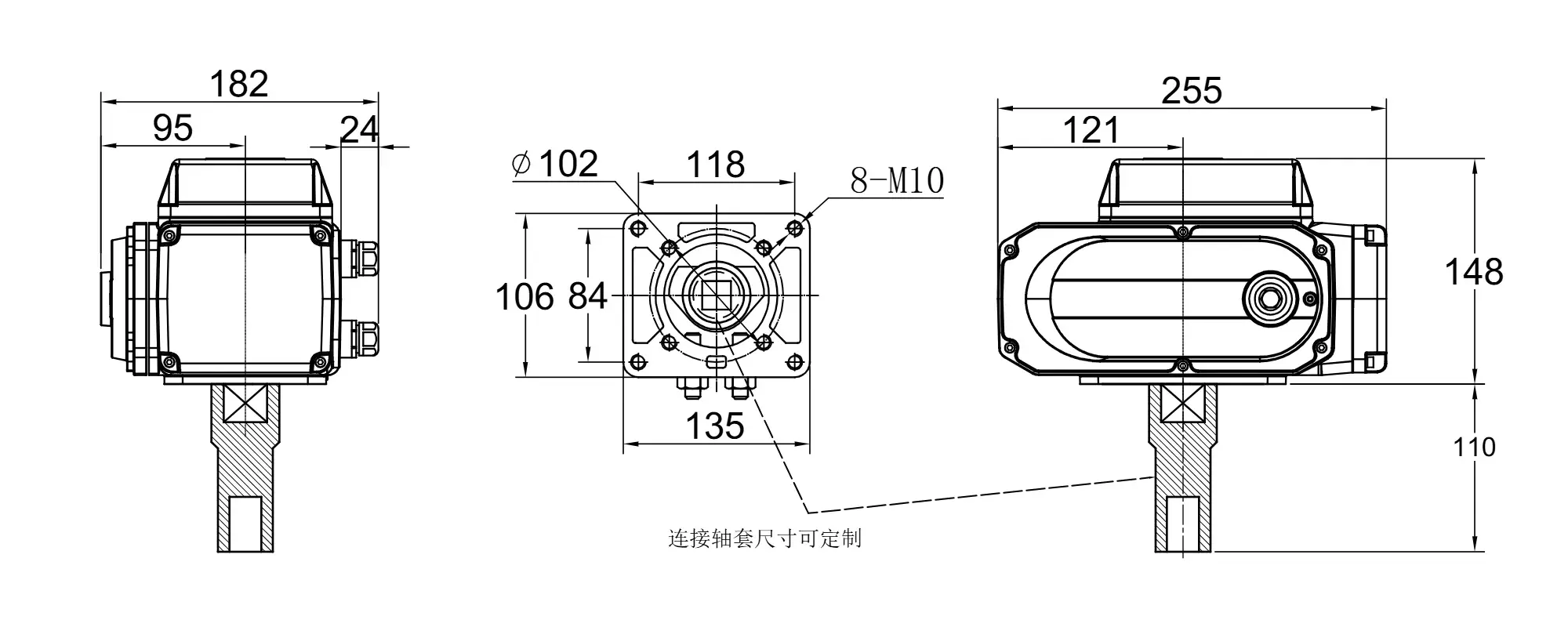

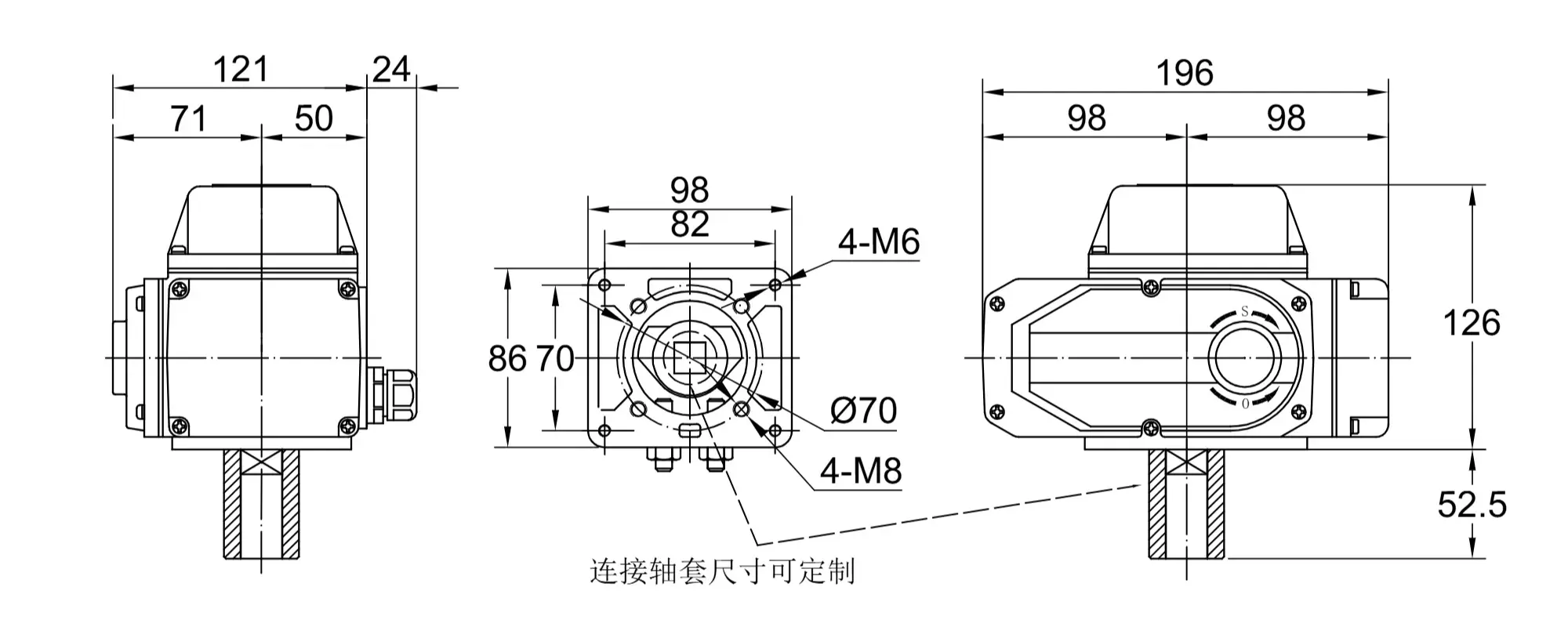

型号		DY-50	DY-100	DY-200	DY-400	DY-600
输出扭矩		50N·m	100N·m	200N·m	400N·m	600N·m
动作时间		15S/30S	15S/30S	15S/30S	30S	45S
回转角度		0-90° 0-360°	0-90° 0-360°	0-110°	0-110°	0-110°
电机功率	AC220V	10W	25W	40W	90W	90W
	AC380V	6W	15W	30W	40W	40W
	DC24V	13W	25W	35W	70W	70W
	AC110V	10W	25W	40W	90W	90W
额定电流	AC220V	0.16A	0.32A	0.35A	0.54A	0.64A
	AC380V	0.07A	0.10A	0.15A	0.29A	0.29A
	DC24V	1.28A	2.03A	3.57A	5.13A	6.04A
	AC110V	0.24A	0.56A	0.69A	1.12A	1.20A
电机寿命	AC220V/380V	S2工作制，寿命≥10万小时
电机寿命	DC24V	寿命600小时，极限2000小时
整机重量		2.5kg	3.5kg	8kg	8.5kg	9kg
电源		AC 110V, AC 220V, AC 380V, DC 24V, DC 220V 可选
精度		回差≤0.5% 死区≤0.5% 反馈误差≤0.5%
绝缘电阻		≥50MΩ/500VDC
耐压等级		DC24V: 500V 1分钟 AC110V: 1000V 1分钟 AC220V: 1500V 1分钟 AC380V: 2000V 1分钟
防护等级		IP67
限位组件		■ 电动操作时：全开全闭极限开关。 ■ 手动操作时：机械挡块。
保护装置		过热保护器（自动恢复型）
安装方位		360°任意角度安装
电气接口		M20*1.5防水电缆接头×2(电源线、信号线)
环境温度		-30℃~60℃（▲耐温型：-50℃~125℃）
检测标准		JB/T8219-2016
