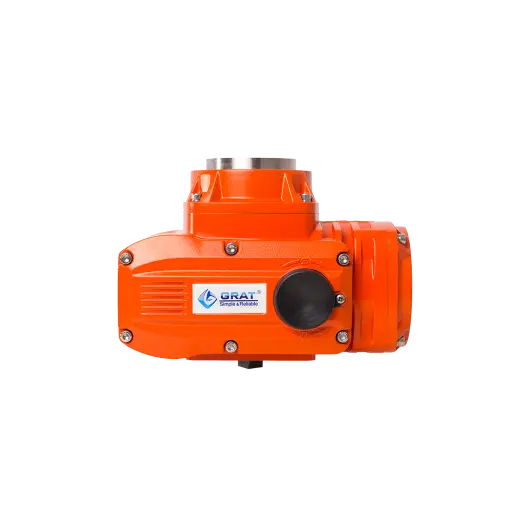

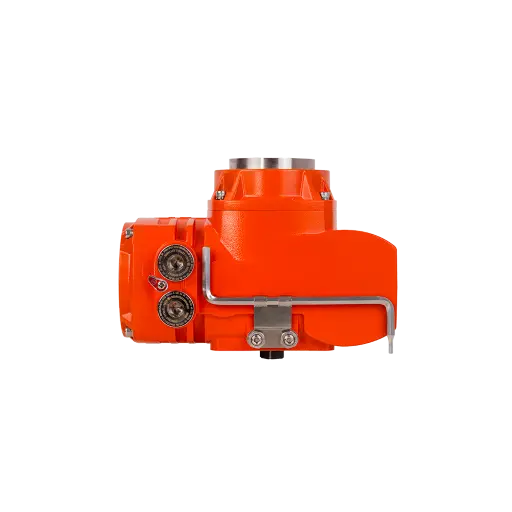

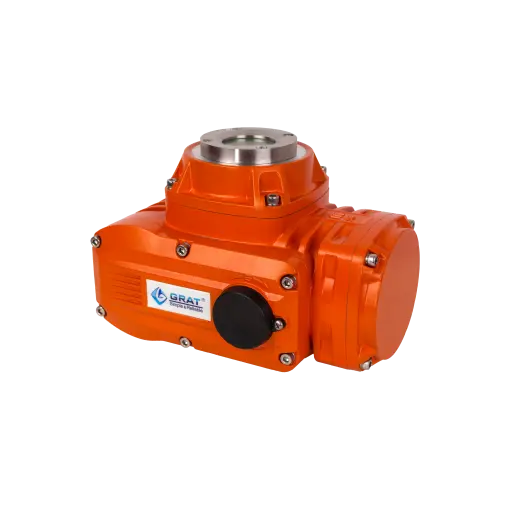

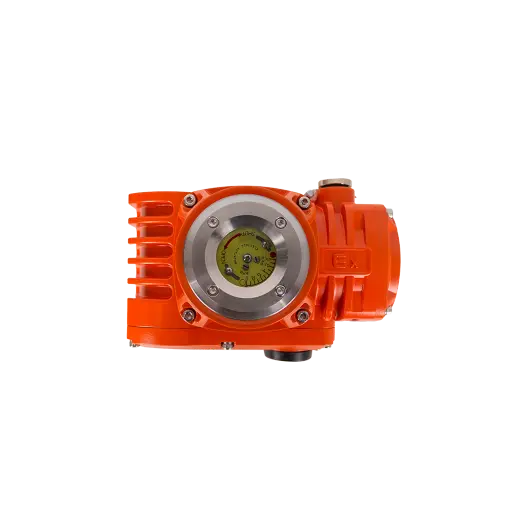

Ex db ⅡC T6 Gb

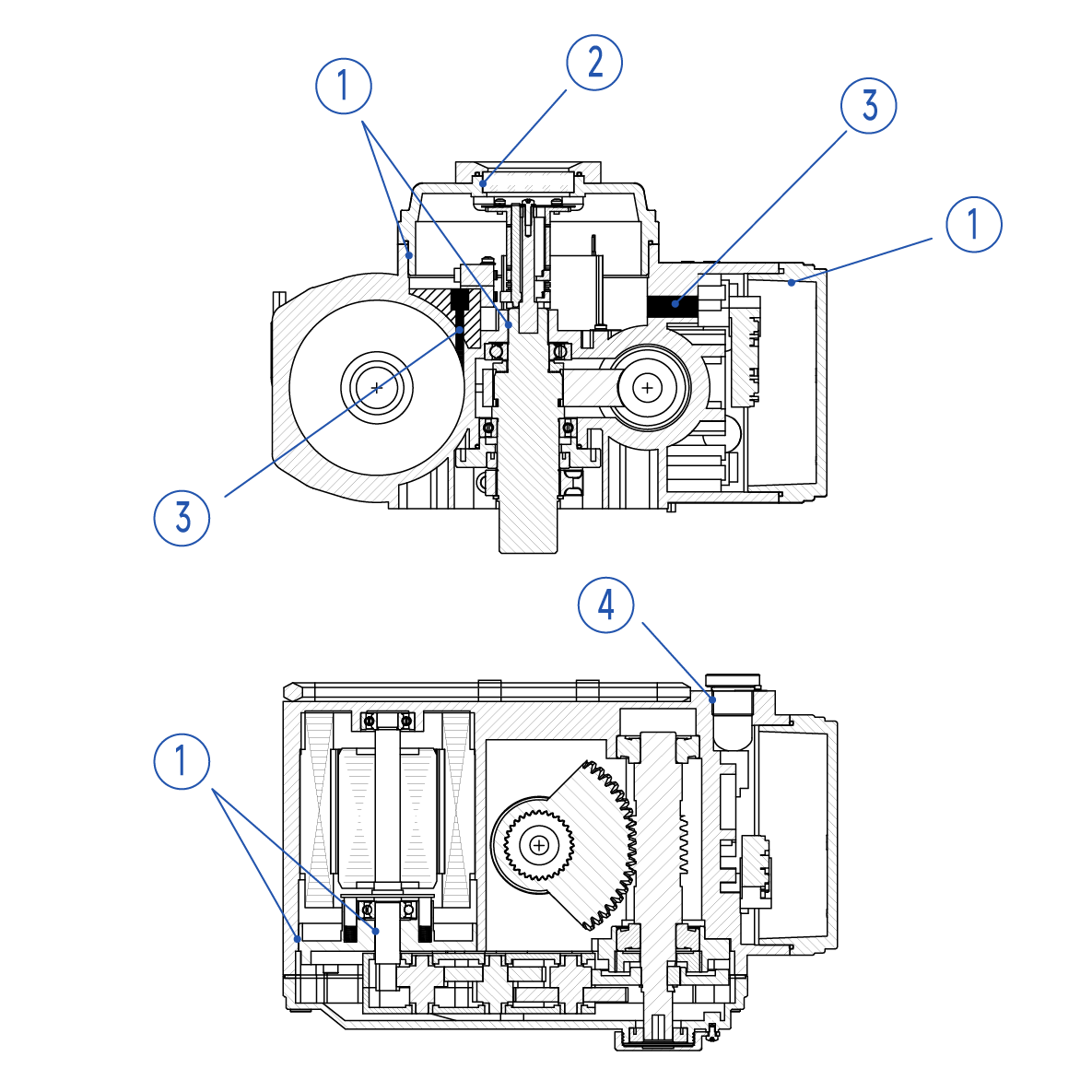

增安型隔爆外壳
特点
供电电源
AC 24V/110V/220V/380V
DC 24V
高效率
低功耗，高扭矩
扭矩
输出扭矩 50-600N · m
动作时间 3-10 秒
防护等级
具备 IP67 防护等级，可防尘防水。
精度
滞后量<0.5%
死区<0.5%
反馈误差<0.5%

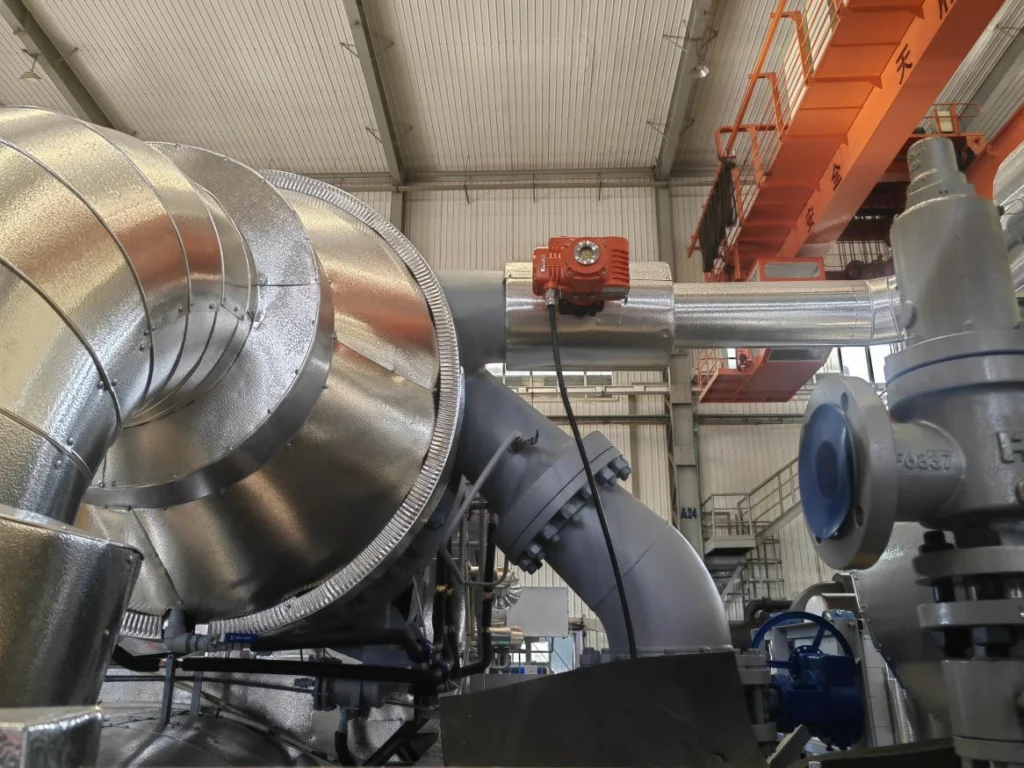

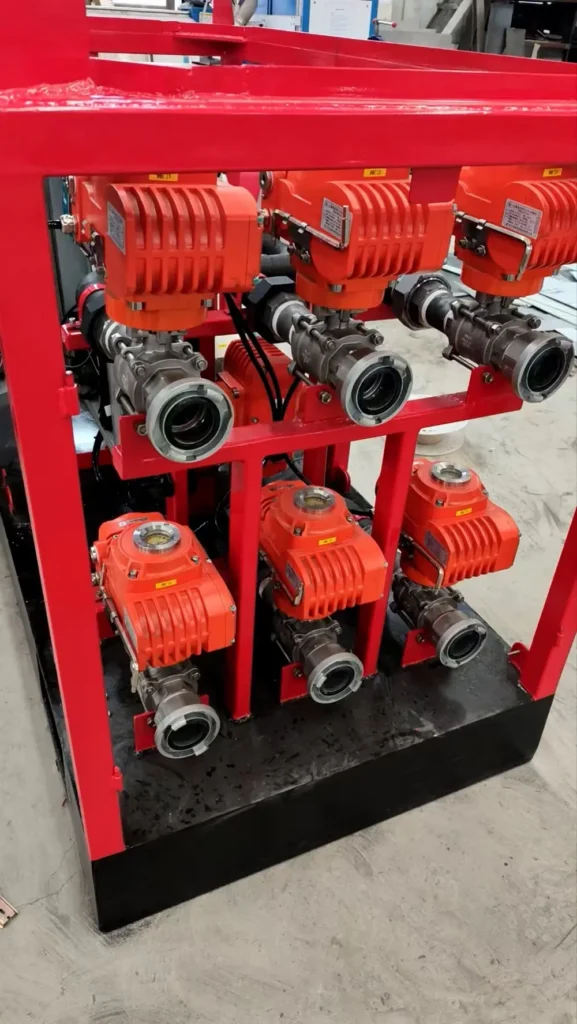

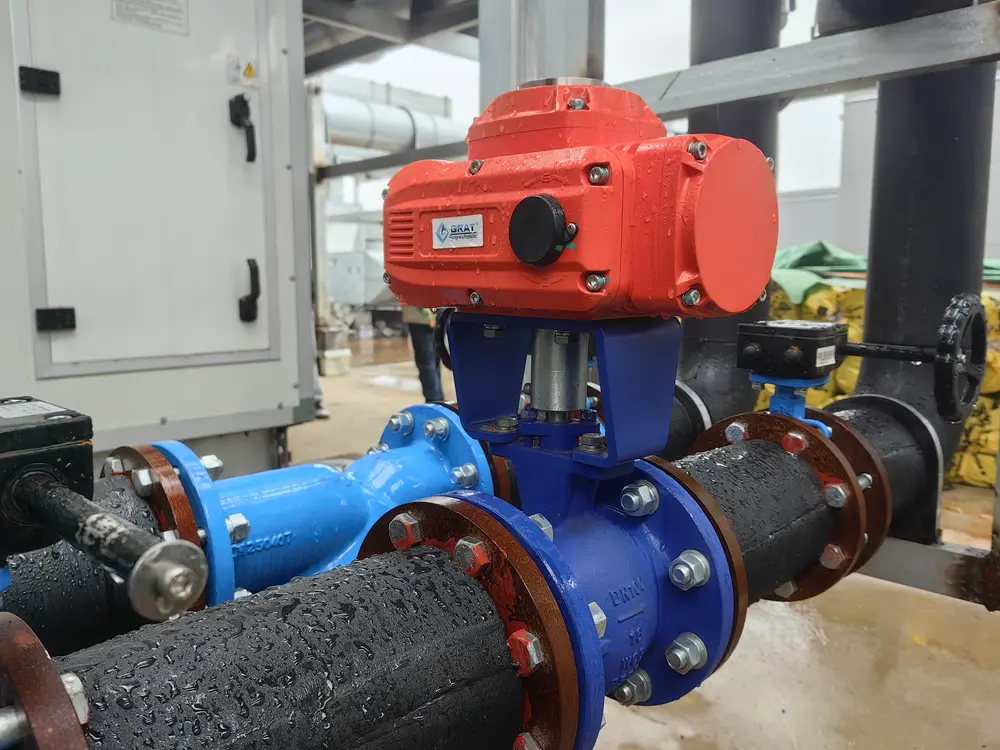

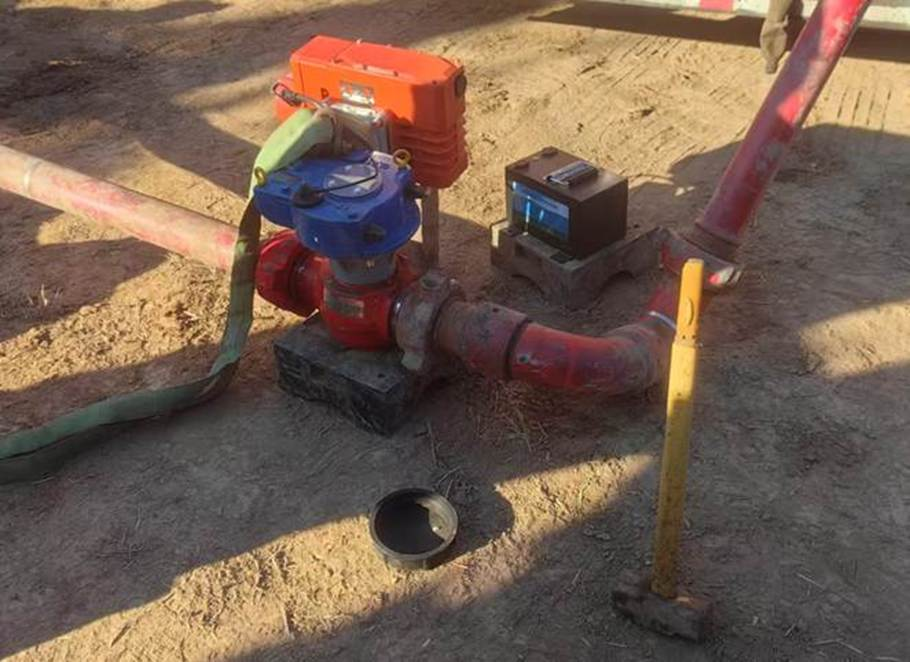

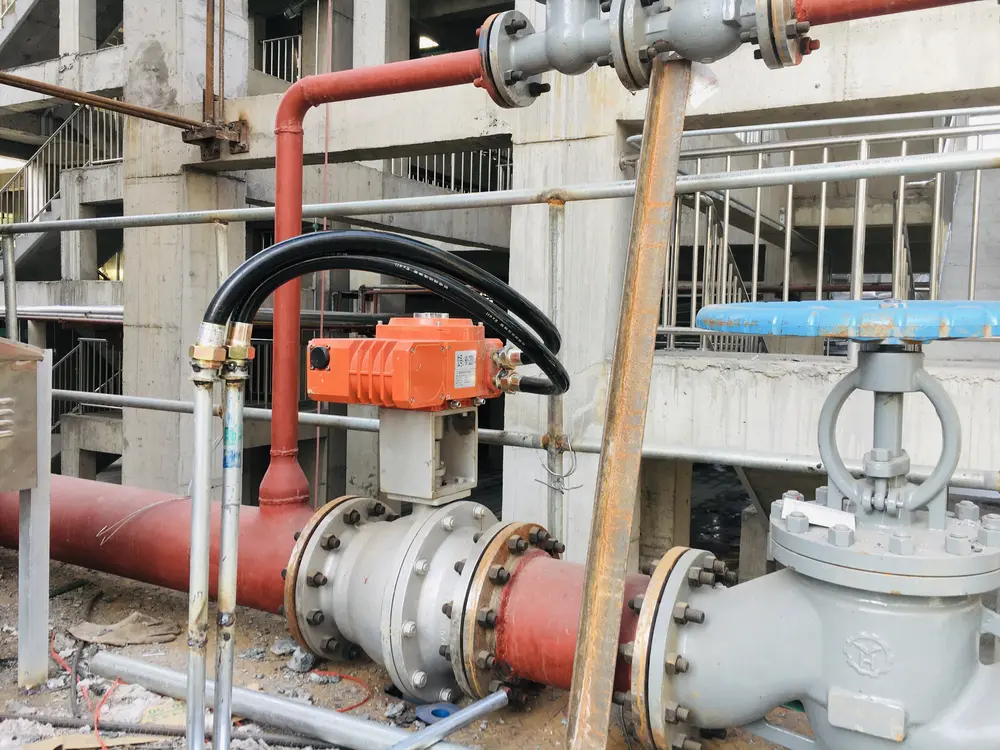

阀门适配性
角行程阀门
球阀
蝶阀
输入/输出接口
4-20mA
0-10V
Modbus
可选功能
除湿加热器
无源触点开关
过扭矩保护
| 动力类型 | 电动 |
| 材质 | 铝合金,不锈钢 |
| 认证 | CCC、ISO、CE |
| 扭矩范围 | 20N·m, 50N·m, 100N·m, 200N·m |
| 供电电源 | AC 24V/110V/220V/380V, DC 24V |
| 防护等级 | IP67 |
| 控制方式 | 开关型 |
| 输入/输出接口 | 开关量, Modbus,有源或无源输出信号 |
| 阀门连接标注 | ISO5211, DIN3337, VDI/VDE 3845,法兰式, 对夹式 |
| 型号 | EA-20-Ex | EA-50-Ex | EA-100-Ex | EA-200-Ex | |
|---|---|---|---|---|---|
| 输出扭矩 | 20N·m | 50N·m | 100N·m | 200N·m | |
| 推荐 适配 阀体 | 球阀 | DN15-20 | DN20-40 | DN50-65 | DN65-80 |
| 蝶阀 | DN32-40 | DN40-50 | DN50-125 | DN150-200 | |
| 球阀 | DN15-20 | DN20-40 | DN50-65 | DN65-80 | |
| 动作时间 | 3S/4S/6S | 4S/6S | 6S/7S | 6S/8S | |
| 回转角度 | 0~90° | 0~90° | 0~90° | 0~90° | |
| 电机功率 | AC24V | 10W | 25W | ||
| AC110V | 10W | 25W | 40W | 90W | |
| AC220V | 10W | 25W | 40W | 90W | |
| AC380V | 6W | 15W | 30W | 40W | |
| DC24V | 13W | 25W | 40W | 70W | |
| 额定电流 | AC24V | 1.5A | 2.12A | ||
| AC110V | 0.24A | 0.57A | 0.63A | 1.12A | |
| AC220V | 0.15A | 0.30A | 0.35A | 0.64A | |
| AC380V | 0.07A | 0.10A | 0.19A | 0.29A | |
| DC24V | 1.28A | 2.03A | 3.12A | 7.8A | |
| 整机重量 | 4.5Kg | 5.0Kg | 9.0Kg | 9.5Kg | |
| 绝缘电阻 | ≥50MΩ/500VDC | ||||
| 耐压等级 | DC24V: 500V 1分钟 AC110V: 1000V 1分钟 AC220V: 1500V 1分钟 AC380V: 2000V 1分钟 |
||||
| 防护等级 | IP67 | ||||
| 防爆等级 | Ex db ⅡC T6 Gb，Ex tb ⅢC T80℃ Db | ||||
| 安装方位 | 360°全方位 | ||||
| 电气接口 | 2-M20x1.5防爆堵头使用时用户根据选用电缆加装相应的防爆电缆接头 | ||||
| 控制电路 | S型/MS型/G型 | ||||
| 选装功能 | ◆除湿加热器◆无源触点开关◆过力矩保护◆现场保护单元 | ||||
| 检测标准 | JB/T8219-2016, GB/T 3836.1-2021, GB/T 3836.2-2021 | ||||
尺寸图

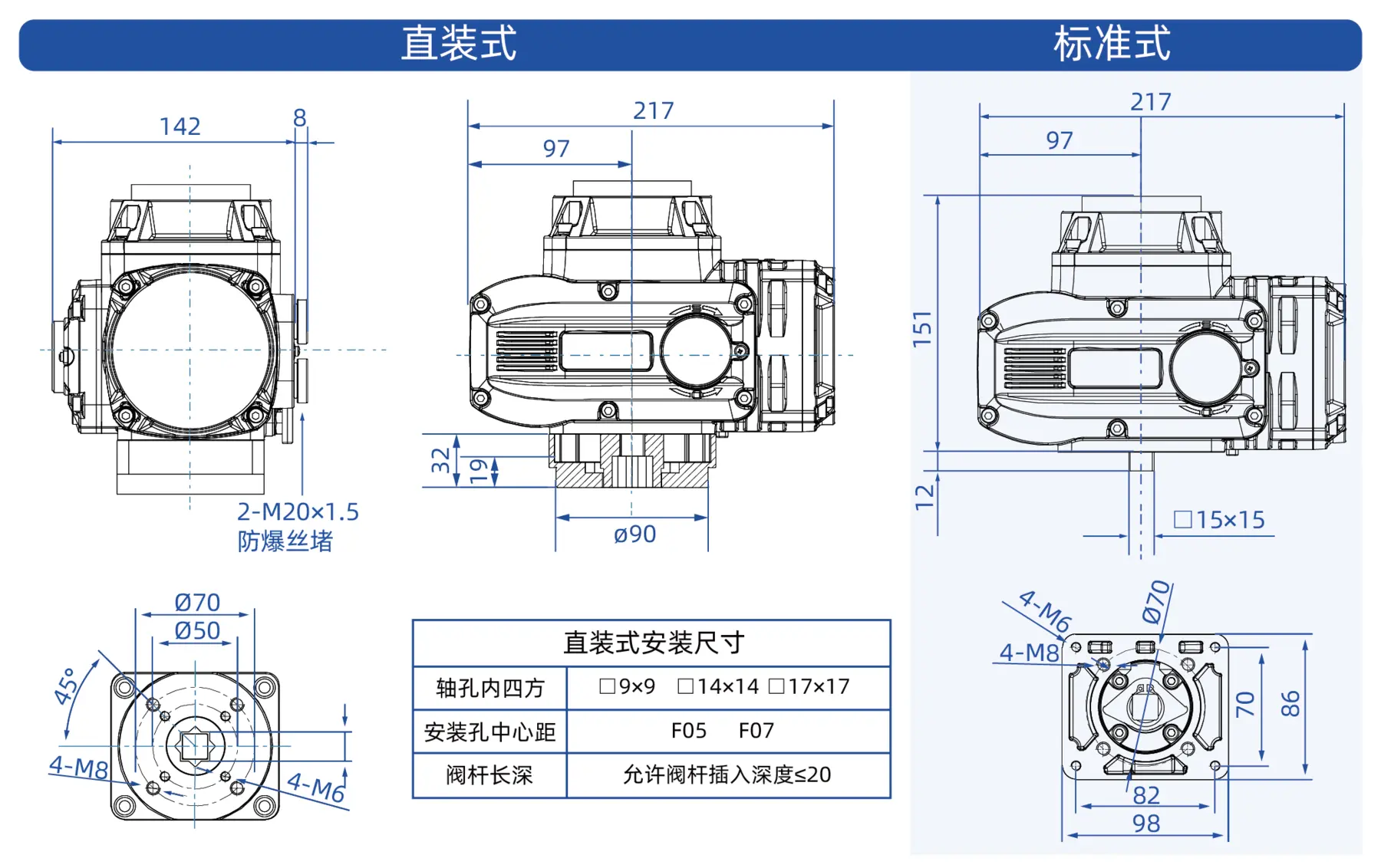

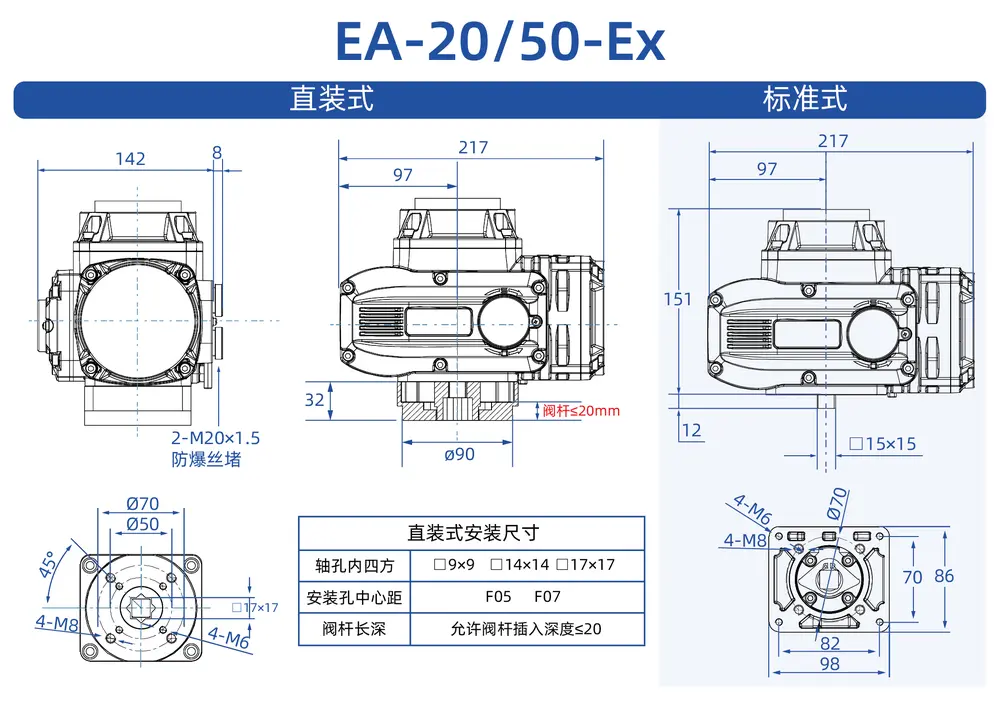

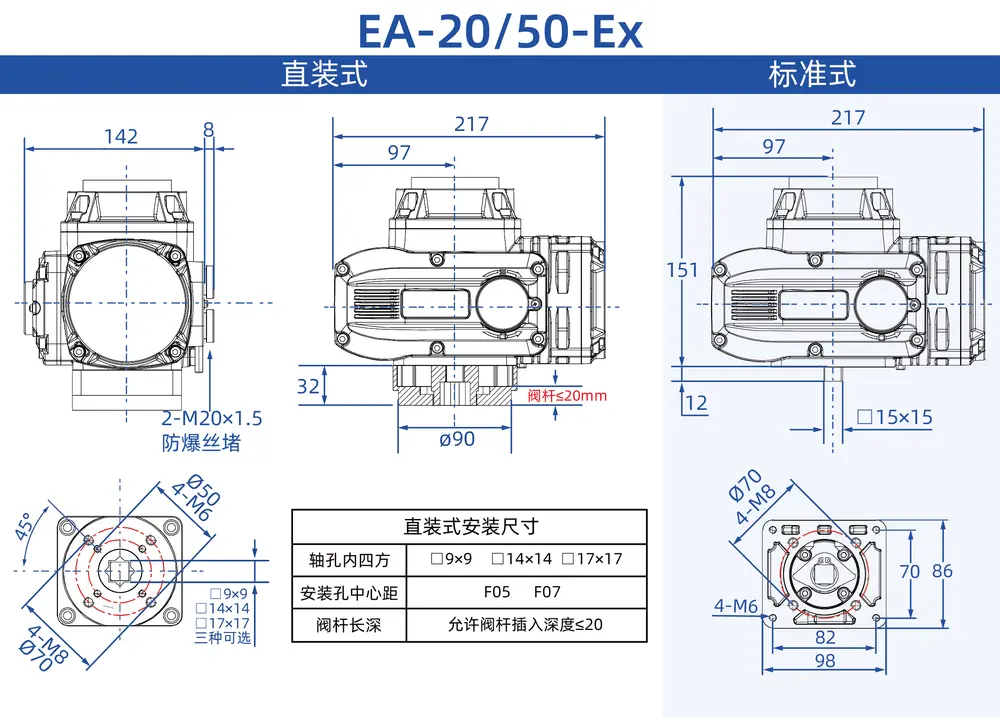

EA-20/50-Ex

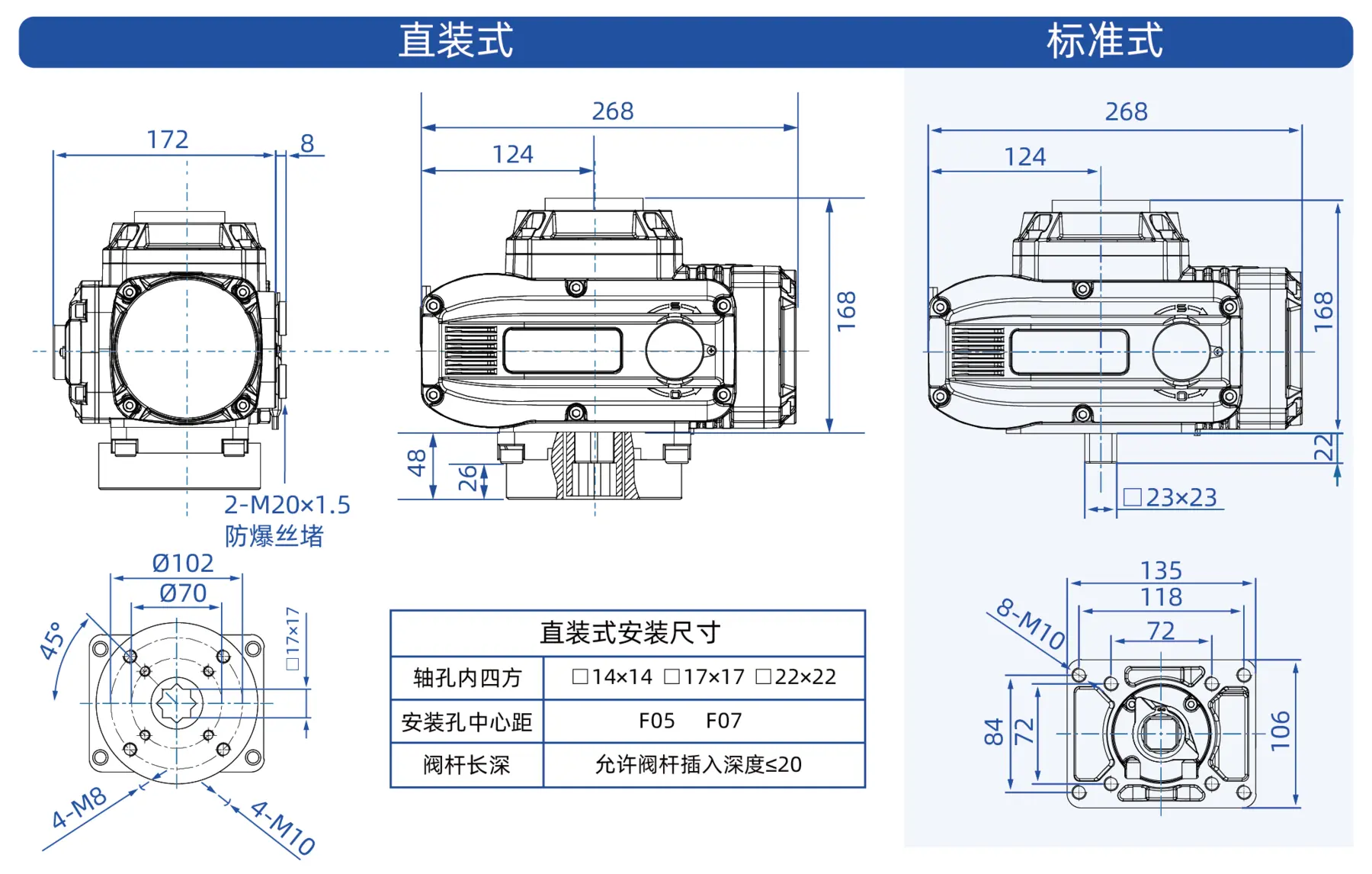

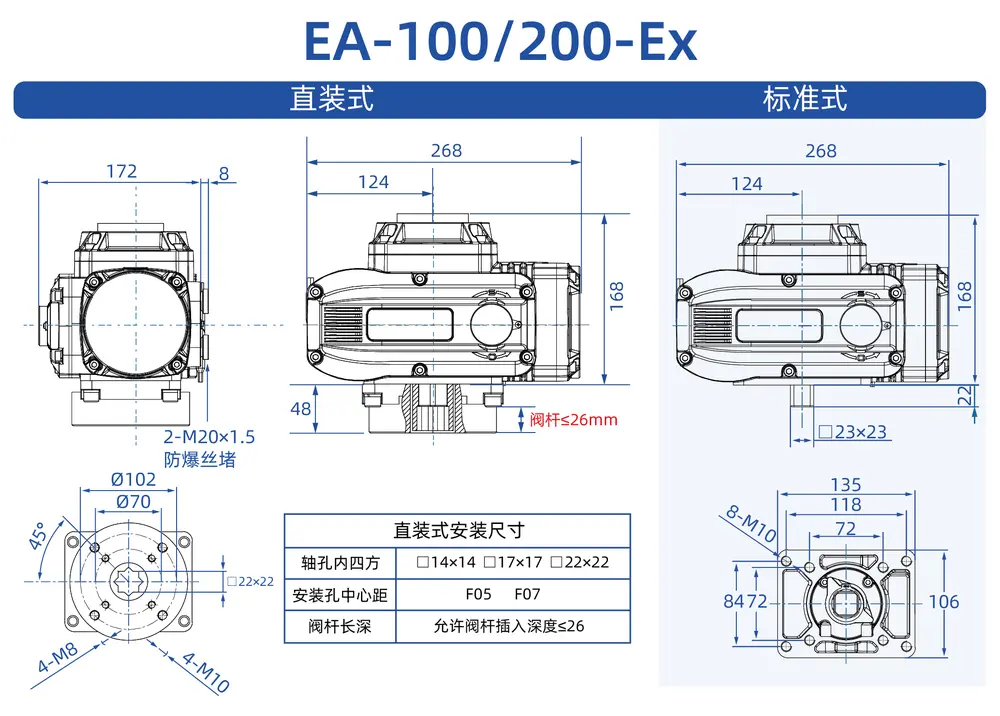

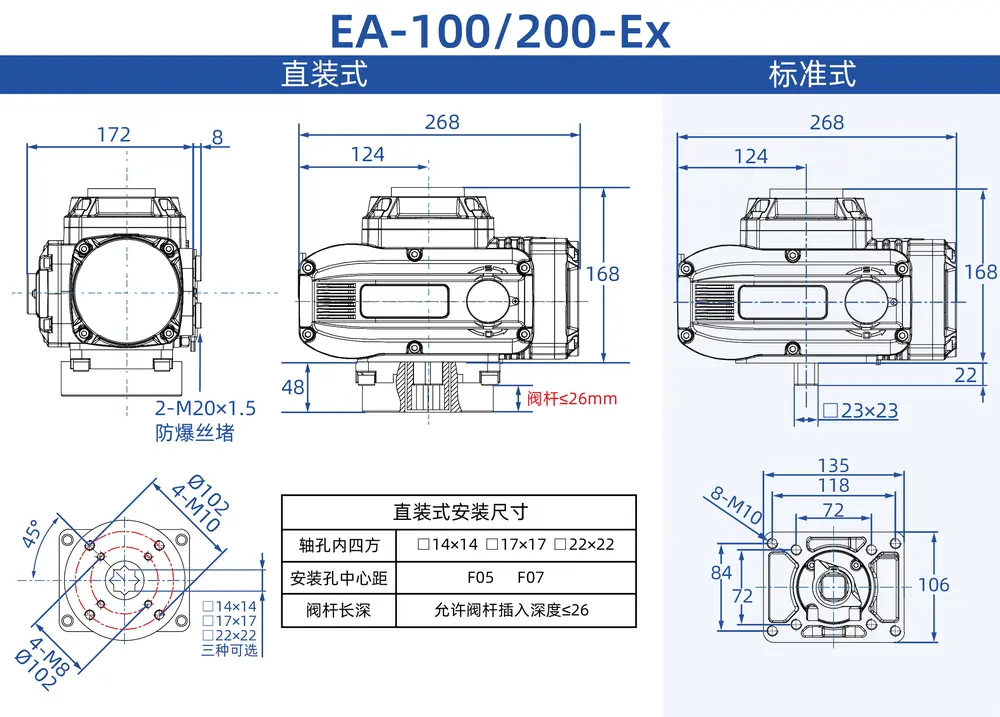

EA-100/200-Ex

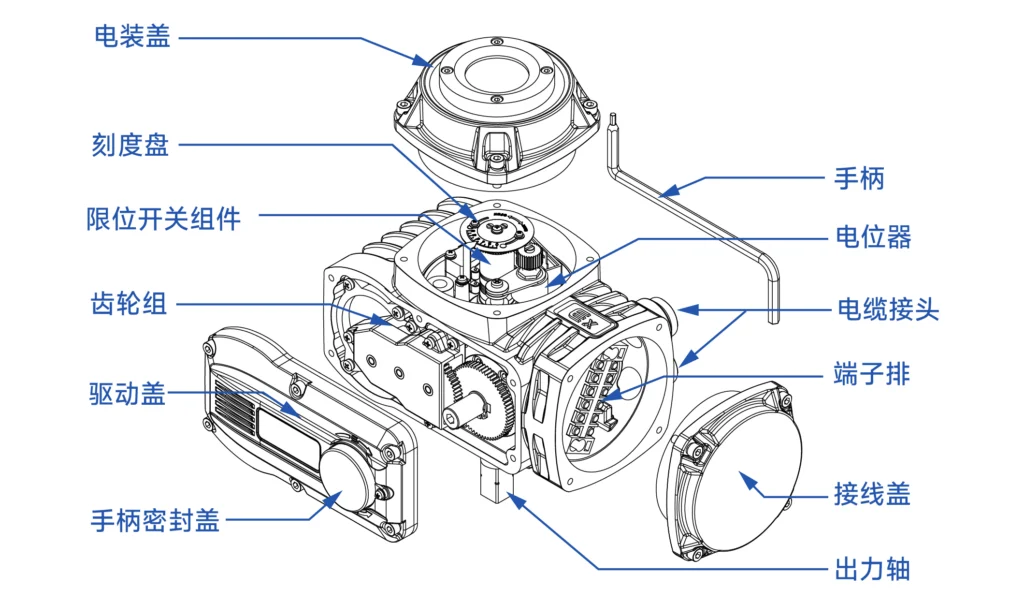

装配示意图
电路图
S型
MS型
