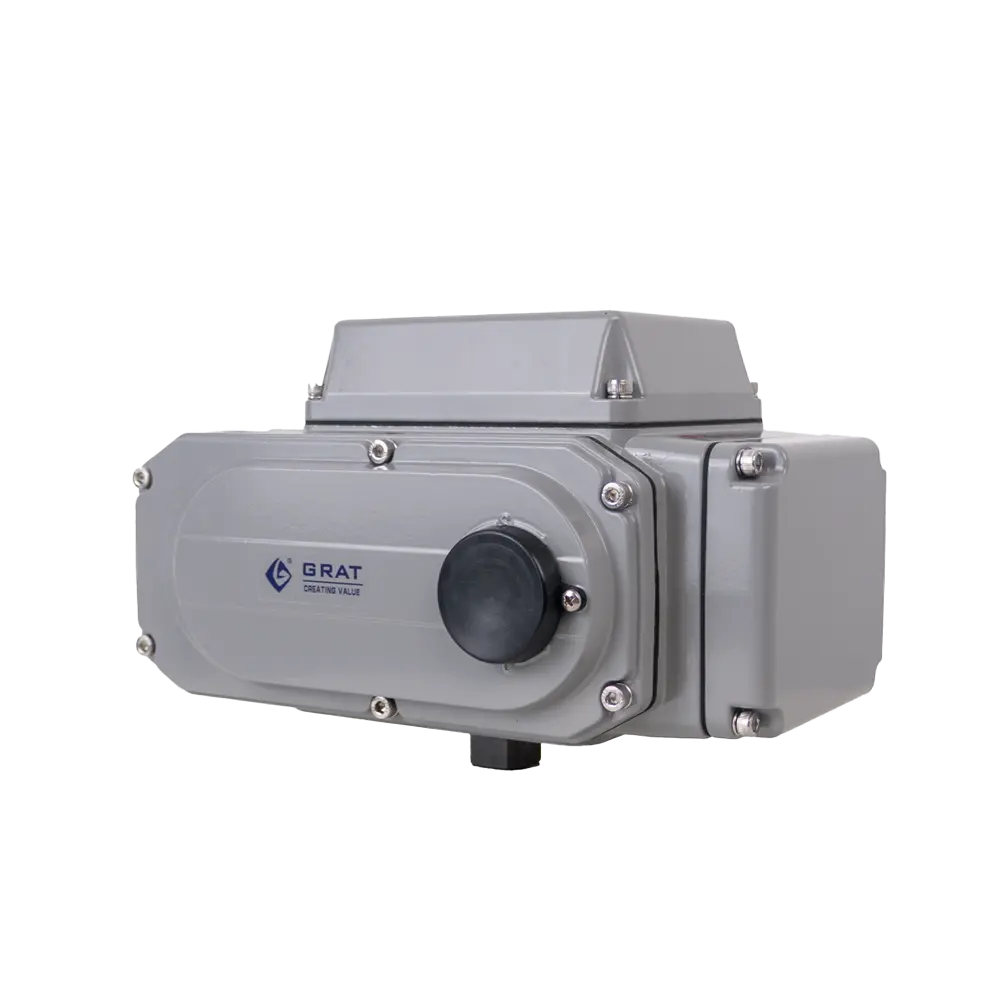

快开电动执行器

快开型执行器专为阀门的快速启闭设计，可在 3 至 8 秒内完成全行程操作（0-90°）。它主要用于紧急切断或快…

产品标签

产品描述

EA 系列快速切换电动执行器可在 4 秒内完成 0-90° 全行程动作，实现全开与全关的单动作切换，能满足球阀、蝶阀等分段式电动快切阀门的快速切换需求。
该执行器适用于高压、大压降场景，以及电磁阀无法胜任的快速切换工况，可与球阀、V 型调节阀、蝶阀、通风阀、风门、风机、动态平衡阀、旋塞阀、回转阀，以及其他工业领域的机械定位旋转系统配套使用。
核心优势与场景适配解析

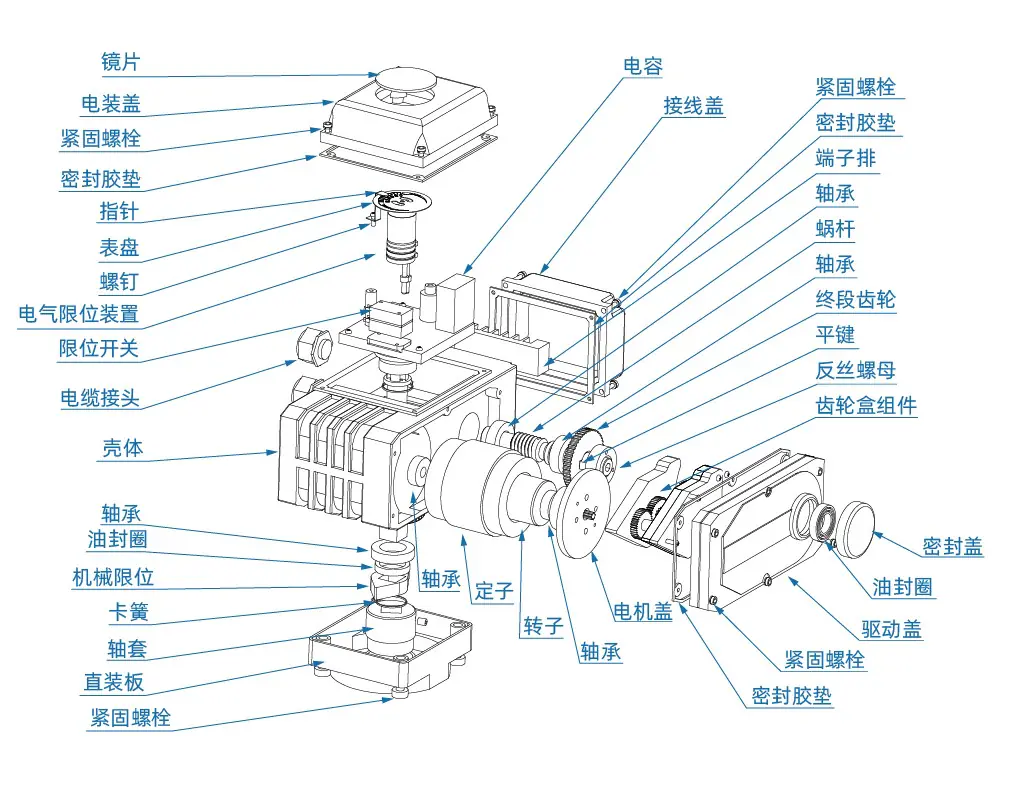

产品结构

电动执行器由驱动电机、减速机构、传动机构和控制部分组成。
驱动电机：包括交流电机（结构简单、维护方便，适用于一般场景）和直流电机（调速性能优良，适用于高精度作业），其功能是将电能转化为机械能。
减速机构：如齿轮减速（效率高、结构紧凑）或蜗轮蜗杆减速（传动比大、具备自锁功能），用于降低电机转速并增大扭矩。
传动机构：如丝杆传动（用于直线运动）或曲柄连杆传动（用于往复式阀门），负责将扭矩传递至被控对象。
控制部分：控制器接收信号，实现对执行器的精准调节。

特点

电源

AC 220V

高效

低功耗，高扭矩

扭矩

20~2000NM

防护

IP67防护等级

精度

死区<0.5%

回差<0.5%

反馈误差<0.5%

适配

0~90°

球阀

蝶阀

I/O

4-20mA

0-10V

Modbus

选配

除湿加热器

无源开关

过载保护

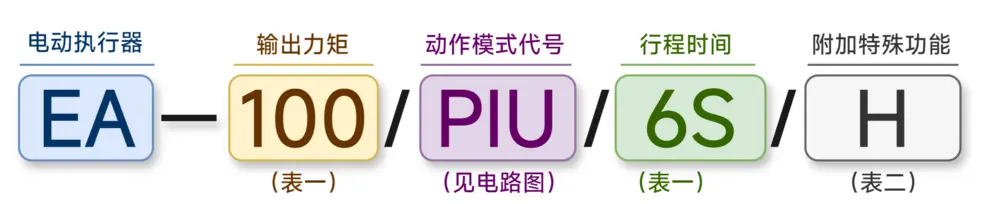

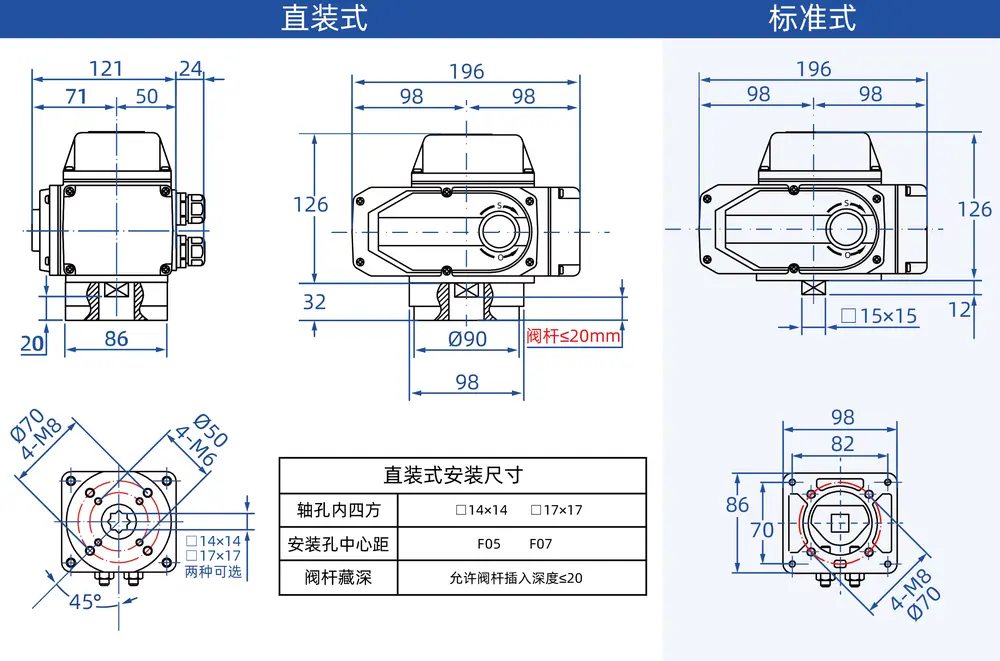

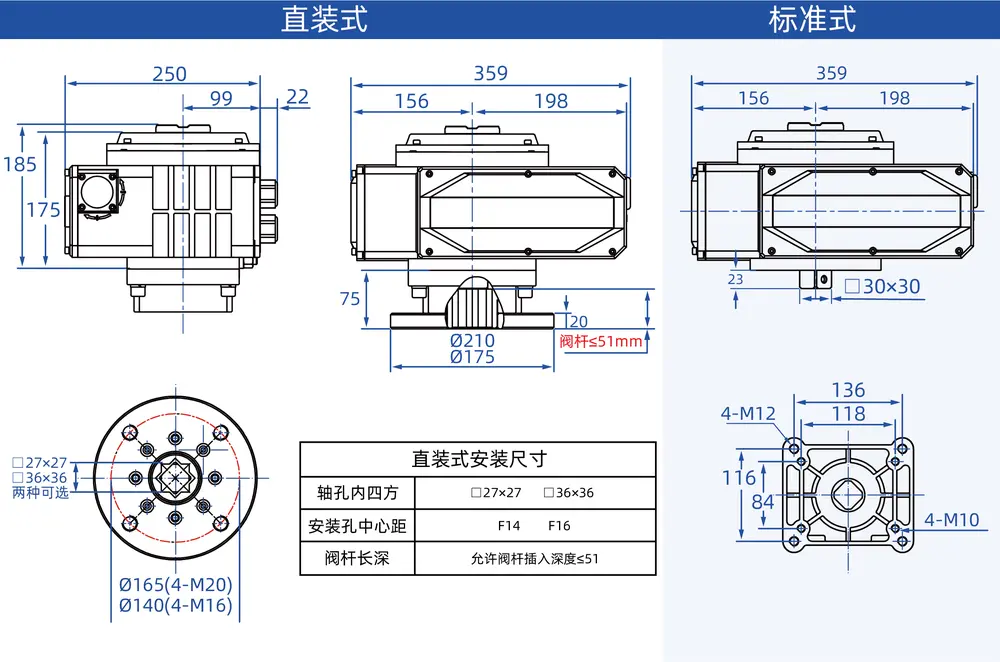

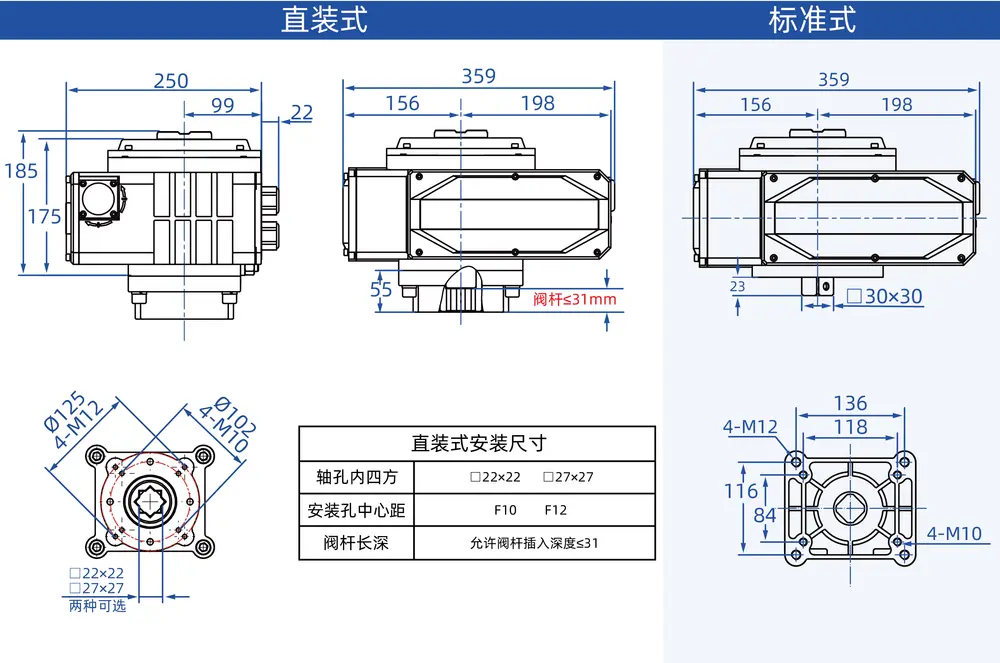

型号表示方法

快开电动执行器参数表
输出扭矩		10N·m	20N·m	50N·m	75N·m	100N·m	200N·m	500N·m
推荐适配阀体	球阀	DN15	DN20	DN25-32	DN40	DN50-65	DN80-100	DN125-200
推荐适配阀体	蝶阀	DN40	DN50-65	DN80-100	DN125	DN150	DN200	DN250-300
动作时间		3S/4S/6S	3S/4S/6S	4S/6S	6S/8S	6S/8S	6S/8S	8S
回转角度		0-90°	0-90°	0-90°	0-90°	0-90°	0-90°	0-90°
电机功率	AC220V	10W	25W	40W	90W	90W	120W	140W
	AC380V	6W	15W	30W	40W	40W	90W	120W
	DC24V	13W	25W	35W	70W	70W	0	0
额定电流	AC220V	0.16A	0.32A	0.35A	0.54A	0.64A	0.96A	1.03A
	AC380V	0.07A	0.10A	0.15A	0.29A	0.29A	0.45A	0
	DC24V	1.28A	2.03A	3.57A	5.13A	3.04A	0	0
整机重量		2.5kg	3.5kg	8kg	8.5kg	9kg	20kg	22kg
电源		AC 110V, AC 220V, AC 380V, DC 24V, DC 220V 可选
绝缘电阻		100 MΩ at 500 V DC
耐压等级		DC24V: 500V 1分钟 AC110V: 1000V 1分钟 AC220V: 1500V 1分钟 AC380V: 2000V 1分钟
防护等级		IP67
限位组件		■ 电动操作时：全开全闭极限开关。 ■ 手动操作时：机械挡块。
保护装置		过热保护器（自动恢复型）
安装方位		360°任意角度安装
电气接口		M20*1.5防水电缆接头
环境温度		-30℃~60℃（▲耐温型：-50℃~70℃）
检测标准		JB/T8219-2016
