特点
紧凑轻便
总重量: 1Kg
尺寸(mm): 109 × 94 × 100
高效率
低功耗，高扭矩
扭矩
输出扭矩 50N · m
动作时间 15-25S
防护等级
具备 IP67 防护等级，可防尘防水。
OLED 显示屏
参数可视化
实时反馈
故障报警
平稳控制速度
采用基于 PWM 的无级调速技术
输入/输出接口
4-20mA
0-10V
Modbus
阀门适配性
0~90°
球阀
| 50N·m物联网微型电动执行器参数表 | |
|---|---|
| 额定电压 | AC220V/DC24V |
| 功耗 | 10W |
| 额定扭矩 | 50N·m |
| 可装配阀门 | 50N·m (DN32-DN40球阀) |
| 调速方式 | PWM无极调速，运行过程平稳 |
| 可调范围 | 30%-100% |
| 控制方式 | 调节（编码器） |
| 通讯协议 | 兼容Modbus |
| 控制精度 | 0.5%，高性能无刷电机，内置过载保护 |
| 行程时间 | 15s-25S（0-90°） |
| 位置显示 | OLED实时显示当前状态及参数信息 |
| 手动功能 | 六角扳手 |
| 壳体材料 | ABS壳体+TPE按键+PC镜片一体式上箱体，压铸铝下箱体 |
| 输出轴 | 内凹八方(14×14mm) |

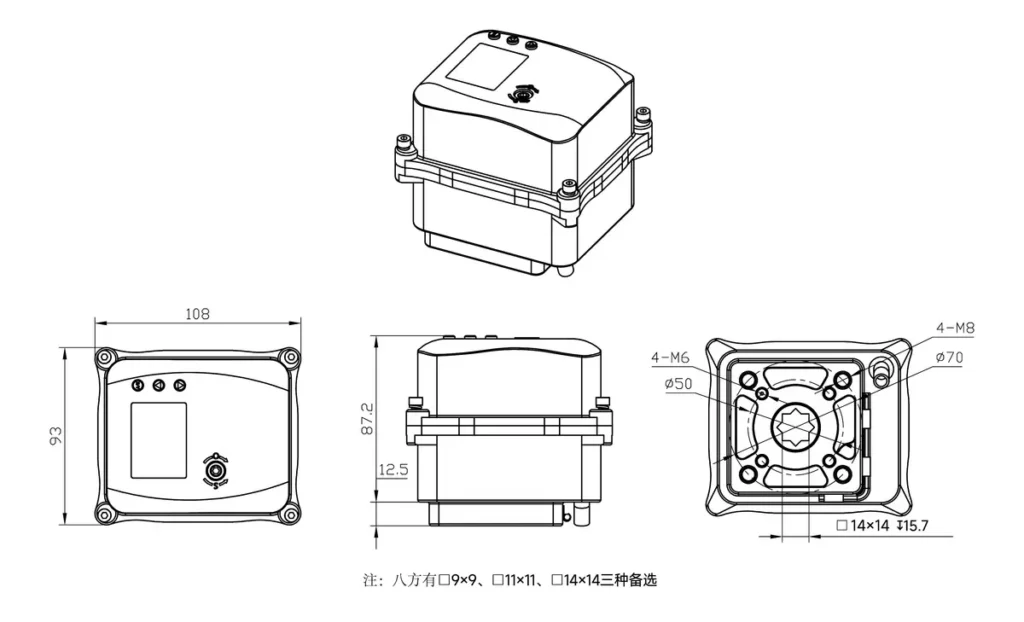

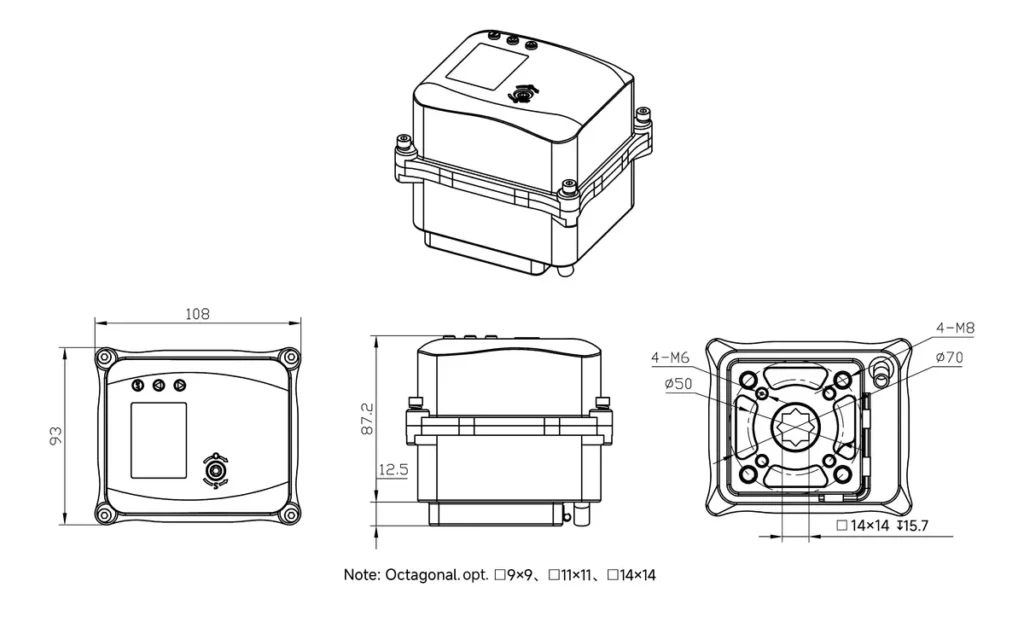

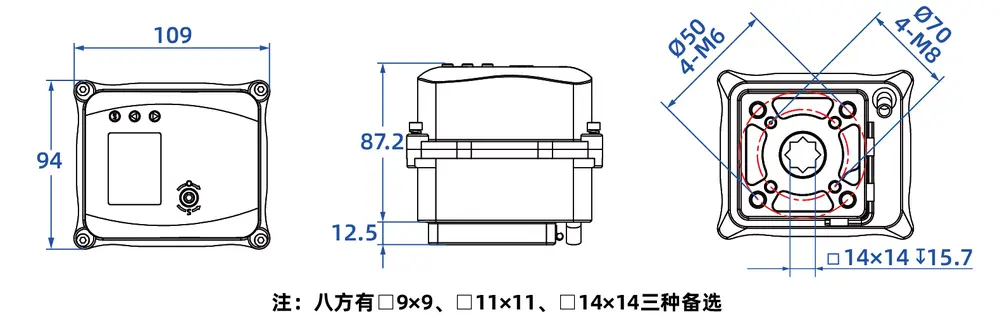

EA-50 Dimension Diagram
电路图
