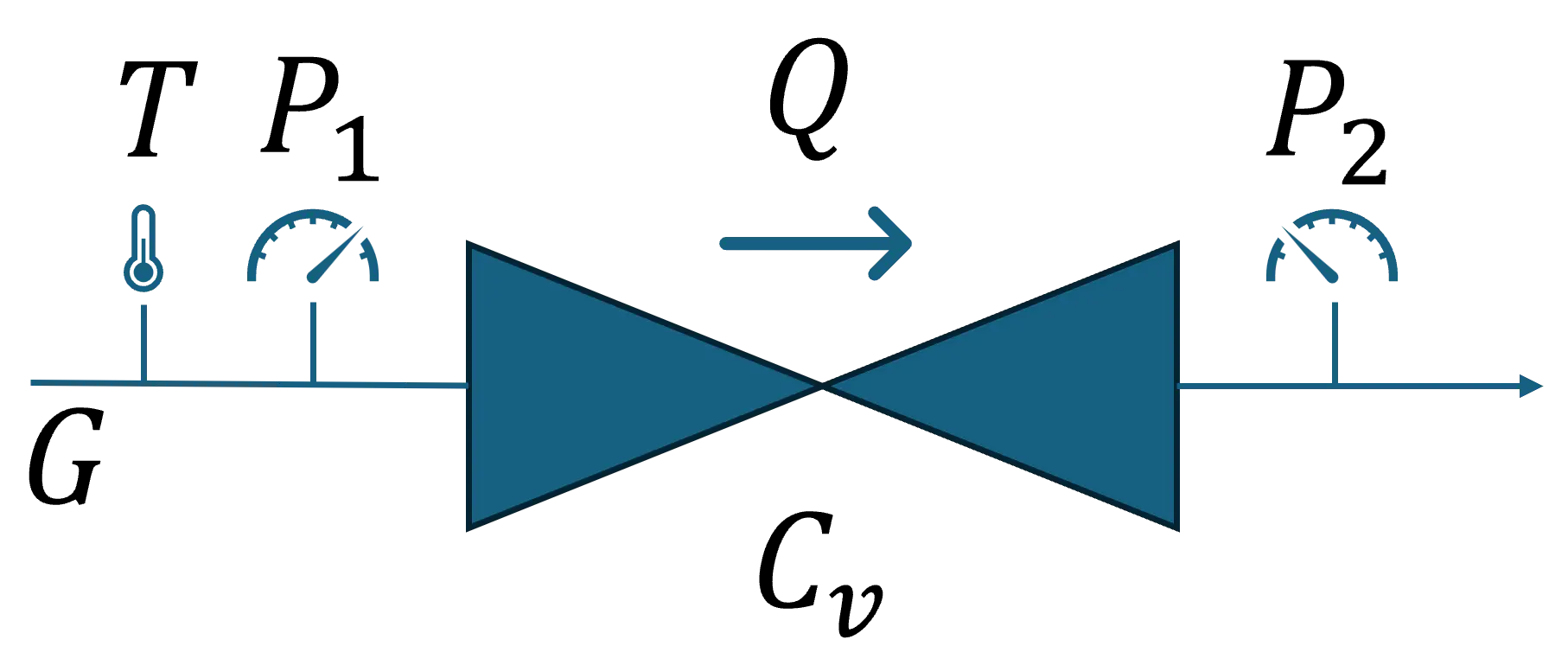

Cv 计算器
什么是Cv值?
Cv值是流体动力学中用于描述阀门或类似装置流量的度量。它被定义为在保持60°F温度的同时，可以在1 psi的压降下流过阀门的水量（加仑/分钟，GPM）。
Cv值计算流量涉及复杂的计算。为了简化这一过程，我们为您开发了这个Cv值和流量计算器。
要了解计算的详情，请点击下面的计算公式按钮。如果您想计算指定单位之外的Cv值和流量，请联系我们。
液体流量系数 Cv 计算
1. 变量定义
\(C_v\)
流量系数
\(Q\)
流量 (gpm)
\(SG\)
液体比重 (水=1.0)
\(P_1\)
入口压力 (psia)
\(P_2\)
出口压力 (psia)
\(\Delta P\)
压力降 (\(P_1-P_2\))
2. 基础计算公式
\[
C_v = Q\sqrt{\frac{SG}{\Delta P}}
\]
GRAT武汉格莱特控制阀
说明：适用于不可压缩液体且未发生气蚀或阻塞的工况。
气体流量系数 Cv 计算
1. 变量定义
\(C_v\)
流量系数
\(Q_g\)
气体流量 (SCFM)
\(SG_g\)
气体比重 (空气=1.0)
\(P_1\)
入口压力 (psia)
\(P_2\)
出口压力 (psia)
\(\Delta P\)
压力降 (\(P_1-P_2\))
\(T\)
绝对上游温度(开尔文K= °C + 273)
2. 分工况计算公式
\[
C_v =
\begin{cases}
\dfrac{Q_g}{125.6} \times \sqrt{\dfrac{SG_g T}{\Delta P \times P_2}} & \text{当 } P_2 >
\dfrac{P_1}{2} \\[2ex]
\dfrac{Q_g}{62.8 \times P_1} \times \sqrt{SG_g T} & \text{当 } P_2 \leq \dfrac{P_1}{2}
\end{cases}
\]
GRAT武汉格莱特控制阀
液体 Kv 修正计算
1. 变量定义
\(K_v\)
流量系数
\(Q\)
液体流量 (m³/h)
\(SG\)
液体比重
\(P_1\)
入口压力 (psia)
\(P_2\)
出口压力 (psia)
\(P_c\)
液体临界压力 (bar)
\(P_v\)
蒸气临界压力 (bar)
\(\Delta P\)
压力降 (\(P_1-P_2\))
\(\Delta P_c\)
阻塞压力降
\(F_L\)
压力恢复系数
2. 阻塞压力降计算
\[
\Delta P_c =
\begin{cases}
F_L^2 (P_1 – P_2) & \text{当 } P_v < 0.5P_1 \\ F_L^2 \left[ P_1 - \left(0.96 -
0.28\sqrt{\dfrac{P_1}{P_c}} \right) P_v \right] & \text{当 } P_v \ge 0.5P_1
\end{cases} \]
GRAT武汉格莱特控制阀
3. 修正后 Kv 计算
\[
K_v =
\begin{cases}
Q\sqrt{\dfrac{SG}{\Delta P}} & \text{当 } \Delta P < \Delta P_c \text{（一般流动）}\\
Q\sqrt{\dfrac{SG}{\Delta P_c}} & \text{当 } \Delta P \ge \Delta P_c \text{（阻塞流动）}
\end{cases} \]
GRAT武汉格莱特控制阀
Cv 与 Kv 转换关系
\[
C_v = 1.156K_v
\]
GRAT武汉格莱特控制阀
说明：转换系数1.156是基于美加仑与立方米、psi与bar的单位换算关系得出的理论值。
气体 Kv 修正计算
1. 变量定义
\(K_v\)
流量系数
\(Q_N\)
气体流量 (Nm³/h)
\(SG_N\)
气体重度 (kg/Nm³)
\(P_1\)
入口压力 (bar)
\(P_2\)
出口压力 (bar)
\(\Delta P\)
压力降 (\(P_1-P_2\))
\(T\)
绝对上游温度(开尔文K= °C + 273)
\(F_L\)
压力恢复系数
2. 分工况计算公式
\[
K_v =
\begin{cases}
\dfrac{Q_N}{380} \times \sqrt{\dfrac{SG_NT}{\Delta P(P_1+P_2)}} & \text{当 }
\dfrac{\Delta
P}{P_1} < 0.5F_L^2 \text{（一般流动）}\\ \dfrac{Q_N}{330} \times \dfrac{\sqrt{SG_NT}}{P_1}
\times \dfrac{1}{F_L} & \text{当 } \dfrac{\Delta P}{P_1} \ge 0.5F_L^2 \text{（阻塞流动）}
\end{cases} \]
GRAT武汉格莱特控制阀
Cv 与 Kv 转换关系
\[
C_v = 1.156K_v
\]
GRAT武汉格莱特控制阀
说明：转换系数1.156是基于美加仑与立方米、psi与bar的单位换算关系得出的理论值。
五、Cv 与 Kv 转换关系
\[
C_v = 1.156K_v
\]
GRAT武汉格莱特控制阀
说明：转换系数1.156是基于美加仑与立方米、psi与bar的单位换算关系得出的理论值。
