一、 适用型号

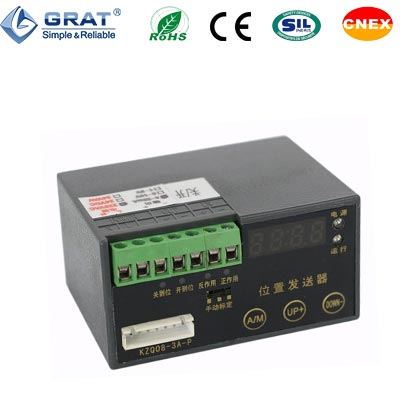

KZQ08-3A-P 电动执行器位置发送器

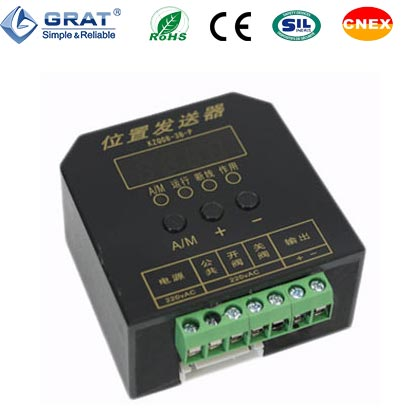

KZQ08-3B-P 电动执行器位置发送器

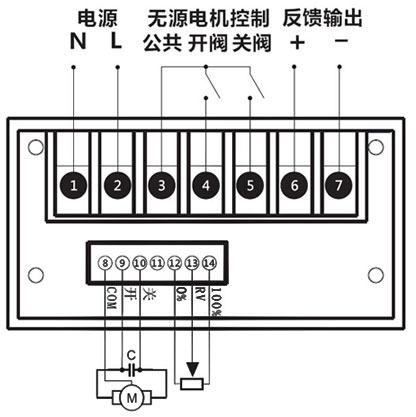

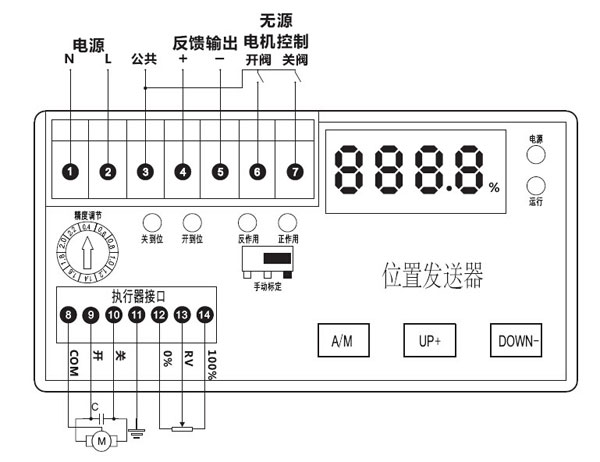

二、 接线注意事项
- 序号为黑底白字的端口为外部通信接线端口；序号为白底黑字的端口为执行器装置内部接线端口。
- 输出信号默认规格为 4～20mA 电流信号，可定制 0～10V、1～5V、2mA～10mA 等信号。
- 接线前必须断开电源，避免触电危险。
三、 电动执行器位置发送器 阀位标定步骤
- 调整参数至 P=3.1，按下 “A/M” 键，进入零位标定参数 “UL”。
- 零位标定：进入 “UL” 参数界面后，将执行器运行至零位，按下 “A/M” 键确认零位，系统自动进入满位标定参数 “uH”。
- 满位标定：进入 “uH” 参数界面后，将执行器运行至满位，按下 “A/M” 键确认满位，系统自动返回 “P” 参数界面。
- 保存退出：调整参数至 P=5.0，再次按下 “A/M” 键，系统自动退出标定界面并保存参数。
四、 电动执行器位置发送器 输出标定步骤
- 调整参数至 P=1.1，按下 “A/M” 键，进入零位输出标定参数 “oL”。
- 零位输出电流标定：在 “oL” 参数界面，按 “+”“-” 键修改数值，使输出电流达到 4mA，按下 “A/M” 键确认，系统自动进入满位输出标定参数 “oH”。
- 满位输出电流标定：在 “oH” 参数界面，按 “+”“-” 键修改数值，使输出电流达到 20mA，按下 “A/M” 键确认，系统自动进入电机报警温度参数 “t” 设置界面。
- 电机温度报警设置：在 “t” 参数界面（壳内报警温度），按 “+”“-” 键修改数值，推荐设置为 t=85℃。
- 保存退出：按下 “A/M” 键确认温度参数，调整参数至 P=5.0，再次按下 “A/M” 键，系统自动退出并保存参数，返回自动测控状态。
输出标定 特别注意
- 出厂时已完成标定，一般无需再次操作；如需标定，需在专业工程师指导下进行。
- 标定时需配备 4～20mA 输出量程的信号源。
五、 电动执行器位置发送器 作用方式设置
- 调整参数至 P=4.6，按下 “A/M” 键，进入作用方式参数 “Ac”。
- 作用方式选择：按 “+”“-” 键修改 “Ac” 数值，按下表设置正 / 反作用，设置完成后按下 “A/M” 键确认，系统返回 “P” 参数界面。
- 保存退出：调整参数至 P=5.0，再次按下 “A/M” 键，系统自动保存参数并退出设置状态。
| 作用方式 | Ac 参数值 | 控制说明 |
|---|---|---|
| 正作用 | Ac=0 | 阀位全关时反馈输出 4mA，全开时反馈输出 20mA |
| 反作用 | Ac=1 | 阀位全关时反馈输出 20mA，全开时反馈输出 4mA |
六、 电动执行器位置发送器 参数退出方式
| 退出类型 | 操作步骤 |
|---|---|
| 保存退出 | 按 “+”“-” 键调整参数至 P=5.0，按下 “A/M” 键确认，系统自动保存参数并退出设置状态 |
| 不保存退出 | 按 “+”“-” 键调整参数至 P=4.9，按下 “A/M” 键确认，系统不保存参数并退出设置状态 |
七、 格莱特阀门控制器 型号编制及说明
1. 阀门控制器类型代码
| 代码 | 类型说明 |
|---|---|
| C | 控制型模块（输入输出均为模拟量信号） |
| R | 位置变送器（输入开关量，反馈模拟量） |
| D | 数字信号模块（485、486 信号） |
2. 电压规格代码
| 代号 | 电压 / 扭矩规格 |
|---|---|
| A | 交流 220V |
| D | 直流 24V |
| H | 交流 380V |
| 3A | 扭矩 ≥200NM |
| 3B | 扭矩 ≤100NM |
3. 信号规格代码
| 代号 | 信号类型 |
|---|---|
| 1 | 4-20mA |
| 2 | 0-10V |
| 3 | 0-5V |
| 4 | 1-5V |
| 5 | 0-10mA |
| 6 | 0-20mA |

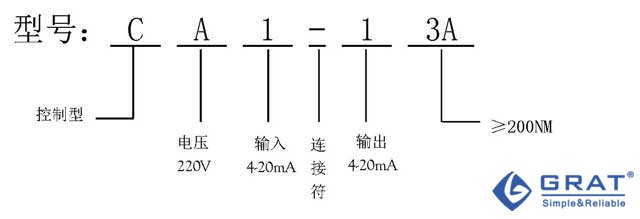

4. 型号编制示例
示例：控制型模块、电压 AC220V、输入输出信号 4-20mA、配套 20 型执行器
注：型号中连接符前代表输入信号，连接符后代表输出信号
