电动执行器（电动执行机构）电气限位调试步骤和方法

一、电气限位调试的适用场景

1. 电动执行器与阀门完成机械连接后，需调试电气限位，确保其与阀门阀芯的开关位置一一对应。
2. 因工况需求需调整阀门开关角度时，需重新调试电气限位位置，使其匹配阀门的对应开度（例如：将限位范围从 0-90° 调整为 0-70° 或 0-180°）。

二、DDS 电气限位调试方法

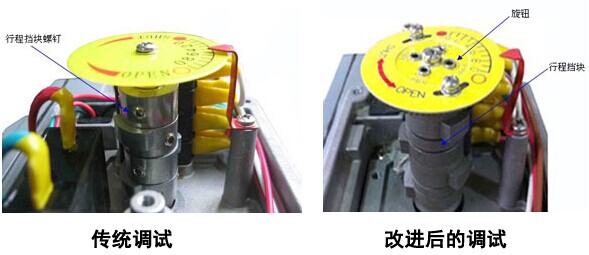

1. 确认电动执行器开、关电气限位调整轴

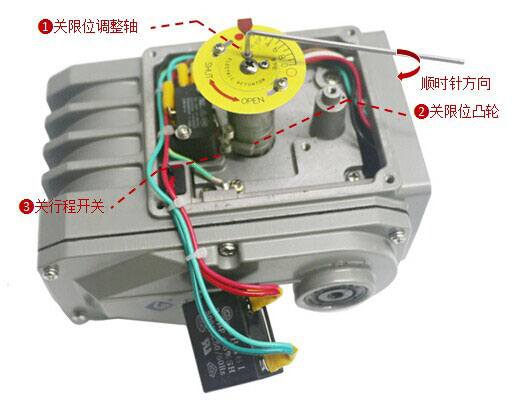

   • 关限位调整（如图 1-1）接通电源，将电动执行器运行至全关位置；使用 2mm 内六角扳手，顺时针旋转关限位调整轴，直至凸轮撞响关行程开关并发出 “咔” 的声响，且指针指示关位 0 刻度位，关位电气限位调试完成。

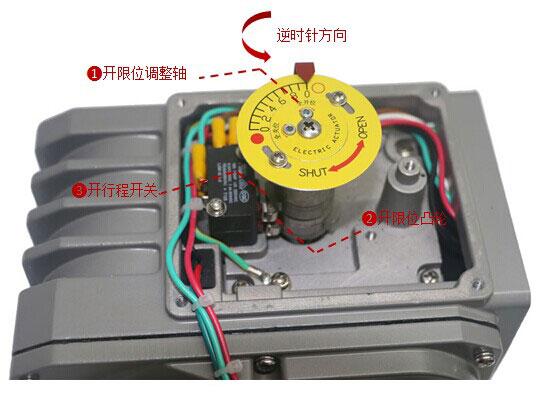

   • 开限位调整（如图 1-2）接通电源，将电动执行器运行至全开位置；使用 2mm 内六角扳手，逆时针旋转开限位调整轴，直至凸轮撞响开行程开关并发出 “咔” 的声响，且指针指示开位 0 刻度位，开位电气限位调试完成。

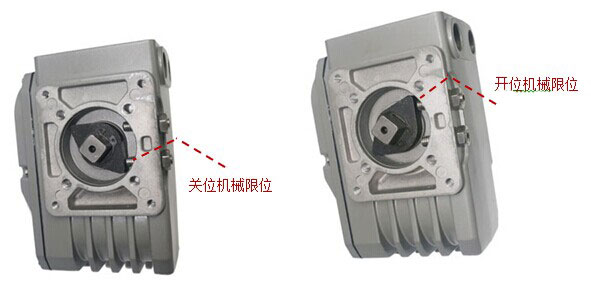

2. 确认对应机械位置（如图 1-3）

图1-1

图1-2

图1-3
