衬氟电动球阀

衬氟电动球阀采用 PTFE（聚四氟乙烯）或 PFA（可溶性聚四氟乙烯）作为衬里材料，并通过电动驱动实现精准启闭…

在线询价

027- 60706976

产品标签

球阀, 耐腐蚀

产品简介

衬氟电动球阀是为各种强腐蚀性介质的启闭控制而设计的，广泛使用于石油、化工、染化、农药、制酸制碱等行业，是目前防腐设备最理想的选择。

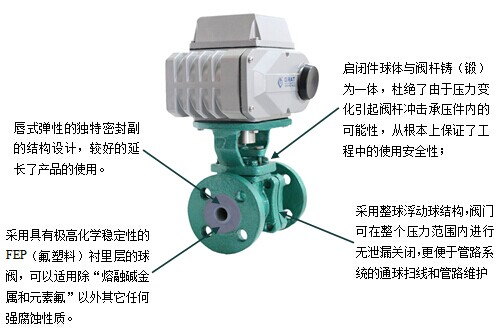

采用聚四氟乙烯（FEP）为防腐衬层里料，具有很强的防腐性和耐磨性，唇式弹性的独特密封付的结构设计，较好的延长了产品的使用。

衬氟电动球阀在完成普通球阀输送的介质外还能输导大压差和较大温差变化范围内的强腐蚀、冲刷、磨砺的一切酸、碱、盐液体，有腐蚀性气体及含有固体颗粒的混合性液体等介质。

特点

可分为对分二片式和三片式两种结构型式，流体阻力小，启闭速度快，结构简单。
具有优良的耐化学腐蚀性能管壁平洁光滑，输送流体时具有较小的摩擦阻力和附着力。优异的耐老化和抗紫外线性能，使正常使用寿命比其它管道系统均有很大的延长。
衬氟电动球阀的多种阀芯结构（V型，O型）轻松实现两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号220VAC电源即可控制运转。具有连线简单，结构紧凑、阻力小、动作稳定可靠等优点。

专利

DDS 和 PPD 技术

快捷便捷的直接调试开关

主要参数

工作电源	AC110V,AC220V,AC380V,DC24V
公称通径	DN15-100 更大口径请联系
介质温度	-15℃~+120℃（无冻结）
工作压力	PN1.0～1.6(MPa)
控制方式	调节或开关控制
连接方式	法兰连接
适用介质	酸、碱、盐、氯气、蒸气、源水、矿浆纸浆、王水、氧化剂、还原剂、腐蚀性化学液体(不能疏导氧气、氢气、天然气、煤气等可燃、助燃气体)
阀体材质	WCB，ZG1CrM0，ZG，1Cr18Ni9Ti，SS304、SS316
阀盖材质	WCB，ZG1CrM0，ZG，1Cr18Ni9Ti
填料函材质	WCB，40Cr，ZG，1Cr18Ni9Ti
填料压盖材质	WCB，ZG1CrM0，ZG，1Cr18Ni9Ti
阀座材质	全氟共聚物FEP
填料	全氟共聚物FEP
设计与制造标准	GB12237-2007 API 6D
法兰标准	JB79—2015、GB/T 9124.1-2019、GB/T 9124.2-2019、ANSI B16.5 JIS B2212
结构长度	GB12221-2005
检验标准	API 598

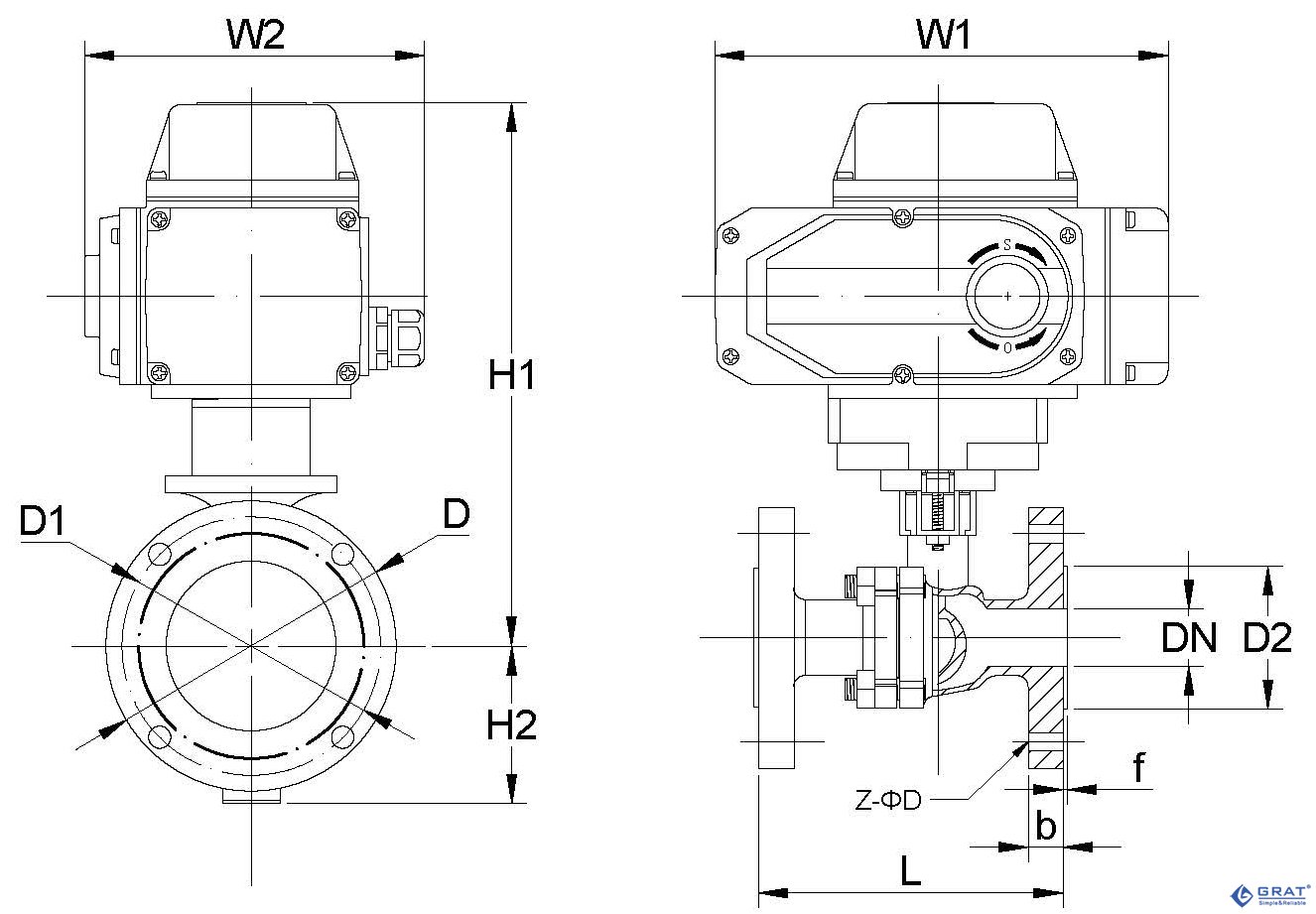

尺寸图

设计标准：HG/T 20592
法兰标准：HG/T20592 单位：（mm）

通径（DN）	L	D	D1	D2	b	f	Z-ΦD	H1	H2	W1	W2
15	130	95	65	45	16	2.5	4-Φ14	216	47.5	196	145
20	140	105	75	55	18	2.5	4-Φ14	231	52.5	196	145
25	150	115	85	65	19	3	4-Φ14	236	57.5	196	145
32	165	140	100	78	19	3	4-Φ18	256	70	196	145
40	180	150	110	85	19	3.5	4-Φ18	261	75	196	145
50	200	165	125	100	19	3.5	4-Φ18	271	82.5	196	145
65	220	185	145	120	19	3.5	4-Φ18	303	92.5	255	182
80	260	200	160	135	20	3.5	8-Φ18	358	100	255	182
100	280	220	180	155	21	4	8-Φ18	383	110	255	182
