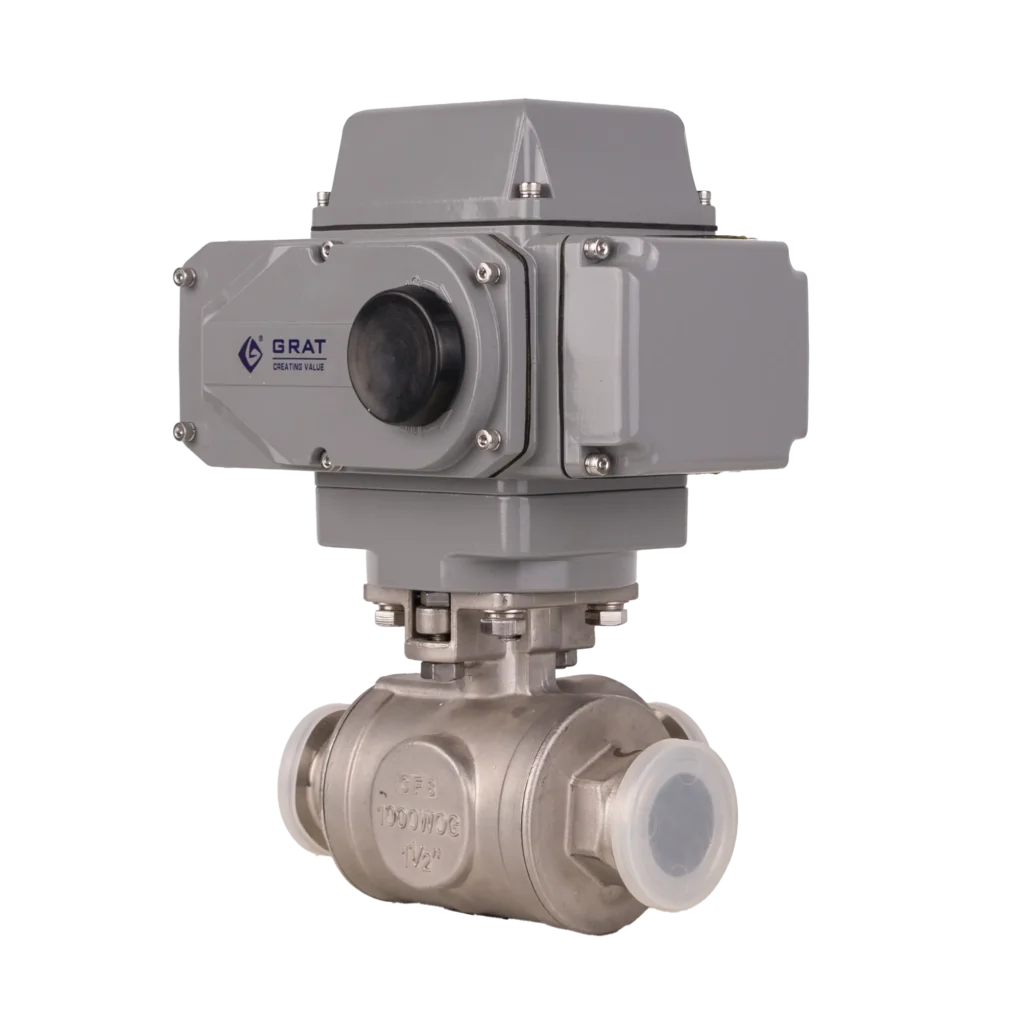

Sanitary Clamp Electric Three Way Ball Valve

卡箍式快装电动三通球阀

卡箍式电动三通球阀具备卡箍连接与电动操作功能，不仅便于在系统中安装，还能精准控制流体在三条通路间的流向，广泛应…

在线询价
027- 60706976
产品标签
, , , ,
Sanitary Clamp Electric Three Way Ball Valve

产品简介

卡箍式电动三通球阀采用卡箍设计，可实现快速且符合要求的安装；搭配电动执行器，能实现精准的自动化控制；同时具备三通结构，可灵活分流流体，是食品、饮料、制药等需精准流量管理行业的理想选择。

产品参数

公称通径DN15～100
工作电源AC110V  AC220V，AC380V  DC24V
             执行器扭矩/材质铸铝合金
介质温度0~120℃
环境温度-30℃－60℃
公称压力PN0.1～6.4MPa　
动作方式开关控制
动作时间4-90秒
适用工况     空调、消防系统、水处理、管路吹扫、分析仪器、烟气采样等
 连接方式内螺纹连接，法兰
 密封形式软密封
阀体材质SUS304、SUS316，WCB
   密封圈材质EPDM、PTFE
防护等级IP67
安装方式     任意角度安装（为延长寿命最好水平或倾斜安装）
设计与制造标准GB12237-2007 API 6D
法兰标准        GB/T 9124.1-2019、GB/T 9124.2-2019、GB17241.6-2008
结构长度标准GB12221-2005
                    检验标准API 598

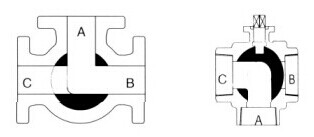

 电动三通球阀分为L型流道和T型流道，如图：

1K942FH 0

        T型流道采用4面阀座，受力平衡，密封可靠。主要用于分流、混流、换向以及三通道的完全开放。
    L型流道采用2面阀座。主要用于流路的换向。

1K9422P3 1

电路图

电路 S

S型

开关动作模式：通过交流开关量实现开启，关闭操作，并输出一组只是全开，全闭的有源位置信号。

电路 MS

MS型

开关动作模式：输出无源触点信号。
结构：带两个中间位置开关。

电路 PIU

PIU型

开关动作模式：输出0～1000Ω反馈信号。
结构：带1KΩ电位器。

电路 CPT

CPT型

开关动作模式：输出4~20mA阀位反馈信号。
结构：带1KΩ电位器和R/I变换器。

电路 G

G型

通过外部直流电源向电路输出直流开关量控制开启，关闭程序，并输出一组对应全开，全闭位置的无源触点信号。

电路 SP

SP型

开关动作模式：通过开关电路控制阀门开启角度与电位器阻值对应，并同时实现中间位置控制功能。
结构：带电位器和中间位置开关。

电路 H

H型

通过外部三相电源倒相电路输出三相交流开关量控制开启，
关闭操作并输出一组对应全开，全闭位置的无源触点信号。
