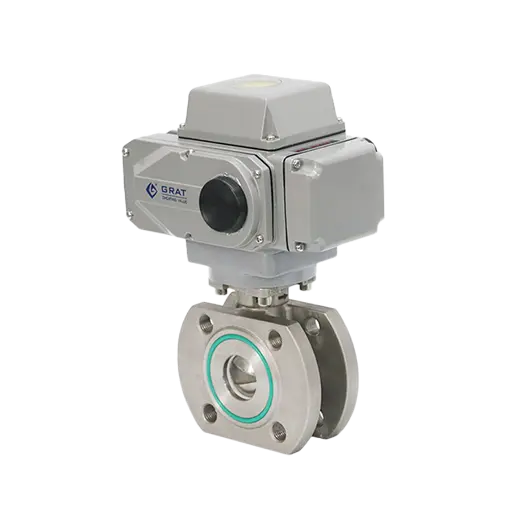

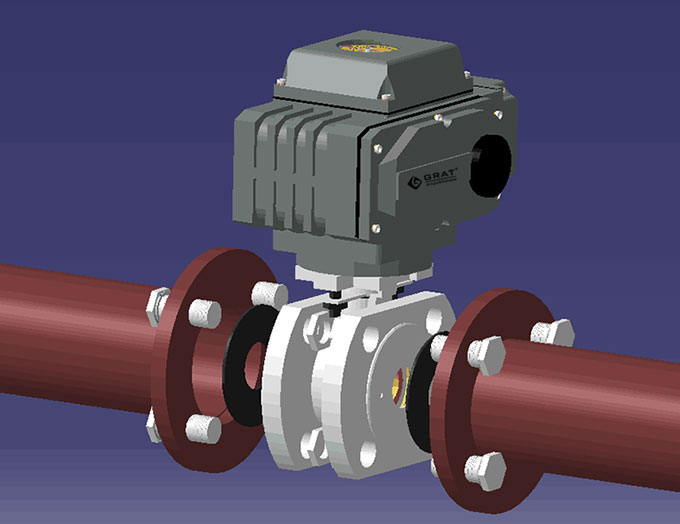

电动真空V型球阀

电动真空 V 型口球阀是专为真空及高压系统设计的精密阀门，采用 V 型开口结构以提升流量控制精度，并集成电动执…

产品标签

产品简介

电动真空V型球阀是利用电动装置驱动由体作旋转运动，达到接通或切断气流目的的一种阀门。它具有高流导，连接形式多样等特点，是真空和压力能同时兼用的一种阀门。

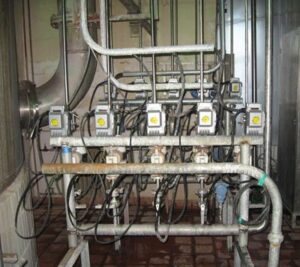

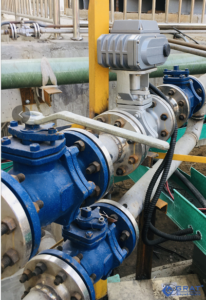

适用的介质为空气及弱腐蚀性气体。是乳品、酒业、生物工程、食品、制药、饮料、化工、化妆品等领域的常选阀门。并已广泛应用于新能源行业及半导体产业。

专利

DDS 和 PPD 技术

快捷便捷的直接调试开关

主要参数

适用范围	16×10⁵～6.7×10^-4Pa(螺纹连接) 6×10⁵～6.7×10^-4Pa(螺纹连接) 40×10⁵～6.7×10^-4Pa(螺纹连接) 10⁵～6.7×10^-4（快卸法兰)
阀门漏率	≤6.7×10^-5Pa.L/S
介质温度	-30～+150℃（聚四氟乙烯PTFE） -30～+260℃（对位聚苯PPL）
动作时间	4S、10S、20S、30S
安装状态	任意Any
电源	常规出厂：AC220V/50HZ 可选：AC110V、DC24V
信号反馈	常规出厂：阀位指示器可选：智能型（控制信号4-20mA）

安装尺寸

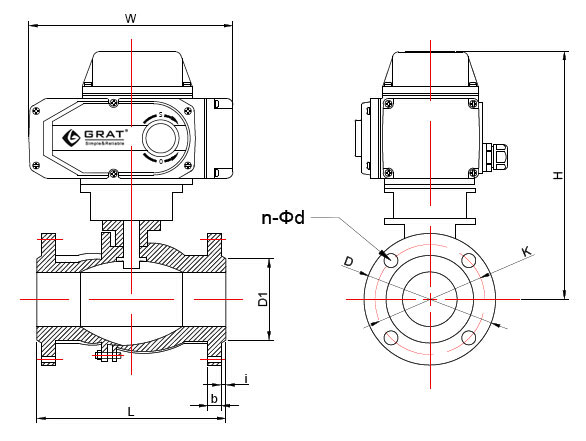

1、电动真空V型球阀外形及连接尺寸（单位：毫米）

2、电动真空V型球阀螺纹连接尺寸（图1）

型号	DN	G	L	H	W1	W2
10G	10	3/8〃	70	166	196	145
16G	16	1/2〃	70	166	196	145
25G	25	1〃	91	182	196	145
32G	32	1-1/4〃	108	187	196	145
40G	40	1-1/2〃	123	195	196	145
50G	50	2〃	138	236	196	145
63G	63	2-1/2〃	185	258	196	145
80G	80	3〃	210	304	255	182
100G	100	4〃	268	336	255	182

3、电动真空V型球阀焊接连接尺寸（图2）

型号	DN	D	L	H	W1	W2
10H	10	17.5	70	166	196	145
16H	16	22.7	70	166	196	145
25H	25	33.5	91	182	196	145
32H	32	42	108	187	196	145
40H	40	48.5	123	195	196	145
50H	50	60.5	138	236	196	145
63H	63	76.5	185	258	196	145
80H	80	90	210	304	255	182
100H	100	106.5	268	336	255	182

4、电动真空V型球阀快卸法兰尺寸（图3）

型号	DN	D	D1	L	H
10KF	10	30	12.2	94	166
16KF	16	30	17.2	104	166
25KF	25	40	26.2	114	182
32KF	32	55	34.2	140	187
40KF	40	55	41.2	165	195
50KF	50	75	52.2	175	236

5、电动真空V型球阀活套法兰尺寸（图4）

型号	DN	D	Do	L	n-Φc	H
10F	10	55	40	94	4-Φ6.6	166
16F	16	60	45	104	4-Φ6.6	166
25F	25	70	55	114	4-Φ6.6	182
32F	32	90	70	140	4-Φ9	187
40F	40	100	80	165	4-Φ9	195
50F	50	110	90	175	4-Φ9	236
63F	63	130	110	195(186)	4-Φ9	258
80F	80	145	125	220(203)	8-Φ9	304
100F	100	165	145	280(220)	8-Φ9	336
