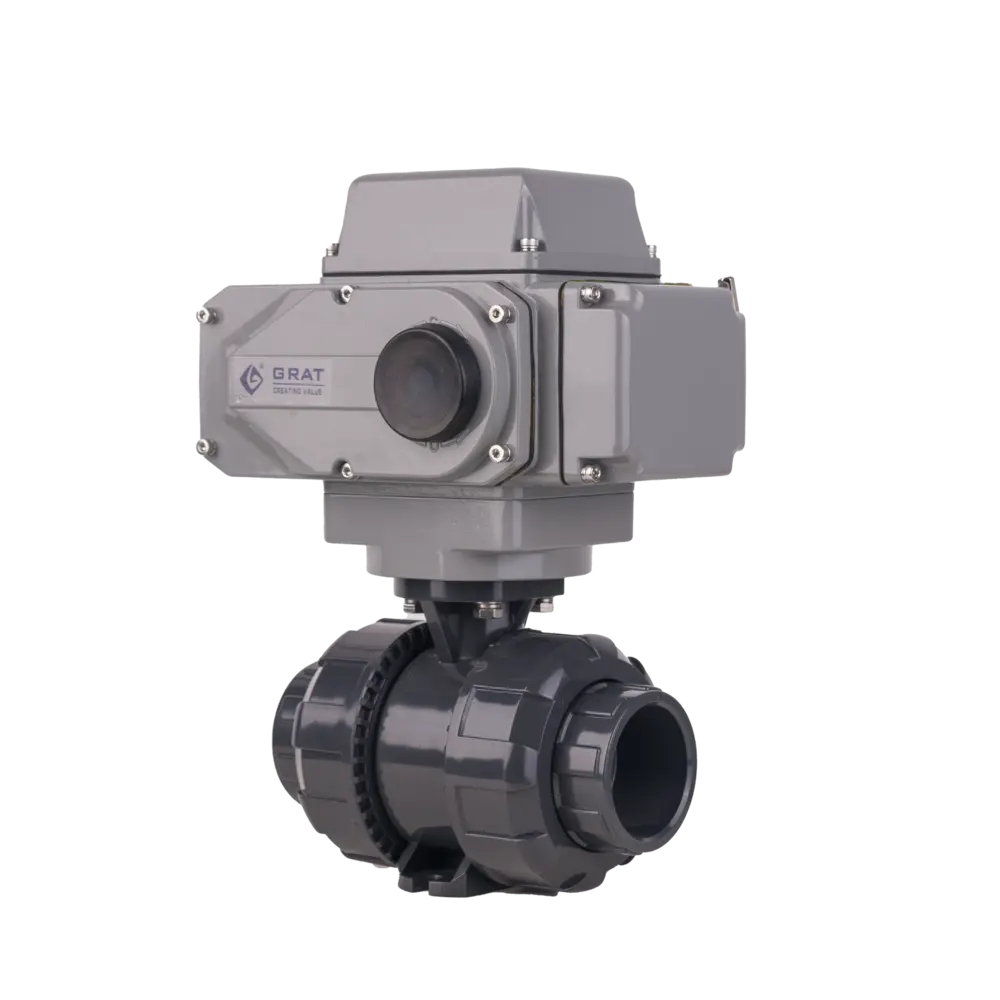

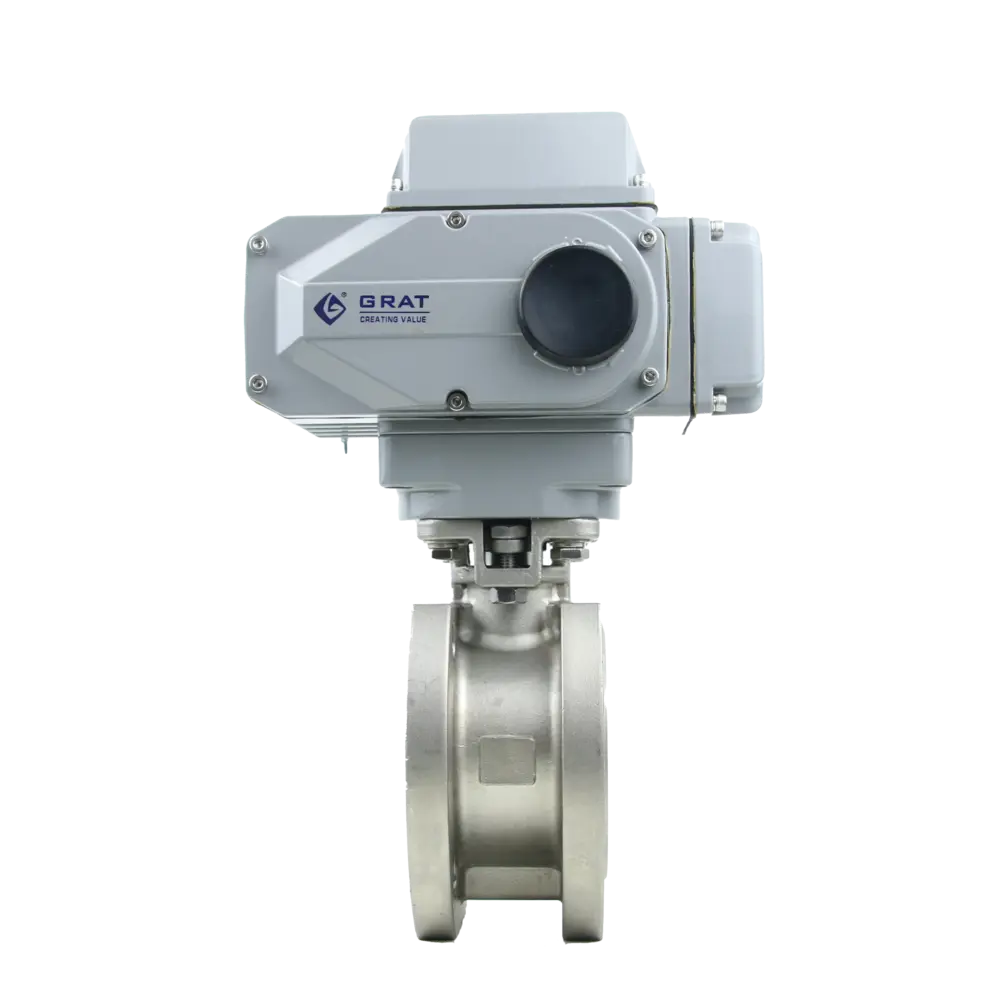

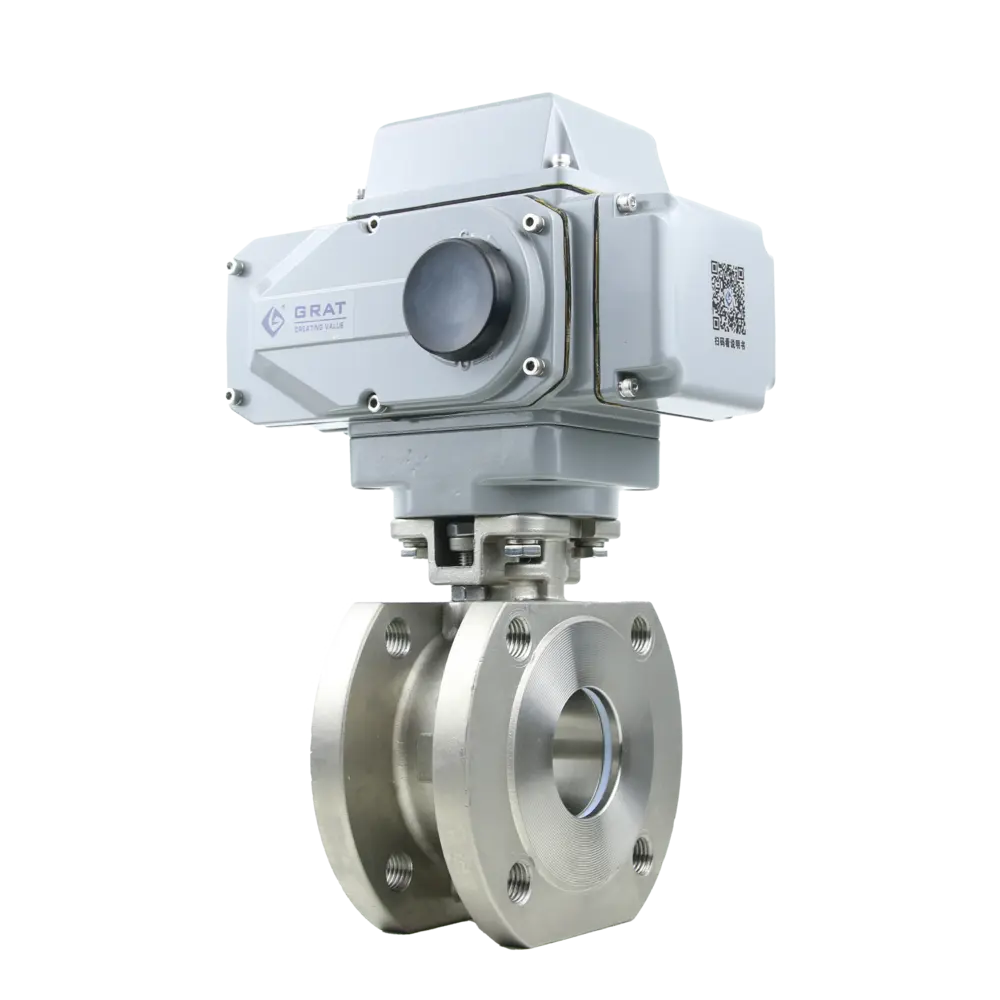

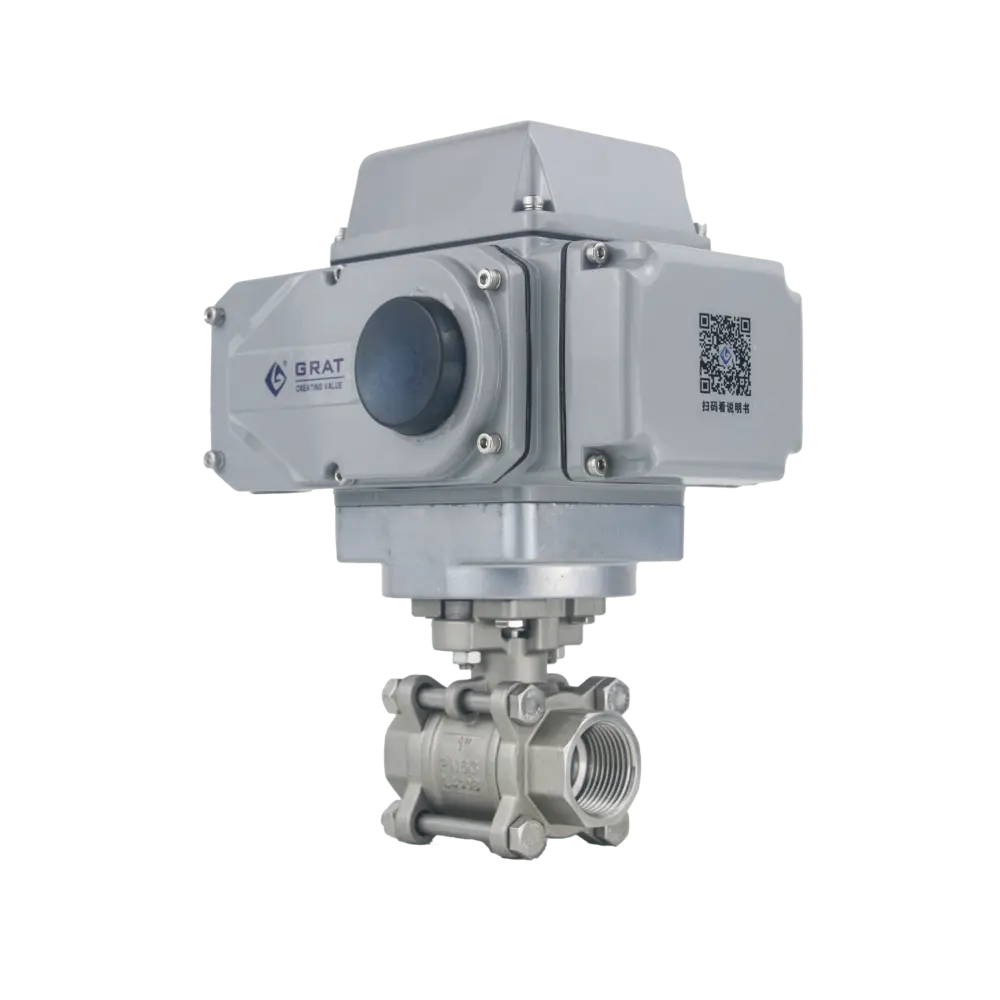

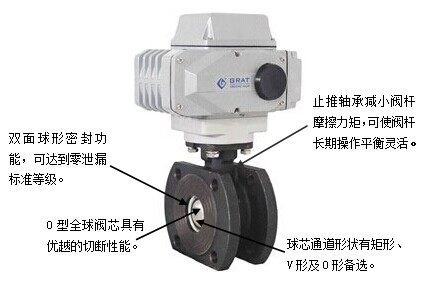

特点
- 4秒即可完成开关动作。
- 采用电动快开执行器驱动新技术：只在工作时才使用电能。闲置时零功耗，有效降低系统运行成本。
- 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
- 适应性广泛。各种连接方式备选（法兰、螺纹、双由令等）体积小，重量轻，性能可靠，配套简单。
- 流阻小，流通能力大，全通径的球阀基本没有流阻。球阀是所有阀类中流体阻力最小的一种、即使是缩径球阀、其流体阻力也相当的小。
公称通径（DN）：DN15 – DN100
工作电压：交流110V、交流220V、交流380V、直流24V
介质温度：≤220°C
环境温度：-30℃～60℃
公称压力：0.1 – 6.4MPa
动作时间：2、4、6秒
动作方式：开关切断
防护等级：IP67
连接方式：法兰连接、螺纹连接、活接连接
阀体材质：WCB（碳钢）、SUS304不锈钢、SUS316不锈钢
密封圈材质：三元乙丙橡胶（EPDM）、聚四氟乙烯（PTFE）、增强聚四氟乙烯（PPL）、金属密封
密封形式：双面球面密封（零泄漏）
制造标准：GB 12237-2007、API 6D
法兰标准： JB/T 79-2015、 GB/T 9124.1-2019、 GB/T 9124.2-2019、 ANSI B16.5（美标）、 JIS B2239（日标）
检验标准：API 598
结构长度标准：GB/T 12221-2005
尺寸图
1、快速开关电动球阀外形图和连接尺寸：
2、快速开关电动球阀国标安装尺寸
设计标准：GB/T12237-2007
法兰标准：GB/T 9124.1-2019、GB/T 9124.2-2019 国标单位：（mm）
| 通径DN mm in | d | D1 | K | D | n-Md | f | L | H | W | W2 | |
| DN15 | 1/2〃 | 15 | 45 | 65 | 95 | 4-M12 | 2 | 35 | 210 | 196 | 145 |
| DN20 | 3/4〃 | 19 | 55 | 75 | 105 | 4-M12 | 2 | 38 | 216 | 196 | 145 |
| DN25 | 1〃 | 25 | 65 | 85 | 115 | 4-M12 | 2 | 50 | 223 | 196 | 145 |
| DN32 | 1-1/4〃 | 28 | 76 | 100 | 140 | 4-M12 | 2 | 50 | 230 | 196 | 145 |
| DN40 | 1-1/2〃 | 38 | 83 | 110 | 148 | 4-M16 | 3 | 67 | 240 | 196 | 145 |
| DN50 | 2〃 | 49 | 102 | 125 | 156 | 4-M16 | 3 | 72 | 250 | 196 | 145 |
| DN65 | 2-1/2〃 | 64 | 120 | 145 | 185 | 4-M16 | 3 | 94 | 298 | 255 | 145 |
| DN80 | 3〃 | 73 | 143 | 160 | 200 | 8-M16 | 3 | 120 | 312 | 255 | 182 |
| DN100 | 4〃 | 90 | 168 | 180 | 220 | 8-M16 | 3 | 141 | 322 | 255 | 182 |
3、快速开关电动球阀德标安装尺寸
设计标准：DIN3375/1，2，EN12516-1
法兰标准：DIN EN1092-1 PN10-PN40 德标单位：（mm）
| 通径 mm in | d | D1 | K | D | n-Md | f | L | H | W | W2 | |
| DN15 | 1/2〃 | 15 | 45 | 65 | 95 | 4-M12 | 2 | 44 | 220 | 196 | 145 |
| DN20 | 3/4〃 | 20 | 58 | 75 | 105 | 4-M12 | 2 | 44 | 220 | 196 | 145 |
| DN25 | 1〃 | 25 | 68 | 85 | 115 | 4-M12 | 2 | 50 | 223 | 196 | 145 |
| DN32 | 1-1/4〃 | 32 | 78 | 100 | 140 | 4-M16 | 2 | 60 | 237 | 196 | 145 |
| DN40 | 1-1/2〃 | 38 | 88 | 110 | 150 | 4-M16 | 3 | 65 | 244 | 196 | 145 |
| DN50 | 2〃 | 49 | 102 | 125 | 165 | 4-M16 | 3 | 80 | 245 | 196 | 145 |
| DN65 | 2-1/2〃 | 62 | 122 | 145 | 185 | 4-M16 | 3 | 110 | 306 | 255 | 182 |
| DN80 | 3〃 | 74 | 138 | 160 | 200 | 8-M16 | 3 | 120 | 326 | 255 | 182 |
| DN100 | 4〃 | 100 | 158 | 180 | 220 | 8-M16 | 3 | 152 | 338 | 255 | 182 |

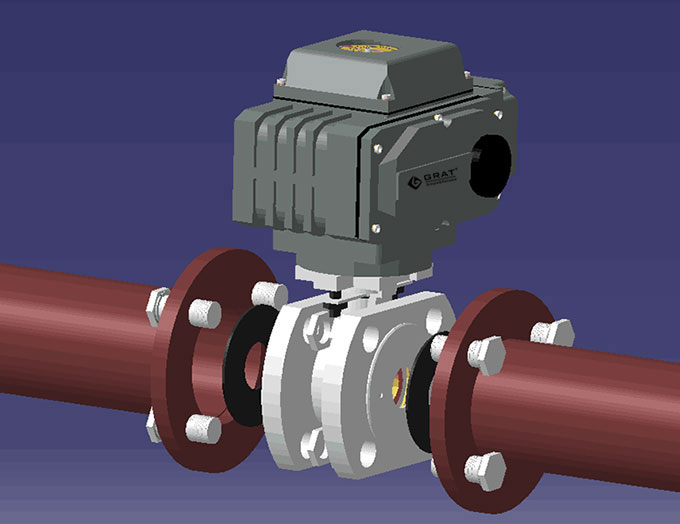

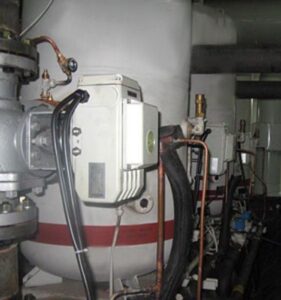

4、快速开关电动开关球阀与管道的安装示意图
电路图
S型
MS型
