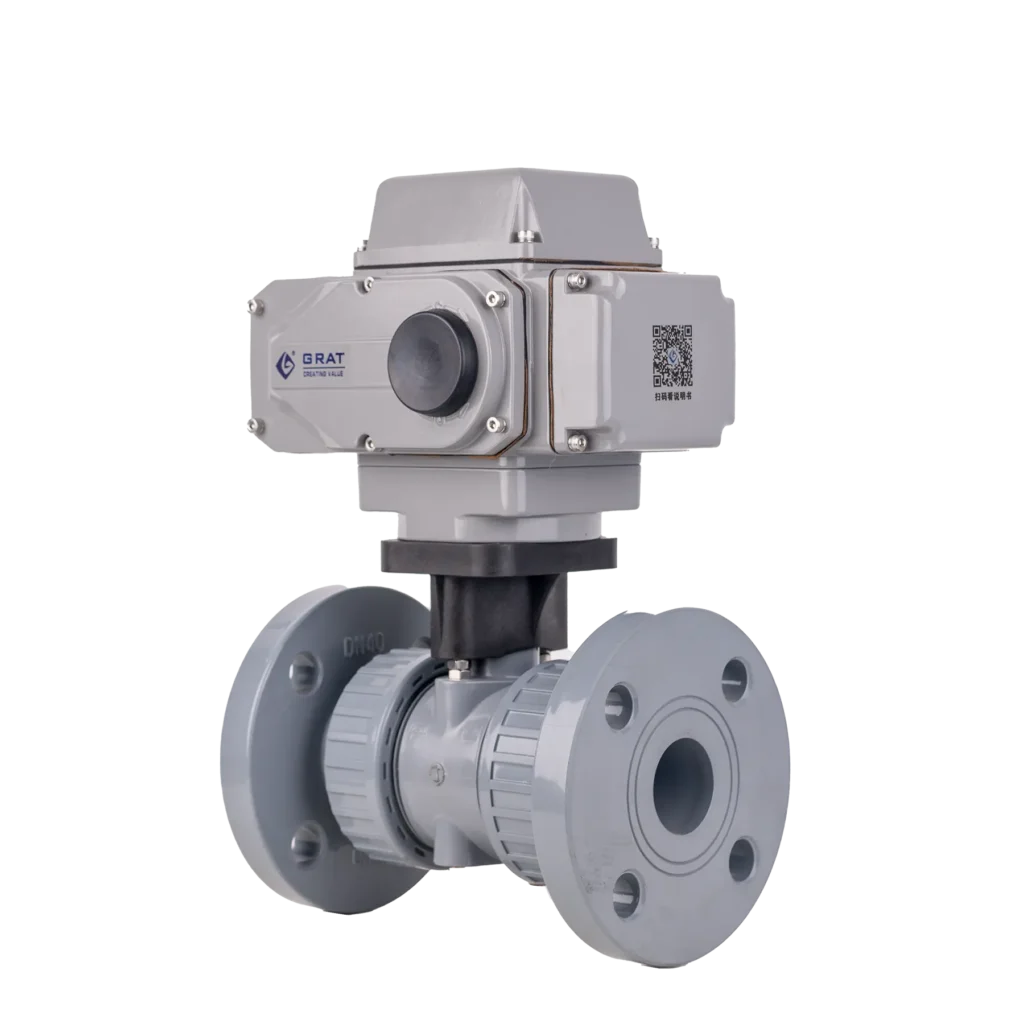

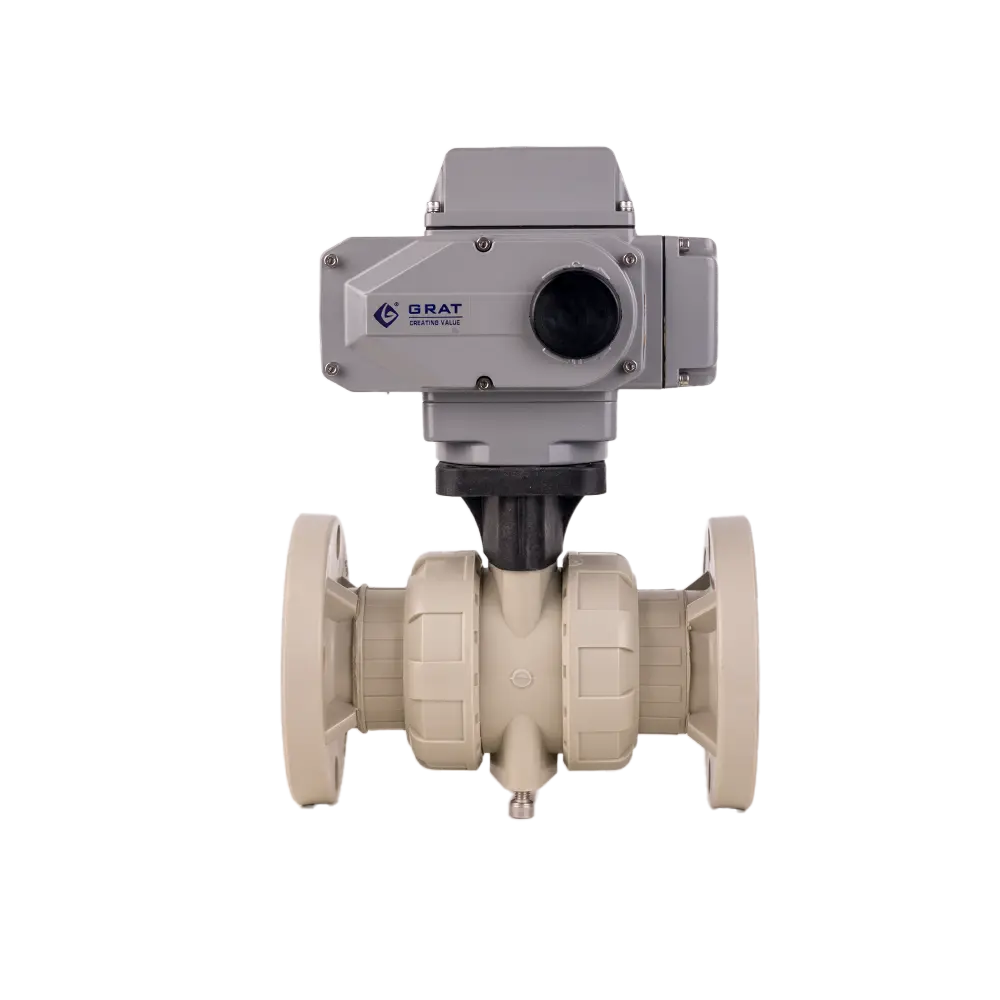

UPVC Electric Flanged Ball Valve

电动塑料法兰球阀

UPVC 电动法兰球阀是一种耐腐蚀的电动驱动阀门，专为腐蚀性化学环境（酸、碱、盐介质）中的精准流量控制设计。其…

产品标签

塑料, 球阀, 耐腐蚀

产品简介

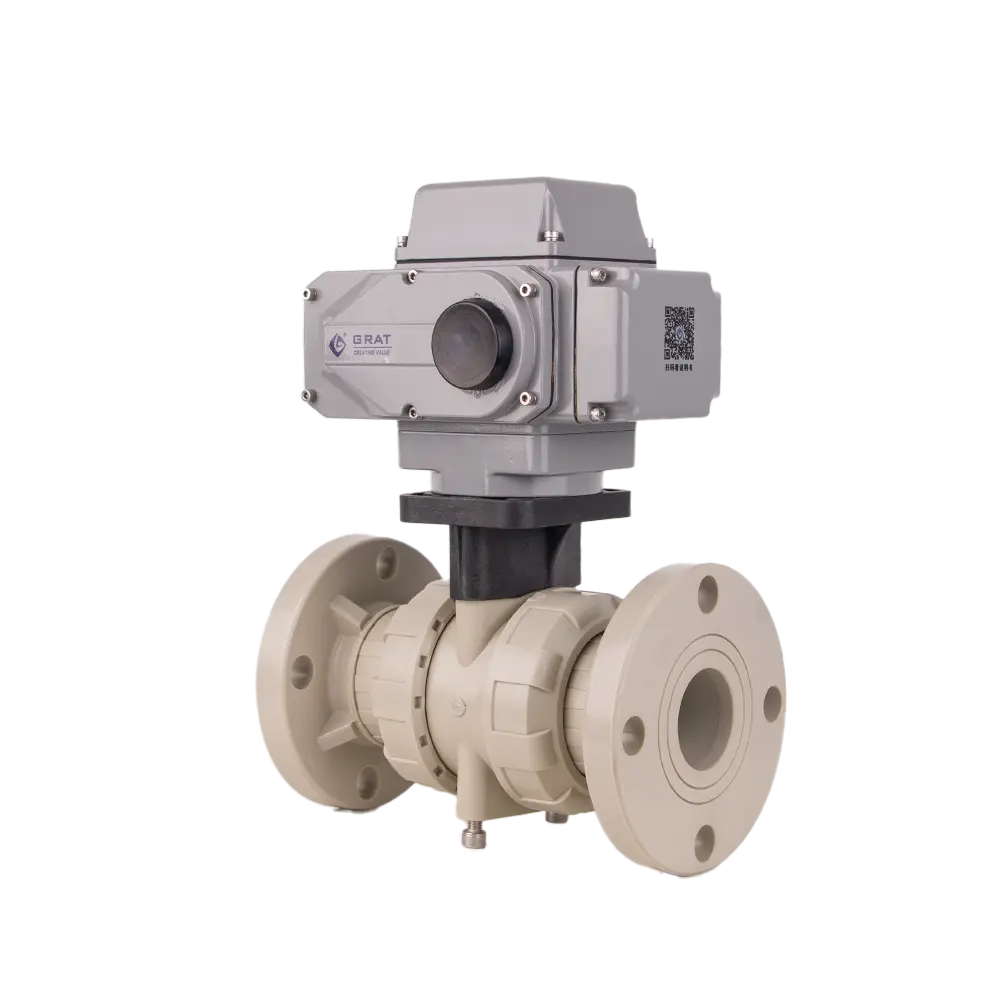

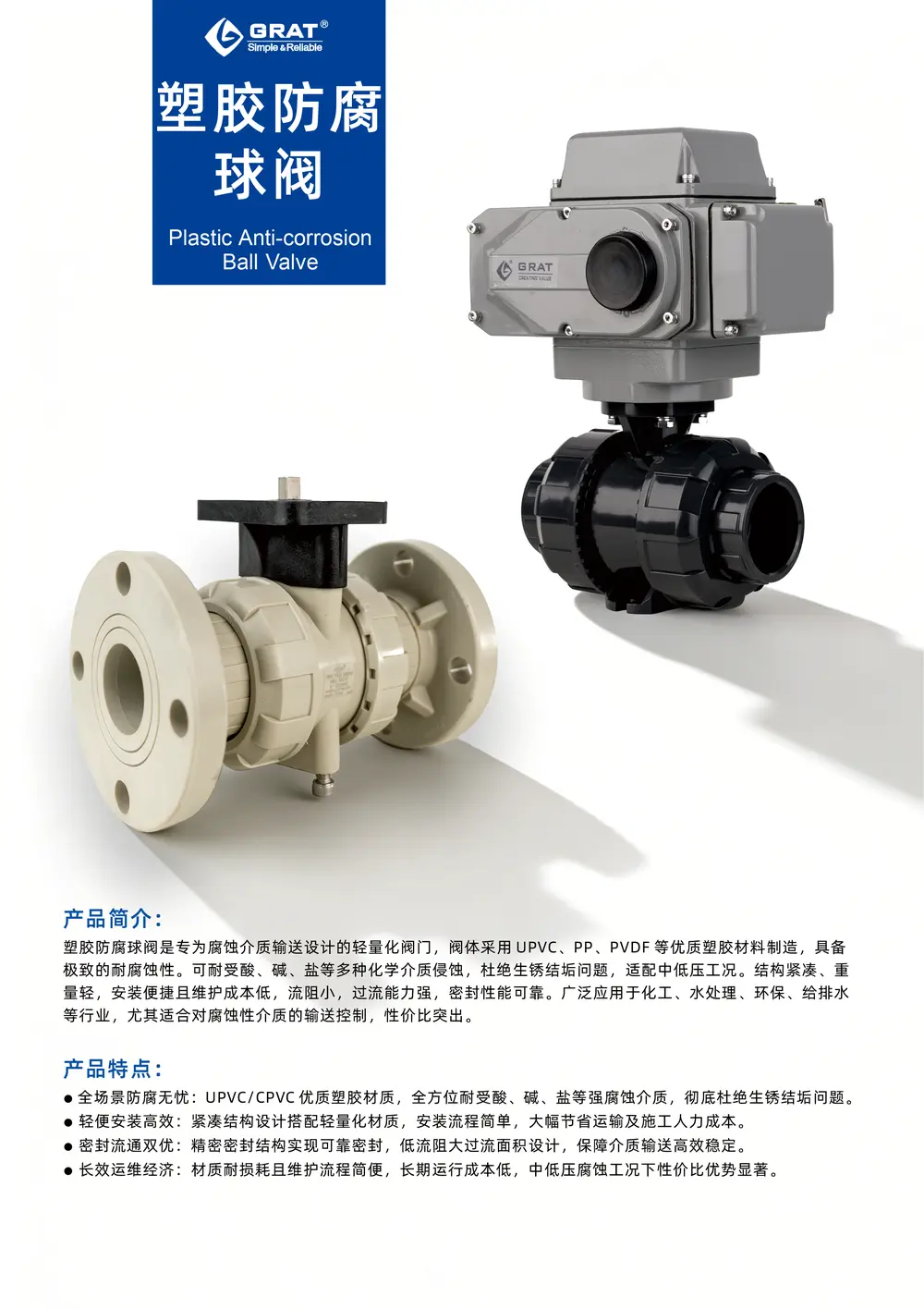

塑胶防腐球阀广泛应用于各种酸碱和化学溶液系统等多个行业。阀体重量轻、耐腐蚀性强广泛用于纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统。

特点

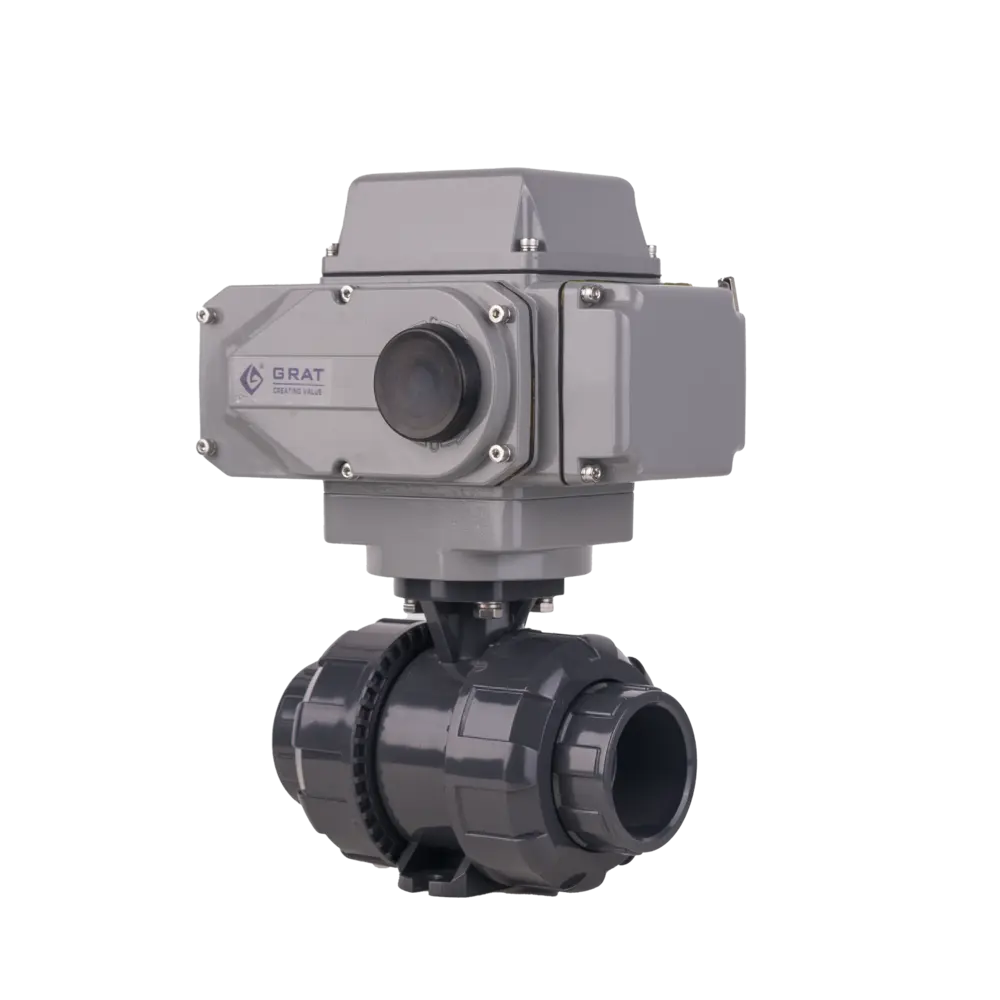

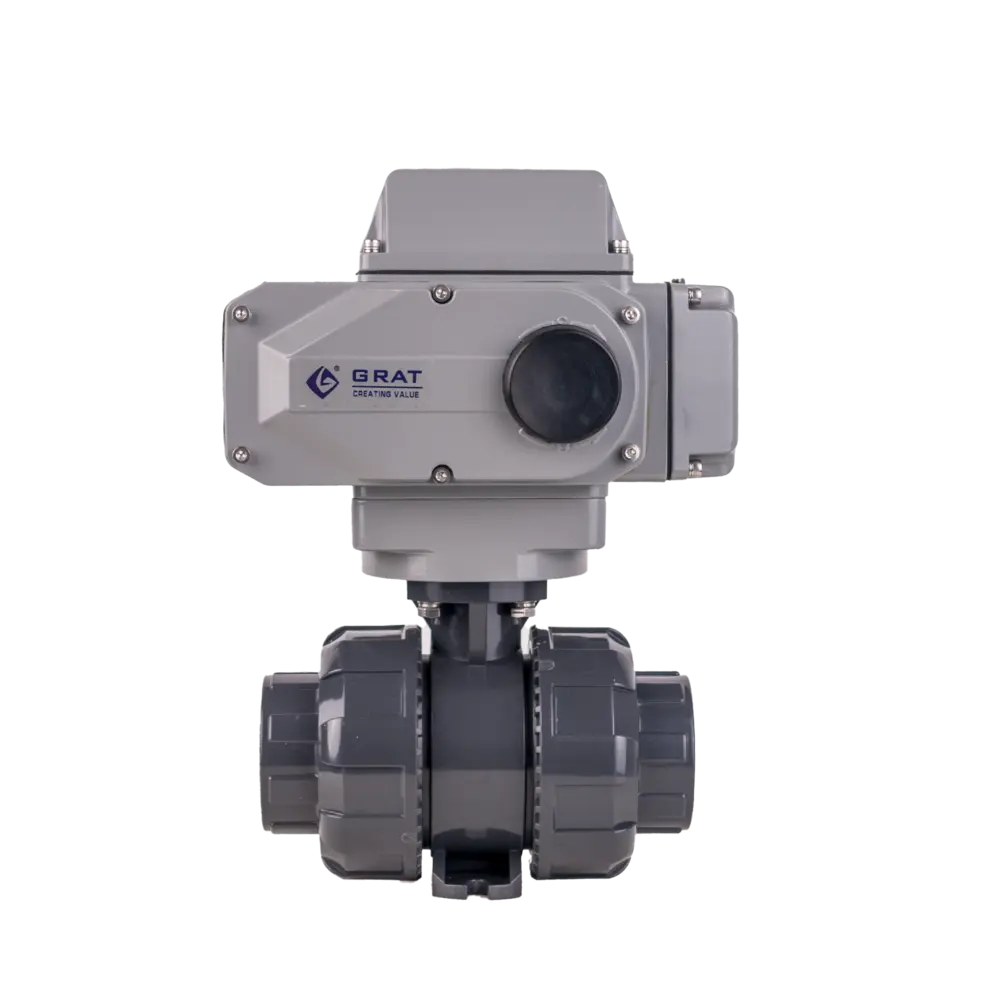

塑料电动球阀采用具有极强耐腐蚀性能的UPVC或CPVC等材料，能耐强酸、强碱，不会生锈结垢。使得其用途更加广泛。双由令连接方式，拆卸简单方便，维护简单易行（如下图）。

材质卫生无毒，符合国家卫生标准。
阀体重量轻，相当于钢管1/5铜管的1/6。
具有极佳的强度和韧性，耐磨损。
管壁平洁光滑，输送流体时具有较小的摩擦阻力和附着力。

专利

DDS 和 PPD 技术

快捷便捷的直接调试开关

DDS

PPD

主要参数

公称通径	DN15～DN100
工作电源	AC110V, AC220V，AC380V, DC24V
介质温度	-15℃－60℃（无冻结）
环境温度	-30℃－60℃
公称压力	PN0.1～1.6MPa
控制方式	调节或开关控制
气动作用方式	单作用(带弹簧复位)或双作用
适用介质	水、空气、油类、腐蚀性化学液体
连接方式	法兰连接，双由令连接
密封形式	软密封
轴	聚氯乙烯PVC
O形环O-RING	乙烯丙烯橡胶EPDM
环形螺母Ring nut	聚氯乙烯PVC
阀体	聚氯乙烯PVC、CPVC
端部END	聚氯乙烯PVC
O形环O-RING	乙烯丙烯橡胶EPDM
球体密封圈	聚四氟乙烯PTFE
球芯	聚氯乙烯PVC、CPVC
O形环	乙烯丙烯橡胶EPDM
球芯密封支架	聚氯乙烯PVC
环	聚氯乙烯PVC、CPVC
防护等级	IP67
安装方式	任意角度安装（为延长寿命最好水平或倾斜安装）
设计与制造标准	API 6D
法兰标准	ANSI B16.5 JIS B2239
结构长度标准	GB/T 12221-2005
检验标准	API 598

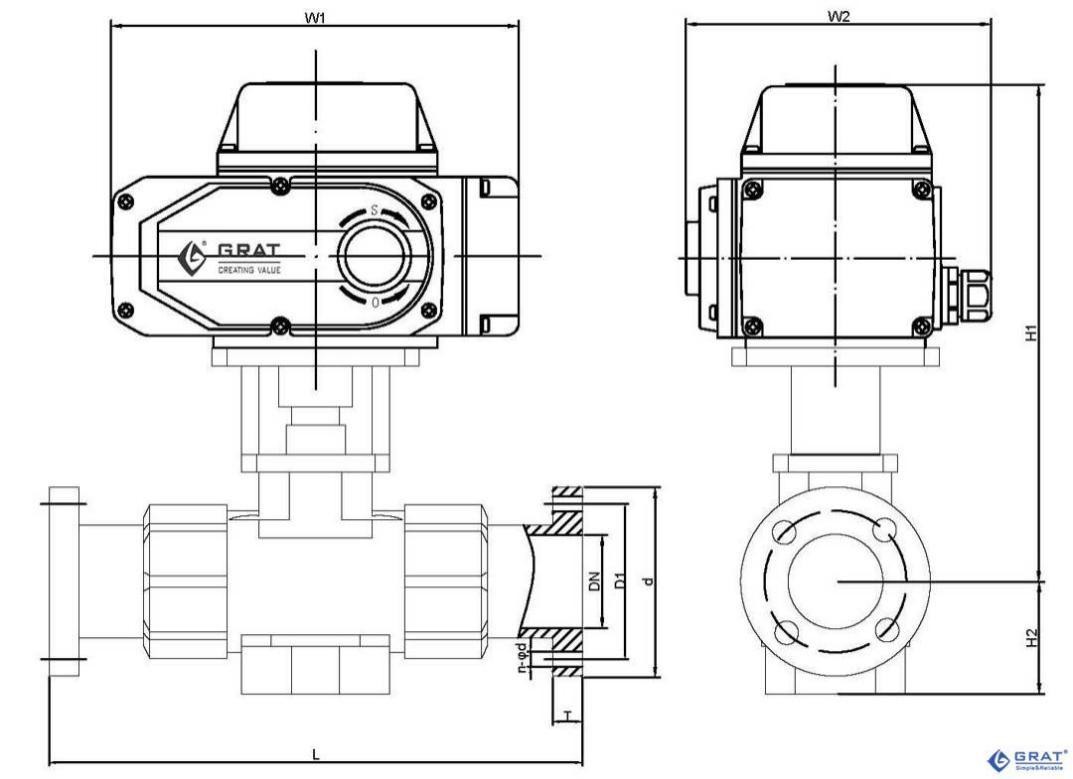

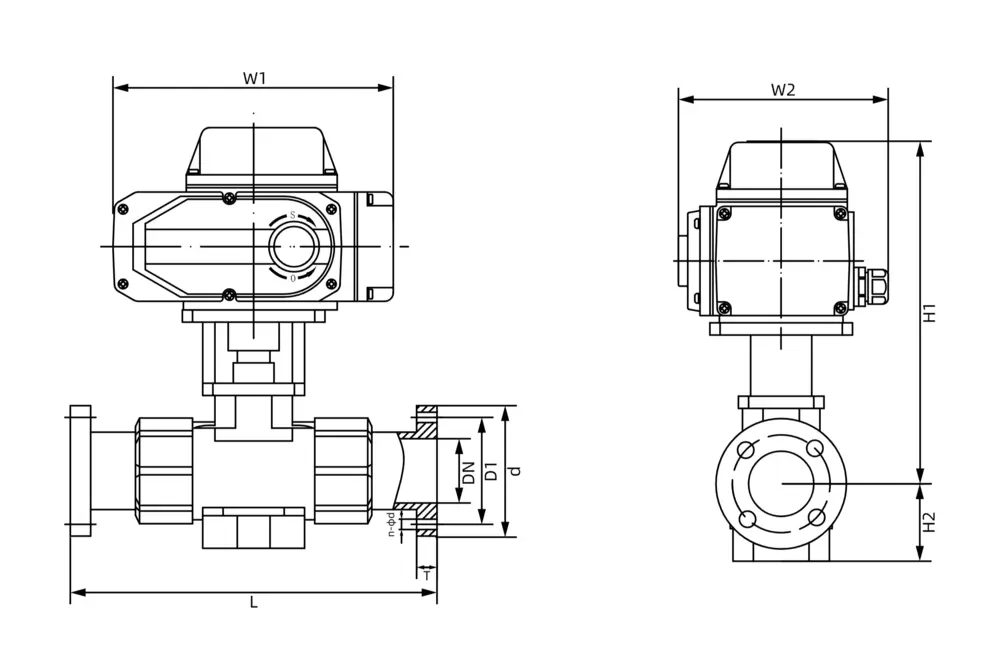

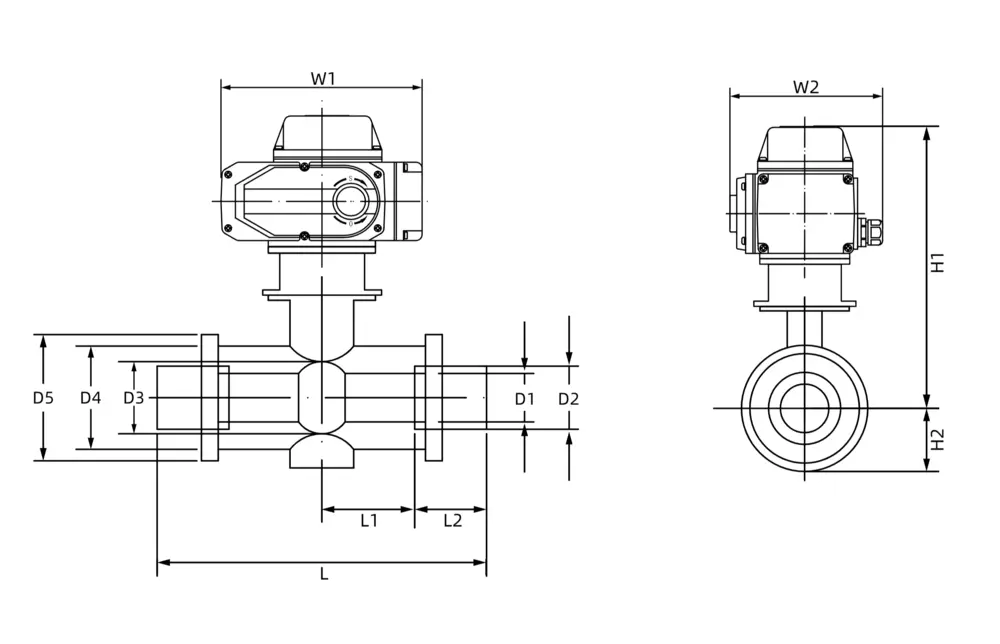

安装尺寸

3c486eb07e54e7d6682621360f37347e

SIZENom.		DN151/2〃	DN203/4〃	DN251〃	DN321-1/4〃	DN401-1/2〃	DN502〃	DN652-1/2〃	DN803〃	DN1004〃
JIS	D	95	100	125	135	140	155	175	185	210
	D1	70	75	90	100	105	120	140	150	175
	L	143	172	187	190	212	234	259	304	372
	N-φd	4-φ15	4-φ15	4-φ19	4-φ19	4-φ19	4-φ19	4-φ19	8-φ19	4-φ19
ANSI	D	89	98	108	117	127	152	178	191	229
	D1	61	70	79	89	99	121	140	152	191
	L	143	172	187	190	212	234	259	304	372
	N-φd	4-φ16	4-φ16	4-φ16	4-φ16	4-φ16	4-φ19	4-φ19	4-φ19	8-φ19
DIN	D	95	105	115	140	150	165	185	200	220
	D1	65	75	85	100	110	125	145	163	180
	L	130	150	160	180	200	230	290	310	350
	N-φd	4-φ14	4-φ14	4-φ14	4-φ18	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18
T		13	14	14	16	16	16	18	18	18
W1		166.5	166.5	166.5	166.5	166.5	196	196	255	255
W2		138	138	138	138	138	145	145	182	182
H1		153	164	173	183	195	234	242	278	326
H2		20.5	26	33	38	42	53

电路图

电路 S

S型

开关动作模式：通过交流开关量实现开启，关闭操作，并输出一组只是全开，全闭的有源位置信号。

电路 MS

MS型

开关动作模式：输出无源触点信号。
结构：带两个中间位置开关。

电路 PIU

PIU型

开关动作模式：输出0～1000Ω反馈信号。
结构：带1KΩ电位器。

电路 CPT

CPT型

开关动作模式：输出4~20mA阀位反馈信号。
结构：带1KΩ电位器和R/I变换器。

电路 PCU

PCU型

调节动作模式：输入4～20mA控制信号，输出4～20mA阀位反馈信号。
结构：带1kΩ电位器和控制模块（伺服放大器）。

电路 G

G型

通过外部直流电源向电路输出直流开关量控制开启，关闭程序，并输出一组对应全开，全闭位置的无源触点信号。

电路 SP

SP型

开关动作模式：通过开关电路控制阀门开启角度与电位器阻值对应，并同时实现中间位置控制功能。
结构：带电位器和中间位置开关。

电路 H

H型

通过外部三相电源倒相电路输出三相交流开关量控制开启，
关闭操作并输出一组对应全开，全闭位置的无源触点信号。
