防爆导叶电机

防爆导叶电机，也称导叶马达或导叶执行器，是中央空调调节送风量和温度的核心部件，防爆等级达到行业最高等级 Ex …

在线询价
027- 60706976
产品标签
,

产品描述

在自动调节系统中，根据调节仪表信号的变化，执行0～90°旋转来控制开度。导叶电机作为一种关键的动力驱动装置，主要用于精准操控导叶的运转，进而实现对各类流体（如水、空气等）的流量、压力及流向的有效调控。

Ex db ⅡC T6 Gb

增安型隔爆外壳

产品结构

这款防爆电动执行器具备多种控制模式，包括开关型、调节型，能灵活适配不同应用需求；同时它设计有 AC 220V/380V 和 DC 24V/110V 多种供电规格，可兼容各类电源场景。
其核心特点之一是防爆等级达 Ex db ⅡC T6 Gb，能最大限度保障安全、抵御潜在风险，这意味着它可承受高温、高压环境并应对易燃物质，是危险区域的可靠选择。

防爆电动执行器装配体 e1763952658182

特点

供电电源

AC 24V/110V/220V/380V

DC 24V

高效率

低功耗，高扭矩

扭矩

输出扭矩 50-600N · m

动作时间 20-45S

防护等级

具备 IP67 防护等级，可防尘防水。

精度

滞后量<0.5%

死区<0.5%

反馈误差<0.5%

阀门适配性

角行程阀门

球阀

蝶阀

输入/输出接口

4-20mA

0-10V

Modbus

可选功能

除湿加热器

无源触点开关

过扭矩保护

Explosion proof feature

防爆性能

防爆结合面

防爆结合面宽度
L ≥ 12.5mm
隔爆接合面间隙
i ≤ 0.15mm

环氧树脂胶粘

环氧树酯粘结长度≥ 10 mm，以确保强度与密封性能。

封装

电缆通孔处采用≥20 mm的环氧树脂灌封处理。

螺纹隔爆接合面

有效啮合长度 ≥ 8mm
有效啮合扣数 ≥ 5扣

专利

DDS 和 PPD 技术

快捷便捷的直接调试开关

DDS
PPD
动力类型电动
材质铝合金,不锈钢
认证CCC、ISO、CE
扭矩范围50N·m, 100N·m, 200N·m, 400N·m, 600N·m
供电电源AC 24V/110V/220V/380V, DC 24V
防护等级IP67
控制方式开关型, 定位型, 节流型, 调节型
输入/输出接口4-20mA, 0-10V, Modbus
阀门连接标注ISO5211, DIN3337, VDI/VDE 3845,法兰式, 对夹式
防爆导叶电机参数
型号DY-50-ExDY-100-ExDY-200-ExDY-400-ExDY-600-Ex
输出扭矩50N·m100N·m200N·m400N·m600N·m
动作时间20S30S30S30S45S
回转角度0~110°0~110°0~110°0~110°0~110°
电机功率AC24V10W25W000
AC110V10W25W40W90W90W
AC220V10W25W40W90W90W
AC380V6W15W30W40W40W
DC24V13W25W40W70W70W
额定电流AC24V1.5A2.12A000
AC110V0.24A0.57A0.63A1.12A1.18A
AC220V0.15A0.30A0.35A0.64A0.67A
AC380V0.07A0.10A0.19A0.29A0.29A
DC24V1.28A2.03A3.12A7.8A8.0A
整机重量4.5Kg5.0Kg9.0Kg9.5Kg10.0Kg
绝缘电阻100 MΩ/500 V DC
耐压等级DC24V: 500V 1分钟 AC110V: 1000V 1分钟
AC220V: 1500V 1分钟 AC380V: 2000V 1分钟
防护等级IP67
防爆等级Ex db ⅡC T6 Gb，Ex tb ⅢC T80℃ Db
安装方位360°可调
电气接口2-M20x1.5防爆堵头使用时用户根据选用电缆加装相应的防爆电缆接头
控制电路S型/MS型/PIU型/SP型/PCU型/CPT型/G型/H型
选装功能◆除湿加热器◆无源触点开关◆过力矩保护◆现场保护单元
检测标准JB/T8219-2016, GB/T 3836.1-2021, GB/T 3836.2-2021

尺寸图

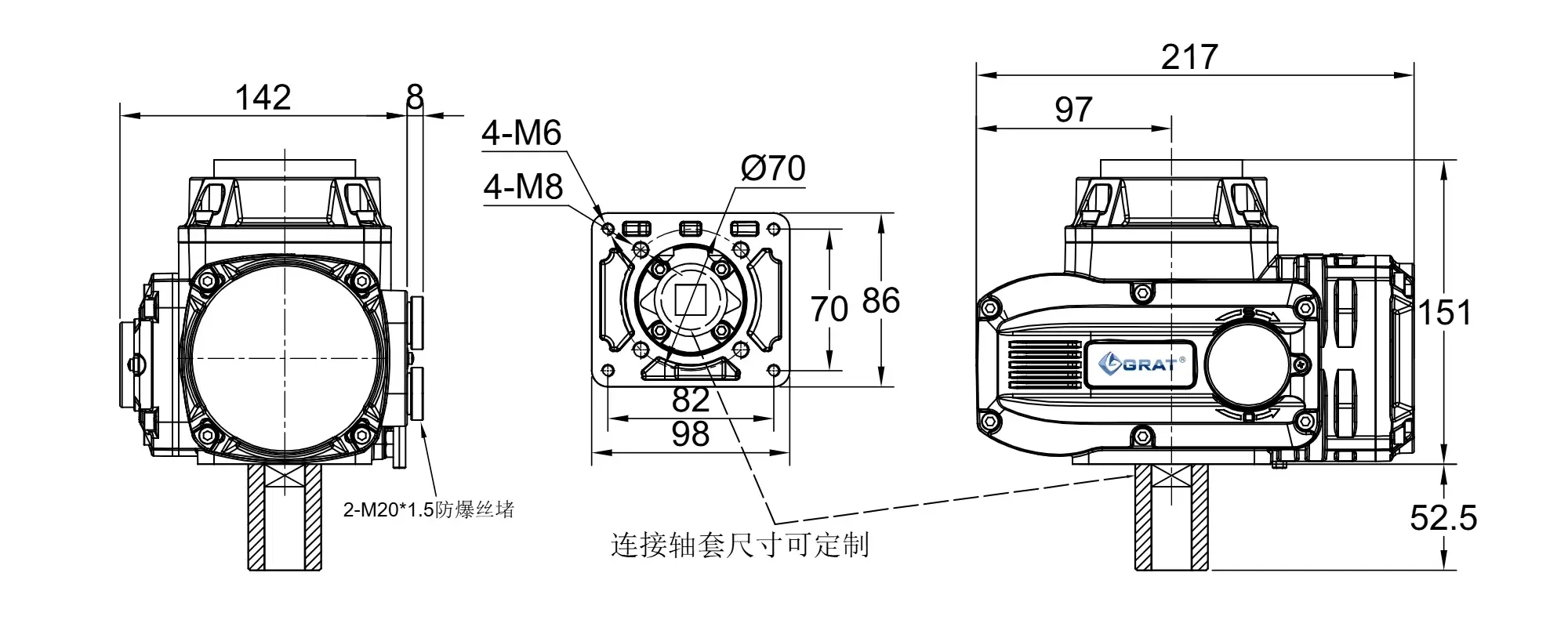

DY-50/100-Ex

DY 100
DY-50/100-Ex 尺寸图

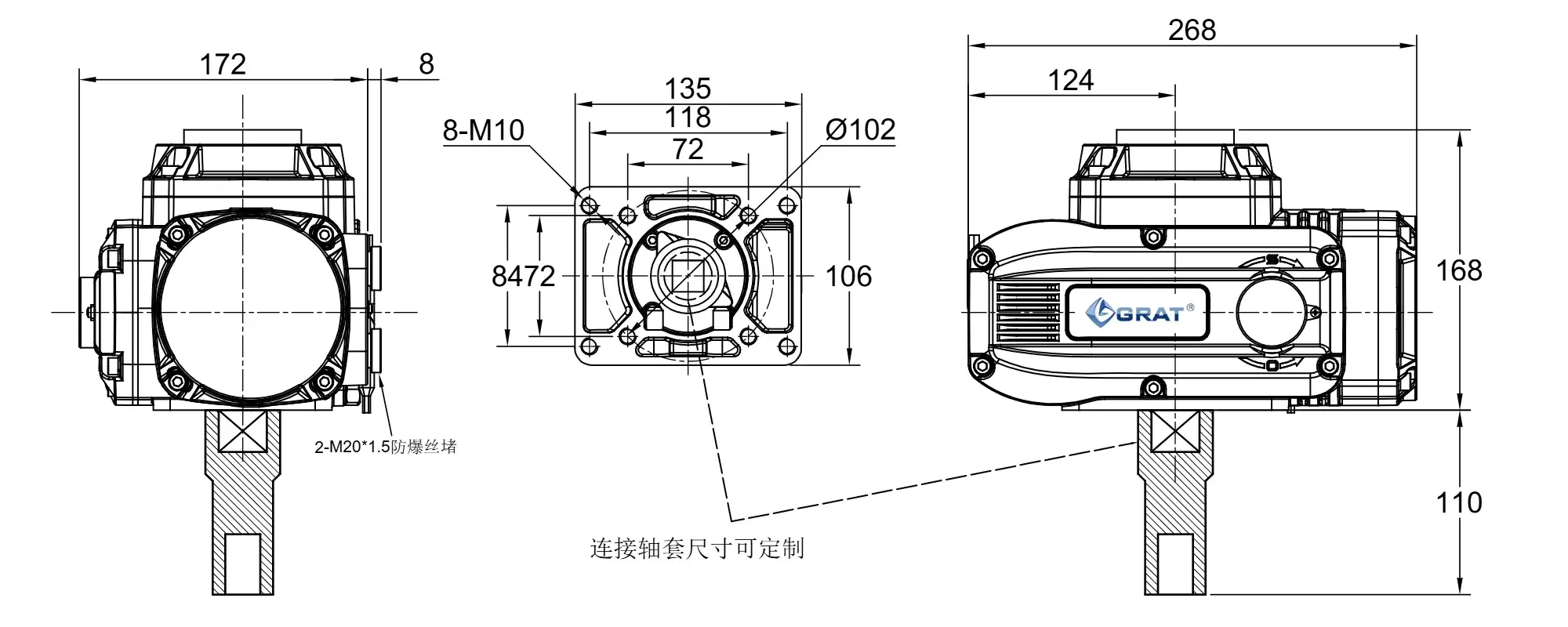

DY-200/400/600-Ex

DY 200
DY-200/400/600-Ex 尺寸图

电路图

电路 S

S型

开关动作模式：通过交流开关量实现开启，关闭操作，并输出一组只是全开，全闭的有源位置信号。

电路 MS

MS型

开关动作模式：输出无源触点信号。
结构：带两个中间位置开关。

电路 PIU

PIU型

开关动作模式：输出0～1000Ω反馈信号。
结构：带1KΩ电位器。

电路 CPT

CPT型

开关动作模式：输出4~20mA阀位反馈信号。
结构：带1KΩ电位器和R/I变换器。

电路 PCU

PCU型

调节动作模式：输入4～20mA控制信号，输出4～20mA阀位反馈信号。
结构：带1kΩ电位器和控制模块（伺服放大器）。

电路 G

G型

通过外部直流电源向电路输出直流开关量控制开启，关闭程序，并输出一组对应全开，全闭位置的无源触点信号。

电路 SP

SP型

开关动作模式：通过开关电路控制阀门开启角度与电位器阻值对应，并同时实现中间位置控制功能。
结构：带电位器和中间位置开关。

电路 H

H型

通过外部三相电源倒相电路输出三相交流开关量控制开启，
关闭操作并输出一组对应全开，全闭位置的无源触点信号。
