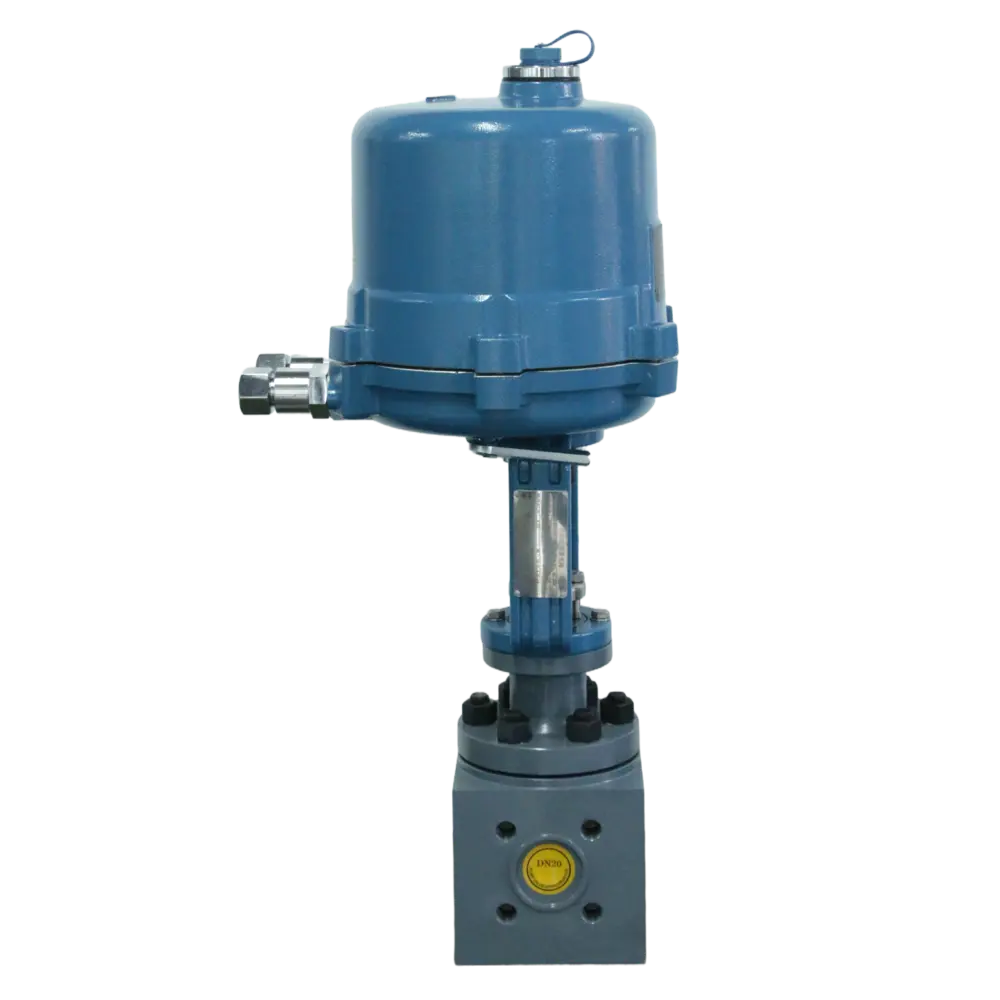

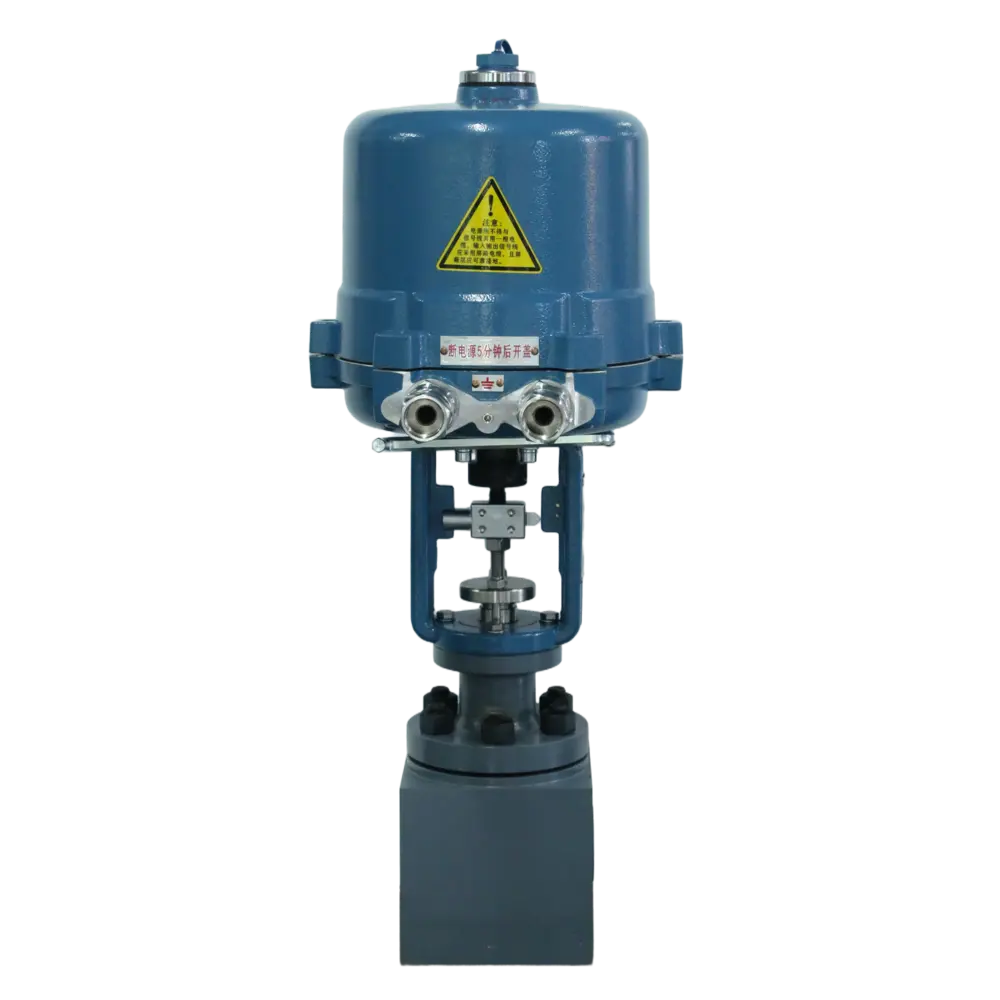

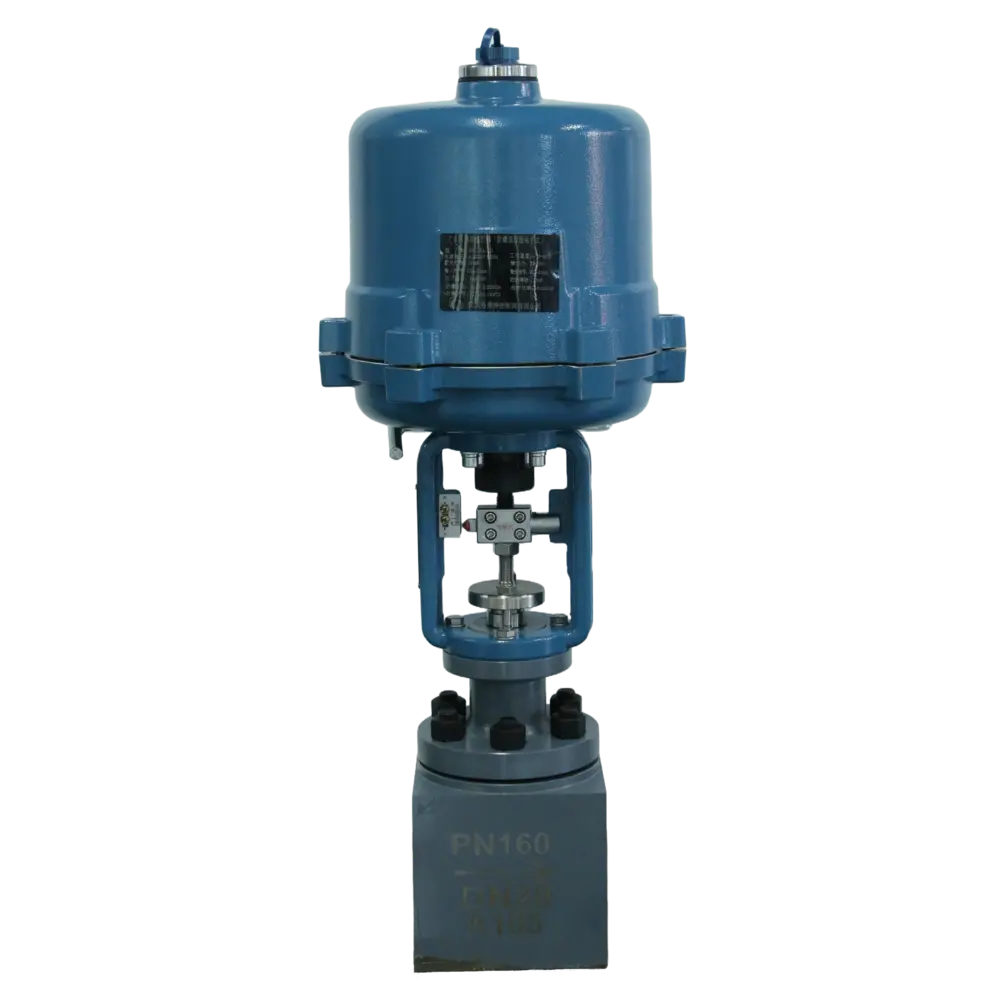

电动单座阀

单座电动调节阀是一种顶导向结构的调节阀，采用球形阀体，具体结构紧凑、调节精度高、压降损失小、流量特性精确、导向…

在线询价

027- 60706976

产品标签

单座阀

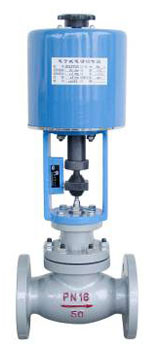

产品简介

电动单座阀整机输出力矩大、动作灵敏、可调范围大、维护方便，可用于控制各种不同工况的流体，适应各种苛刻的工况条件。广泛应用于石油、化工、电力、轻纺、造纸等行业，特别适用于允许泄漏量小、阀前后压差不大的工作场合。

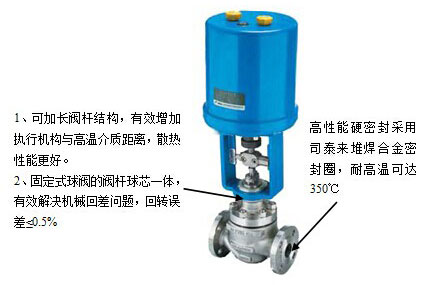

特点

超过10万次的现场无故障运转寿命让您的系统运转可靠无忧。
可调节范围大，固有可调比为50，流量特性有直线和等百分比。
具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。
单座电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
适用于允许压差小，而允许泄漏量也较小压差不大的工作场合。

主要参数

公称通径DN(mm)		20	25	32	40	50	65	80	100	125	150	200
额定流量系数 KV	直线	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比	6.3	10	16	25	40	63	100	160	250	400	630
额定行程L(mm)		16		25			40			60
允许压差(MPa)		3.2	3.0	2.0	1.8	1.5	1.4	1.0	0.7	0.6	0.5	0.3
公称压力MPa		1.6Mpa、4.0MPa、6.4MPa
连接方式		法兰连接、螺纹连接、焊接
阀座形式		单座
阀芯形式		单座柱塞型阀芯
电动执行机构	型号	3610系列、PSL系列等
	电源	AC220V、380V、24V
流量特性		直线性、等百分比
阀体材质		SUS304、SUS316，WCB
阀座材质		304 、316 、316L
阀杆材质		304、316、316L
填料材质		PTFE/柔性石墨
密封形式		硬密封、软密封

注：表中数据为本公司标准配置，可按用户要求另行选配。

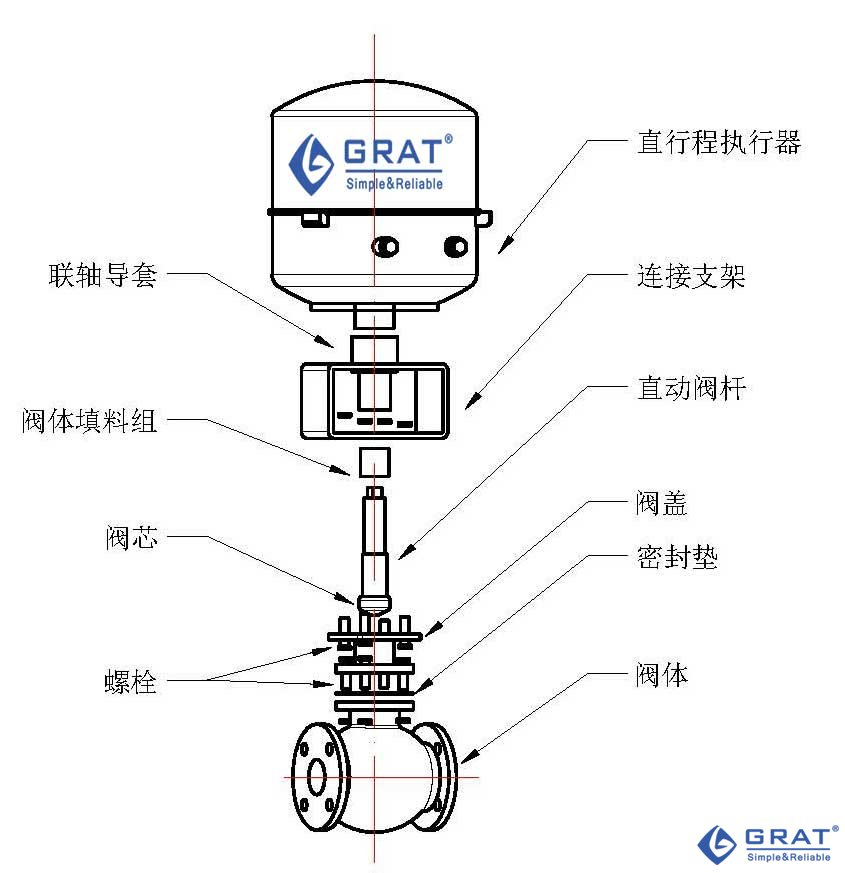

尺寸图

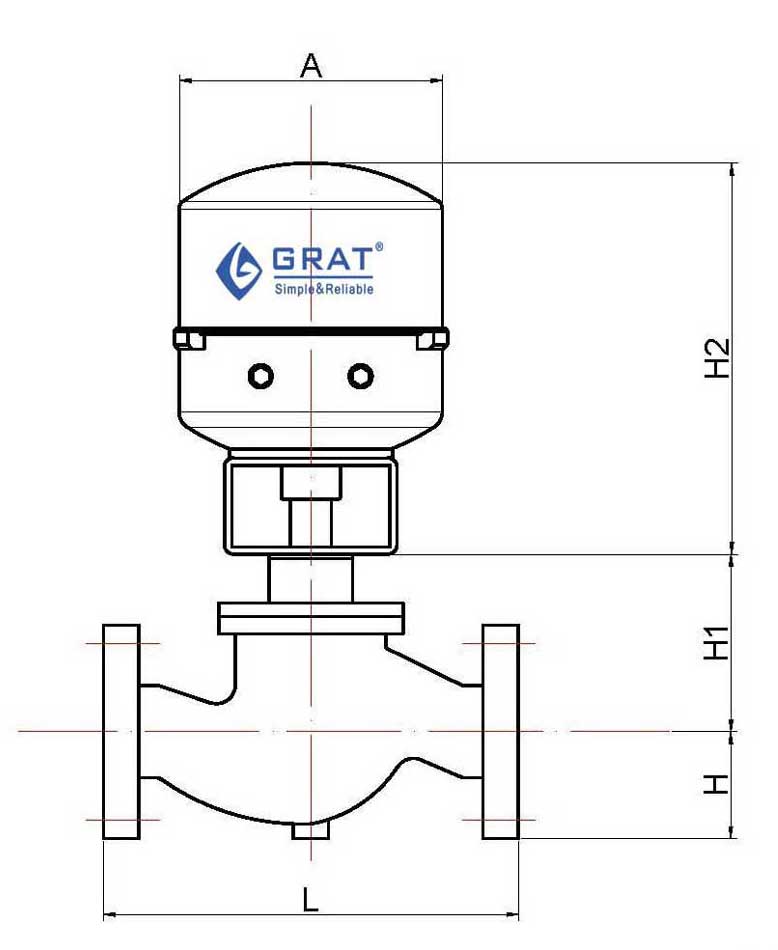

1.单座电动调节阀安装尺寸图

ValvesizeDN(mm)		20	25	32	40	50	65	80	100	125	150	200
L	PN16.40	150	160	180	200	230	290	310	350	400	480	600
L	PN64.100	205	210	230	251	286	311	337	394	450	508	650
H	PN16.40	52	57	75	75	82	92	100	117	150	167	187
H	PN64.100	66	70	85	85	90	103	108	125	173	195	208
H1		125	125	155	155	165	200	205	210	275	330	372
A*H2		Φ225*370		Φ255*500			Φ310*700			Φ310*750
Weight(kg) PN16		20	21	24	33	37	65	68	56	118	145	215
Weight(kg) PN64		23	24	32	44	53	76	81	100	156	178	265

2.单座电动调节阀常配电动执行器型号及特点

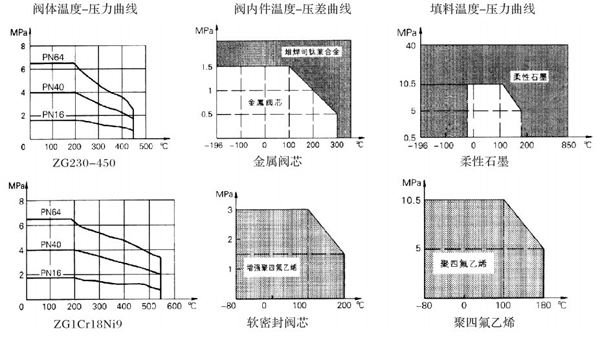

3.阀内件、填料材料的使用温度、压力范围

4.单座电动调节阀执行标准

制造标准	GB/T 122387-89
法兰标准	GB9113-2000、GB17241.6-1998
结构长度标准	GB12221-89
检验标准	GB/T 13927-92

电路图

S型

开关动作模式：通过交流开关量实现开启，关闭操作，并输出一组只是全开，全闭的有源位置信号。

MS型

开关动作模式：输出无源触点信号。
结构：带两个中间位置开关。

PIU型

开关动作模式：输出0～1000Ω反馈信号。
结构：带1KΩ电位器。

CPT型

开关动作模式：输出4~20mA阀位反馈信号。
结构：带1KΩ电位器和R/I变换器。

PCU型

调节动作模式：输入4～20mA控制信号，输出4～20mA阀位反馈信号。
结构：带1kΩ电位器和控制模块（伺服放大器）。

G型

通过外部直流电源向电路输出直流开关量控制开启，关闭程序，并输出一组对应全开，全闭位置的无源触点信号。

SP型

开关动作模式：通过开关电路控制阀门开启角度与电位器阻值对应，并同时实现中间位置控制功能。
结构：带电位器和中间位置开关。

H型

通过外部三相电源倒相电路输出三相交流开关量控制开启，
关闭操作并输出一组对应全开，全闭位置的无源触点信号。

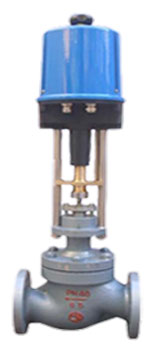

单座电动调节阀（配3610电子式执行器）	单座电动调节阀（配PSL执行器）

1、控制器采用先进的混合集成电路制作，并密封树脂浇铸固化，可靠性高、防潮、防震 2、执行机构本身具有伺服功能，无需外加伺服放大器 3、电机内部装有温度保护开关 4、电机内部装有机械阻尼制动系统 5、用电位器调整零点、行程、灵敏度、方便易行 6、用功能开关任意选择正、反动作，选择断信号的三种状态（自锁、全开、全关） 7、直行程执行机构输出轴内装有保证额定负荷的弹簧 8、角行程执行机构可以内装力矩保护开关 9、断电源后，执行机构自锁	1、PSL直行程电动执行机构行程可调，便于与阀门连接。 2、电器元件均采用进口部件，有效保证产品的高品质和可靠性。 3、电器部件布线严谨并与传动部件完全隔离，高构运行可靠性。 4、采用柔性盘簧与阀门连接，可避免阀杆与输出轴不同轴给阀门带来的影响，可预置阀门关断力，保证阀门的可靠关断，防止泄漏。 7、传动全部采用小齿隙密封齿轮，具有效率高、噪声低、寿命长、稳定可靠、无需再加油。 8、有多种运行速度，可满足各种控制系统的要求，以保证系统的快速响应及稳定性。 9、阀位反馈元件采用全密封高精度多圈电位器，具有体积小、精度高、死区小、使用寿命长等特点。
