公称通径：DN15 – DN200（更大通径请联系我司咨询详情）
工作压力：PN16、PN25、PN40、PN64
工作电源：交流110V、交流220V、交流380V、直流24V
介质温度：-20°C 至 350°C（温度＞200°C需采用特殊密封）
控制方式：调节控制或开关控制
防护等级：IP67
连接方式：法兰连接
密封类型：弹性密封、耐高温聚苯硫醚（PPS）密封
泄漏等级：符合 ANSI B16.104 五级标准
连接方式：法兰连接
阀芯材质：SUS304不锈钢、SUS316不锈钢
阀体材质：碳素钢铸件（WCB）、SUS304不锈钢、SUS316不锈钢
阀座材质：聚四氟乙烯（PTFE，常温用）特殊增强聚四氟乙烯（PPL，高温用）
Ex db ⅡC T6 Gb
防爆+增安型复合型隔爆外壳
防爆类型
隔爆型(d)+增安型(b)
气体组别
ⅡC级（氢气、乙炔等）
温度组别
T6级（≤85°C）
防爆类型
Gb级（1区、2区适用）
设计与制造：GB/T 12237-2007、API 6D
法兰标准：JB/T 79-2015，GB/T 9124.1-2019， GB/T 9124.2-2019， ANSI B16.5，JIS B2239
结构长度标准：GB12221-2005
检验标准：GB/T 13927-2008，API 598

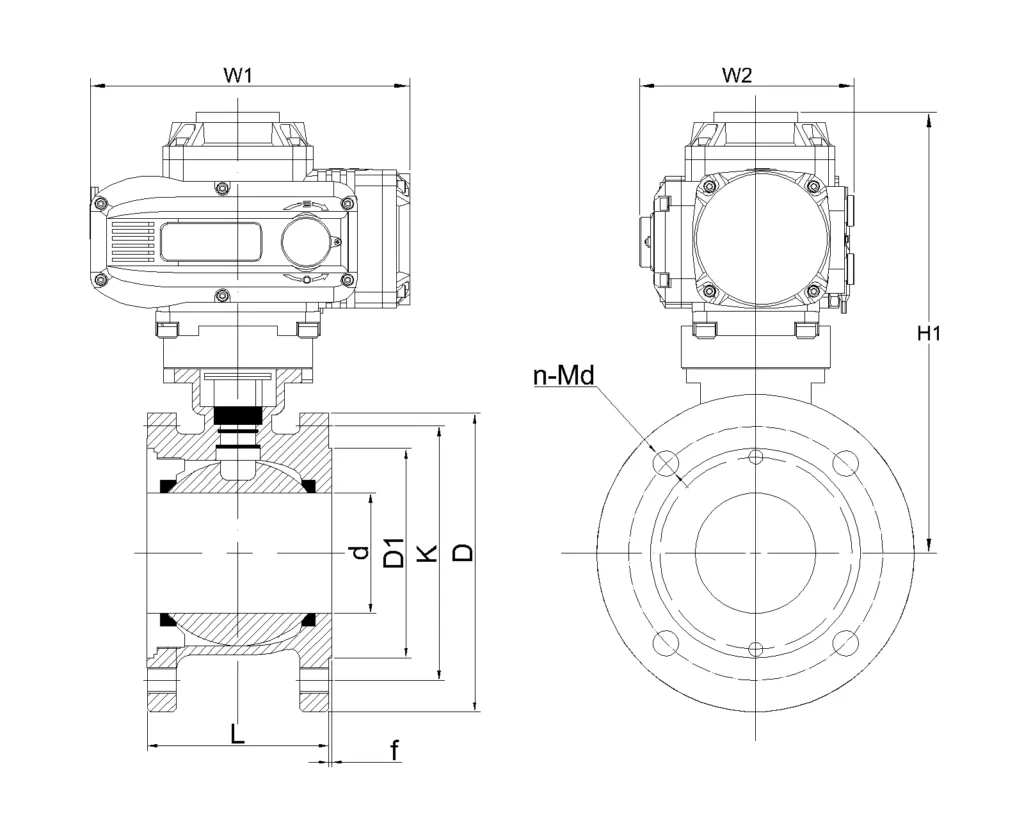

防爆电动球阀的安装尺寸
| 通径 (DN) | d | D1 | K | D | n-Md | f | L | H1 | W1 | W2 | |
| mm | in | ||||||||||
| DN15 | 1/2〃 | 15 | 45 | 65 | 95 | 4-M12 | 2 | 35 | 240 | 217 | 150 |
| DN20 | 3/4〃 | 19 | 55 | 75 | 105 | 4-M12 | 2 | 38 | 246 | 217 | 150 |
| DN25 | 1〃 | 25 | 65 | 85 | 115 | 4-M12 | 2 | 50 | 253 | 217 | 150 |
| DN32 | 1-1/4〃 | 28 | 76 | 100 | 140 | 4-M12 | 2 | 50 | 260 | 217 | 150 |
| DN40 | 1-1/2〃 | 38 | 83 | 110 | 148 | 4-M16 | 3 | 67 | 270 | 217 | 150 |
| DN50 | 2〃 | 49 | 102 | 125 | 156 | 4-M16 | 3 | 72 | 279 | 217 | 150 |
| DN65 | 2-1/2〃 | 64 | 120 | 145 | 185 | 4-M16 | 3 | 94 | 325 | 217 | 150 |
| DN80 | 3〃 | 73 | 143 | 160 | 200 | 8-M16 | 3 | 120 | 336 | 268 | 180 |
| DN100 | 4〃 | 90 | 168 | 180 | 220 | 8-M16 | 3 | 141 | 346 | 268 | 180 |
| DN125 | 5〃 | 110 | 185 | 210 | 245 | 8-M16 | 3 | 165 | 421 | 268 | 180 |
| DN150 | 6〃 | 145 | 208 | 240 | 277 | 8-M20 | 3 | 225 | 446 | 268 | 180 |
| DN200 | 8〃 | 195 | 265 | 395 | 335 | 12-M20 | 3 | 275 | 536 | 268 | 180 |
电路图
S型
MS型
PIU型
CPT型
PCU型
G型
SP型
