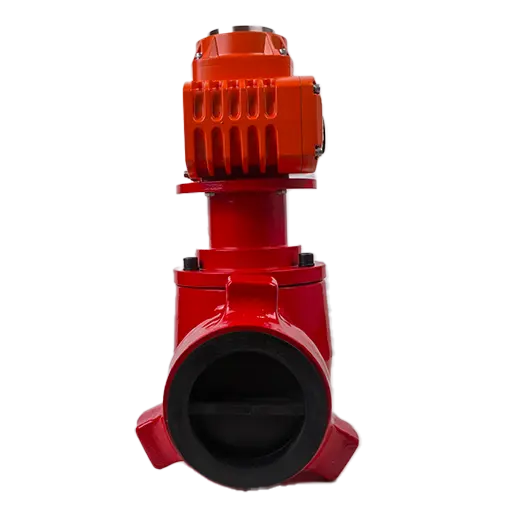

Explosion proof Plug Valve 2

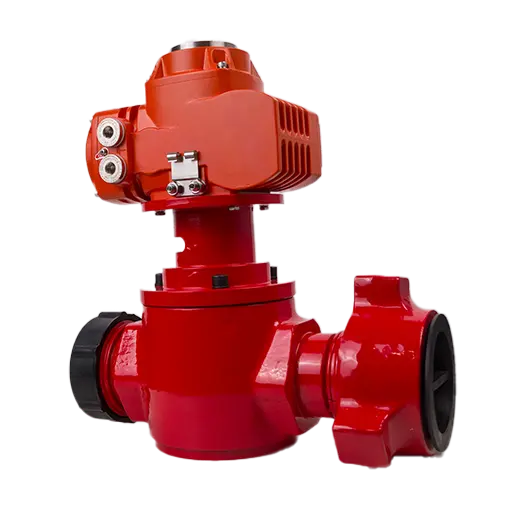

Explosion proof Plug Valve

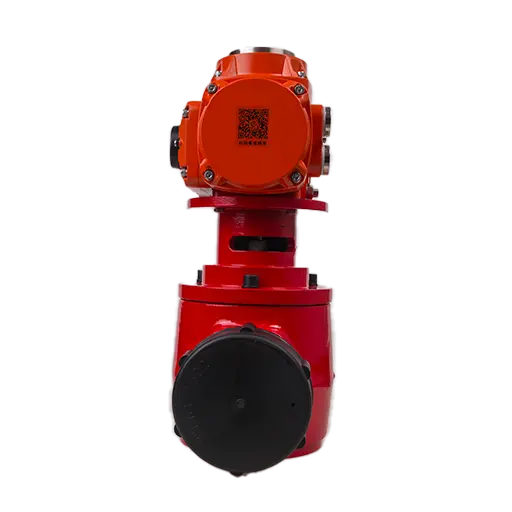

Explosion proof Plug Valve 5

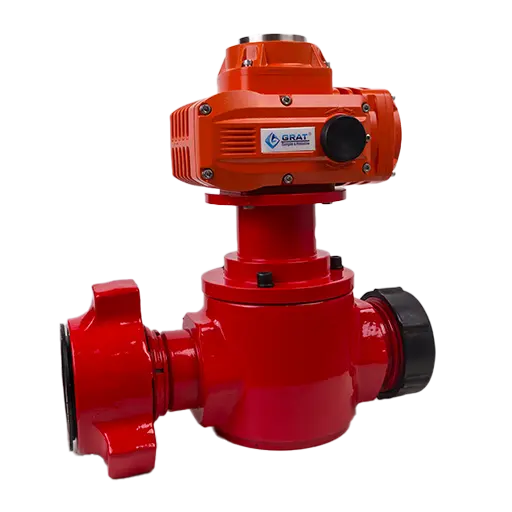

防爆电动旋塞阀

防爆电动旋塞阀是一种专为危险环境（如石油、化工、天然气行业）设计的耐腐蚀阀门，具有防爆认证（Ex db IIC…

在线询价
027- 60706976
产品标签
, ,

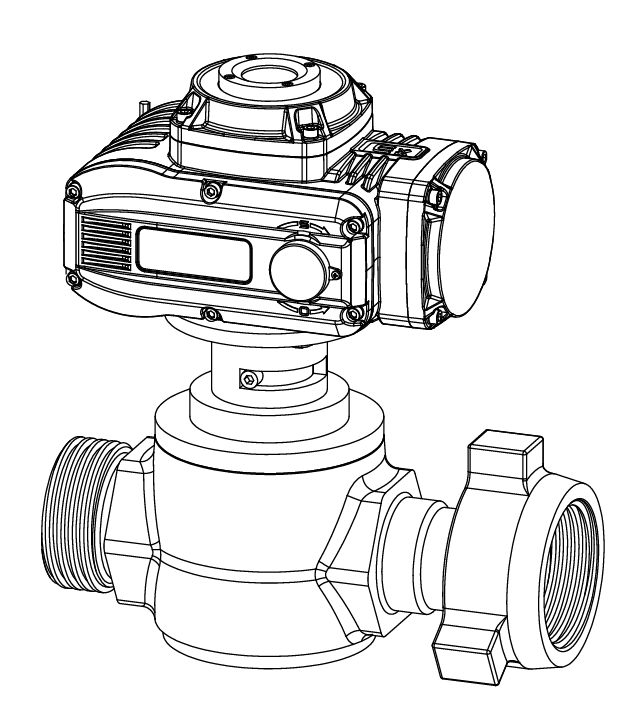

image 60

产品简介

电动旋塞阀是由电动执行器驱动的旋转式阀门，通过旋塞绕轴线旋转控制管路通断或调节 流量。结构紧凑，启闭迅速，密封性能好，适用于水、蒸汽、油品等多种介质。广泛应用 于石油、化工、给排水等工业系统，可实现远程自动化控制，操作便捷且可靠性高。

特点

  • 自动化控制：依托电动执行器接收电信号驱动阀芯，实现远程操控、自动启停及与系统联动，减少人工干预。
  • 响应迅速：阀芯旋转调节（通常 90° 以内）动作快，可快速实现通断或流量变化，适应紧急工况。
  • 高压适配：阀体与阀芯结构设计耐压性强，能满足石油行业固井、压裂等高压流体输送场景（常达数十至百兆帕）。
  • 调节精准：通过电动执行器的精细控制，可稳定调节开度，实现流量的精确控制，保障作业参数稳定。
  • 安全可靠：可与压力传感器等联动，超压时自动关断，降低高压流体泄漏或设备损坏风险。
项目参数
额定压力35~105MPa
公称通径2”、3”
额定温度PU（-29~121℃）
规范级别PSL 3
性能级别PR 1
材料等级DD
连接方式采用 1502 由壬形式连接，可根据需求定制其他连接方式

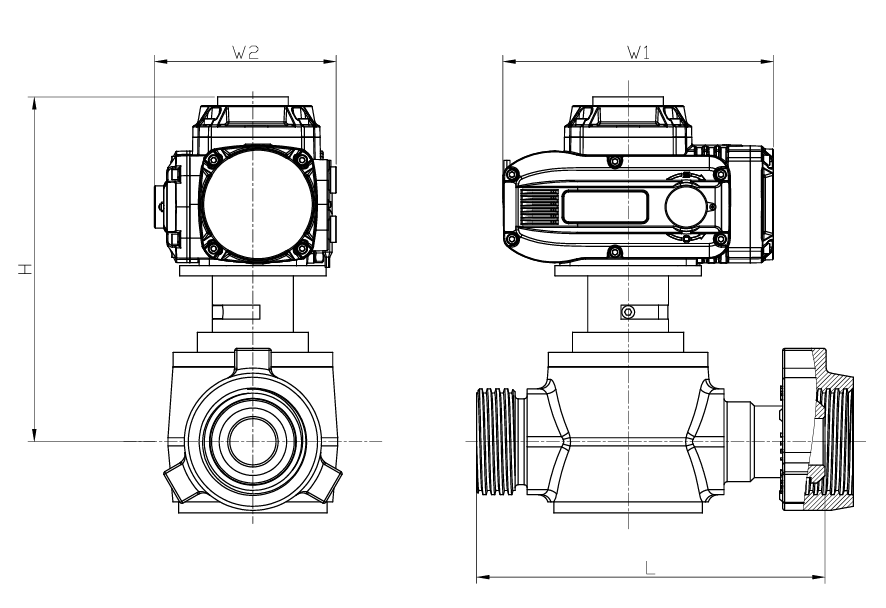

image 61

电路图

电路 S

S型

开关动作模式：通过交流开关量实现开启，关闭操作，并输出一组只是全开，全闭的有源位置信号。

电路 MS

MS型

开关动作模式：输出无源触点信号。
结构：带两个中间位置开关。

电路 PIU

PIU型

开关动作模式：输出0～1000Ω反馈信号。
结构：带1KΩ电位器。

电路 CPT

CPT型

开关动作模式：输出4~20mA阀位反馈信号。
结构：带1KΩ电位器和R/I变换器。

电路 G

G型

通过外部直流电源向电路输出直流开关量控制开启，关闭程序，并输出一组对应全开，全闭位置的无源触点信号。

电路 SP

SP型

开关动作模式：通过开关电路控制阀门开启角度与电位器阻值对应，并同时实现中间位置控制功能。
结构：带电位器和中间位置开关。

电路 H

H型

通过外部三相电源倒相电路输出三相交流开关量控制开启，
关闭操作并输出一组对应全开，全闭位置的无源触点信号。

说明书:

防爆电动执行器说明书
