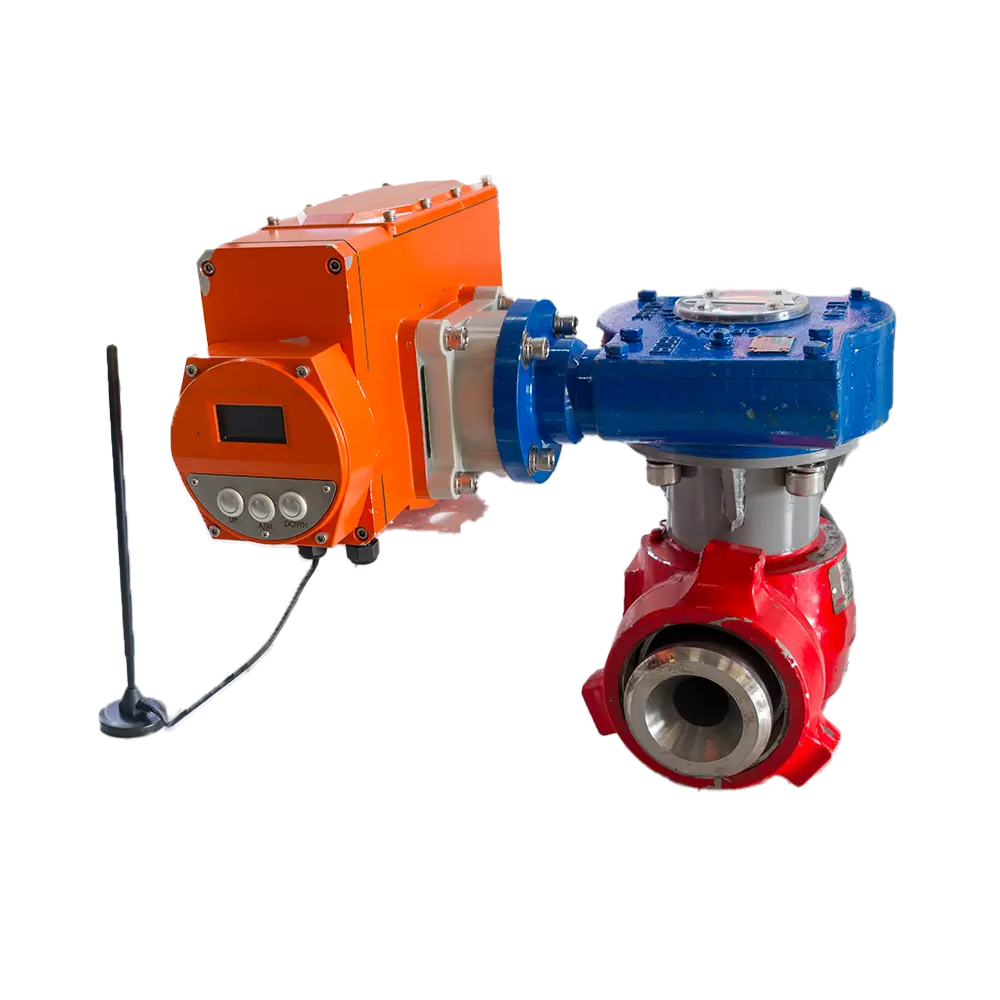

遥控高压旋塞阀

遥控高压旋塞阀是专为高压及危险环境设计的工业流量控制设备,集成电动执行机构实现远程操作,无需人工干预即可完成安…

产品标签
, ,
High Pressure Plug Valves 2

产品简介

电动旋塞阀是由电动执行器驱动的旋转式阀门,通过旋塞绕轴线旋转控制管路通断或调节 流量。结构紧凑,启闭迅速,密封性能好,适用于水、蒸汽、油品等多种介质。广泛应用 于石油、化工、给排水等工业系统,可实现远程自动化控制,操作便捷且可靠性高。

特点

  • 启闭迅速高效:结构简单,旋转 90° 即可完成开关,响应速度快, 适合紧急工况。
  • 流阻损失小:通道呈直通式,介质流动顺畅,压力损失远低于截止 阀等类型。
  • 密封性能优异:采用弹性密封结构,关闭时贴合紧密,泄漏量极小 甚至零泄漏。
  • 操作扭矩小:电动驱动省力,尤其大口径阀门,相比手动更便捷, 降低劳动强度。
  • 维护成本低:零部件少且结构紧凑,磨损部件易更换,日常保养简 单方便。
  • 控制精度高:搭配智能电动执行器,可实现远程精确调节,满足自 动化控制需求。

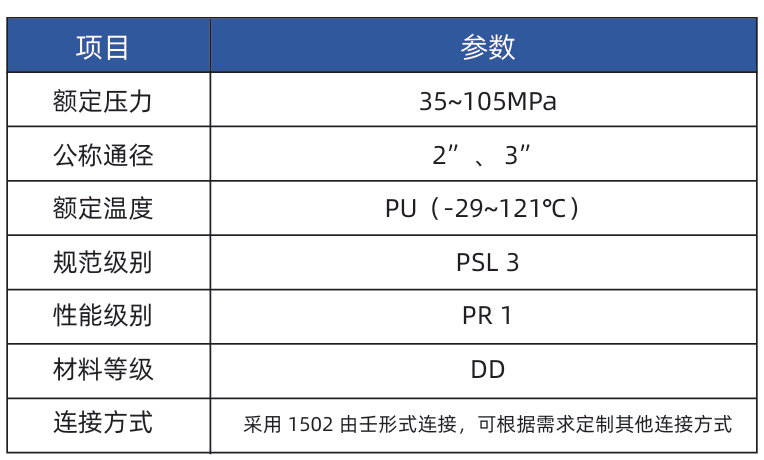

主要参数

image 64

电路图

电路 S

S型

开关动作模式:通过交流开关量实现开启,关闭操作,并输出一组只是全开,全闭的有源位置信号。

电路 MS

MS型

开关动作模式:输出无源触点信号。
结构:带两个中间位置开关。

电路 PIU

PIU型

开关动作模式:输出0~1000Ω反馈信号。
结构:带1KΩ电位器。

电路 CPT

CPT型

开关动作模式:输出4~20mA阀位反馈信号。
结构:带1KΩ电位器和R/I变换器。

电路 PCU

PCU型

调节动作模式:输入4~20mA控制信号,输出4~20mA阀位反馈信号。
结构:带1kΩ电位器和控制模块(伺服放大器)。

电路 G

G型

通过外部直流电源向电路输出直流开关量控制开启,关闭程序,并输出一组对应全开,全闭位置的无源触点信号。

电路 SP

SP型

开关动作模式:通过开关电路控制阀门开启角度与电位器阻值对应,并同时实现中间位置控制功能。
结构:带电位器和中间位置开关。

电路 H

H型

通过外部三相电源倒相电路输出三相交流开关量控制开启,
关闭操作并输出一组对应全开,全闭位置的无源触点信号。
