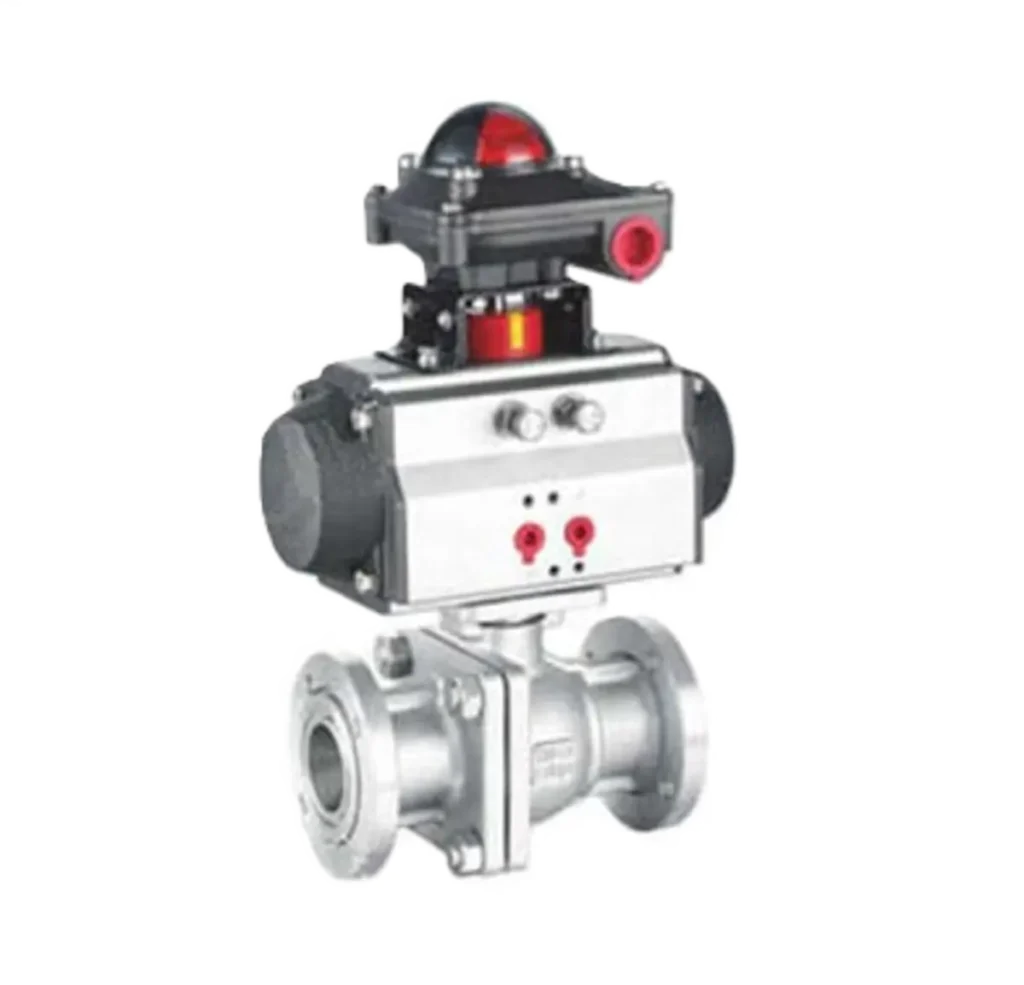

主要参数
| 适用范围 | 16×105~6.7×10-4Pa(螺纹连接) 6×105~6.7×10-4Pa(螺纹连接) 40×105~6.7×10-4Pa(螺纹连接) 105~6.7×10-4(快卸法兰) |
| 阀门漏率 | ≤6.7×10-5Pa.L/S |
| 介质温度 | -30~+150℃(聚四氟乙烯PTFE) -30~+260℃(对位聚苯PPL) |
| 气源压力 | 0.4~0.6MPa |
| 安装状态 | 任意Any |
| 电源 | 常规出厂:AC220V/50HZ 可选:AC110V、DC24V |
| 信号反馈 | 常规出厂:阀位指示器 可选:智能型(控制信号4-20mA) |
安装尺寸

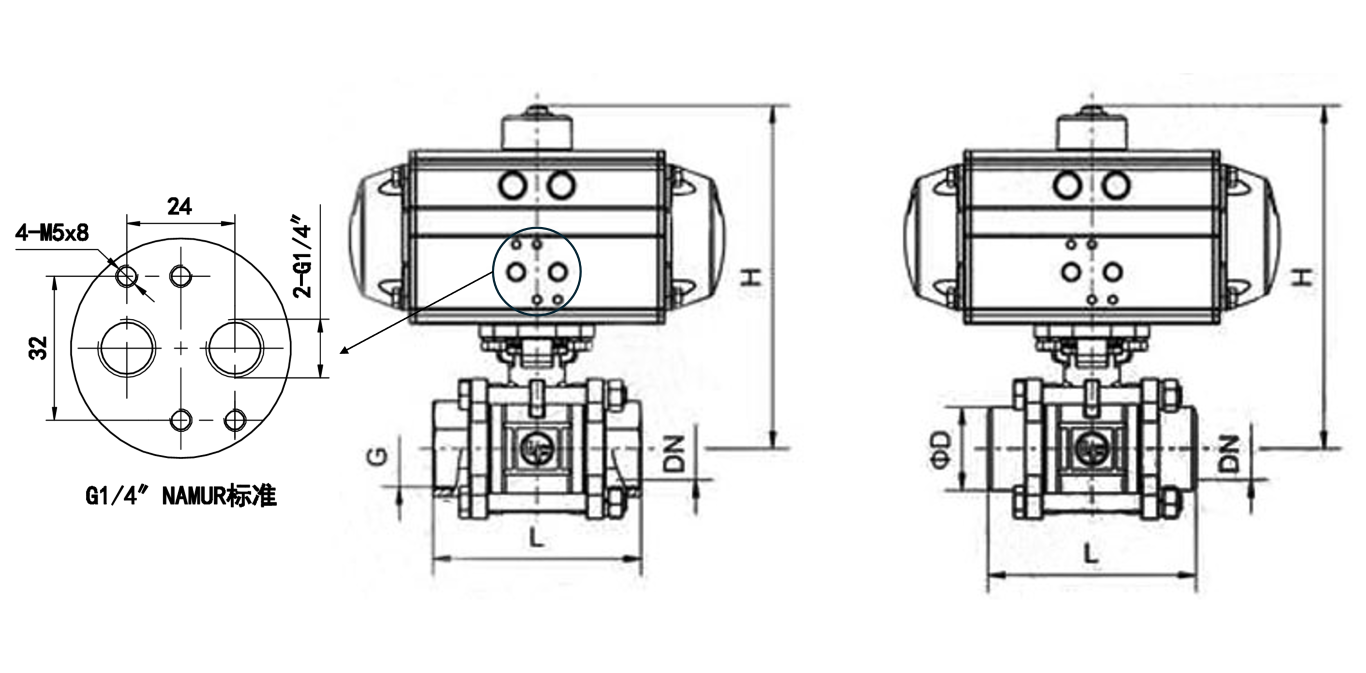

1、气动真空V型球阀外形及连接尺寸(单位:毫米)

2、气动真空V型球阀螺纹连接尺寸
| 型号 | DN | G | L | H |
| 10G | 10 | 3/8〃 | 70 | 129 |
| 16G | 16 | 1/2〃 | 70 | 129 |
| 25G | 25 | 1〃 | 91 | 161 |
| 32G | 32 | 1-1/4〃 | 108 | 166 |
| 40G | 40 | 1-1/2〃 | 123 | 191 |
| 50G | 50 | 2〃 | 138 | 198 |
| 63G | 63 | 2-1/2〃 | 185 | 233 |
| 80G | 80 | 3〃 | 210 | 253 |
| 100G | 100 | 4〃 | 268 | 313 |
3、气动真空V型球阀焊接连接尺寸
| 型号 | DN | D | L | H |
| 10H | 10 | 17.5 | 70 | 129 |
| 16H | 16 | 22.7 | 70 | 129 |
| 25H | 25 | 33.5 | 91 | 161 |
| 32H | 32 | 42 | 108 | 166 |
| 40H | 40 | 48.5 | 123 | 191 |
| 50H | 50 | 60.5 | 138 | 198 |
| 63H | 63 | 76.5 | 185 | 233 |
| 80H | 80 | 90 | 210 | 253 |
| 100H | 100 | 106.5 | 268 | 313 |

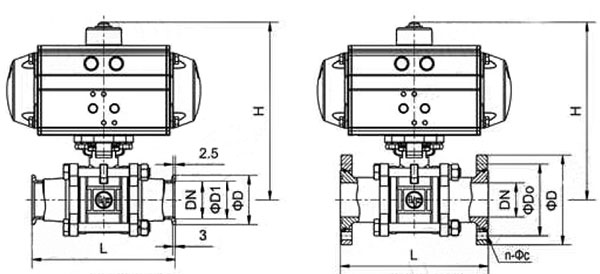

图2-1 图2-2
4、气动真空V型球阀快卸法兰尺寸(图2-1)
| 型号 | DN | D | D1 | L | H |
| 10KF | 10 | 30 | 12.2 | 94 | 129 |
| 16KF | 16 | 30 | 17.2 | 104 | 129 |
| 25KF | 25 | 40 | 26.2 | 114 | 161 |
| 32KF | 32 | 55 | 34.2 | 140 | 166 |
| 40KF | 40 | 55 | 41.2 | 165 | 191 |
| 50KF | 50 | 75 | 52.2 | 175 | 198 |
5、气动真空V型球阀活套法兰尺寸(图2-2)
| 型号 | DN | D | Do | L | n-Φc | H |
| 10F | 10 | 55 | 40 | 94 | 4-Φ6.6 | 129 |
| 16F | 16 | 60 | 45 | 104 | 4-Φ6.6 | 129 |
| 25F | 25 | 70 | 55 | 114 | 4-Φ6.6 | 161 |
| 32F | 32 | 90 | 70 | 140 | 4-Φ9 | 166 |
| 40F | 40 | 100 | 80 | 165 | 4-Φ9 | 191 |
| 50F | 50 | 110 | 90 | 175 | 4-Φ9 | 198 |
| 63F | 63 | 130 | 110 | 195(186) | 4-Φ9 | 233 |
| 80F | 80 | 145 | 125 | 220(203) | 8-Φ9 | 253 |
| 100F | 100 | 165 | 145 | 280(220) | 8-Φ9 | 313 |
注:括号内为两片式结构的长度。
开关型接线图

调节型接线图
