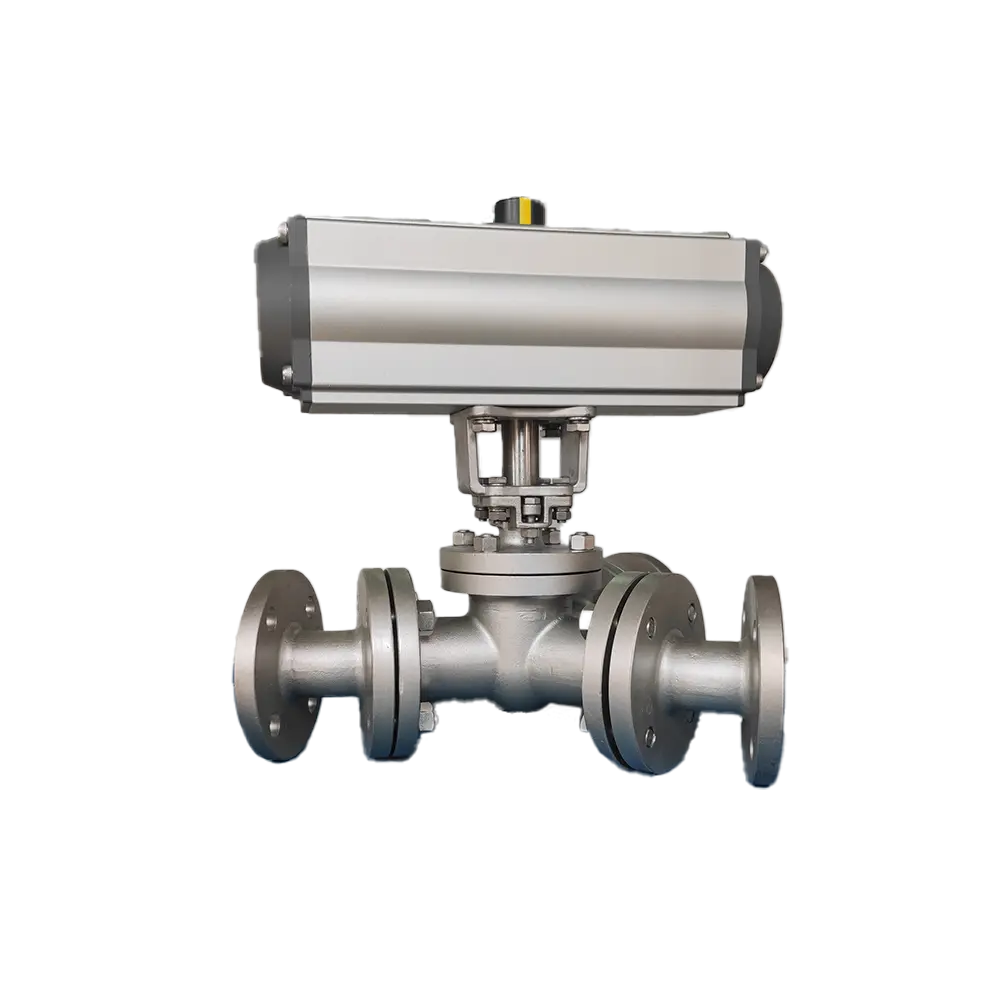

气动Y型三通球阀

气动 Y 型三通球阀是一种由压缩空气驱动的流体控制阀门，内置 Y 型流道并设有三个接口，可实现流体的分流或合流…

产品标签

产品简介

气动Y型三通球阀是一种由压缩空气驱动的专用流体控制部件，具有Y形内部流道和三个连接端口。它能够灵活切换流体路径，例如将单个流体流分成两个分支或将两个流合并成一个分支，并且由于其快速响应、可靠的密封性能和适用于各种工作条件，广泛应用于石化、水处理、食品和制药等行业，用于精确调节管道系统中的介质（如液体、气体）。

特点

结构紧凑：Y型三通球阀采用一体化设计，结构紧凑，安装空间小，方便布局。
操作简便：通过旋转阀杆即可实现流体的快速切换，操作简单，维护方便。
密封性能好：球体与阀座采用金属密封或软密封结构，密封性能可靠，不易泄漏。
流通能力强：Y型三通球阀的流道设计流畅，流阻小，能够确保流体顺畅通过。
适用介质广泛：Y型三通球阀适用于多种介质，如水、蒸汽、油品、气体等。

耗气量

开向体积和关向体积

型号	开关体积（升）	关向体积（升）
50	0.11	0.15
65	0.22	0.24
75	0.3	0.35
85	0.45	0.48
95	0.5	0.55
110	0.7	0.7
125	1.6	1.6
140	2.3	2.1
160	3.5	3
190	5.9	5.9
210	7.6	7.5
240	11	9
270	17	14
300	23.5	28
350	34	40
400	58	58

耗气量取决于供气压力，开关形成，体积及动作次数，计算如下：

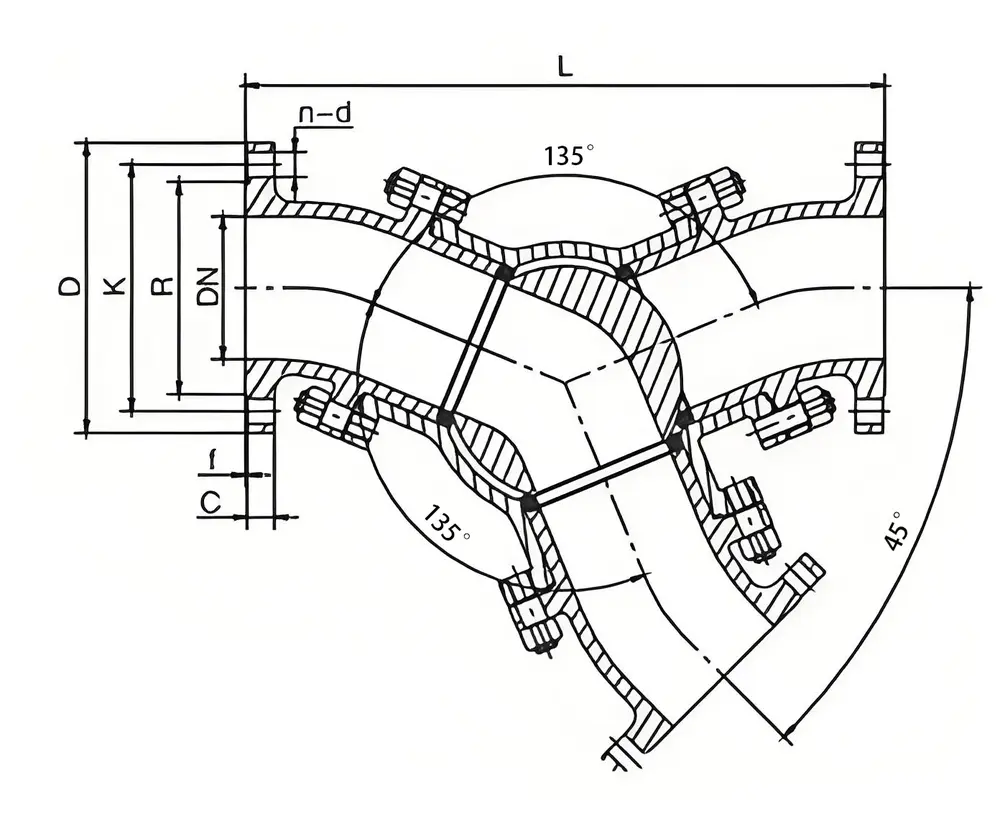

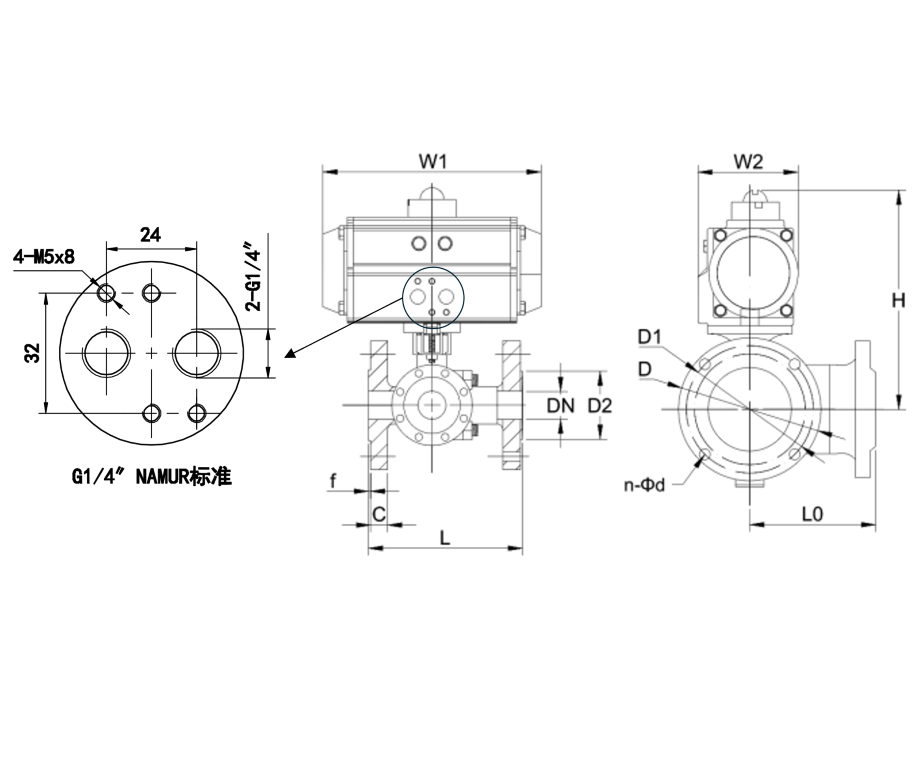

安装尺寸

通径(DN)	L	L0	D2	C	f	D	D1	n-Φd	H(双作用)	W1(双作用)	W2(双作用)	H(单作用)	W1(单作用)	W2(单作用)
15	150	75	45	14	2	95	65	4-Φ14	180	160	58	180	160	58
20	160	80	55	14	2	105	75	4-Φ14	194	160	58	213	192	74
25	180	90	65	14	2	115	85	4-Φ14	219	192	74	230	218	85
32	200	100	78	16	2	135	100	4-Φ18	228	192	74	252	238	96
40	220	110	85	16	3	145	110	4-Φ18	252	218	85	275	272	107
50	240	120	100	16	3	160	125	4-Φ18	271	238	96	294	274	120
65	260	130	120	16	3	180	145	4-Φ18	297	272	107	345	335	135
80	280	140	135	18	3	195	160	8-Φ18	334	274	120	386	352	152
100	320	160	155	20	3	215	180	8-Φ18	389	335	135	428	422	174
