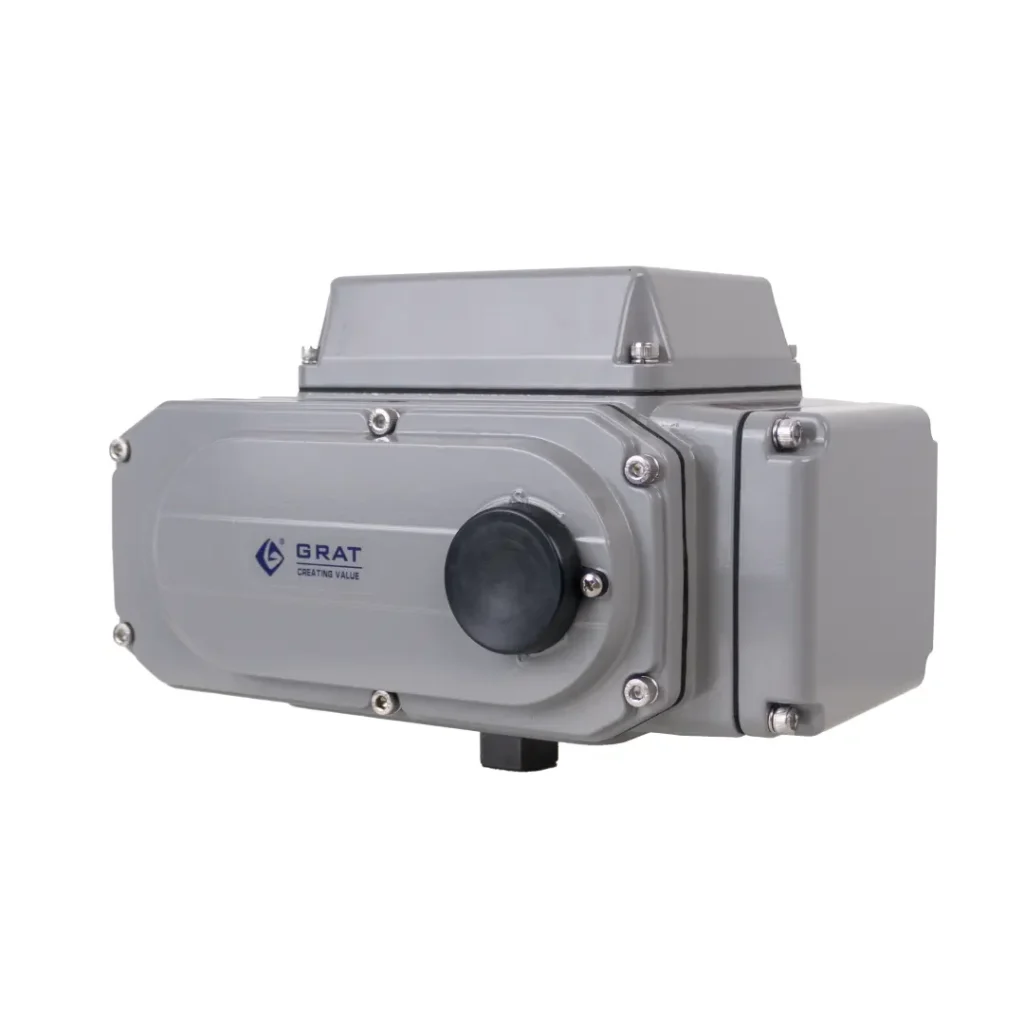

在自动控制系统中，直角回转电动执行器通过 0°～90° 的旋转驱动阀门，并根据调节仪表的信号变化控制阀门开度。
该执行器以交流电或直流电为动力，可直接接收计算机或仪表输出的数字信号、4-20mA 直流标准模拟信号或 1-5V 直流标准模拟信号，实现电动阀门的智能控制与精准定位。
电动执行器及其附件具备双重限位、过载及过热保护功能，安全性能优良，且提供多种全行程时间速度可选。

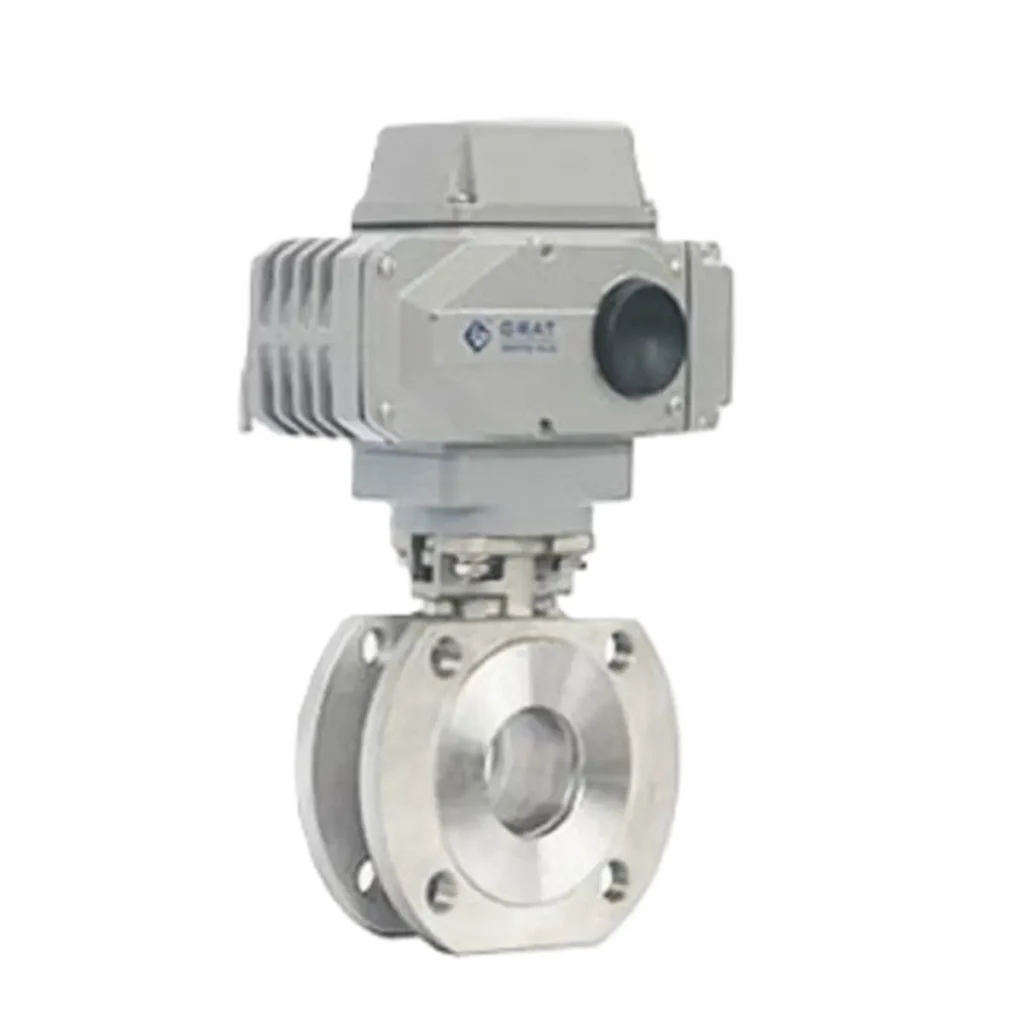

直角回转电动执行器兼容各类直角回转阀门（如球阀、蝶阀、旋塞阀等），与阀门组合后可形成电动调节阀、电动球阀、电动蝶阀等工业自动控制电动阀门。

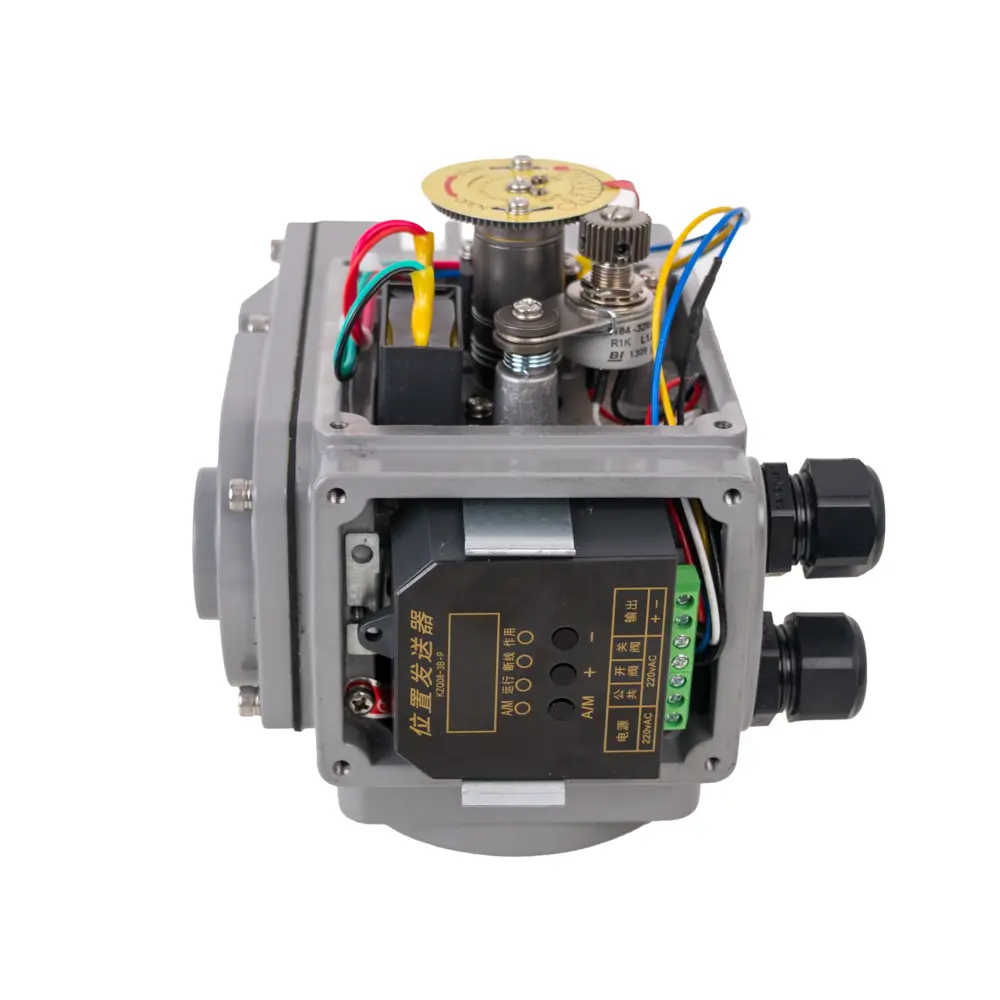

产品结构

电动执行器由驱动电机、减速机构、传动机构和控制部分组成。
驱动电机：包括交流电机（结构简单、维护方便，适用于一般场景）和直流电机（调速性能好，适用于高精度作业），其作用是将电能转化为机械能。
减速机构：如齿轮减速（效率高、结构紧凑）或蜗轮蜗杆减速（传动比大、具备自锁功能），用于降低电机转速并增大扭矩。
传动机构：如丝杆传动（用于直线运动）或曲柄连杆传动（用于往复式阀门），负责将扭矩传递至被控对象。

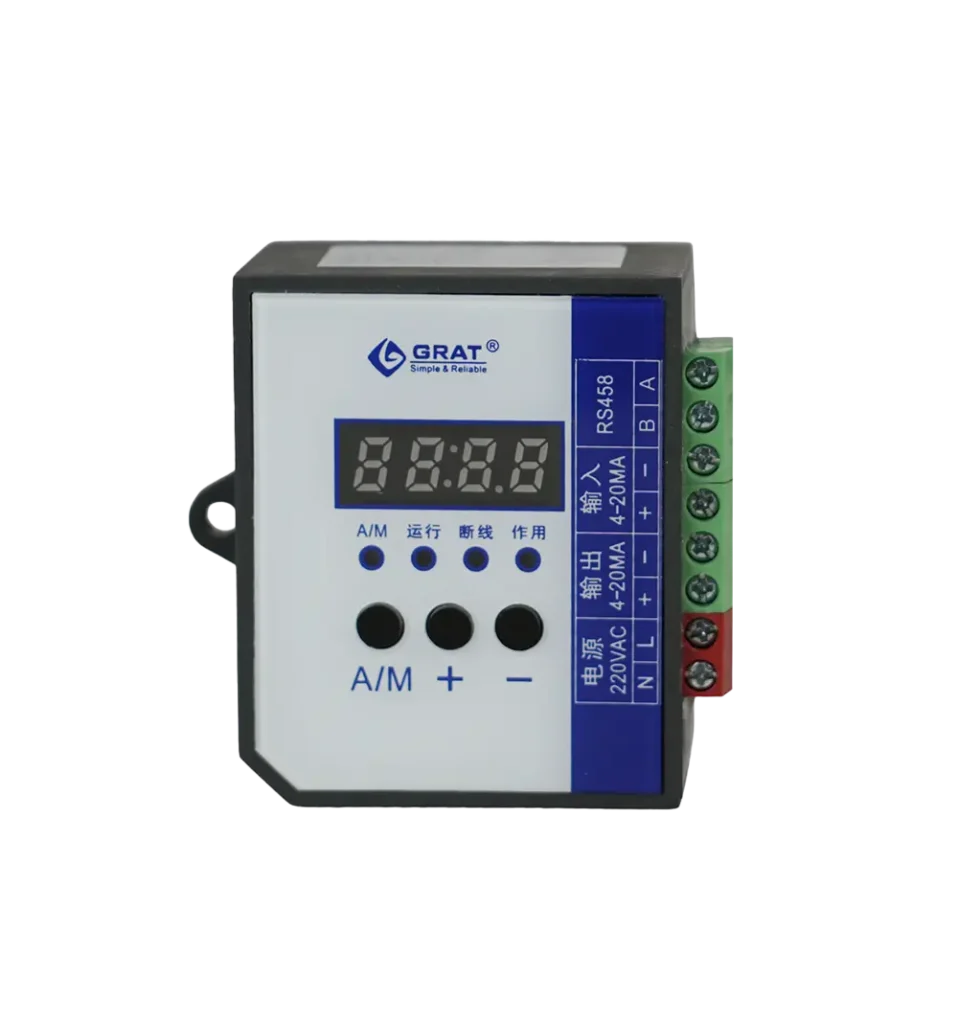

控制部分：控制器接收信号，实现对执行器的精准调节。

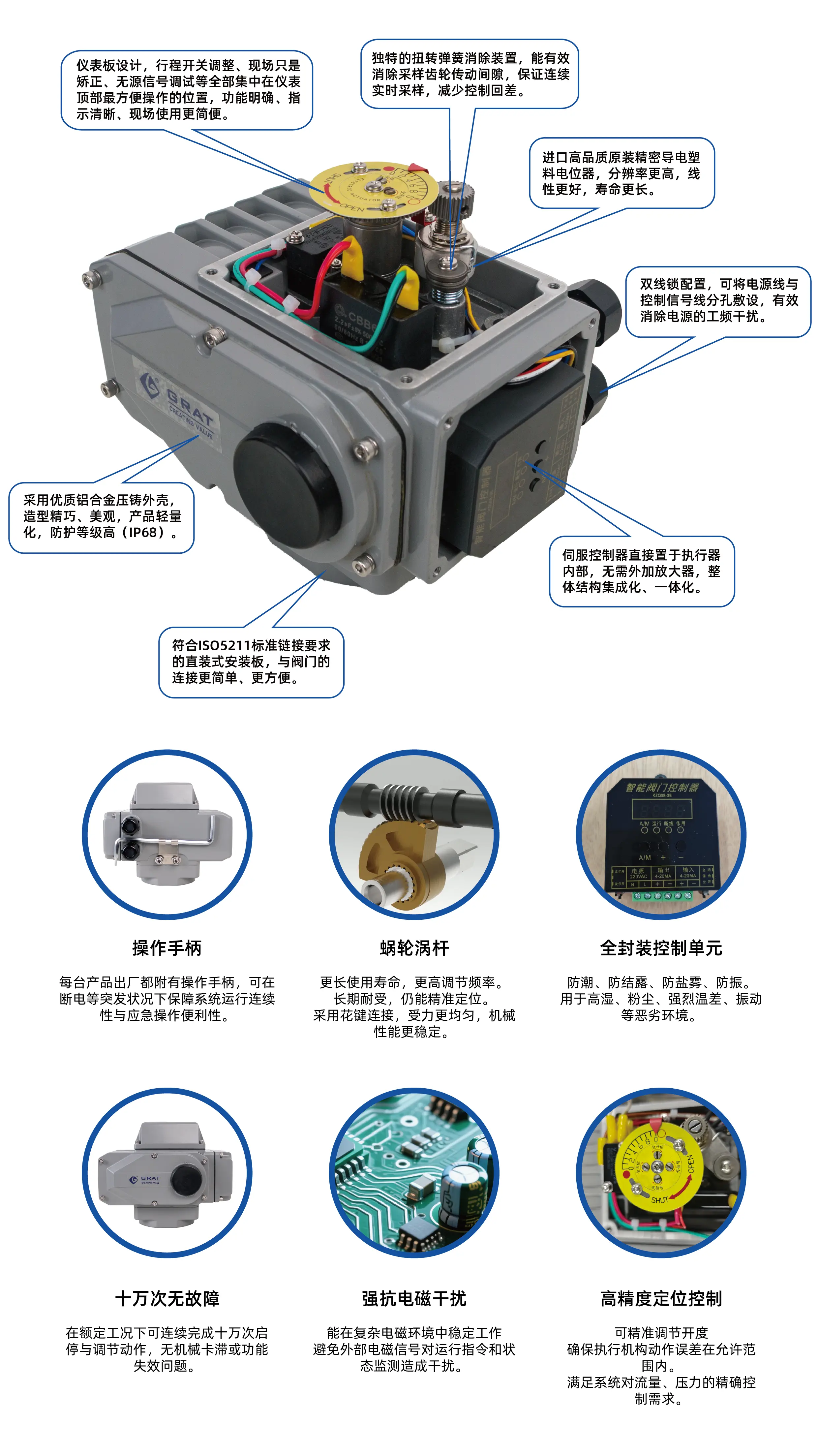

各核心部件的协同作用解析

特点

电源

AC 220V

高效

低功耗，高扭矩

扭矩

20~2000N·m

防护

IP67级防尘防水

执行精度

回差<0.5%

死区<0.5%

反馈误差<0.5%

适配阀门

角行程阀

球阀

蝶阀

I/O

4-20mA

0-10V

Modbus

可选功能

除湿加热

无源触点开关

断电复位

专利

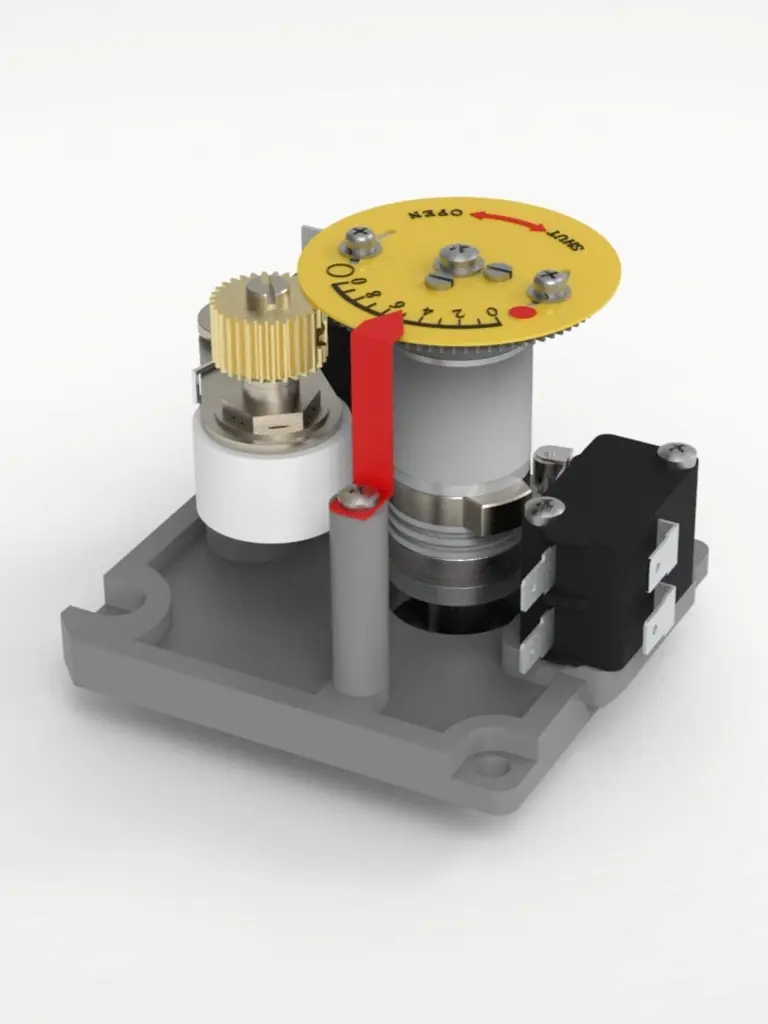

DDS 和 PPD 技术

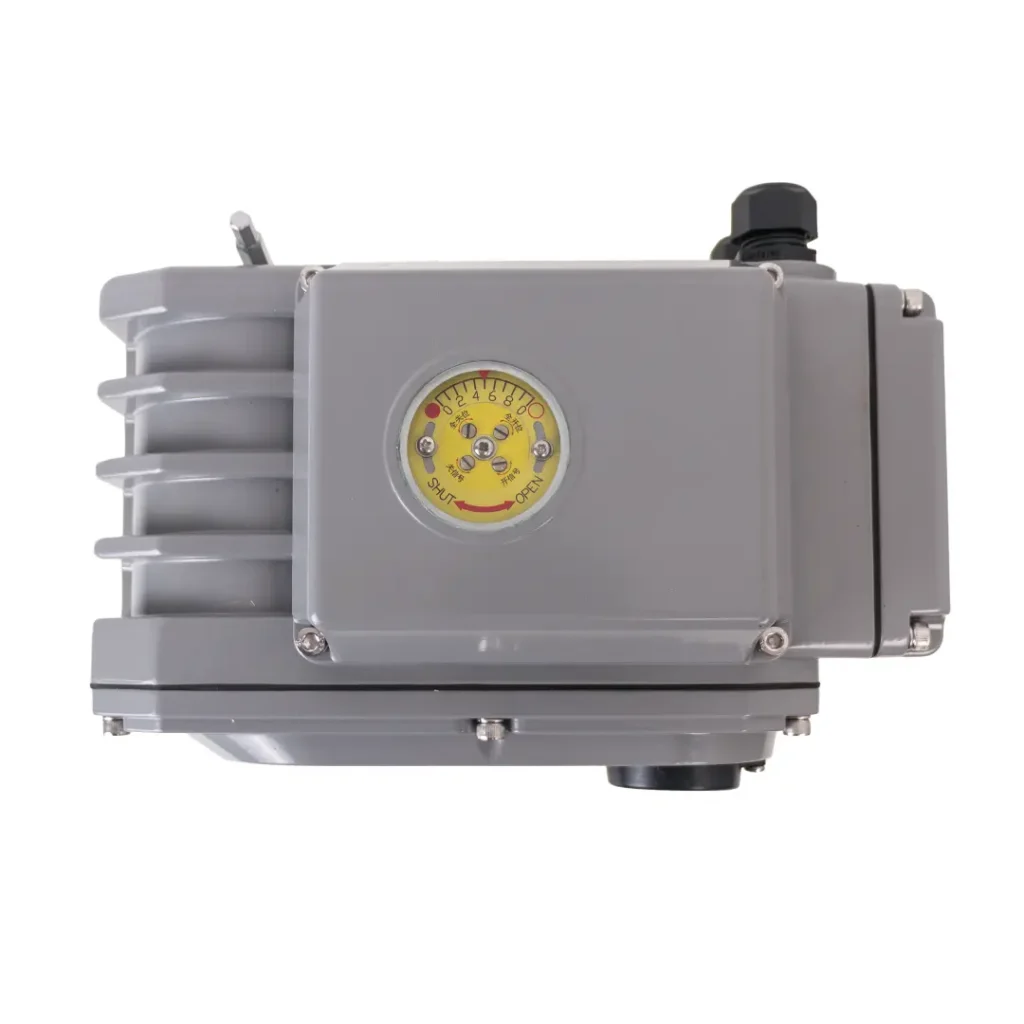

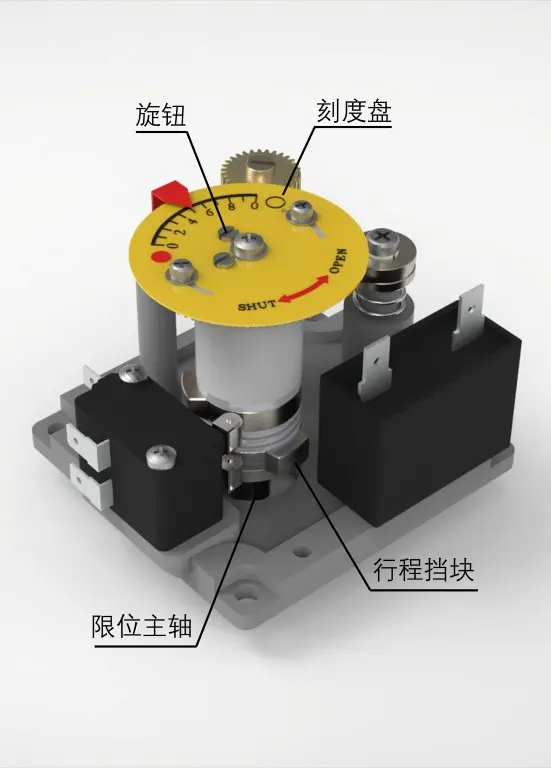

快捷便捷的直接调试开关

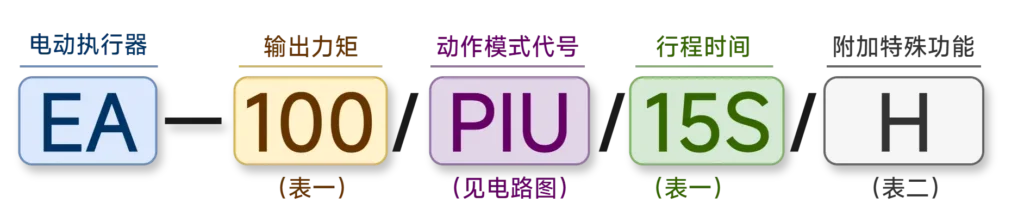

型号表示方法

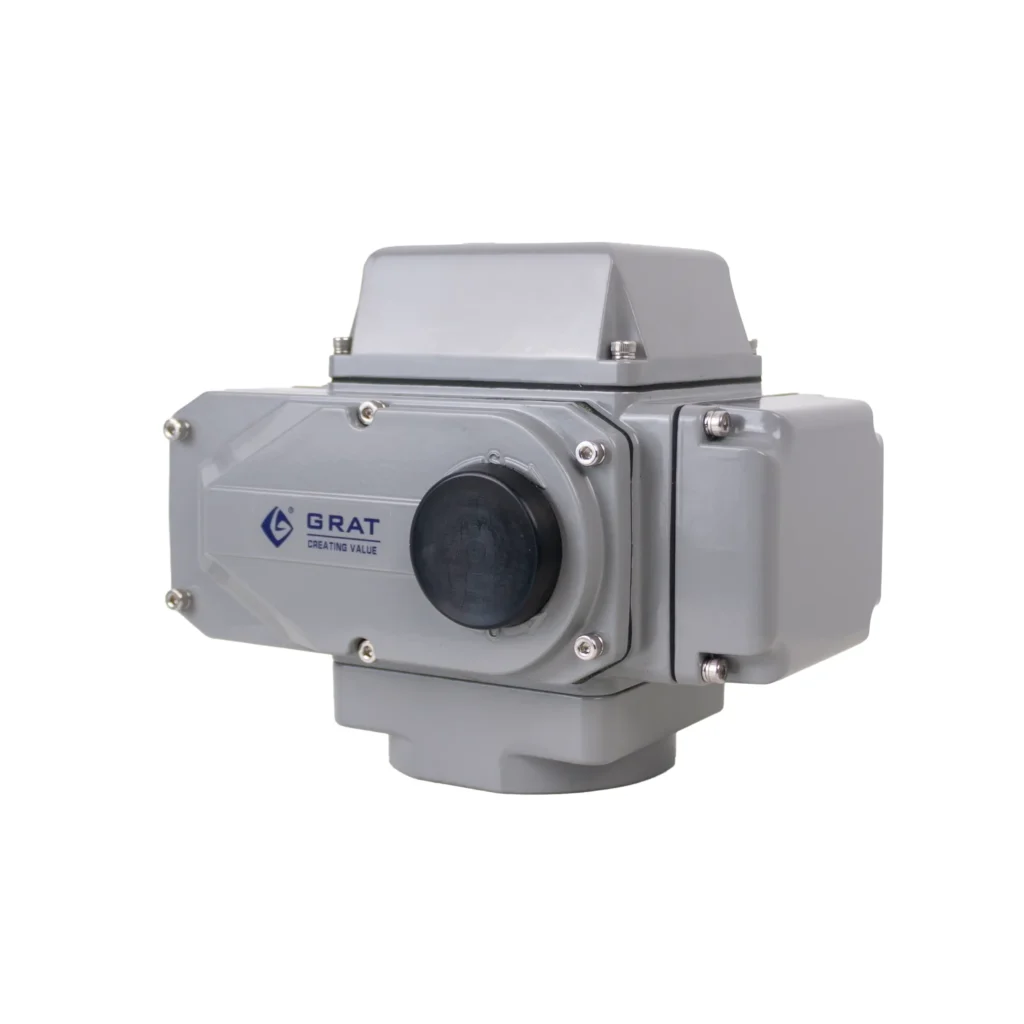

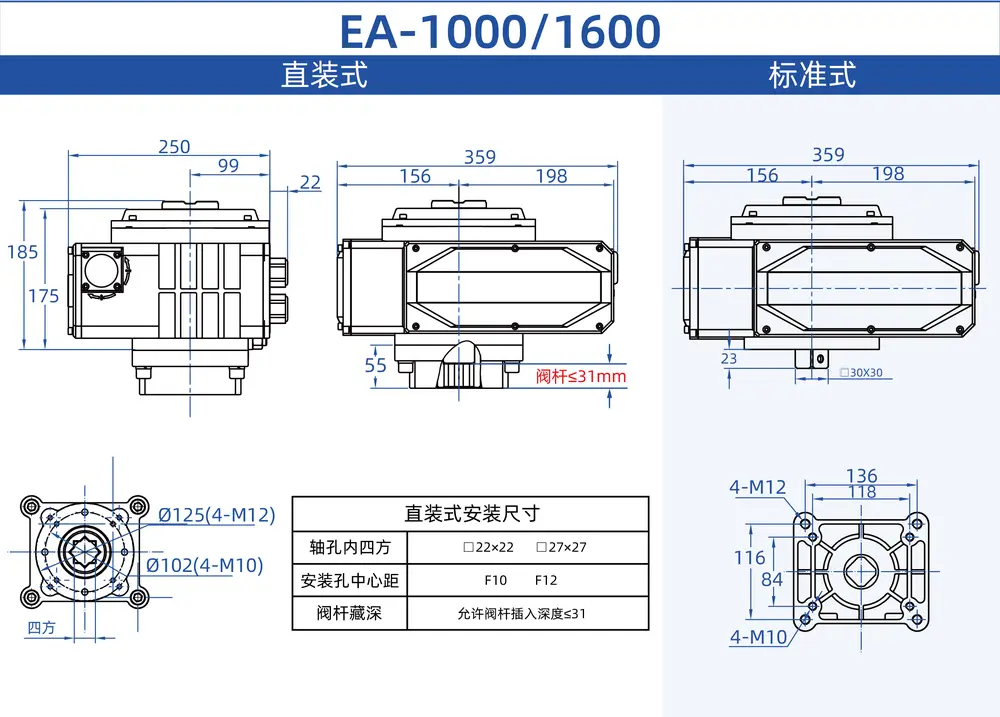

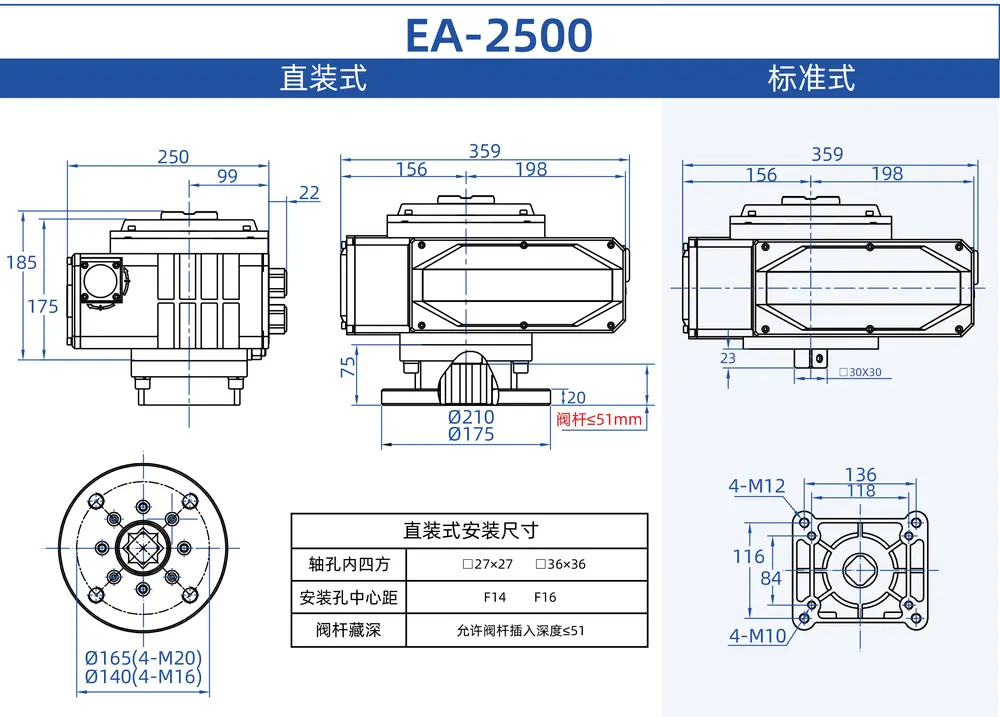

标准电动执行器

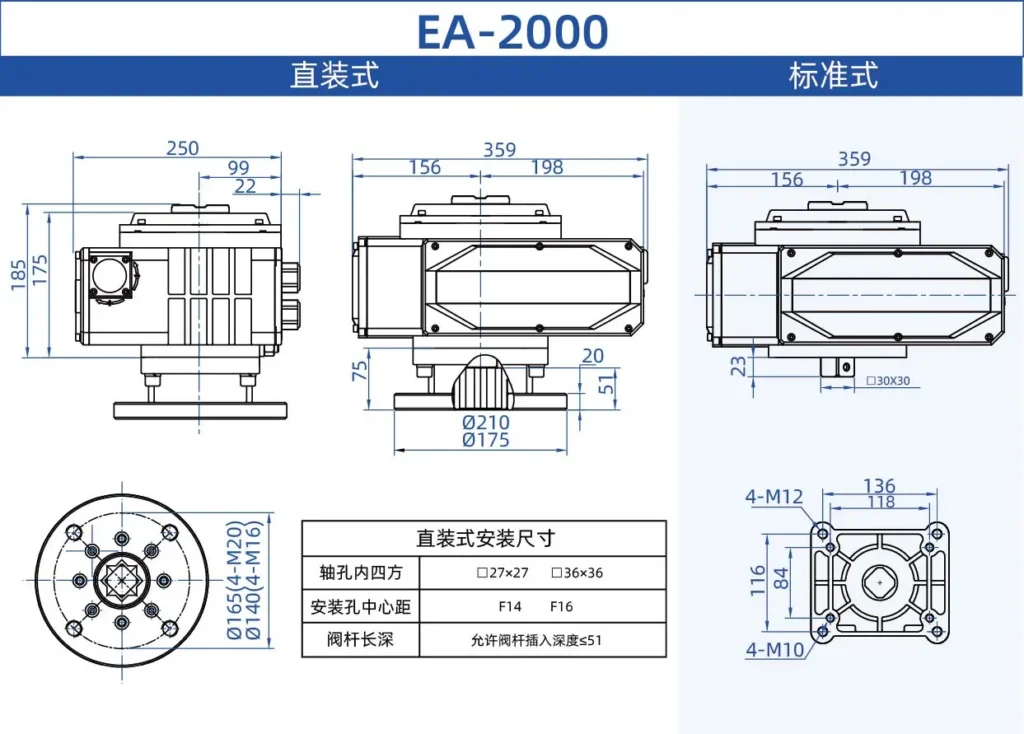

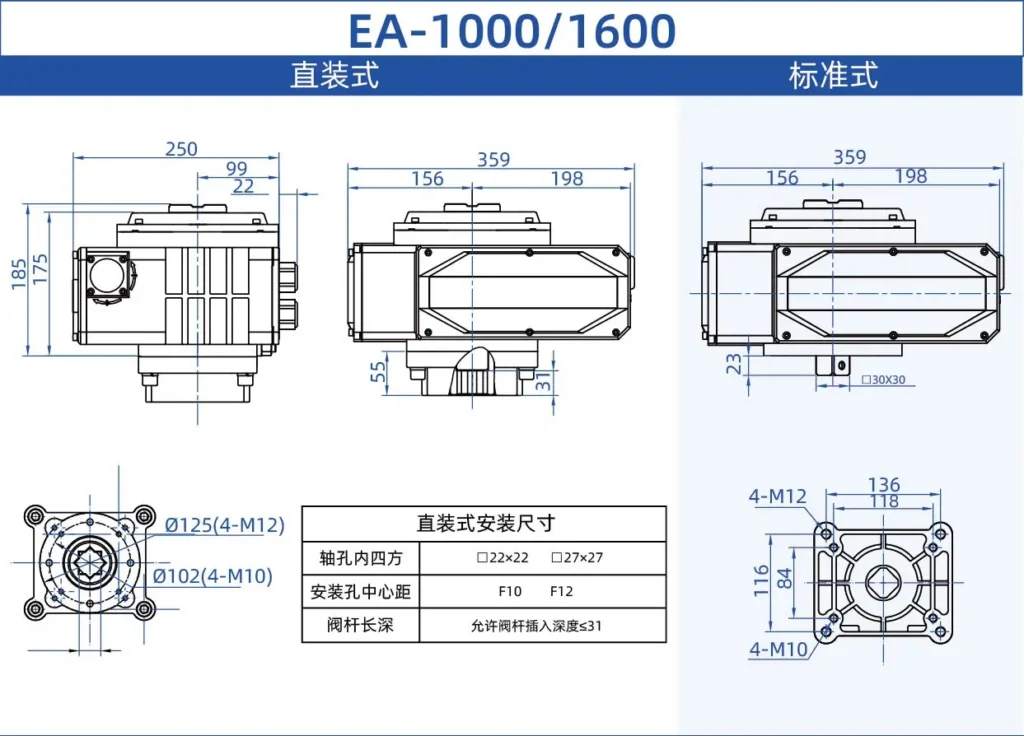

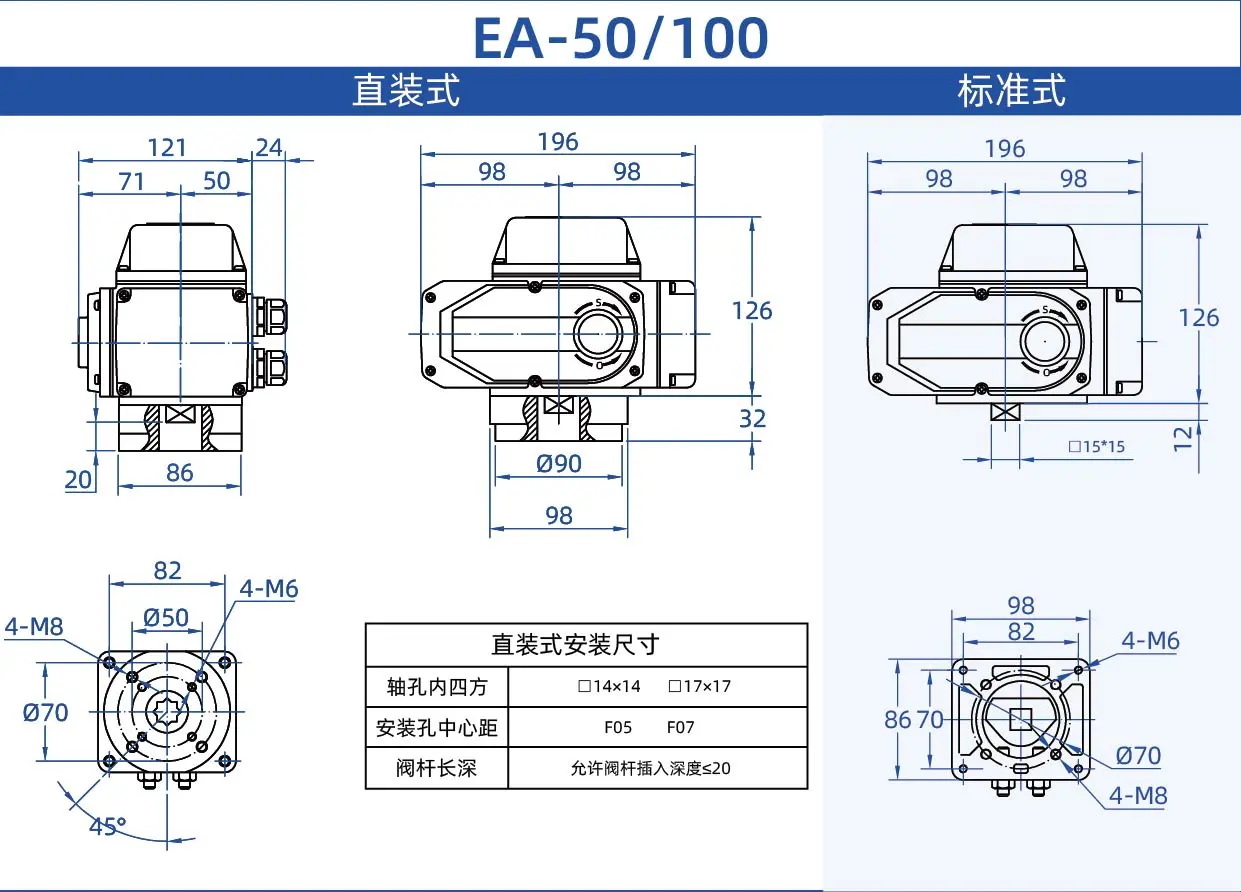

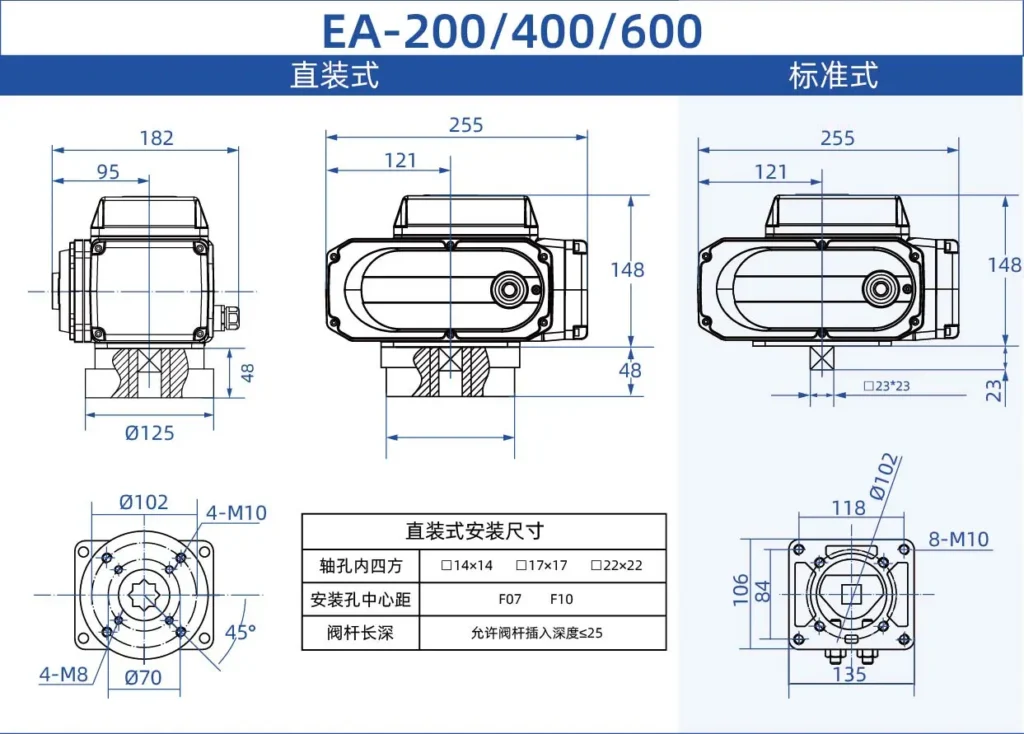

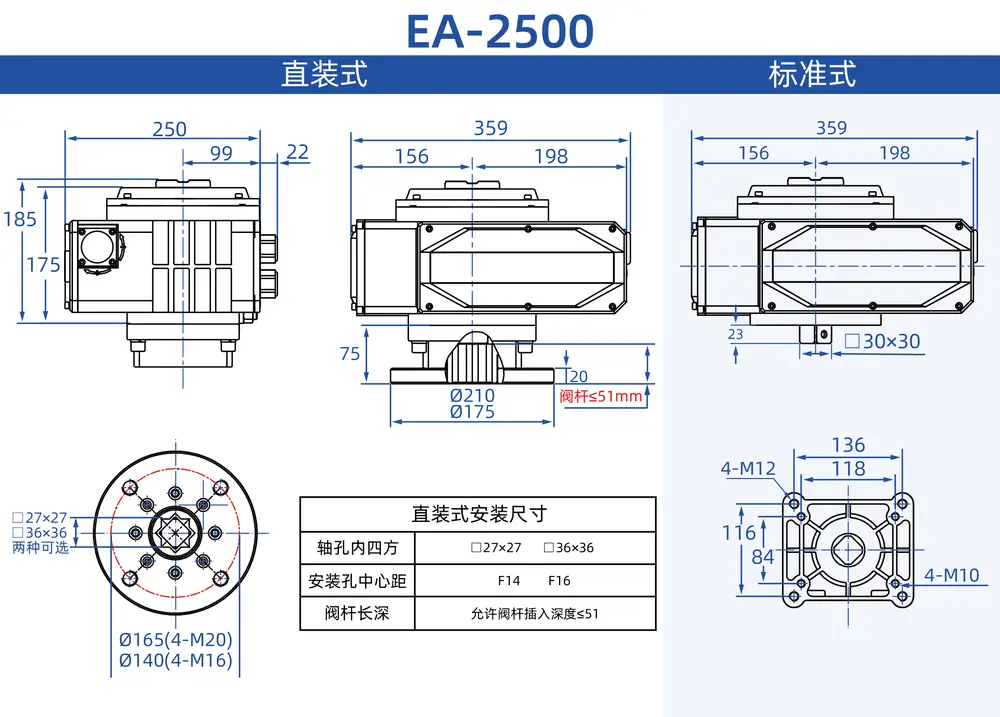

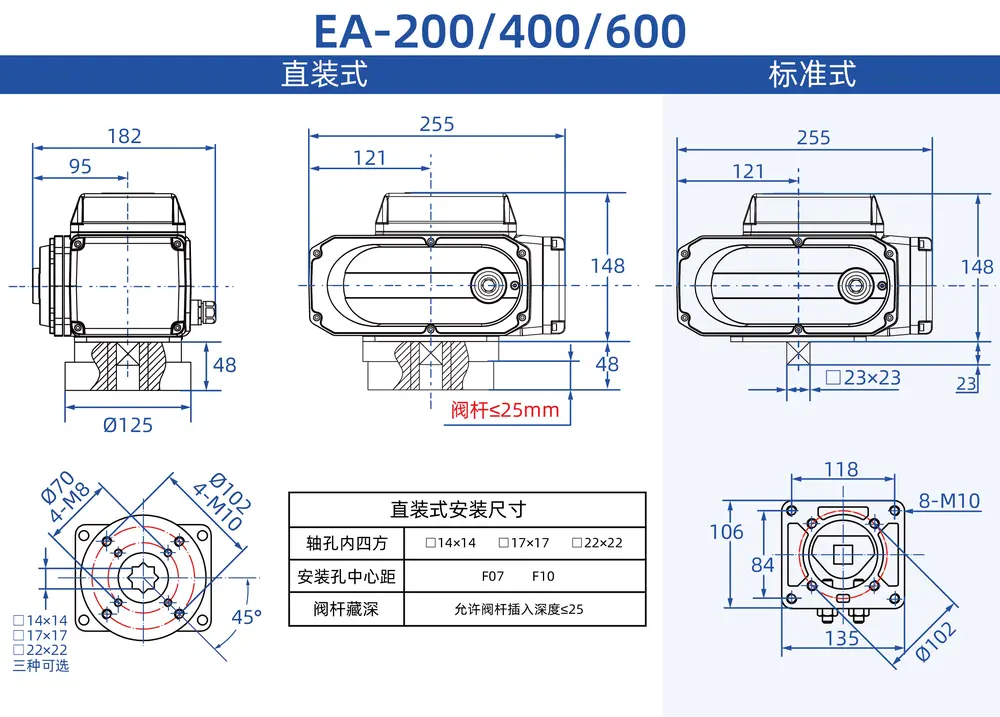

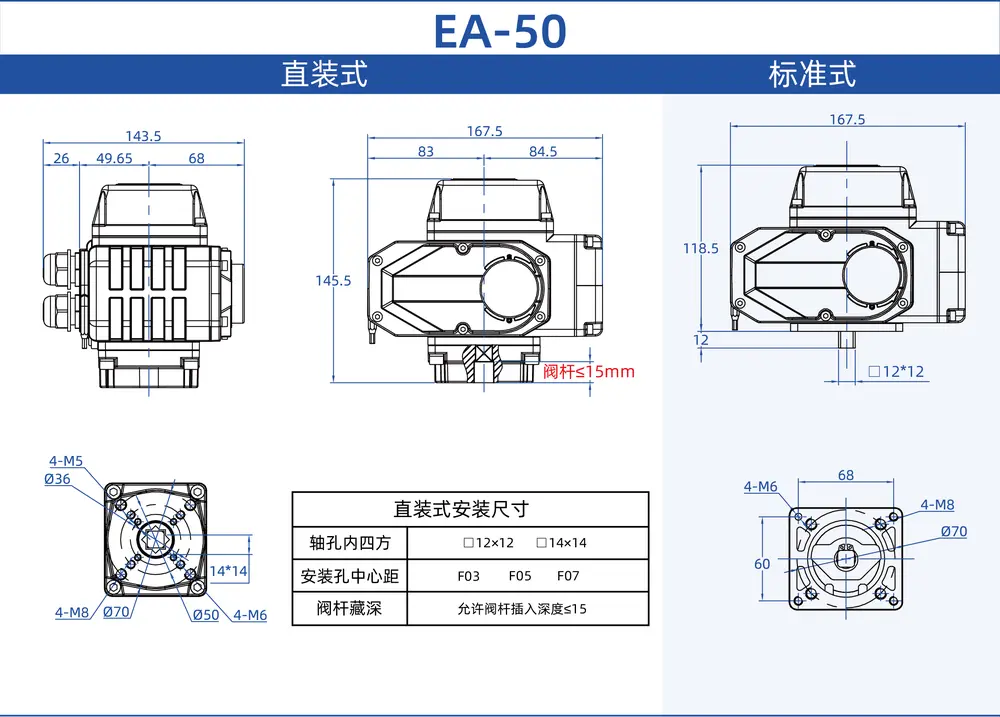

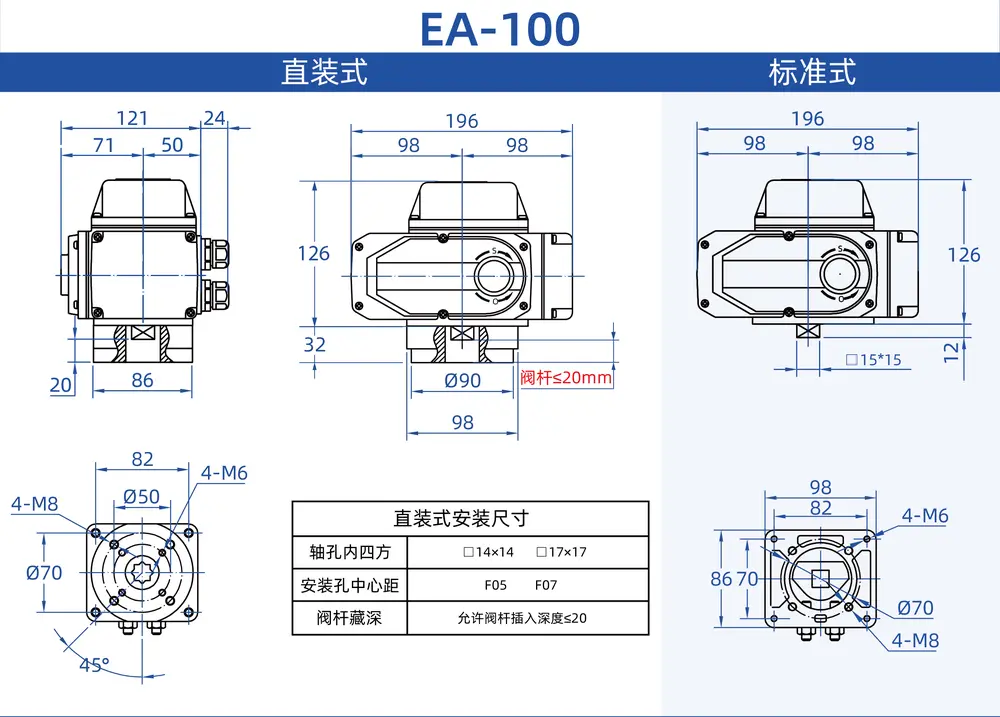

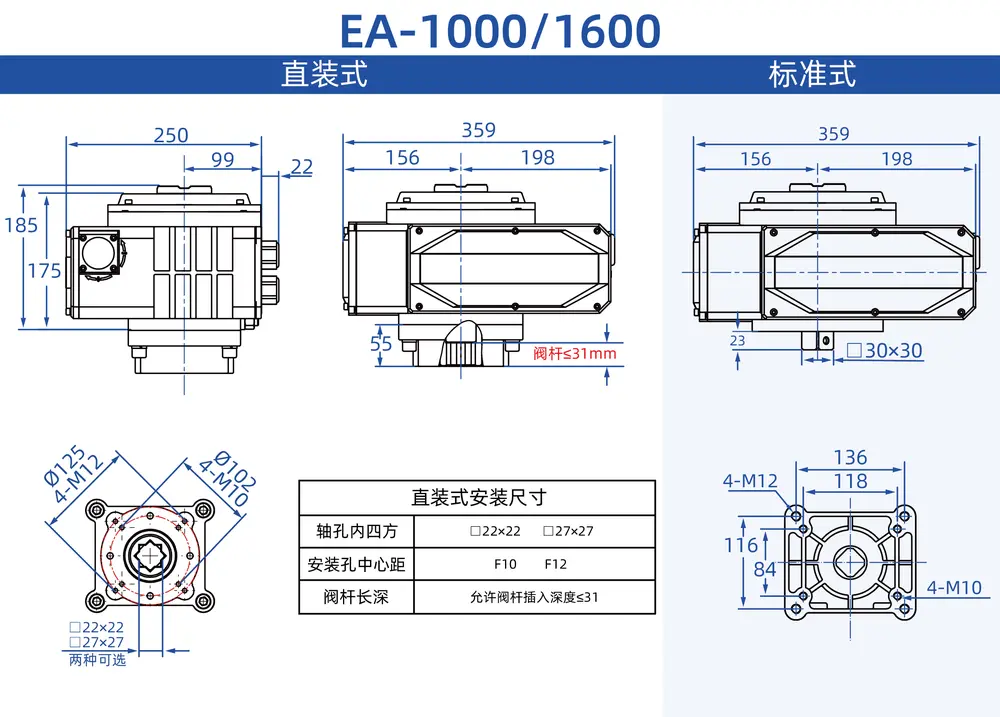

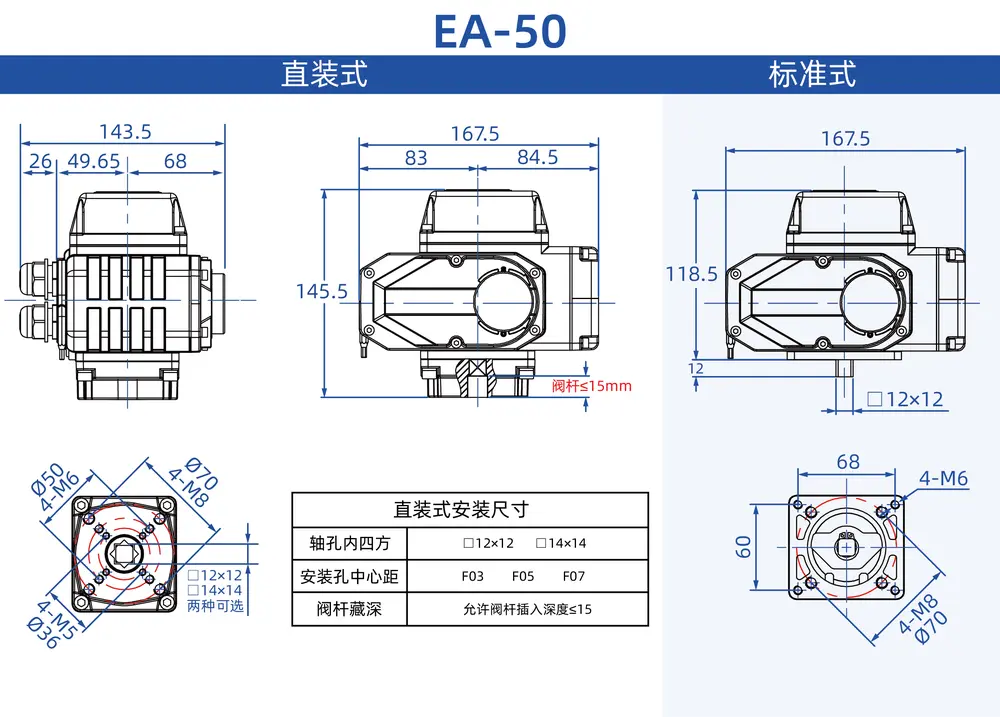

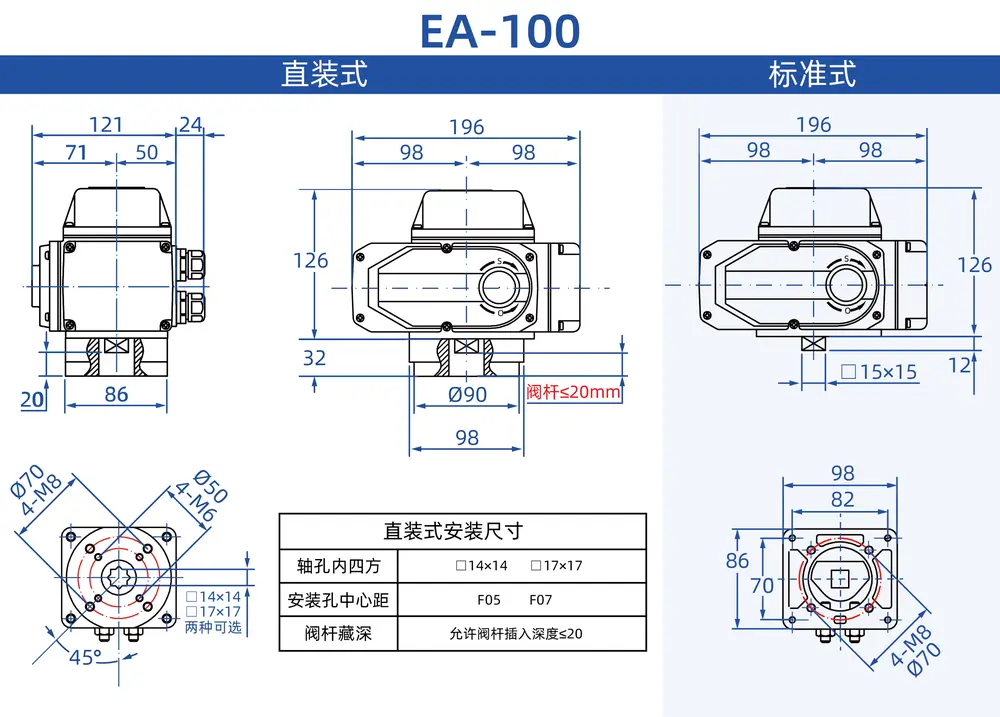

型号		EA-50	EA-100	EA-200	EA-400	EA-600	EA-1000	EA-1600	EA-2500
输出扭矩		50N·m	100N·m	200N·m	400N·m	600N·m	1000N·m	1600N·m	2500N·m
推荐适配阀体	球阀	DN8-32	DN40-50	DN65-80	DN100	DN125-150	DN200-250	DN300	DN350-400
推荐适配阀体	蝶阀	DN40-65	DN80-100	DN125	DN150-200	DN250	DN300	DN350-450	DN500-600
动作时间		15S/30S	15S/30S	15S/30S	30S	45S	30S	48S	60S/75S
回转角度		0-90° 0-360°	0-90° 0-360°	0-90°	0-90°	0-90°	0-90°	0-90°	0-90°
电机功率	AC220V	10W	25W	40W	90W	90W	210W	210W	220W
	AC380V	6W	15W	30W	40W	40W	300W	300W	320W
	DC24V	13W	25W	35W	70W	70W
	AC110V	10W	25W	40W	90W	90W	210W	210W	220W
额定电流	AC220V	0.16A	0.32A	0.35A	0.54A	0.64A	0.96A	0.98A	1.03A
	AC380V	0.07A	0.10A	0.15A	0.29A	0.29A	0.45A	0.46A	0.48A
	DC24V	1.28A	2.03A	3.57A	5.13A	6.04A
	AC110V	0.24A	0.56A	0.69A	1.12A	1.20A	1.93A	1.75A	1.75A
电机寿命	AC220V/380V	S2工作制，寿命≥10万小时
电机寿命	DC24V	寿命600小时，极限2000小时
整机重量		2.5kg	3.5kg	8kg	8.5kg	9kg	20kg	21kg	22kg
电源		AC 110V, AC 220V, AC 380V, DC 24V, DC 220V 可选
精度		回差≤0.5% 死区≤0.5% 反馈误差≤0.5%
绝缘电阻		≥50MΩ/500VDC
耐压等级		DC24V: 500V 1分钟 AC110V: 1000V 1分钟 AC220V: 1500V 1分钟 AC380V: 2000V 1分钟
防护等级		IP67
限位组件		■ 电动操作时：全开全闭极限开关。 ■ 手动操作时：机械挡块。
保护装置		过热保护器（自动恢复型）
安装方位		360°任意角度安装
电气接口		M20*1.5防水电缆接头×2(电源线、信号线)
环境温度		-30℃~60℃（▲耐温型：-50℃~125℃）
检测标准		JB/T8219-2016
