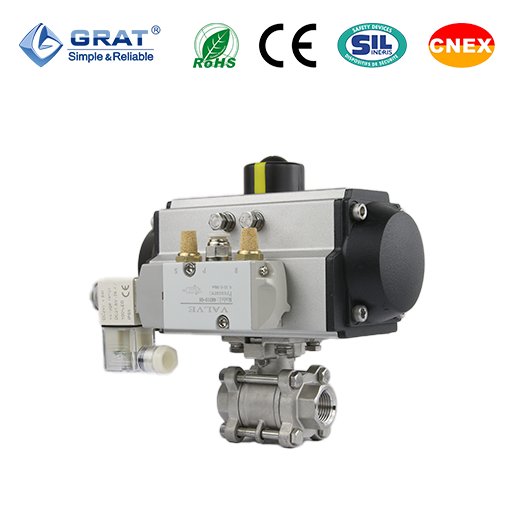

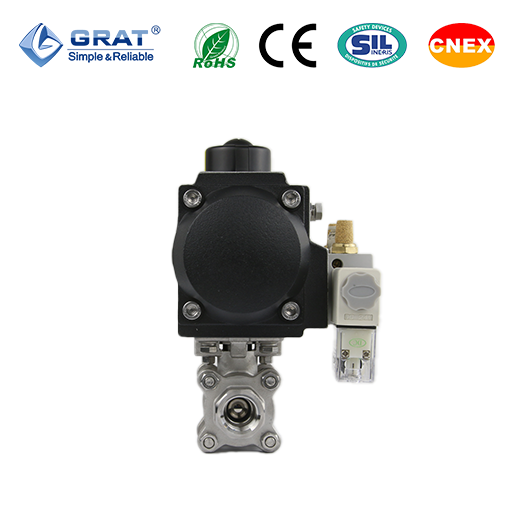

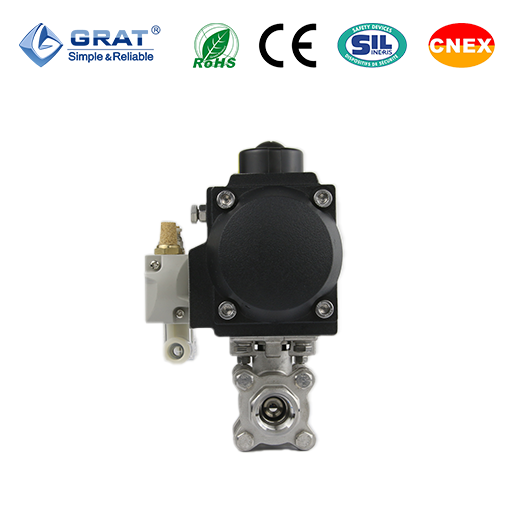

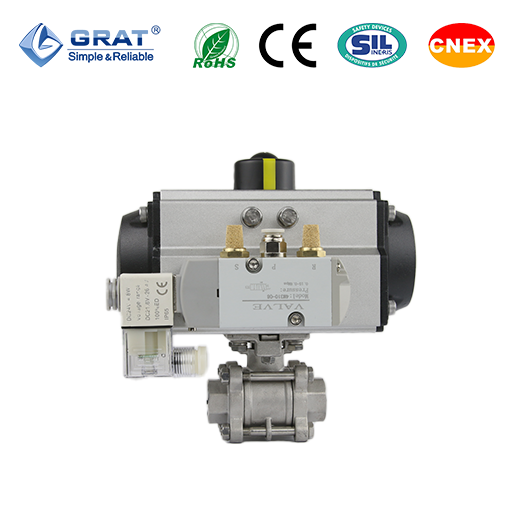

气动开关内螺纹球阀

所属类别：气动球阀
产品名称：气动开关内螺纹球阀
产品简介：
气动开关内螺纹球阀小体积气动球阀应用于各种对于安装尺寸和体积有较大限制的工艺场合。成功应用于多个工业领域，如空调系统、消防系统、水处理系统、管路吹扫、分析仪器、烟气采样等行业。
气动开关内螺纹球阀适用于各种工业、仪器等管道。具有体积小，性能稳定等优点。

1、驱动力矩小，启闭灵活无摩擦，操作方便。

    2、阀门驱动可以多工位安装，不受介质流向影响。
    3、结构简单，易操作，性价比高。
    4、精小型设计、外形美观，结构紧凑。
    5、具有自洁功能，有效保证管路的畅通

公称通径	DN10～DN100
工作温度	-30℃-220℃
公称压力	PN1.6-6.4MPa
适用介质	中性气体液体
气源压力	0.4～0.7MPa
执行器密封	氟橡胶
执行器材质	铸铝合金
连接方式	内螺纹丝扣连接
流量特性	快速开关
阀体材质	WCB SUS304不锈钢、SUS316不锈钢
阀芯材质	SUS304不锈钢、SUS316不锈钢
球阀密封	PTFE，PPL等
填料材质	石墨 PTFE
设计与制造标准	GB12237-2007 API 6D
产品检查与实验	API 598

耗气量

开向体积和关向体积

型号	开关体积（升）	关向体积（升）
50	0.11	0.15
65	0.22	0.24
75	0.3	0.35
85	0.45	0.48
95	0.5	0.55
110	0.7	0.7
125	1.6	1.6
140	2.3	2.1
160	3.5	3
190	5.9	5.9
210	7.6	7.5
240	11	9
270	17	14
300	23.5	28
350	34	40
400	58	58

耗气量取决于供气压力，开关形成，体积及动作次数，计算如下：

1、气动开关内螺纹球阀安装尺寸图

通径	L	G	Φd	H2	双作用			单作用
（DN）	L	G	Φd	H2	H1	W1	W2	H1	W1	W2
15	73	螺纹标准 NPT BSP DIN etc	15	38	166	160	58	166	160	58
20	80		20	45	168	160	58	187	192	74
25	90		25	55	197	192	74	208	218	85
32	110		32	60	211	192	74	235	238	96
40	120		38	75	231	218	85	254	272	107
50	140		50	83	252	238	96	275	274	120
65	185		64	96	289	272	107	337	335	135
80	205		72	106	321	274	120	373	352	152
100	240		100	118	375	335	135	414	422	174

注：气动阀门根据不同的使用介质、阀门的扭矩及控制方法，其适配的执行器型号可能有所不同，相关尺寸有所变化。

开关型接线图

(电磁阀接线图)
调节型接线图

(定位器信号线)
