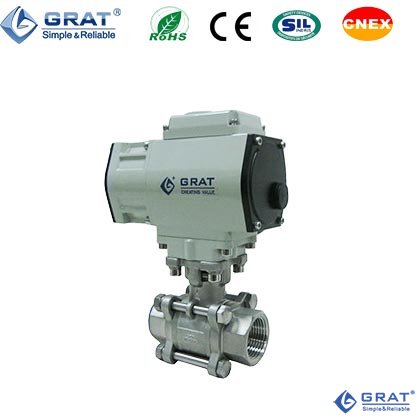

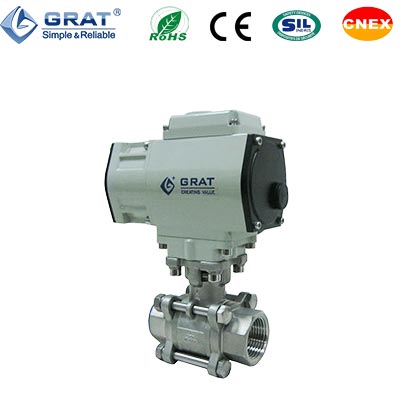

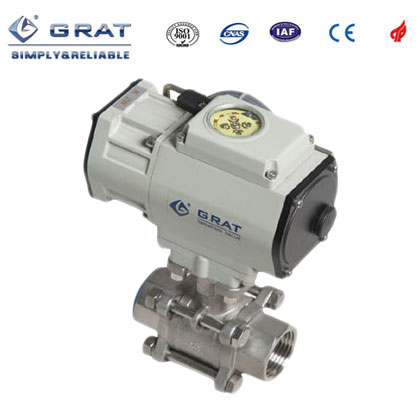

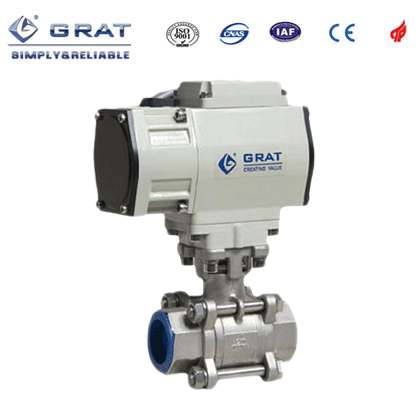

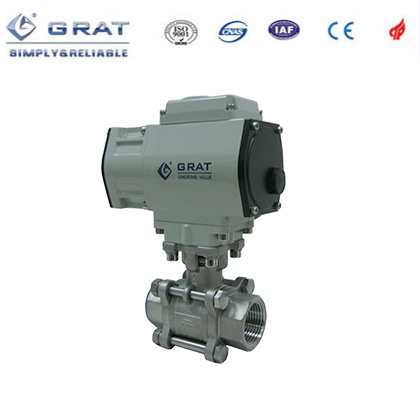

精小型电动球阀

所属类别:电动球阀
产品名称:精小型电动球阀
产品简介:
    精小型电动球阀是一款超小型电动阀门,其执行器和阀体的一体化设计,极大地减小了外形体积,应用于各种对于安装尺寸和体积有较大限制的工艺场合。


精小型电动执行器产品特点

 1、精小型电动球阀执行器外壳采用全铝合金壳体、防护及耐候性更好
 2、超小外形,性能可靠,输出扭矩大,使用寿命长(5~10万次)
 3、体积小巧,高度小于120mm,重量1.2Kg方便管道上各角度安装,适用各种复杂管道、工况需求。
 4、电气限位和机械限位一体化设计定位准确一致性很高杜绝执行器连转的可能.
 5、0-360°角任意装配,方便于对于空间的分配需求。
 6、标准式、直装式方便选用。
 7、适配阀门:DN50及以下口径软密封蝶阀
       DN40及以下口径双由令球阀
       DN32及以以下口径软密封球阀


1、DDS开关调试专利技术
  您只需一步即可轻松调试执行器角度和行程。  旋转刻度盘顶部旋钮即可轻松完成电动执行机构与阀门连接后的电气、机械位置校准调试!
  从原来5步调试到DDS技术的1步到位!我们懂你的烦恼
  简单的一步调试,只需要一个内六角扳手按照你预设的角度
  轻松旋转刻度盘上的调试螺钉到达位置。
  DDS开关调试技术专利号:ZL2014 2 0595730.6
2、PPD专利定位技术
  定位精度提高5倍达到±0.1%,电位器使用寿命提高2倍达到100万次。
   PPD专利定位技术专利号:ZL2010 2 0225919.8
3、超过10万次的现场无故障运转寿命,让您的系统运转可靠无忧!
 电动执行器10万次寿命检测报告(如右图)

    4、结构简单,性能可靠。广泛替代各种小口径电磁阀产品。
    5、具有自洁功能,有效保证管路的畅通。流道简单,相对于电磁阀产品结构的S型流道,具有流通阻力小,无卡阻。
    6、成功应用于多个工业领域,如空调系统、消防系统、水处理系统、管路吹扫、分析仪器、烟气采样等行业。

工作电源

AC220V 50/60HZ

公称通径

DN15-200

介质温度

-20℃ 至+350℃ (+200℃ 特殊密封)

(+200℃

特殊密封).

工作压力

PN16 PN25,PN40,PN64,PN100

输入信号

4-20mA

 输出信号

4-20mA

连接方式

法兰式

阀体材质

A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M

阀座材料

PTFE(常温)、特制PPL(高温)、金属密封(高温)

泄漏量

符合ANSIB16.104 5级标准

密封形式

弹性密封、耐高温对位聚苯、硬质合金及工业陶瓷

适用介质

水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质

防护等级

IP67

制造标准

JB/T8692-1998

产品符合标准品



符合标准电动蝶阀阀设计
与制造标准

GB12237-89 AP16D

蝶阀法兰标准

JB79 GB9113 ANSI B16.5 JIS B2212

结构长度

GB1221-89

检验标准

JB/T 9092 API598

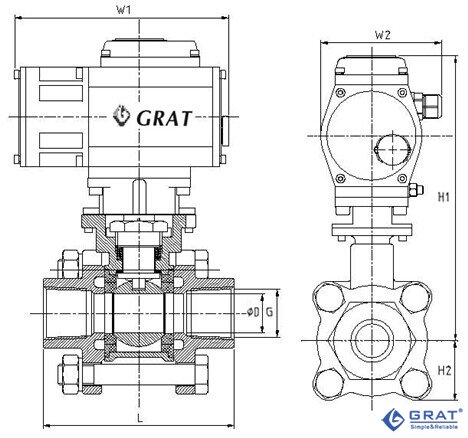

    1.精小型电动球阀外形和连接尺寸:

公称通径DN

尺寸(mm)

重量
Kg

mm

inch

ΦD

L (mm)

管螺纹G

H1

H2

W1

W2

10

3/8"

10

60

3/8″

152

38.8

128

79

0.48

15

1/2"

15

75

1/2″

152

38.8

128

79

0.48

20

3/4"

20

80

3/4″

159

45.4

128

79

0.68

25

1"

25

90

1″

169

55.8

128

79

1.2

32

1/ 1/2"

32

110

11/4″

174

60.2

128

79

1.9


控制电路 型号代码 电路图 视频地址
开关动作模式:通过交流开
关量实现开启,关闭操作,
并输出一组只是全开,全闭
的有源位置信号。
S 点击查看
开关动作模式:输出无源触
点信号。
结构:带两个中间位置开关。
MS 点击查看
开关动作模式:输出
0~1000Ω反馈信号。
结构:带500Ω或1KΩ电位
器。
PIU 点击查看
开关动作模式:通过开关电
路控制阀门开启角度与电位
器阻值对应,并同时实现中
间位置控制功能。
结构:带电位器和中间位置
开关。
SP 点击查看
开关动作模式:输出4~
20mA阀位反馈信号。
结构:带1KΩ电位器和R/I变
换器。
CPT 点击查看
调节动作模式:输入4~20mA控制信号,输出4~20mA阀位反馈信号。
结构:带1kΩ电位器和控制
模块(伺服放大器)。
PCU 点击查看
通过外部交流电源向电路输
出直流开关量控制开启,
关闭程序,并输出一组对应
全开,全闭位置的无源触点
信号。
G 点击查看
通过外部三相电源倒相电路
输出三相交流开关量控制开
启,关闭操作并输出一组对
应全开,全闭位置的无源触
电信号。
H 点击查看

数字模块-DC-电路图 DC
数字模块-AC-电路图 AC
