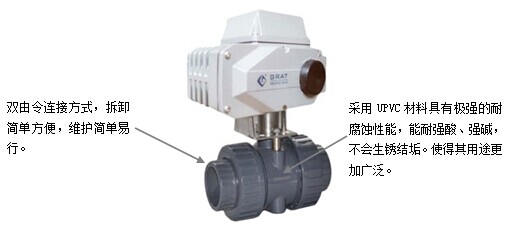

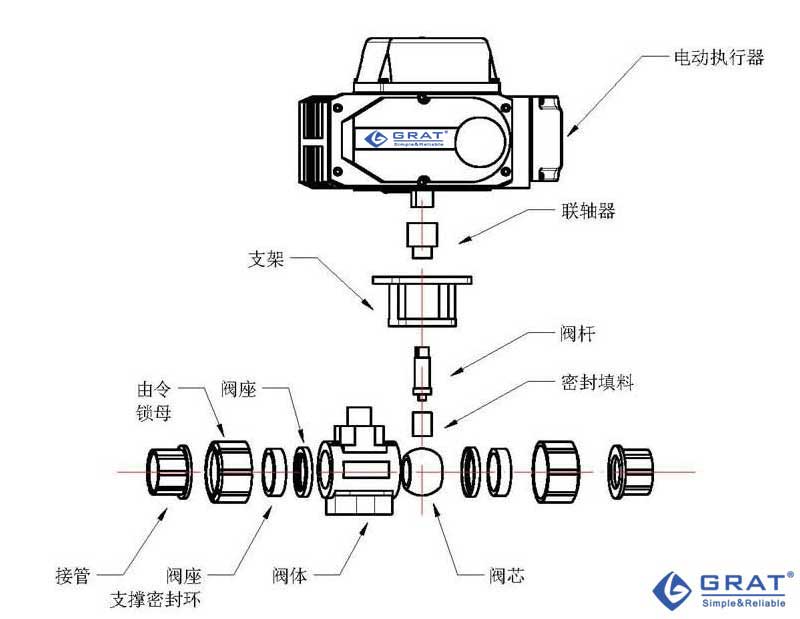

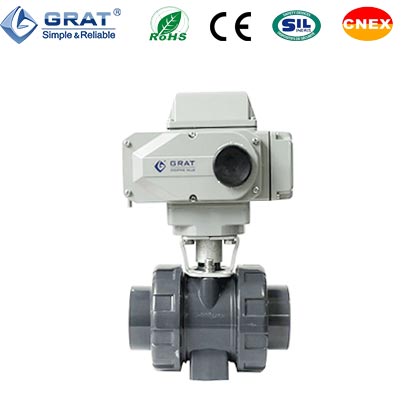

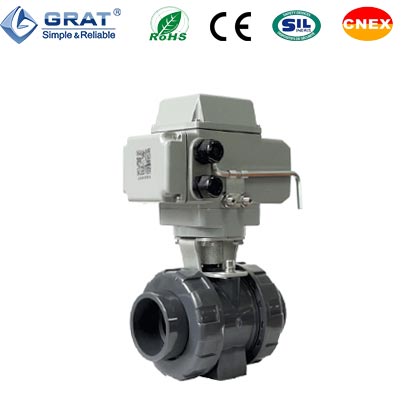

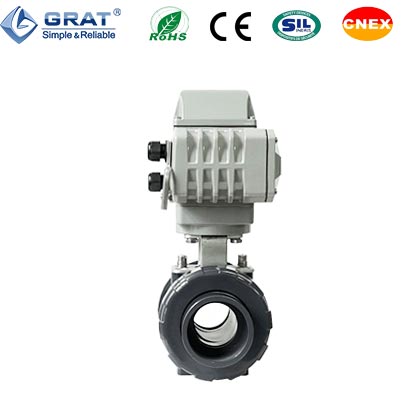

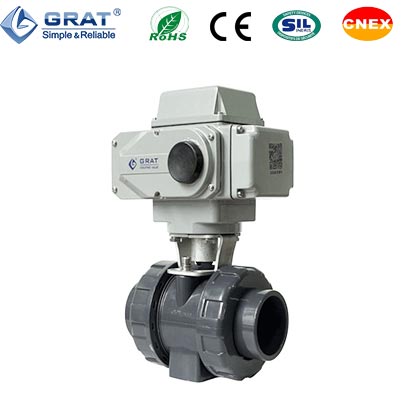

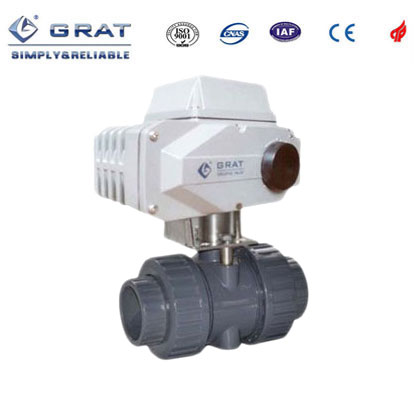

1、UPVC电动球阀采用具有极强耐腐蚀性能的UPVC材料,能耐强酸、强碱,不会生锈结垢。使得其用途更加广泛。双由令连接方式,拆卸简单方便,维护简单易行(如下图)。

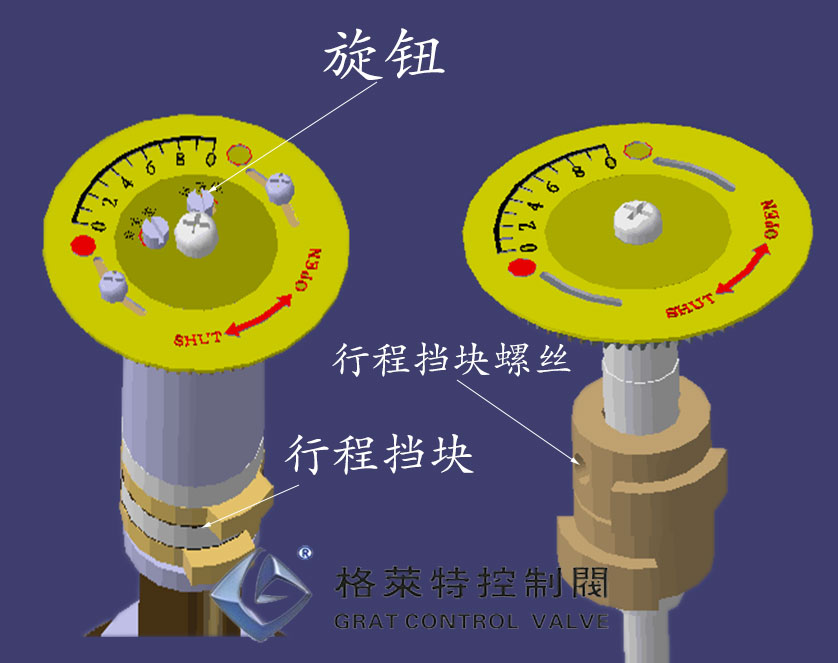

1、DDS开关调试专利技术:
旋转刻度盘顶部旋钮即可轻松完成电动执行机构与阀门连接后的电气、机械位置校准调试!
从原来5步调试到DDS技术的1步到位!我们懂你的烦恼
简单的一步调试,只需要一个内六角扳手按照你预设的角度
轻松旋转刻度盘上的调试螺钉到达位置。
DDS开关调试技术专利号:ZL2014 2 0595730.6 | |

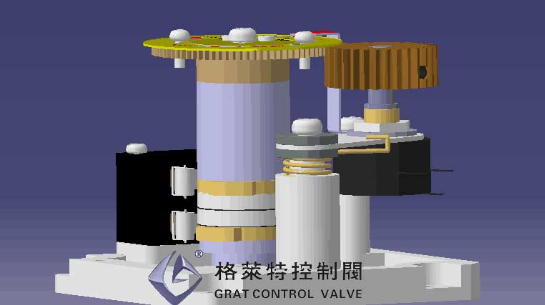

PPD专利定位技术: 定位精度提高5倍达到±0.1%,电位器使用寿命提高2倍达到100万次。 PPD专利定位技术专利号:ZL2010 2 0225919.8 | |
4、材质卫生无毒,符合国家卫生标准。
5、阀体重量轻,相当于钢管1/5铜管的1/6。
6、具有极佳的强度和韧性,耐磨损。
7、管壁平洁光滑,输送流体时具有较小的摩擦阻力和附着力。
公称通径 | DN15~DN100 |
工作电源 | AC110V, AC220V,AC380V, DC24V |
介质温度 | -15℃-60℃(无冻结) |
环境温度 | -30℃-60℃ |
公称压力 | PN0.1~1.6MPa |
控制方式 | 调节或开关控制 |
适用介质 | 水、空气、油类、腐蚀性化学液体 |
连接方式 | 法兰连接,双由令连接 |
密封形式 | 软密封 |
轴shaft | 聚氯乙烯PVC |
O形环O-RING | 乙烯丙烯橡胶EPDM |
环形螺母Ring nut | 聚氯乙烯PVC |
阀体 | 聚氯乙烯PVC |
端部END | 聚氯乙烯PVC |
O形环O-RING | 乙烯丙烯橡胶EPDM |
球体密封圈 | 聚四氟乙烯PTFE |
球芯 | 聚氯乙烯PVC |
O形环 | 乙烯丙烯橡胶EPDM |
球芯密封支架 | 聚氯乙烯PVC |
环 | 聚氯乙烯PVC |
防护等级 | IP67 |
安装方式 | 任意角度安装(为延长寿命最好水平或倾斜安装) |
设计与制造标准 | AP16D |
法兰标准 | ANSI B16.5 JIS B2239 |
结构长度标准 | GB/T 12221-2005 |
检验标准 | API 598 |

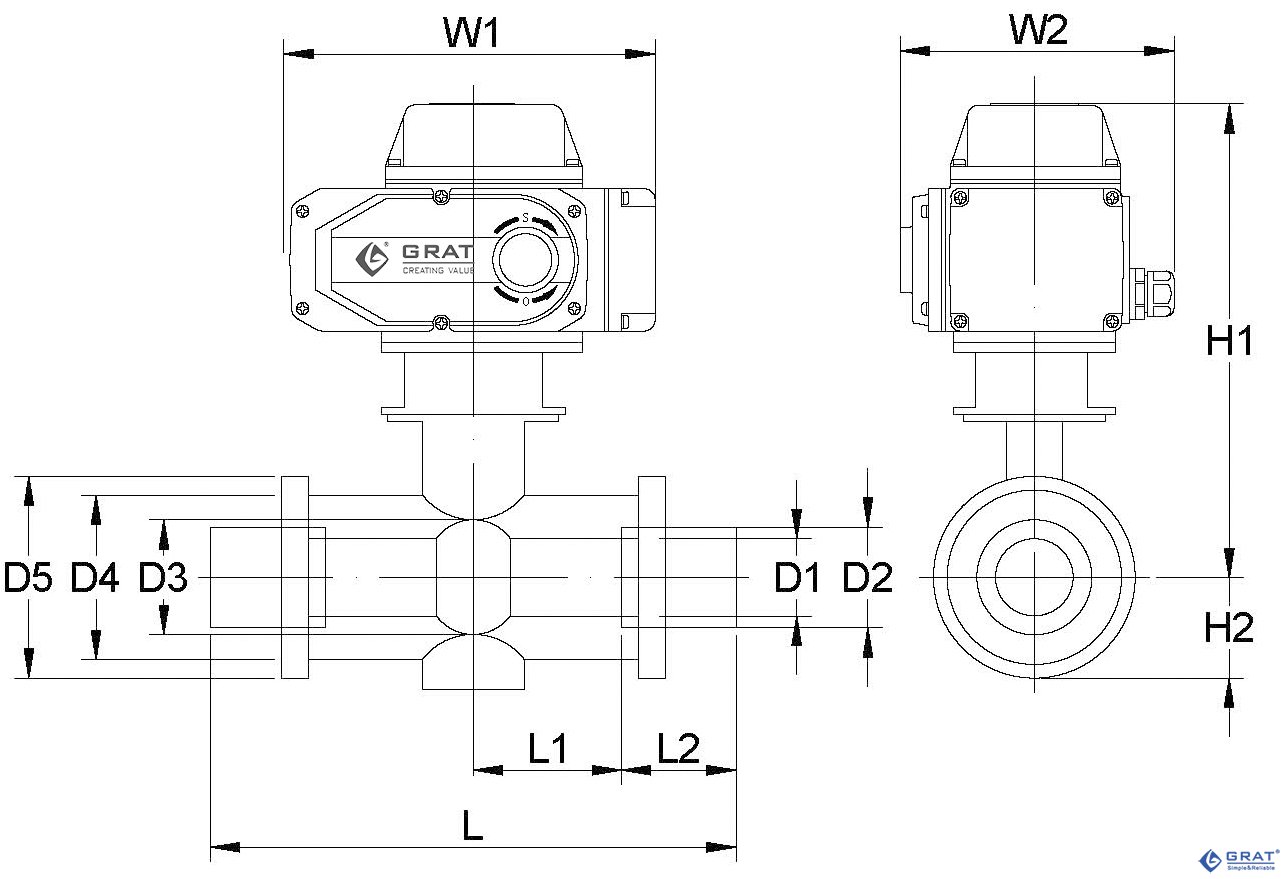

1、UPVC电动球阀安装尺寸图
通径 | L1 | L2 | L | D1 | D2 | D3 | D4 | D5 | H1 | H2 | W1 | W2 |
15 | 37 | 23 | 120 | 13 | 20 | 22 | 31 | 45 | 223.5 | 29.5 | 196 | 145 |
20 | 39 | 25 | 128 | 18 | 25 | 26 | 36 | 55 | 225.5 | 33.5 | 196 | 145 |
25 | 44 | 28 | 144 | 23 | 32 | 32 | 47 | 66 | 232 | 39 | 196 | 145 |
32 | 47 | 32 | 158 | 30 | 40 | 38 | 56 | 82 | 239 | 47 | 196 | 145 |
40 | 54 | 37 | 182 | 38 | 50 | 48 | 65 | 98 | 255 | 54 | 196 | 145 |
50 | 63 | 42 | 210 | 49 | 63 | 60 | 80 | 120 | 264 | 65 | 196 | 145 |
65 | 78 | 45 | 246 | 64 | 75 | 76 | 94 | 140 | 296 | 82 | 196 | 145 |
80 | 90 | 55 | 290 | 77 | 90 | 89 | 110 | 160 | 347 | 96 | 255 | 182 |
100 | 106 | 65 | 342 | 98 | 110 | 114 | 134 | 225 | 374 | 114 | 255 | 182 |

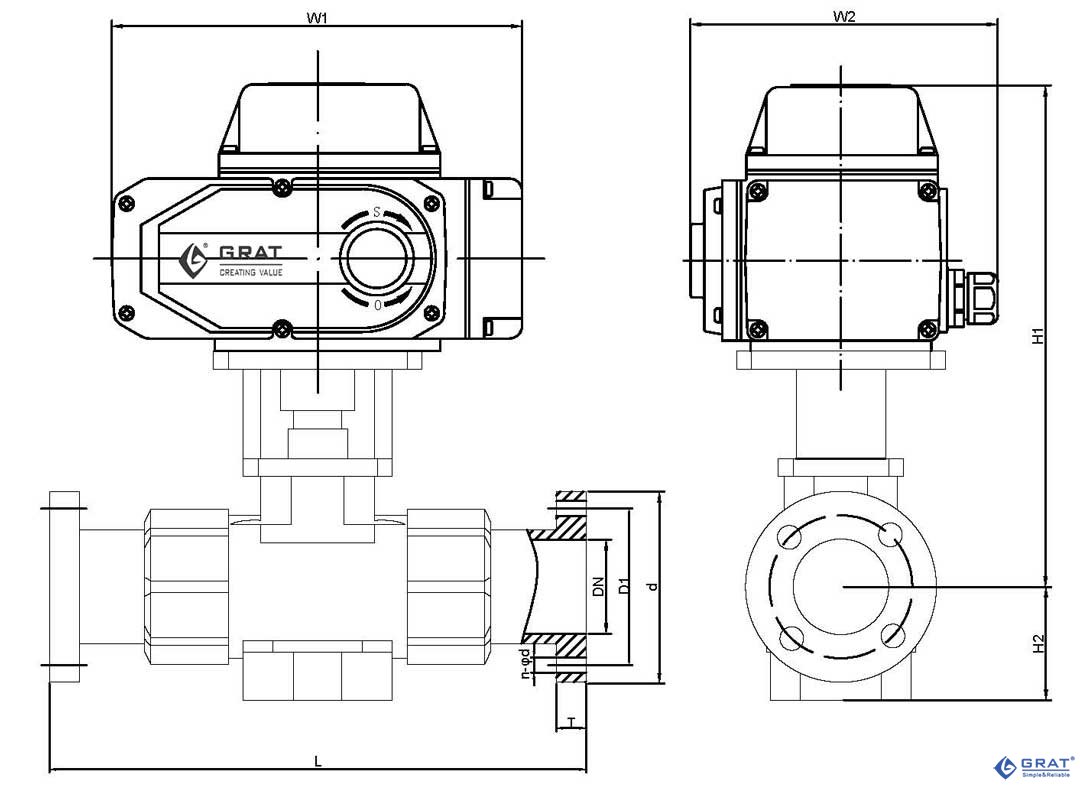

2.UPVC电动法兰球阀安装尺寸图
SIZE Nom. |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 | |
JIS | D | 95 | 100 | 125 | 135 | 140 | 155 | 175 | 185 | 210 |
D1 | 70 | 75 | 90 | 100 | 105 | 120 | 140 | 150 | 175 | |
L | 143 | 172 | 187 | 190 | 212 | 234 | 259 | 304 | 372 | |
4-15 | 4-15 | 4-19 | 4-19 | 4-19 | 4-19 | 4-19 | 8-19 | 4-19 | ||
ANSI | D | 89 | 98 | 108 | 117 | 127 | 152 | 178 | 191 | 229 |
D1 | 61 | 70 | 79 | 89 | 99 | 121 | 140 | 152 | 191 | |
L | 143 | 172 | 187 | 190 | 212 | 234 | 259 | 304 | 372 | |
4-16 | 4-16 | 4-16 | 4-16 | 4-16 | 4-19 | 4-19 | 4-19 | 8-19 | ||
DIN | D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 163 | 180 | |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | |
4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | ||
T | 13 | 14 | 14 | 16 | 16 | 16 | 18 | 18 | 18 | |
W1 | 166.5 | 166.5 | 166.5 | 166.5 | 166.5 | 196 | 196 | 255 | 255 | |
W2 | 138 | 138 | 138 | 138 | 138 | 145 | 145 | 182 | 182 | |
H1 | 153 | 164 | 173 | 183 | 195 | 234 | 242 | 278 | 326 | |
H2 | 20.5 | 26 | 33 | 38 | 42 | 53 |
控制电路 | 型号代码 | 电路图 | 视频地址 |
开关动作模式:通过交流开 关量实现开启,关闭操作,
并输出一组只是全开,全闭 的有源位置信号。 | S | 点击查看 | |
开关动作模式:输出无源触 点信号。 结构:带两个中间位置开关。 | MS | 点击查看 | |
开关动作模式:输出 0~1000Ω反馈信号。
结构:带500Ω或1KΩ电位 器。 | PIU | 点击查看 | |
开关动作模式:通过开关电
路控制阀门开启角度与电位
器阻值对应,并同时实现中 间位置控制功能。
结构:带电位器和中间位置 开关。 | SP | 点击查看 | |
开关动作模式:输出4~ 20mA阀位反馈信号。 结构:带1KΩ电位器和R/I变 换器。 | CPT | 点击查看 | |
调节动作模式:输入4~20mA控制信号,输出4~20mA阀位反馈信号。 结构:带1kΩ电位器和控制 模块(伺服放大器)。 | PCU | 点击查看 | |
通过外部交流电源向电路输 出直流开关量控制开启, 关闭程序,并输出一组对应 全开,全闭位置的无源触点 信号。 | G | 点击查看 | |
通过外部三相电源倒相电路 输出三相交流开关量控制开 启,关闭操作并输出一组对 应全开,全闭位置的无源触 电信号。 | H | 点击查看 | |
数字模块-DC-电路图 | DC | ||
数字模块-AC-电路图 | AC |
