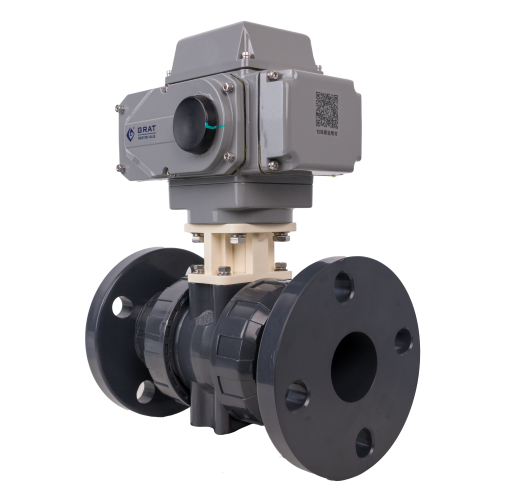

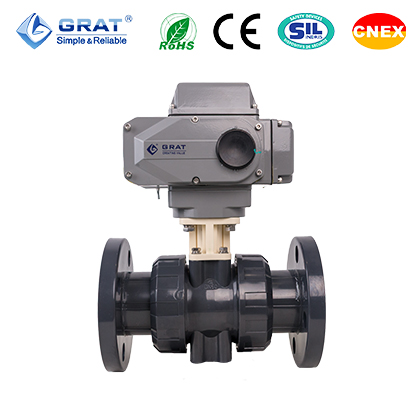

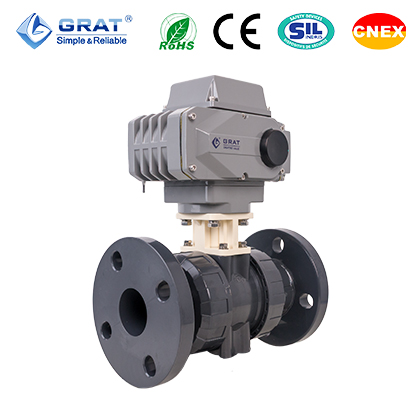

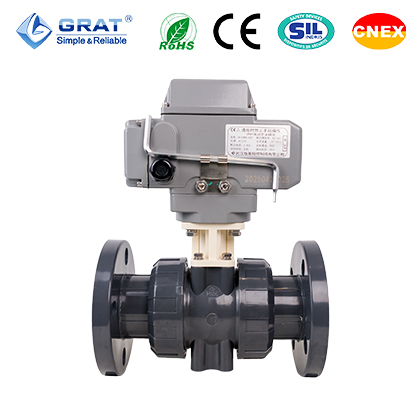

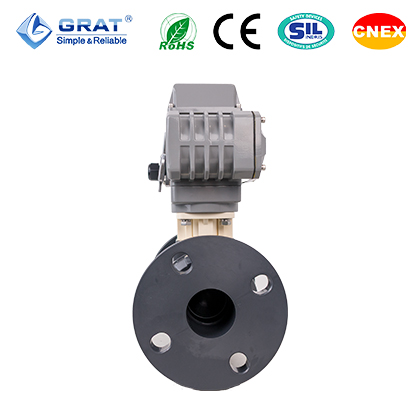

塑胶防腐球阀广泛应用于各种酸碱和化学溶液系统等多个行业。阀体重量轻、耐腐蚀性强广泛用于纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统。
1. 耐化学腐蚀性能强的UPVC材料，应用范围广。
公称通径 | DN15～DN100 |
工作电源 | AC110V, AC220V，AC380V, DC24V |
介质温度 | -15℃－60℃（无冻结） |
环境温度 | -30℃－60℃ |
公称压力 | PN0.1～1.6MPa |
控制方式 | 调节或开关控制 |
气动作用方式 | 单作用(带弹簧复位)或双作用 |
适用介质 | 水、空气、油类、腐蚀性化学液体 |
连接方式 | 法兰连接，双由令连接 |
密封形式 | 软密封 |
轴 | 聚氯乙烯PVC |
O形环O-RING | 乙烯丙烯橡胶EPDM |
环形螺母Ring nut | 聚氯乙烯PVC |
阀体 | 聚氯乙烯PVC、CPVC |
端部END | 聚氯乙烯PVC |
O形环O-RING | 乙烯丙烯橡胶EPDM |
球体密封圈 | 聚四氟乙烯PTFE |
球芯 | 聚氯乙烯PVC、CPVC |
O形环 | 乙烯丙烯橡胶EPDM |
球芯密封支架 | 聚氯乙烯PVC |
环 | 聚氯乙烯PVC、CPVC |
防护等级 | IP67 |
安装方式 | 任意角度安装（为延长寿命最好水平或倾斜安装） |
设计与制造标准 | API 6D |
法兰标准 | ANSI B16.5 JIS B2239 |
结构长度标准 | GB/T 12221-2005 |
检验标准 | API 598 |
SIZE Nom. | DN15 1/2〃 | DN20 3/4〃 | DN25 1〃 | DN32 1-1/4〃 | DN40 1-1/2〃 | DN50 2〃 | DN65 2-1/2〃 | DN80 3〃 | DN100 4〃 | |
JIS | D | 95 | 100 | 125 | 135 | 140 | 155 | 175 | 185 | 210 |
D1 | 70 | 75 | 90 | 100 | 105 | 120 | 140 | 150 | 175 | |
L | 143 | 172 | 187 | 190 | 212 | 234 | 259 | 304 | 372 | |
N-φd | 4-φ15 | 4-φ15 | 4-φ19 | 4-φ19 | 4-φ19 | 4-φ19 | 4-φ19 | 8-φ19 | 4-φ19 | |
ANSI | D | 89 | 98 | 108 | 117 | 127 | 152 | 178 | 191 | 229 |
D1 | 61 | 70 | 79 | 89 | 99 | 121 | 140 | 152 | 191 | |
L | 143 | 172 | 187 | 190 | 212 | 234 | 259 | 304 | 372 | |
N-φd | 4-φ16 | 4-φ16 | 4-φ16 | 4-φ16 | 4-φ16 | 4-φ19 | 4-φ19 | 4-φ19 | 8-φ19 | |
DIN | D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 163 | 180 | |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | |
N-φd | 4-φ14 | 4-φ14 | 4-φ14 | 4-φ18 | 4-φ18 | 4-φ18 | 4-φ18 | 8-φ18 | 8-φ18 | |
T | 13 | 14 | 14 | 16 | 16 | 16 | 18 | 18 | 18 | |
W1 | 166.5 | 166.5 | 166.5 | 166.5 | 166.5 | 196 | 196 | 255 | 255 | |
W2 | 138 | 138 | 138 | 138 | 138 | 145 | 145 | 182 | 182 | |
H1 | 153 | 164 | 173 | 183 | 195 | 234 | 242 | 278 | 326 | |
H2 | 20.5 | 26 | 33 | 38 | 42 | 53 | ||||
