600S低负载电动蝶阀-武汉格莱特控制阀有限公司

所属类别：电动蝶阀

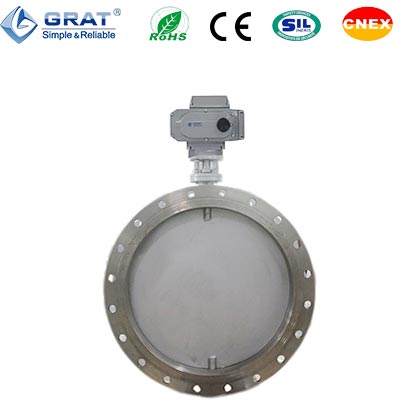

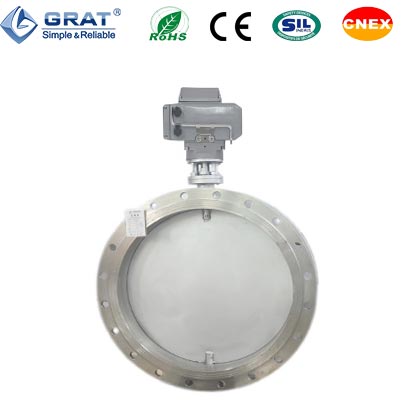

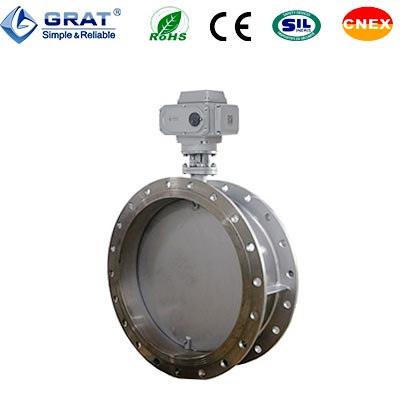

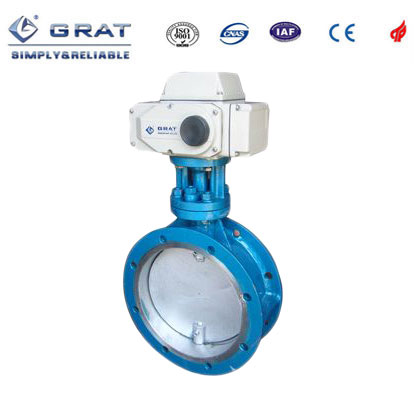

产品名称：600S低负载电动蝶阀
产品简介：
600S低负载电动蝶阀产品广泛应用于各种通风除尘管路双向启闭及燃气调节设备，适用于冶金、矿山、水泥、化工、发电、工业炉等行业的燃气调节、通风除尘及环境保护系统之中。

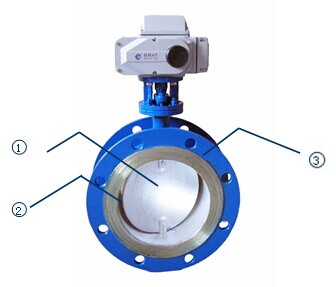

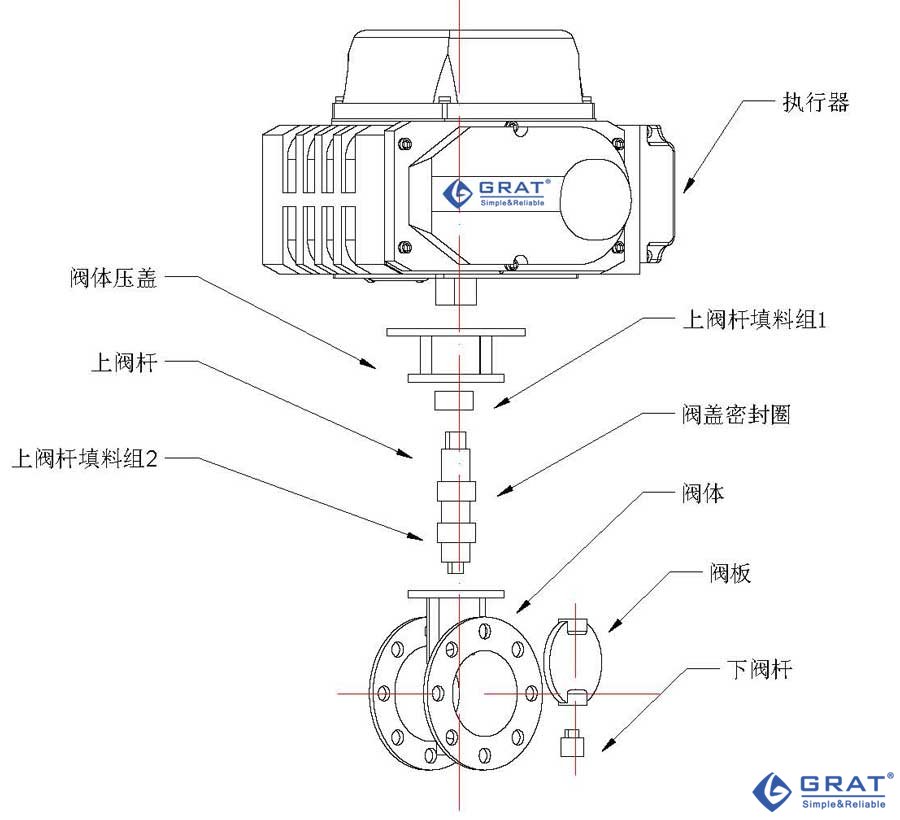

①阀体、阀板均用钢板焊接加工而成，重量轻、结构简单、安装方便
②蝶板与阀体间的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。
③内无连杆、螺栓等、工作可靠、有效延长了使用寿命长。

DDS开关调试专利技术：旋转刻度盘顶部旋钮即可轻松完成电动执行机构与阀门连接后的电气、机械位置校准调试！从原来5步调试到DDS技术的1步到位！我们懂你的烦恼简单的一步调试，只需要一个内六角扳手按照你预设的角度轻松旋转刻度盘上的调试螺钉到达位置。 DDS开关调试技术专利号：ZL2014 2 0595730.6
	PPD专利定位技术：定位精度提高5倍达到±0.1%，电位器使用寿命提高2倍达到100万次。 PPD专利定位技术专利号：ZL2010 2 0225919.8
超过10万次的现场无故障运转寿命，让您的系统运转可靠无忧！电动执行器10万次寿命检测报告（如右图）

    ★驱动力矩小，启闭灵活无摩擦，操作方便，阀门使用寿命长。
    ★可以多工位安装，不受介质流向影响。
    ★采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，避免高温膨胀的影响，操作轻便。
    ★适用于通风系统、空调系统、高温烟气中的开关切断和流量调节作用。
    ★适用于低压状态的空气或其它气体的流量、压力控制，此外也适用于高温状态的气体及蚀性介质等。

公称通径	DN50～DN2000
工作电源	AC110V, AC220V，AC380V, DC24V
介质温度	0-450℃（备选）
公称压力	0.1～0.6MPa
适用介质	含尘烟气、空气、煤气
连接方式	法兰式
流量特性	线性/等百分比特性
控制方式	调节或开关控制
气动作用方式	单作用(带弹簧复位)或双作用
密封形式	开放式、后座式（超高温适用）、密封式（常温适用）
试验压力	壳体实验	0.15MPa
	密封试验	0.11MPa
阀体材质	A3钢、耐热钢 SUS304不锈钢、SUS316不锈钢
阀板材质	A3钢、耐热钢 SUS304不锈钢、SUS316不锈钢
填料材质	衬四氟、石墨
防护等级	IP67
制造标准	JB/T 8692-2013
产品设计与制造	GB/T12238-2008、API 609
产品检查与实验	GB/T13927-2008、API 598
侧法兰连接	GB/T 9124.1-2019、GB/T 9124.1-2019、ASME B16.50及ASME B16.47

中线蝶阀Cv值

规格 Size	mm	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200
规格 Size	inch	2"	2.5"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"	32"	36"	40"	48"
90°开启时CV Full 90°Open		135	220	302	600	1022	1579	3136	5340	8250	11917	16388	21705	27908	43116	49500	68250	86375	119750	187300

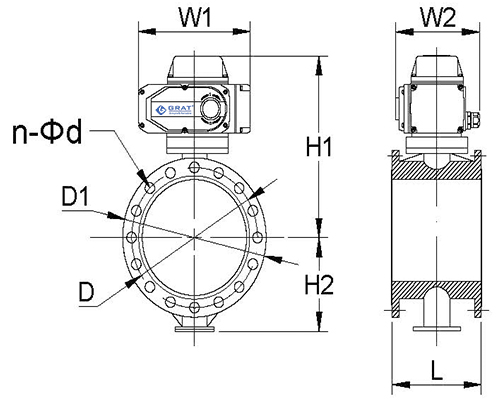

1.600S低负载电动蝶阀安装尺寸图表

2.600S低负载电动蝶阀安装尺寸

规格	D1	D	L	B	C	n-Φd	H1	H2	W1	W2
mm	D1	D	L	B	C	n-Φd	H1	H2	W1	W2
50	165	125	100	8	1	4-Φ18	371	83	196	145
65	185	145	100	8	1	4-Φ18	391	93	196	145
80	200	160	100	10	1	8-Φ18	411	100	196	145
100	220	180	120	10	1	8-Φ18	446	110	196	145
125	250	210	120	10	1.5	8-Φ18	526	125	196	145
150	285	240	120	10	1.5	8-Φ22	561	143	196	145
200	340	295	140	12	1.5	8-Φ22	626	170	196	145
250	395	350	140	12	1.5	12-Φ22	715	198	196	145
300	445	400	170	15	1.5	12-Φ22	766	223	196	145
350	505	460	170	15	2	12-Φ22	848	253	255	182
400	565	515	190	15	2	16-Φ26	908	283	255	182
450	615	565	190	18	2	16-Φ26	948	308	255	182
500	670	620	190	18	2	20-Φ26	998	335	255	182
600	780	725	210	20	2	20-Φ30	1098	390	255	182
700	895	840	210	20	2	24-Φ30	1285	448	354	273
800	1015	950	250	20	2	24-Φ33	1405	508	354	273
900	1115	1050	250	25	2	24-Φ33	1520	558	354	273
1000	1230	1160	250	25	2	28-Φ36	1615	615	354	273
1200	1455	1380	250	25	3	32-Φ39	1840	728	354	273
1300	1565	1485	300	25	3	36-Φ39	1950	783	354	273
1400	1675	1590	300	25	3	36-Φ42	2068	838	354	273
1500	1795	1705	300	27	3	40-Φ42	2180	898	354	273
1600	1915	1820	300	28	3	40-Φ48	2300	958	354	273
1800	2115	2020	300	28	3	44-Φ48	2505	1058	354	273
2000	2325	2230	300	28	3	48-Φ48	2765	1163	354	273

3.对夹式蝶阀适用法兰

规格(mm)	D	D1	D2	D3	D4	n-Φ	H	f	D5	b
50	165	125	59	52	52	4-Φ 18	20	3	62	8
65	185	145	122	75	67	4-Φ 18	20	3	78	8
80	200	160	133	91	82	8-Φ 18	20	3	91	8
100	220	180	158	110	102	8-Φ 18	22	3	116	8
125	250	210	184	135	127	8-Φ 18	22	3	142	8
150	285	240	212	161	152	8-Φ 22	24	3	170	10
200	340	295	268	221	208	12-Φ 22	26	3	221	10
250	405	355	320	275	255	12-Φ 26	29	3	275	10
300	460	410	370	327	308	12-Φ 26	32	4	326	14
350	520	470	430	379	355	16-Φ 26	34	4	358	14
400	580	525	482	429	405	16-Φ 30	36	4	409	14
450	640	585	532	481	455	20-Φ 30	38	4	460	16
500	715	650	585	532	505	20-Φ 33	42	4	511	16
600	840	770	685	633	605	20-Φ 36	44	5	613	18

控制电路	型号代码	电路图	视频地址
开关动作模式：通过交流开关量实现开启，关闭操作，并输出一组只是全开，全闭的有源位置信号。	S		点击查看
开关动作模式：输出无源触点信号。结构：带两个中间位置开关。	MS		点击查看
开关动作模式：输出 0～1000Ω反馈信号。结构：带500Ω或1KΩ电位器。	PIU		点击查看
开关动作模式：通过开关电路控制阀门开启角度与电位器阻值对应，并同时实现中间位置控制功能。结构：带电位器和中间位置开关。	SP		点击查看
开关动作模式：输出4～ 20mA阀位反馈信号。结构：带1KΩ电位器和R/I变换器。	CPT		点击查看
调节动作模式：输入4～20mA控制信号，输出4～20mA阀位反馈信号。结构：带1kΩ电位器和控制模块（伺服放大器）。	PCU		点击查看
通过外部交流电源向电路输出直流开关量控制开启，关闭程序，并输出一组对应全开，全闭位置的无源触点信号。	G		点击查看
通过外部三相电源倒相电路输出三相交流开关量控制开启，关闭操作并输出一组对应全开，全闭位置的无源触电信号。	H		点击查看
数字模块-DC-电路图	DC
数字模块-AC-电路图	AC
