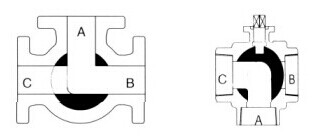

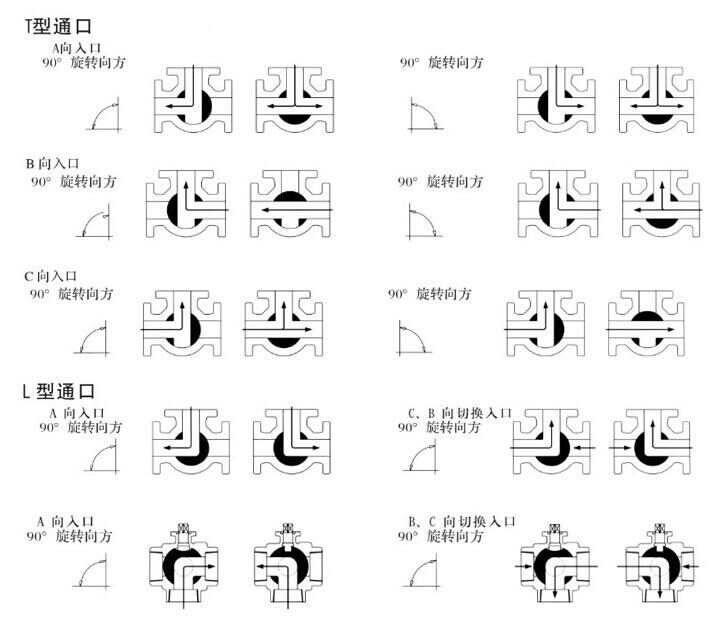

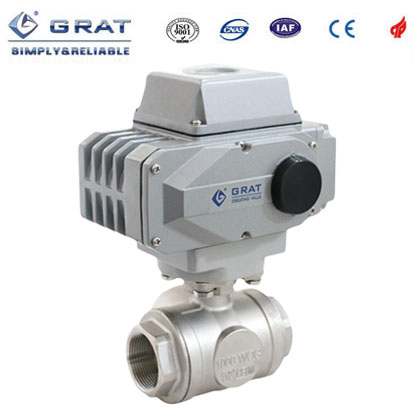

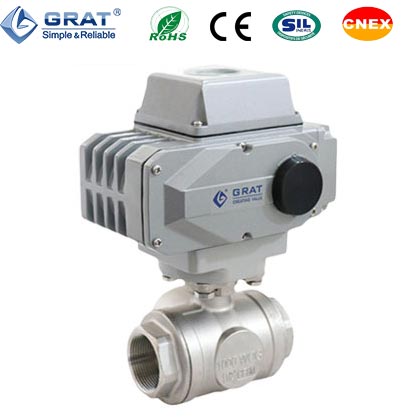

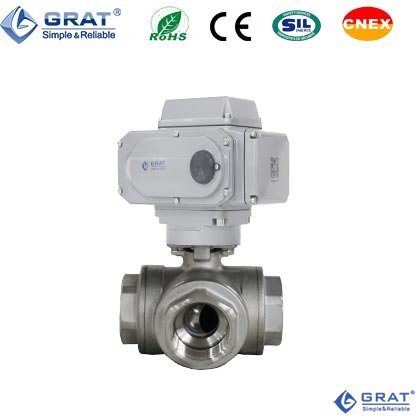

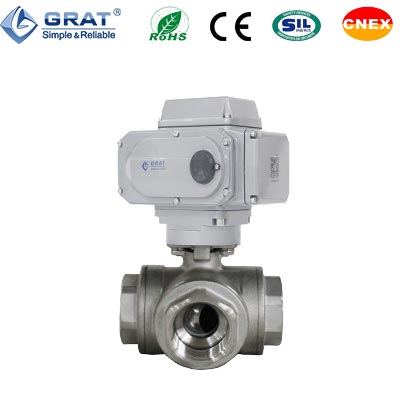

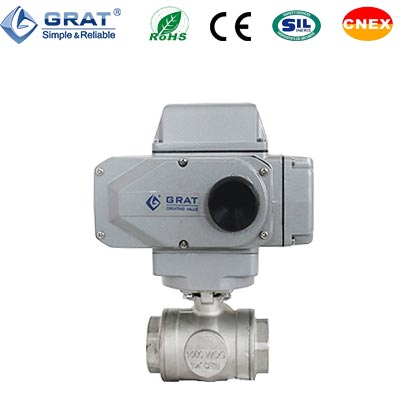

电动三通球阀分为L型流道和T型流道,如图:
T型流道采用4面阀座,受力平衡,密封可靠。主要用于分流、混流、换向以及三通道的完全开放。
L型流道采用2面阀座。主要用于流路的换向。
★超过10万次的现场无故障运转寿命,让您的系统运转可靠无忧!
★PPD专利定位技术彻底解决定位精度差,长时间运转可靠性的重大应用难题。
★具有自洁功能,有效保证管路的畅通。流道简单,相对于电磁阀产品结构的S型流道,具有流通能力大,流通阻力小,无卡阻。
★带有全开/全闭输出信号
公称通径 | DN15~100 |
工作电源 | AC110V AC220V,AC380V DC24V |
执行器扭矩/材质 | 铸铝合金 |
介质温度 | 0~120℃ |
环境温度 | -30℃-60℃ |
公称压力 | PN0.1~6.4MPa |
动作方式 | 开关控制 |
动作时间 | 4-90秒 |
适用工况 | 空调、消防系统、水处理、管路吹扫、分析仪器、烟气采样等 |
连接方式 | 内螺纹连接,法兰 |
密封形式 | 软密封 |
阀体材质 | SUS304、SUS316,WCB |
密封圈材质 | EPDM、PTFE |
防护等级 | IP67 |
安装方式 | 任意角度安装(为延长寿命最好水平或倾斜安装) |
设计与制造标准 | GB12237-2007 API 6D |
法兰标准 | GB/T 9124.1-2019、GB/T 9124.2-2019、GB17241.6-2008 |
结构长度标准 | GB12221-2005 |
检验标准 | API 598 |

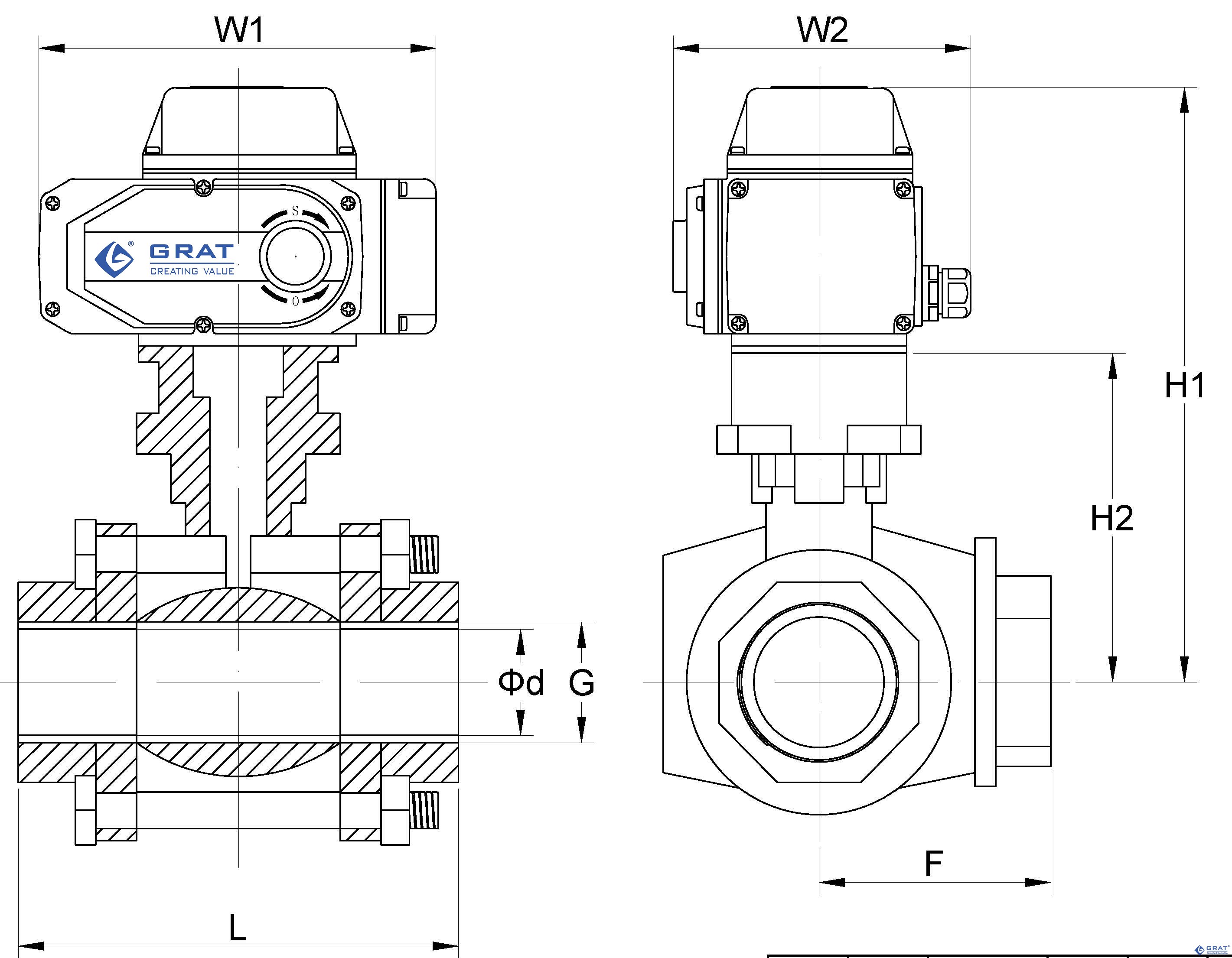

1、电动三通球阀内螺纹连接安装尺寸图表
设计标准:Mss sp-110
螺纹标准:ASME B1.20.1,BS21
DIN 2999/259,ISO 228/1
JIS B 0203,ISO 7/1 单位:(mm)
通径 | L | G | Φd | F | H1 | H2 | W1 | W2 |
12 | 70 |
螺纹 BSP DIN etc | 12 | 40 | 196 | 38 | 196 | 145 |
15 | 83 | 15 | 42 | 198 | 40 | 196 | 145 | |
18 | 89 | 18 | 54 | 208 | 50 | 196 | 145 | |
25 | 116 | 25 | 60 | 217 | 59 | 196 | 145 | |
32 | 134 | 32 | 68 | 228 | 70 | 196 | 145 | |
38 | 152 | 38 | 84 | 232 | 74 | 196 | 145 | |
50 | 200 | 50 | 98 | 251 | 93 | 196 | 145 | |
65 | 240 | 65 | 106 | 302 | 110 | 255 | 182 | |
80 | 278 | 80 | 114 | 325 | 133 | 255 | 182 |

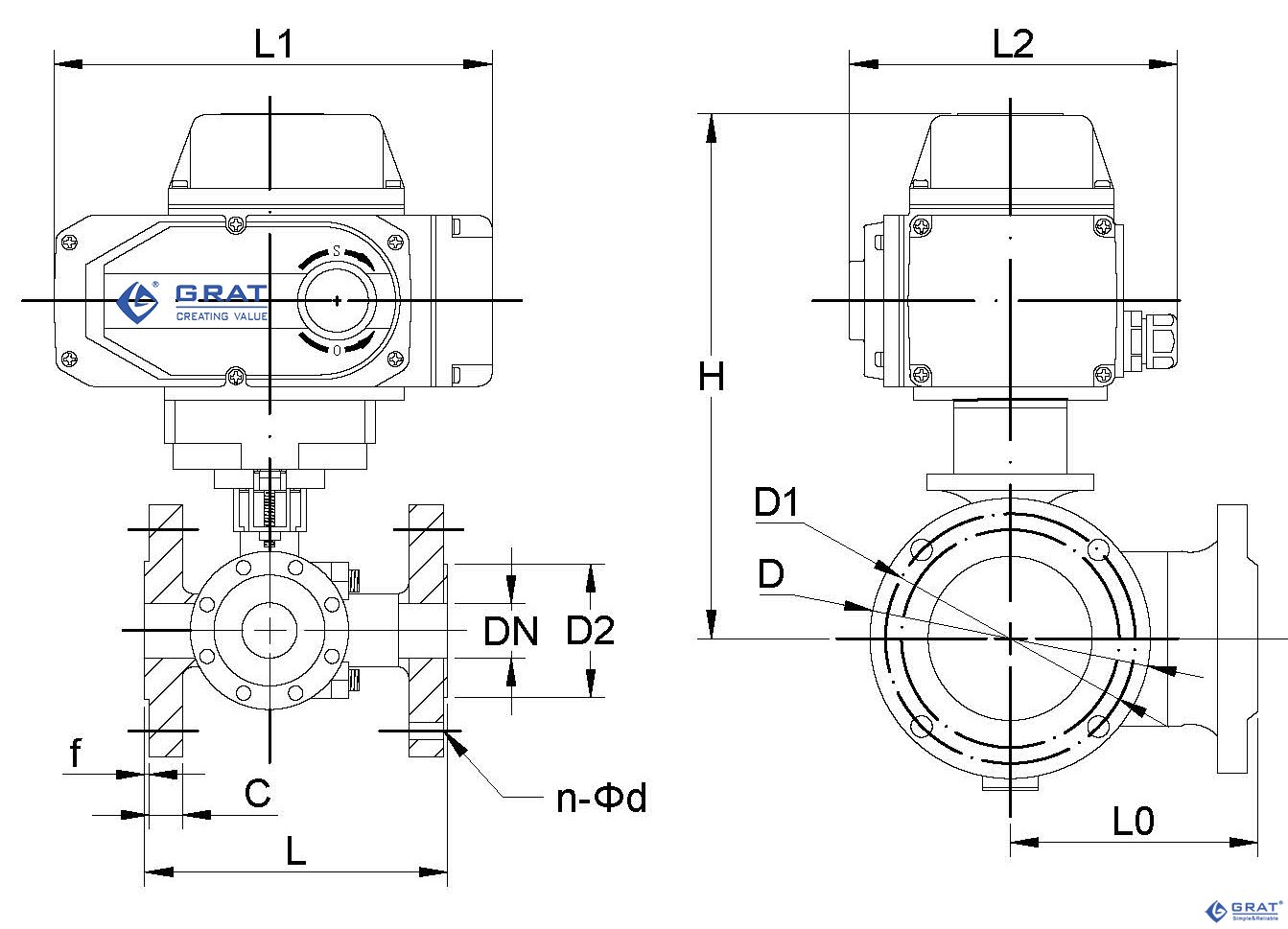

2、电动三通球阀法兰连接安装尺寸图表
设计标准:GB/T12237-2007
法兰标准:HG/T20592 单位:(mm)
通径 | L | L0 | D2 | C | f | D | D1 | H | n-Φd | L1 | L2 |
15 | 150 | 75 | 45 | 14 | 2 | 95 | 65 | 216 | 4-14 | 196 | 145 |
20 | 160 | 80 | 55 | 14 | 2 | 105 | 75 | 230 | 4-14 | 196 | 145 |
25 | 180 | 90 | 65 | 14 | 2 | 115 | 85 | 236 | 4-14 | 196 | 145 |
32 | 200 | 100 | 78 | 16 | 2 | 135 | 100 | 245 | 4-18 | 196 | 145 |
40 | 220 | 110 | 85 | 16 | 3 | 145 | 110 | 258 | 4-18 | 196 | 145 |
50 | 240 | 120 | 100 | 16 | 3 | 160 | 125 | 264 | 4-18 | 196 | 145 |
65 | 260 | 130 | 120 | 16 | 3 | 180 | 145 | 302 | 4-18 | 255 | 182 |
80 | 280 | 140 | 135 | 18 | 3 | 195 | 160 | 310 | 8-18 | 255 | 182 |
100 | 320 | 160 | 155 | 20 | 3 | 215 | 180 | 320 | 8-18 | 255 | 182 |
控制电路 | 型号代码 | 电路图 | 视频地址 |
开关动作模式:通过交流开 关量实现开启,关闭操作,
并输出一组只是全开,全闭 的有源位置信号。 | S | 点击查看 | |
开关动作模式:输出无源触 点信号。 结构:带两个中间位置开关。 | MS | 点击查看 | |
开关动作模式:输出 0~1000Ω反馈信号。
结构:带500Ω或1KΩ电位 器。 | PIU | 点击查看 | |
开关动作模式:通过开关电
路控制阀门开启角度与电位
器阻值对应,并同时实现中 间位置控制功能。
结构:带电位器和中间位置 开关。 | SP | 点击查看 | |
开关动作模式:输出4~ 20mA阀位反馈信号。 结构:带1KΩ电位器和R/I变 换器。 | CPT | 点击查看 | |
通过外部交流电源向电路输 出直流开关量控制开启, 关闭程序,并输出一组对应 全开,全闭位置的无源触点 信号。 | G | 点击查看 | |
通过外部三相电源倒相电路 输出三相交流开关量控制开 启,关闭操作并输出一组对 应全开,全闭位置的无源触 电信号。 | H | 点击查看 |
