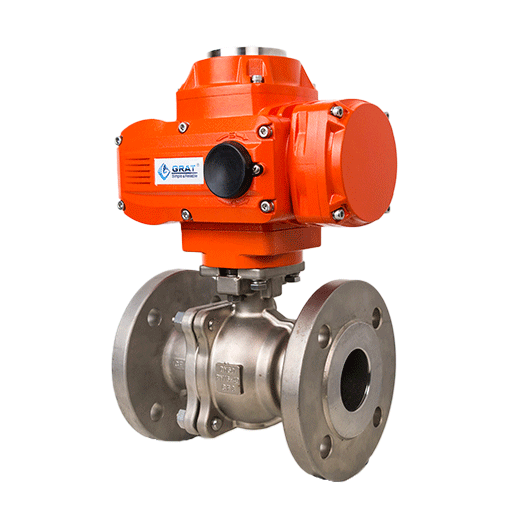

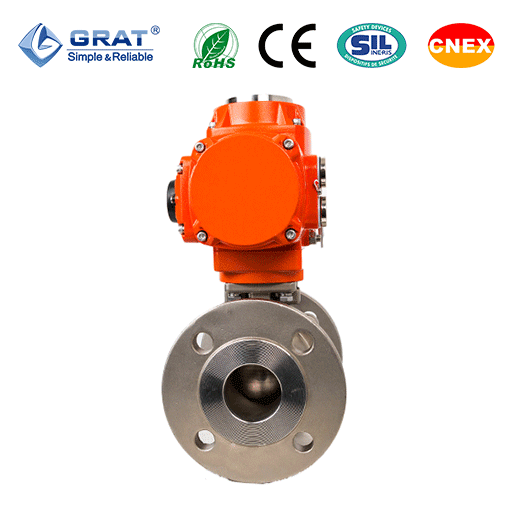

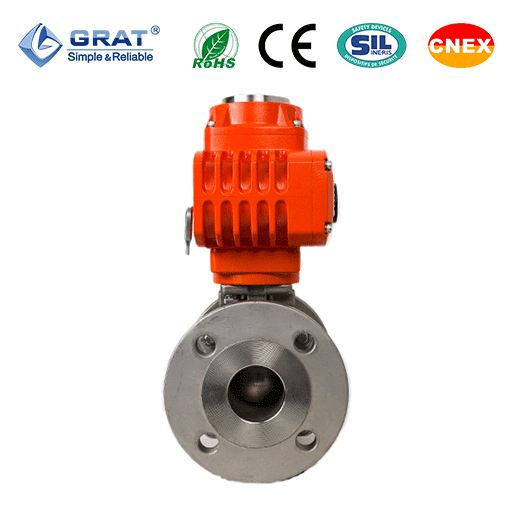

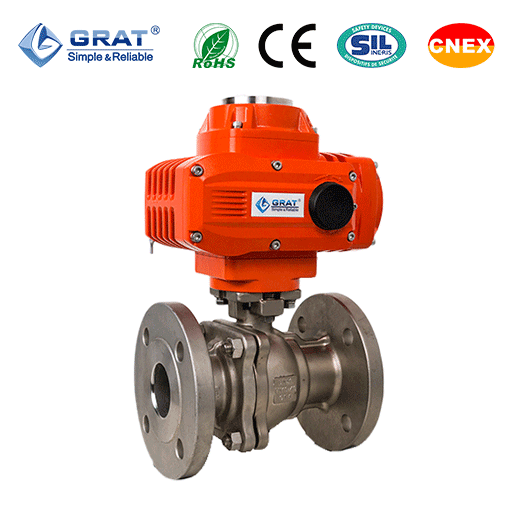

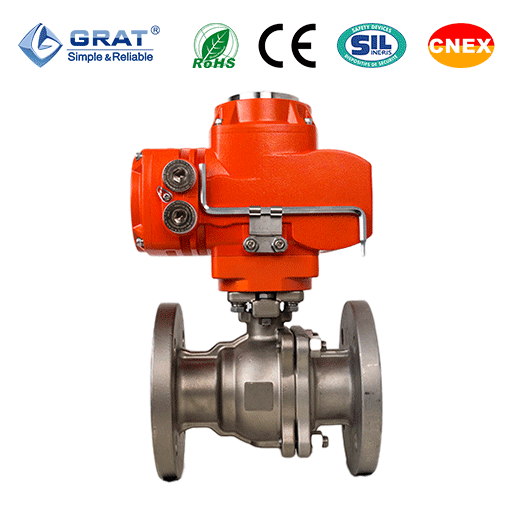

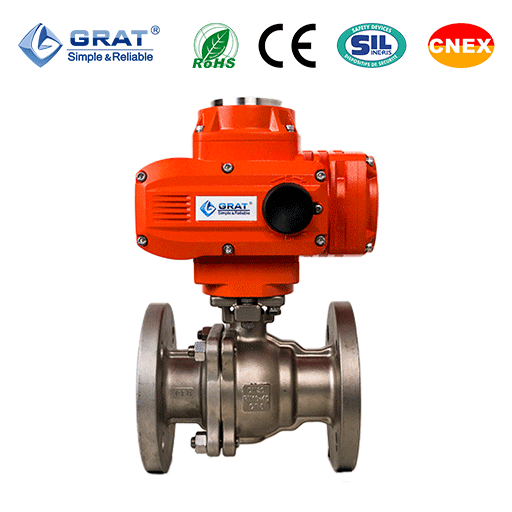

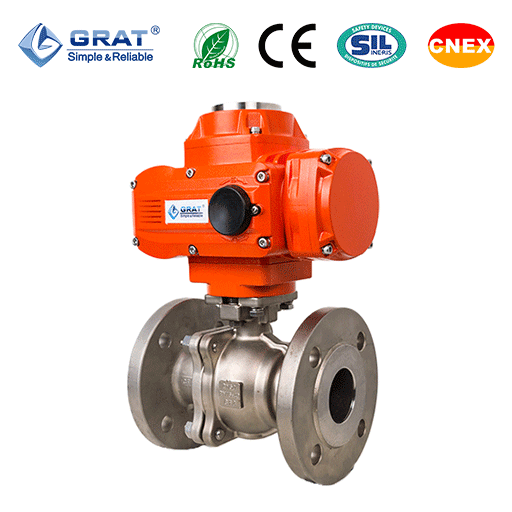

法兰式球阀是转角为0-90°的旋转类球阀，具有密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长，阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。电动球阀分开关式和调节式两种型号。通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
双面球形密封功能， 可达到零泄漏标准 等级。 |  | 特殊设计的聚四氟乙 烯密封，具有良好的 自润滑性，与球体的 摩擦损失小，有效延 长产品使用寿命。 |
O型全球阀芯具有 优越的切断性能。 | 球芯通道形状有矩形 、V形及O形备选。 |
法兰式电动球阀的工作原理是：电动执行器驱动阀杆带动一个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭；电动球阀旋转0-90°即可全关全开，与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。
工作电源 | AC110V,AC220V，AC380V,DC24V |
公称通径 | DN15-200 |
介质温度 | -20℃ 至+350℃ (+200℃ 特殊密封) |
工作压力 | PN1.0~10.0MPa |
控制方式 | 调节或开关控制 |
连接方式 | 法兰式 |
阀体材质 | A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
阀座材料 | PTFE(常温)、特制PPL（高温）、金属密封（高温） |
泄漏量 | 符合ANSIB16.104 5级标准 |
密封形式 | 弹性密封、耐高温对位聚苯、硬质合金及工业陶瓷 |
适用介质 | 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质 |
防护等级 | IP67 |
设计与制造标准 | GB12237-2007 API 6D |
法兰标准 | JB/T 79-2015、GB/T 9124.1-2019、GB/T 9124.2-2019、ANSI B16.5 JIS B2239 |
结构长度 | GB12221-2005 |
检验标准 | API 598 |
规格 Size | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
inch | 0.5" | 0.75" | 1" | 1.25" | 1.5" | 2" | 2.5" | 3" | 4" | 5" | 6" | 8" | |
CV值 | 18 | 36 | 48 | 93 | 165 | 207 | 450 | 780 | 1360 | 1700 | 2600 | 4200 | |

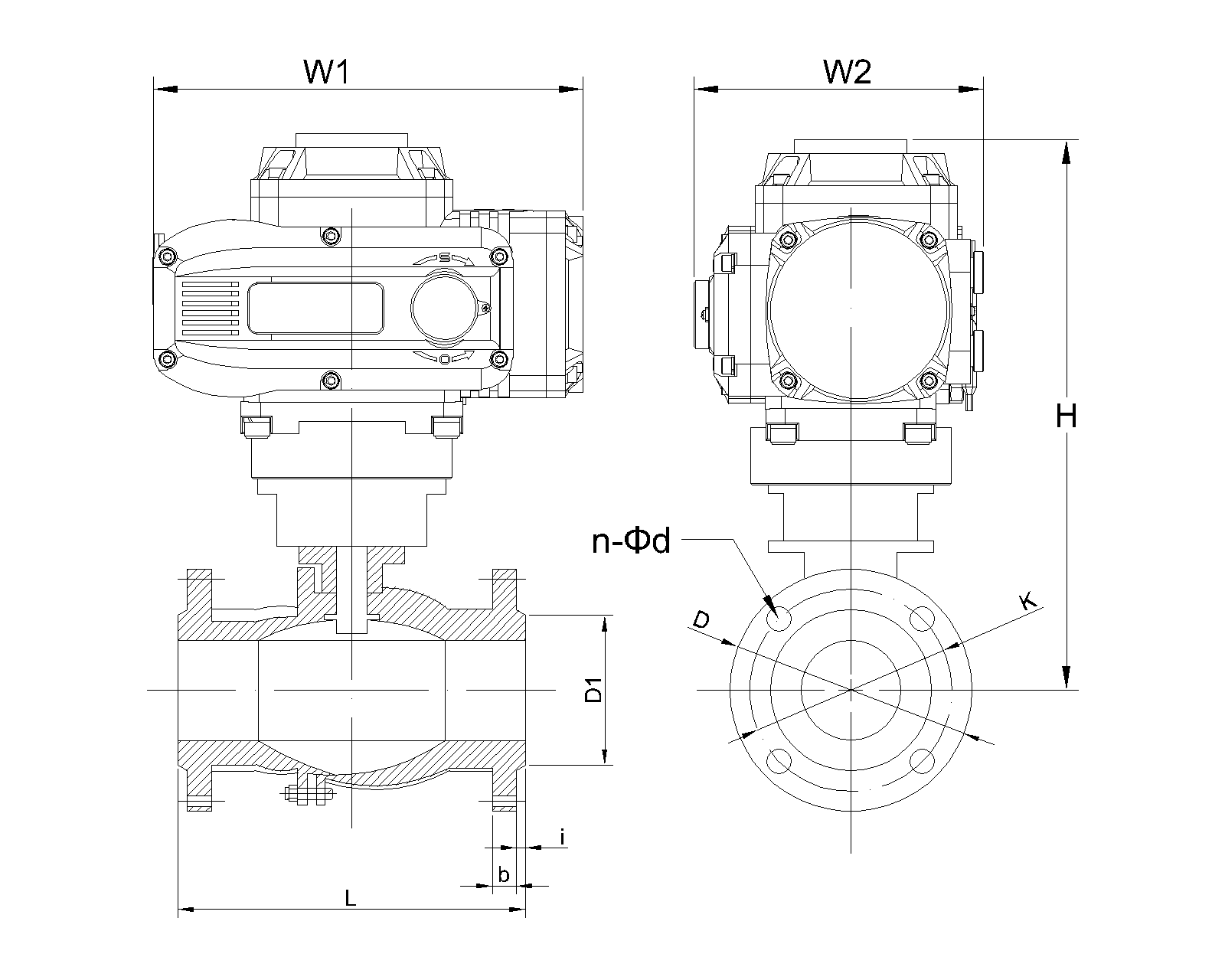

通径（DN） | L | D | K | D1 | n-Φd | b | i | H | W1 | W2 | |
mm | in | ||||||||||
15 | 1/2″ | 130 | 95 | 65 | 45 | 4-Φ14 | 14 | 2 | 239 | 217 | 150 |
20 | 3/4″ | 130 | 105 | 75 | 55 | 4-Φ14 | 16 | 2 | 241 | 217 | 150 |
25 | 1″ | 142 | 113 | 85 | 65 | 4-Φ14 | 18 | 2 | 249 | 217 | 150 |
32 | 1-1/4″ | 165 | 140 | 100 | 78 | 4-Φ18 | 18 | 2 | 263 | 217 | 150 |
40 | 1-1/2″ | 165 | 150 | 110 | 85 | 4-Φ18 | 18 | 2 | 264 | 217 | 150 |
50 | 2″ | 203 | 165 | 125 | 100 | 4-Φ18 | 20 | 2 | 277 | 217 | 150 |
65 | 2-1/2″ | 222 | 185 | 145 | 120 | 8-Φ18 | 20 | 2 | 323 | 217 | 150 |
80 | 3″ | 241 | 200 | 160 | 135 | 8-Φ18 | 21 | 2 | 344 | 268 | 180 |
100 | 4″ | 305 | 220 | 180 | 155 | 8-Φ18 | 22 | 2 | 363 | 268 | 180 |
125 | 5″ | 356 | 250 | 210 | 184 | 8-Φ18 | 22 | 3 | 416 | 268 | 180 |
150 | 6″ | 394 | 285 | 240 | 210 | 8-Φ23 | 24 | 3 | 426 | 268 | 180 |
200 | 8″ | 457 | 340 | 295 | 265 | 12-Φ23 | 26 | 3 | 491 | 268 | 180 |
| 控制电路 | 型号代码 | 电路图 | 视频地址 |
开关动作模式：通过交流开 关量实现开启，关闭操作， 并输出一组只是全开，全闭 的有源位置信号。 | S |
| 点击查看 |
开关动作模式：输出无源触 点信号。 结构：带两个中间位置开关。 | MS |
| 点击查看 |
开关动作模式：输出 0～1000Ω反馈信号。 结构：带500Ω或1KΩ电位 器。 | PIU |
| 点击查看 |
开关动作模式：通过开关电 路控制阀门开启角度与电位 器阻值对应，并同时实现中 间位置控制功能。 结构：带电位器和中间位置 开关。 | SP |
| 点击查看 |
开关动作模式：输出4～ 20mA阀位反馈信号。 结构：带1KΩ电位器和R/I变 换器。 | CPT |
| 点击查看 |
| 调节动作模式：输入4～20mA控制信号，输出4～20mA阀位反馈信号。 结构：带1kΩ电位器和控制 模块（伺服放大器）。 | PCU |  | 点击查看 |
| 通过外部直流电源向电路输 出直流开关量控制开启， 关闭程序，并输出一组对应 全开，全闭位置的无源触点 信号。 | G |  | 点击查看 |
| 通过外部直流电源向电路输出模拟量信号控制开启，关闭程序，并输出一组对应全开，全闭位置的模拟量信号。 | PCU-DC24 |  | |
| 通过外部三相电源倒相电路 输出三相交流开关量控制开 启，关闭操作并输出一组对 应全开，全闭位置的无源触 电信号。 | H |  | 点击查看 |
| 数字模块-DC-电路图 | DC |  | |
| 数字模块-AC-电路图 | AC |  |
