所属类别:电动调节阀

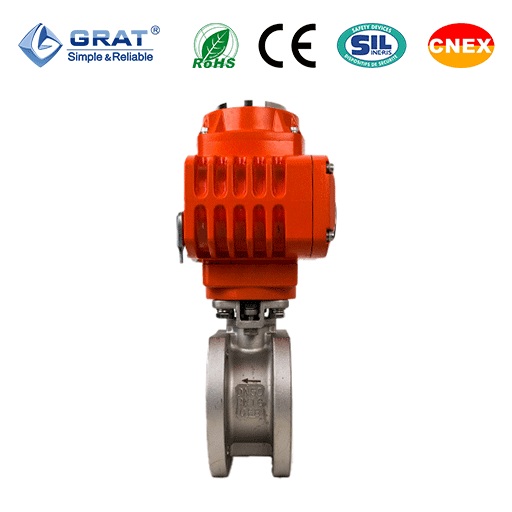

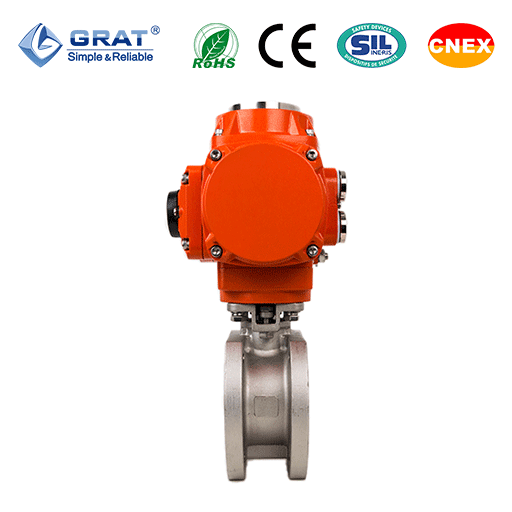

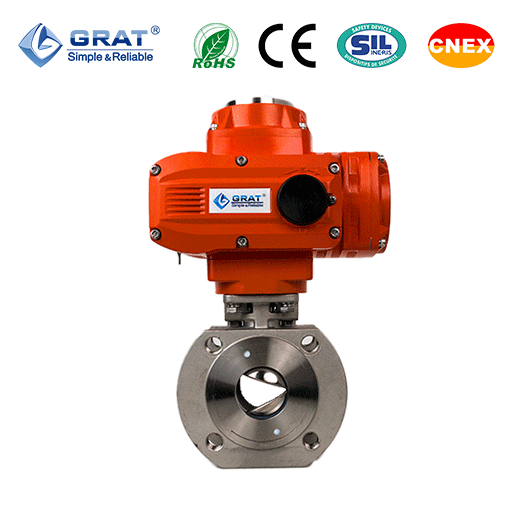

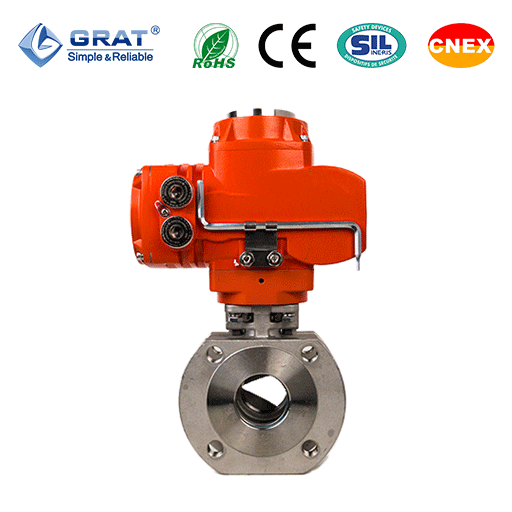

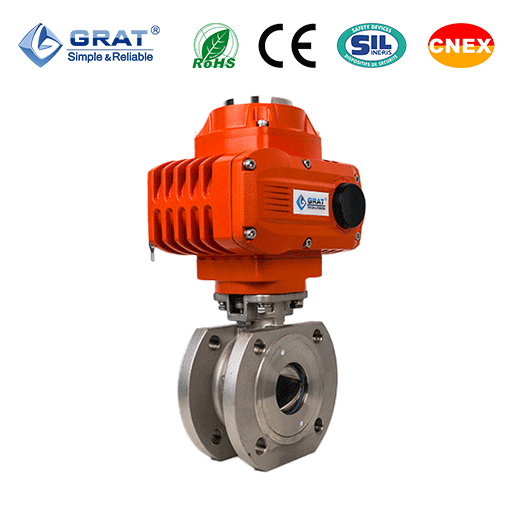

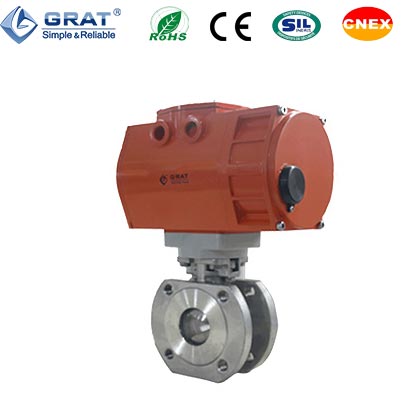

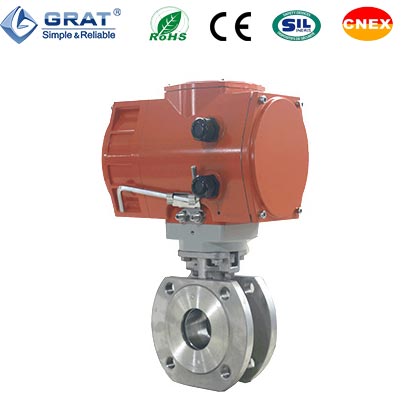

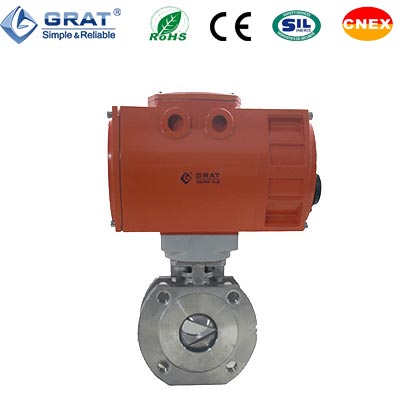

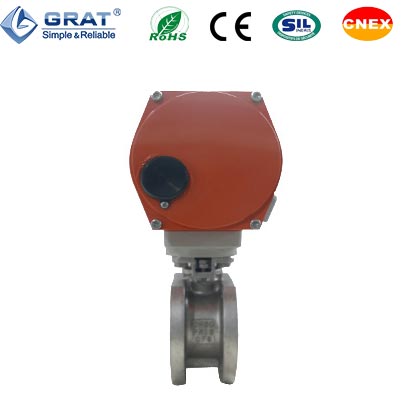

产品名称:电动防爆V型软密封调节阀
产品简介:
电动防爆V型软密封调节阀卓越的调节性能,使产品广泛应用于石油化工、精细化工、造纸、冶金、锅炉给水等各种工业领域的高精度调节环节。
电动防爆V型软密封调节阀广泛应用于各种中低压,常温介质的流量调节/压力调节/温度调节/比例式调节等工业自控调节和切断。附带断电后手动操作功能。
采用超短法兰距结构,阀座与端 面法兰距离近,物料滞留少,密 封性能优越。和普通电动球阀相 比重量大大降低,约为普通电动 球阀的50%。结构紧凑、体积小。 |
阀芯确定了阀门的特性,特有的 V型阀芯结构改善了传统球阀的 控制稳定性问题。使流量通过球 型阀芯V型开口之间的开度得到 精密控制。 | |
阀座与阀芯之间形成的V型切口, 能够轻松切断管道内的各种杂质, 有效保证管路的畅通。 |
V型口角度可定制,满足更精 |
1.电动防爆V型软密封调节阀阀体主要技术参数及指标
公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
100%开度时流量系数CV值(参考) |
O形 |
24 |
44 |
84 |
122 |
198 |
320 |
443 |
595 |
1096 |
1692 |
2602 |
4212 |
矩形 |
8.7 |
13.4 |
20 |
32.6 |
44.3 |
70 |
114 |
134 |
186 |
270 |
462 |
688 | |
V形 |
7.5 |
11 |
17 |
28 |
38 |
60 |
98 |
116 |
155 |
233 |
397 |
595 | |
流量特性 |
J矩形:近似直线;V形(对数)等百分比;O形:快开 | ||||||||||||
公称压力 |
16(1.6MPa)、40(4.0MPa)、64(6.4MPa) | ||||||||||||
可调比 |
50:1 100:1 300:1 | ||||||||||||
法兰标准 |
符合JB78-59、JB-79-59标准;可按JB/T79.1、JB/T79.2-94等标准生产 | ||||||||||||
阀体材质 |
铸钢(ZG230-450)、不锈钢(ZG1Cr18Ni9Ti、316、316L)、钛合金 | ||||||||||||
球体材质 |
不锈钢(ZG1Cr18Ni9Ti、316、316L、A105)等 | ||||||||||||
阀杆材质 |
不锈钢(ZG1Cr18Ni9Ti、316、316L) | ||||||||||||
填料材质 |
聚四氟乙烯、柔性石墨 | ||||||||||||
密封形式 |
软密封 |
硬密封 | |||||||||||
阀座材质 |
聚四氟乙烯 |
碳纤维强化聚四氟乙烯 |
不锈钢或不锈钢+STL | ||||||||||
泄漏率 |
Ⅵ级 |
小于额定流量的10-4、10-5 |
公称通径 | DN15-DN200(更大口径敬请联系我公司索取详细资料) |
公称压力 | PN1.6MPa |
连接方式 | 法兰连接 |
阀座形式 | PTFE软密封 |
阀体材质 | SUS304 SUS316 WCB |
阀芯材质 | SUS304 SUS316 WCB |
动作时间 | 15秒、30秒(可选)(0-90°) |
工作电源 | AC220V,AC380V,DC24V |
控制信号 | 4~20mA 0~5V |
输出信号 | 4~20mA 0~5V |
工作压力 | PN1.6Mpa PN2.5Mpa PN6.4Mpa |
介质温度 | ≤220℃ |
环境温度 | ≤50℃ |
适用介质 | 食品、润滑脂、纤维状流体、水、油品、气体 |
死 区 | 0.3%-3.0%可调 |
1、电动防爆V型软密封调节阀(超短法兰)外形图和连接尺寸:
2、电动防爆V型软密封调节阀(超短法兰)国标安装尺寸
设计标准:GB/T12237-2007
法兰标准:GB/T9113-2010 国标单位:(mm)
通径DN | d | D1 | K | D | n-Md | f | L | H | W | |
DN15 | 1/2〃 |
15 |
45 | 65 |
95 |
4-M12 |
2 | 35 |
210 |
196 |
DN20 | 3/4〃 |
19 |
55 | 75 |
105 |
4-M12 |
2 | 38 |
216 |
196 |
DN25 | 1〃 |
25 |
65 | 85 |
115 |
4-M12 |
2 | 50 |
223 |
196 |
DN32 | 1-1/4〃 |
28 |
76 | 100 |
140 |
4-M12 |
2 | 50 |
230 |
196 |
DN40 | 1-1/2〃 |
38 |
83 | 110 |
148 |
4-M16 |
3 | 67 |
240 |
196 |
DN50 | 2〃 |
49 |
102 | 125 |
156 |
4-M16 |
3 | 72 |
250 |
196 |
DN65 | 2-1/2〃 |
64 |
120 | 145 |
185 |
4-M16 |
3 | 94 |
298 |
255 |
DN80 | 3〃 |
73 |
143 | 160 |
200 |
8-M16 |
3 | 120 |
312 |
255 |
DN100 | 4〃 |
90 |
168 | 180 |
220 |
8-M16 |
3 | 141 |
322 |
255 |
DN125 | 5〃 |
110 |
185 | 210 |
245 |
8-M16 |
3 | 165 |
397 |
255 |
DN150 | 6〃 |
145 |
208 | 240 |
277 |
8-M20 |
3 | 225 |
422 |
255 |
DN200 | 8〃 |
195 |
265 | 395 |
335 |
12-M20 |
3 | 275 |
512 |
255 |
3、电动防爆V型软密封调节阀(超短法兰)德标安装尺寸
设计标准:DIN3375/1,2,EN12516-1
法兰标准:DIN EN1092-1 PN10-PN40 德标单位:(mm)
通径 |
d |
D1 | K |
D |
n-Md |
f | L |
H |
W | |
DN15 | 1/2〃 |
15 |
45 | 65 |
95 |
4-M12 |
2 | 44 |
220 |
196 |
DN20 | 3/4〃 |
20 |
58 | 75 |
105 |
4-M12 |
2 | 44 |
220 |
196 |
DN25 | 1〃 |
25 |
68 | 85 |
115 |
4-M12 |
2 | 50 |
223 |
196 |
DN32 | 1-1/4〃 |
32 |
78 | 100 |
140 |
4-M16 |
2 | 60 |
237 |
196 |
DN40 | 1-1/2〃 |
38 |
88 | 110 |
150 |
4-M16 |
3 | 65 |
244 |
196 |
DN50 | 2〃 |
49 |
102 | 125 |
165 |
4-M16 |
3 | 80 |
245 |
196 |
DN65 | 2-1/2〃 |
62 |
122 | 145 |
185 |
4-M16 |
3 | 110 |
306 |
255 |
DN80 | 3〃 |
74 |
138 | 160 |
200 |
8-M16 |
3 | 120 |
326 |
255 |
DN100 | 4〃 |
100 |
158 | 180 |
220 |
8-M16 |
3 | 152 |
338 |
255 |
DN125 | 5〃 |
118 |
188 | 210 |
250 |
8-M16 |
3 | 180 |
363 |
255 |
DN150 | 6〃 |
150 |
212 | 240 |
285 |
8-M20 |
3 | 232 |
396.5 |
255 |

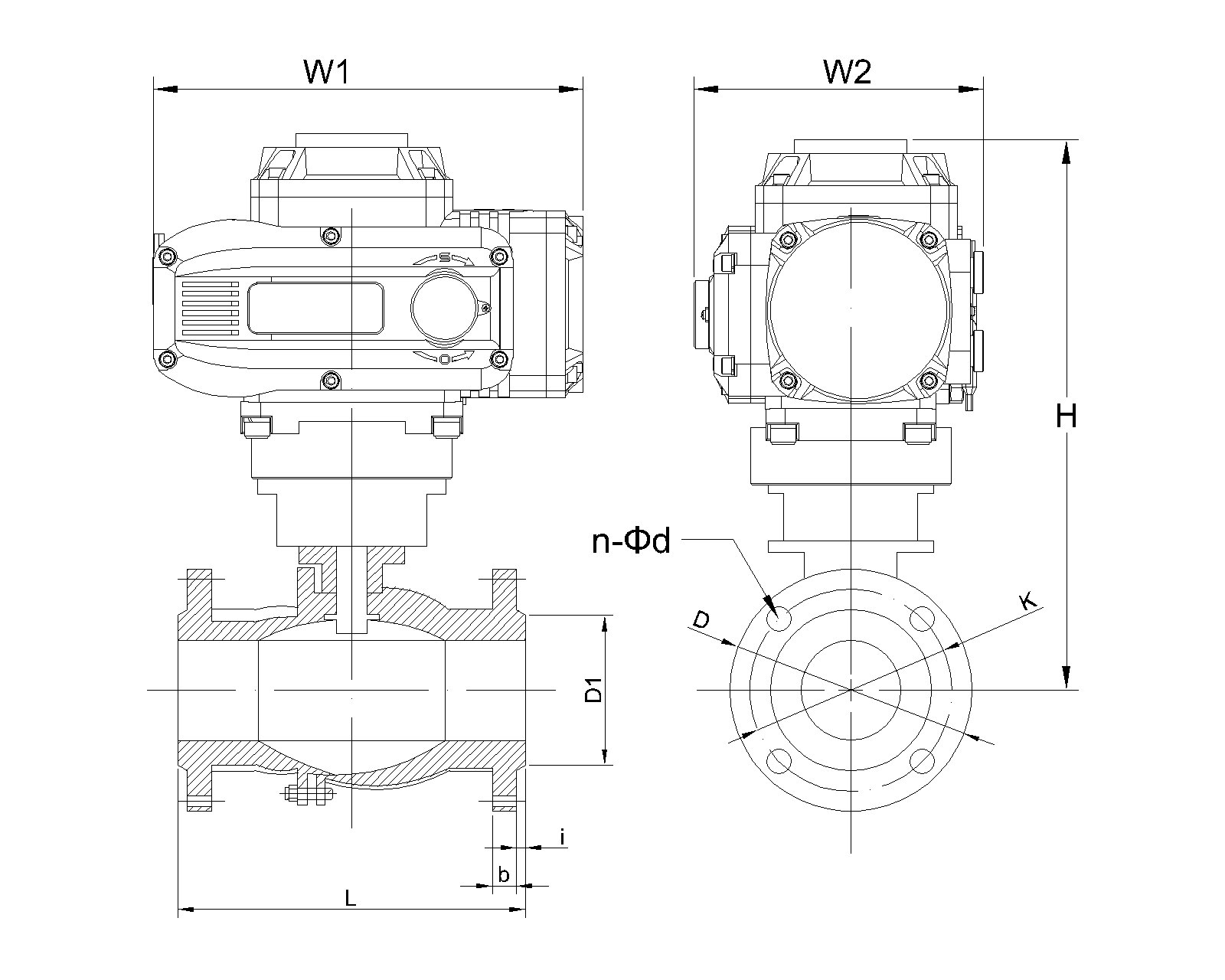

4、电动防爆V型软密封调节阀(长法兰)外形图和连接尺寸
5、电动V型调节阀(长法兰)国标安装尺寸
设计标准:GB/T12237-2007
法兰标准:HG/T20592 单位:(mm)
通径(DN) |
L |
D |
K |
D1 |
n-Φd |
b |
i |
H |
W | |
mm | in | |||||||||
15 | 1/2″ | 130 | 95 | 65 | 45 | 4-14 | 14 | 2 | 209 | 196 |
20 | 3/4″ | 130 | 105 | 75 | 55 | 4-14 | 16 | 2 | 211 | 196 |
25 | 1″ | 142 | 113 | 85 | 65 | 4-14 | 18 | 2 | 218.5 | 196 |
32 | 1-1/4″ | 165 | 140 | 100 | 78 | 4-18 | 18 | 2 | 233 | 196 |
40 | 1-1/2″ | 165 | 150 | 110 | 85 | 4-18 | 18 | 2 | 234 | 196 |
50 | 2″ | 203 | 165 | 125 | 100 | 4-18 | 20 | 2 | 248 | 196 |
65 | 2-1/2″ | 222 | 185 | 145 | 120 | 8-18 | 20 | 2 | 294 | 255 |
80 | 3″ | 241 | 200 | 160 | 135 | 8-18 | 21 | 2 | 320 | 255 |
100 | 4″ | 305 | 220 | 180 | 155 | 8-18 | 22 | 2 | 339 | 255 |
125 | 5″ | 356 | 250 | 210 | 184 | 8-18 | 22 | 3 | 392 | 255 |
150 | 6″ | 394 | 285 | 240 | 210 | 8-23 | 24 | 3 | 402 | 255 |
200 | 8″ | 457 | 340 | 295 | 265 | 12-23 | 26 | 3 | 467 | 255 |
6、电动防爆V型软密封调节阀(长法兰)日标安装尺寸
设计标准:API B2002
法兰标准:JIS B2220-2004
通径 | 英寸 | L | D | K | D1 | b | i | n-Φd | H | W |
15 | 1/2" | 108 | 95 | 70 | 51 | 12 | 2 | 4-15 | 209 | 196 |
20 | 3/4" | 117 | 100 | 75 | 56 | 14 | 2 | 4-15 | 213 | 196 |
25 | 1" | 127 | 125 | 90 | 67 | 14 | 2 | 4-19 | 221 | 196 |
32 | 1.2" | 140 | 135 | 100 | 76 | 16 | 2 | 4-19 | 229 | 196 |
40 | 1.5" | 165 | 140 | 105 | 81 | 16 | 2 | 4-19 | 239 | 196 |
50 | 2" | 178 | 155 | 120 |
控制电路 | 型号代码 | 电路图 | 视频地址 |
开关动作模式:通过交流开 关量实现开启,关闭操作,
并输出一组只是全开,全闭 的有源位置信号。 | S | 点击查看 | |
开关动作模式:输出无源触 点信号。 结构:带两个中间位置开关。 | MS | 点击查看 | |
开关动作模式:输出 0~1000Ω反馈信号。
结构:带500Ω或1KΩ电位 器。 | PIU | 点击查看 | |
开关动作模式:通过开关电
路控制阀门开启角度与电位
器阻值对应,并同时实现中 间位置控制功能。
结构:带电位器和中间位置 开关。 | SP | 点击查看 | |
开关动作模式:输出4~ 20mA阀位反馈信号。 结构:带1KΩ电位器和R/I变 换器。 | CPT | 点击查看 | |
调节动作模式:输入4~20mA控制信号,输出4~20mA阀位反馈信号。 结构:带1kΩ电位器和控制 模块(伺服放大器)。 | PCU | 点击查看 | |
通过外部交流电源向电路输 出直流开关量控制开启, 关闭程序,并输出一组对应 全开,全闭位置的无源触点 信号。 | G | 点击查看 | |
通过外部三相电源倒相电路 输出三相交流开关量控制开 启,关闭操作并输出一组对 应全开,全闭位置的无源触 电信号。 | H | 点击查看 | |
数字模块-DC-电路图 | DC | ||
数字模块-AC-电路图 | AC |
