如何调试电位器

发布时间：2022-09-28 浏览：474 格莱特控制阀（https://www.grat.com.cn/）


首先用内六角扳手将电气盖及接线盖打开

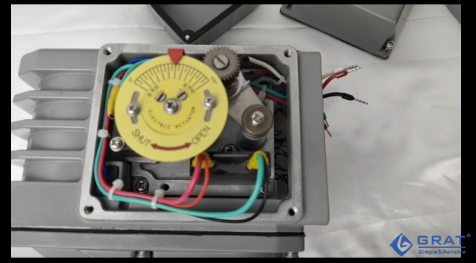

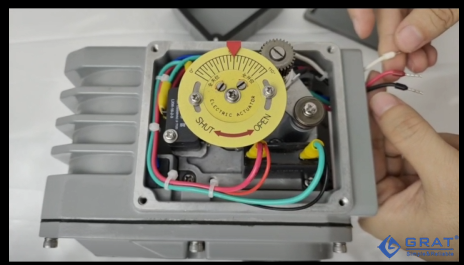

接线端会看到三根引线，红色对应电位器公共端，白色对应电位器满位电阻，黑色对应电位器零位电阻

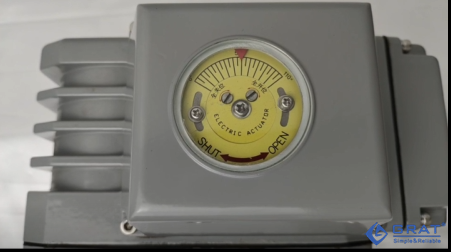

将执行器调整到中间位置

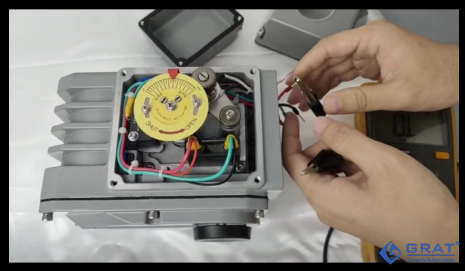

用万用表分别夹在黑色触点及白色触点，显示总阻值范围

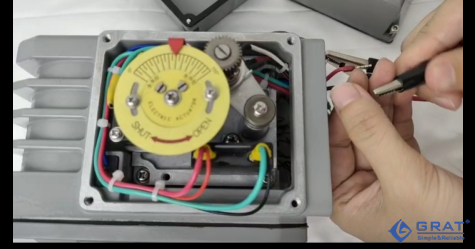

再用万用表分别夹在黑色和红色触点

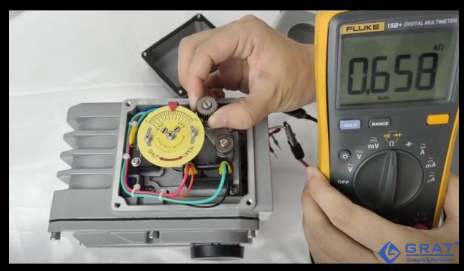

拉开电位器齿轮，并旋转，将阻值调整到总阻值的一般（例总阻值为1KΩ，则调整到500Ω±3%）




再用万用表夹在白色和红色触点




拉开电位器齿轮，并旋转，将阻值调整到总阻值的一般（例总阻值为1KΩ，则调整到500Ω±3%）

注：黑红，白红阻值越接近，精度则越高。
