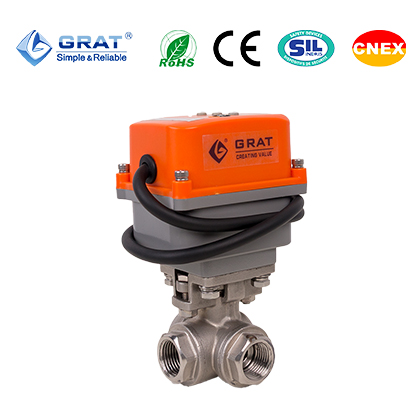

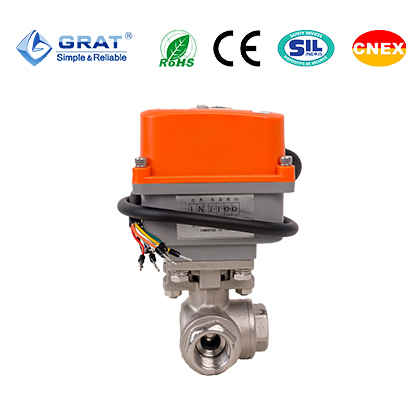

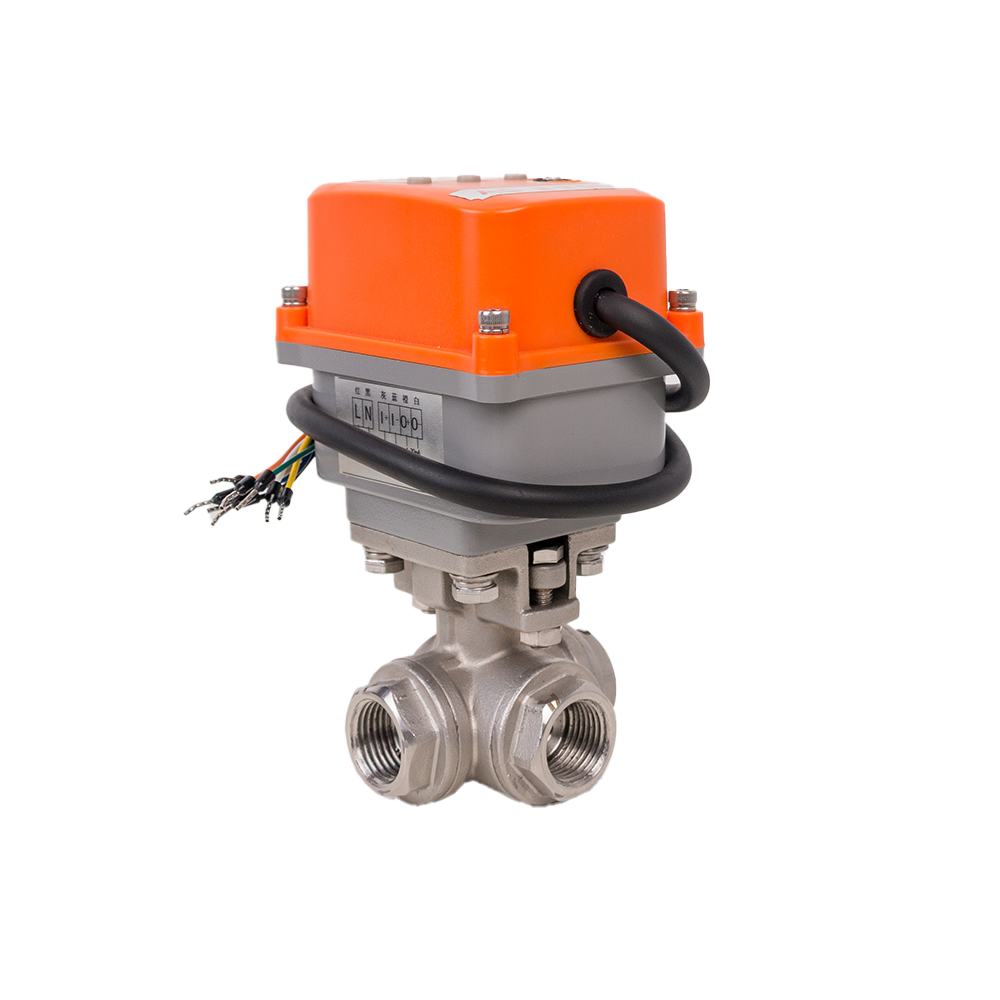

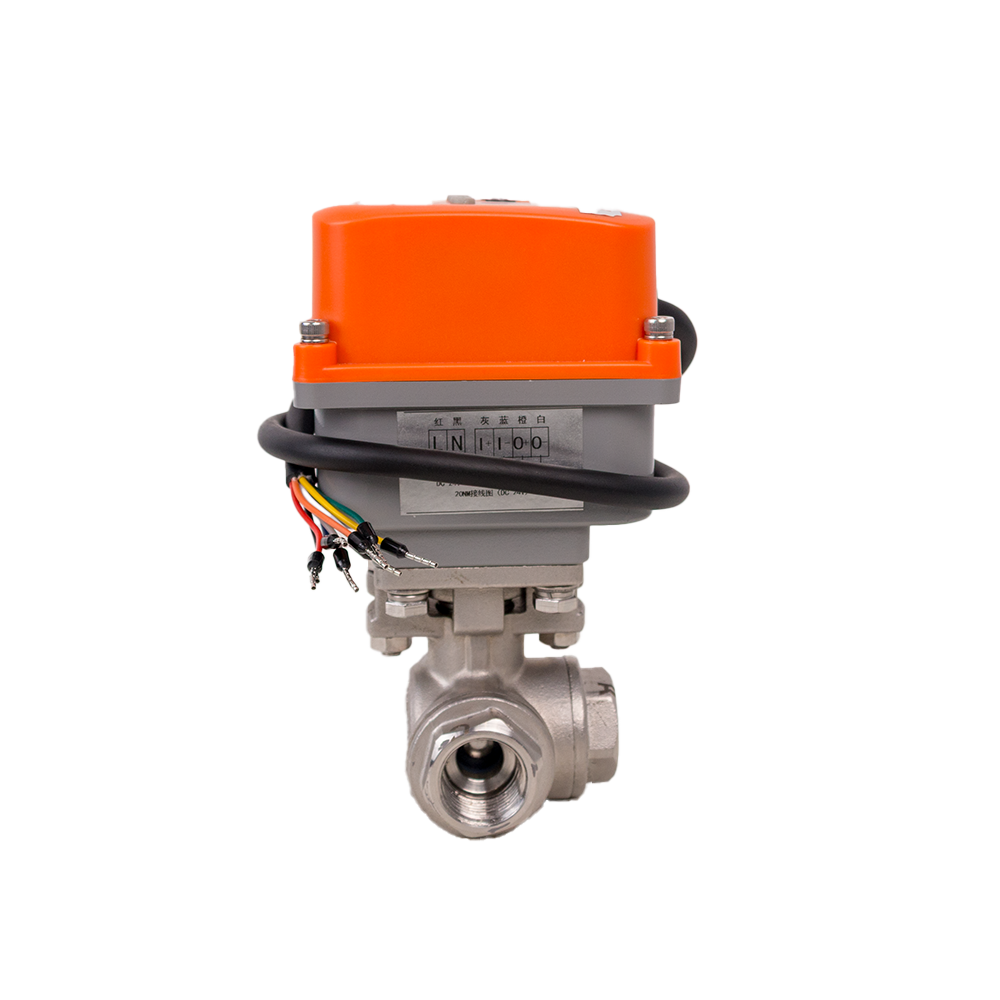

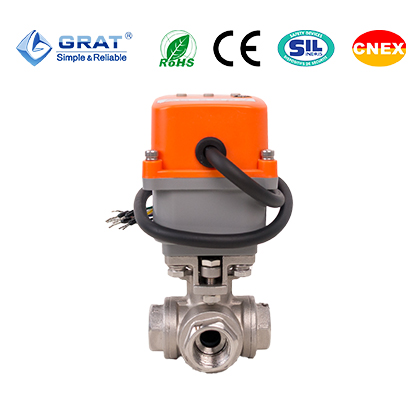

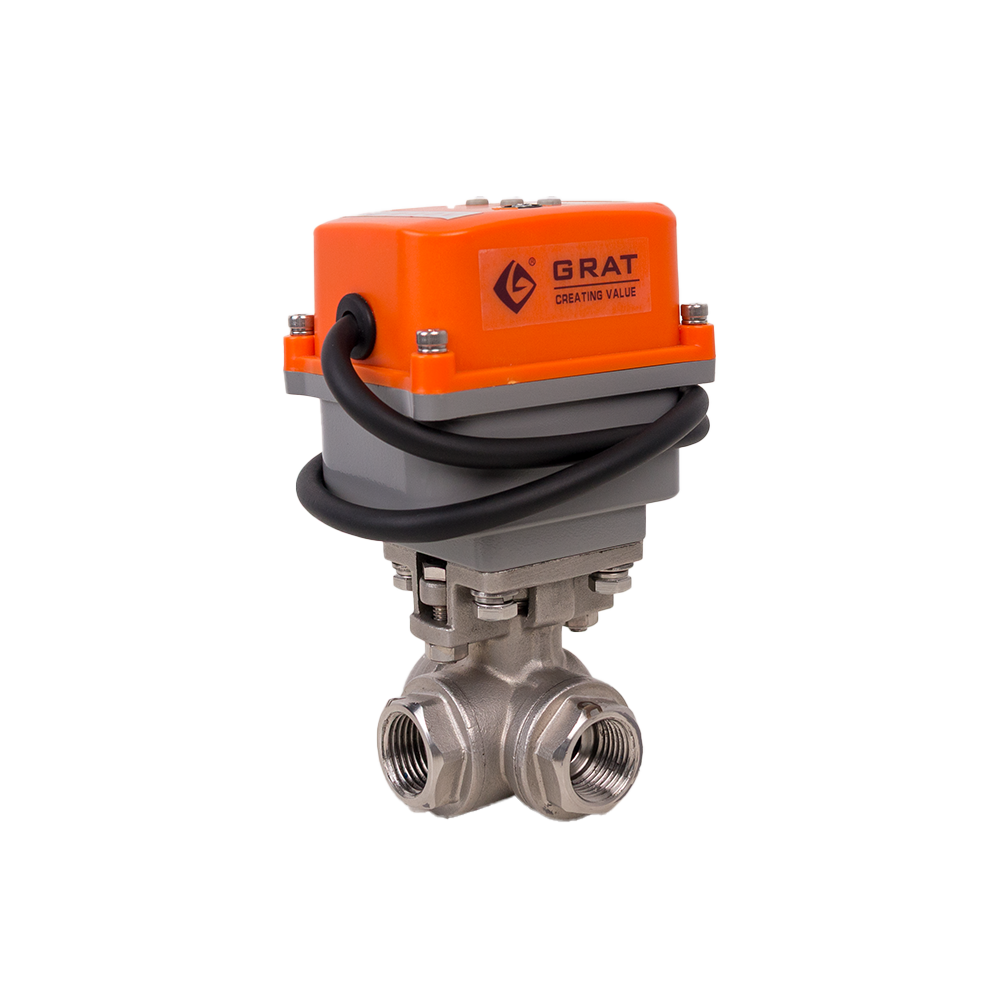

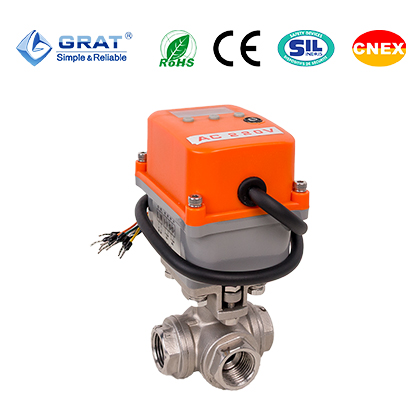

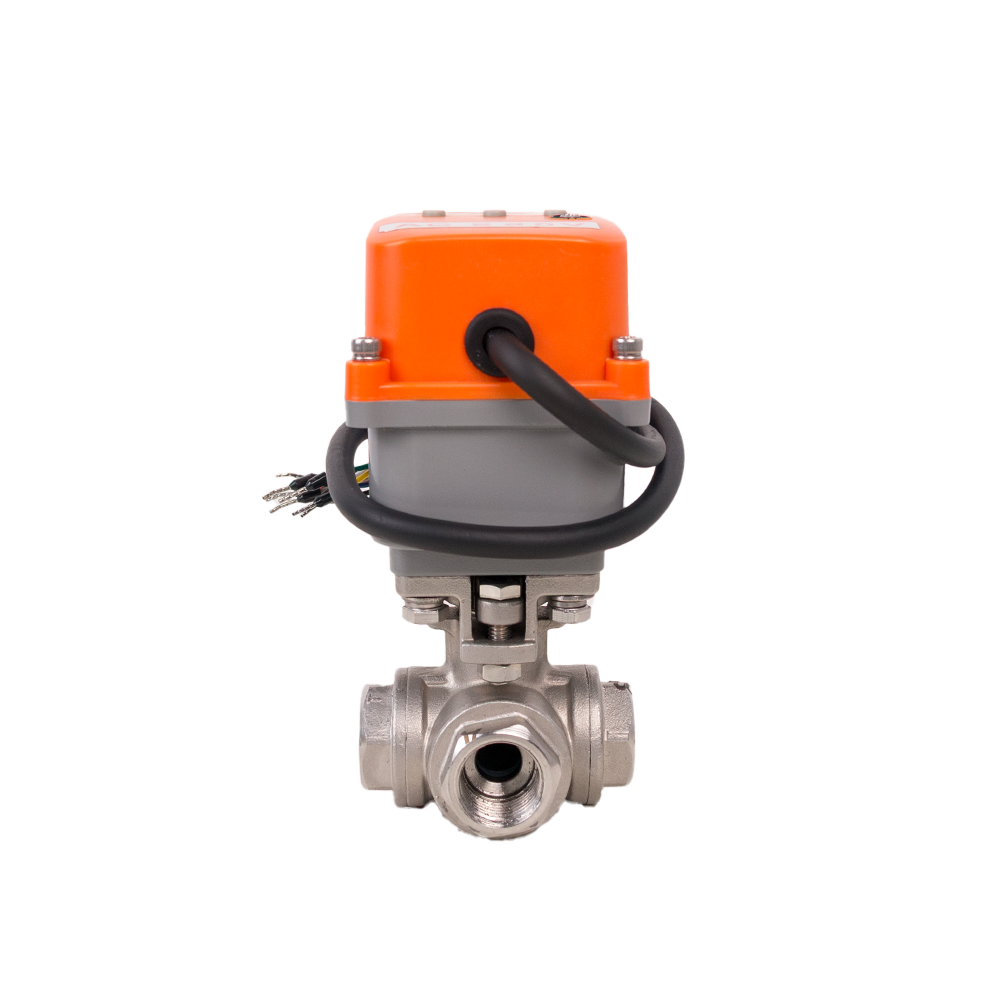

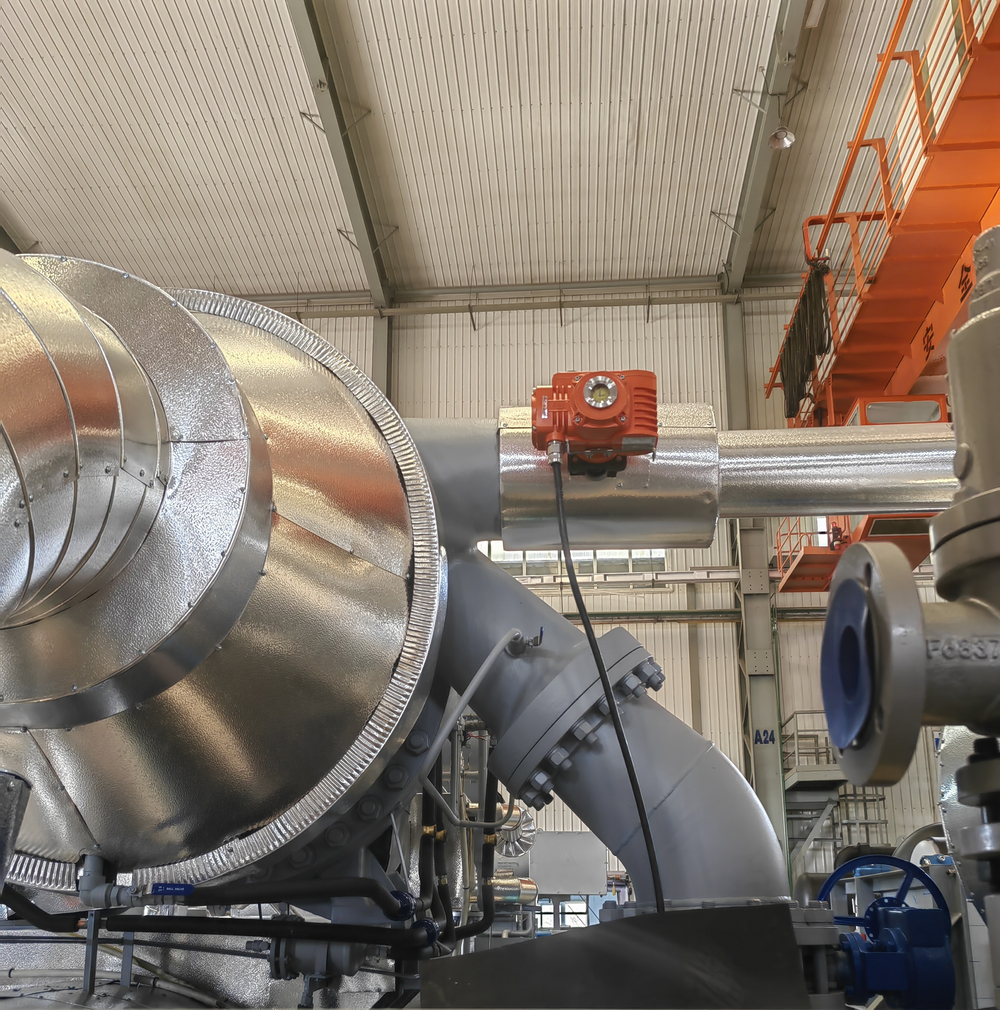

物联网三通球阀


三通球阀用于分流或汇合流通，是具有二面或四面阀座的多通口球阀，任一通口可用作入口面无泄漏，三通既可L型通口也可T型通口。

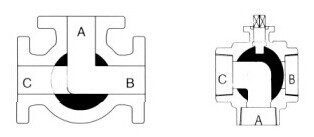

电动三通球阀分为L型流道和T型流道，如图：


T型流道采用4面阀座，受力平衡，密封可靠。主要用于分流、混流、换向以及三通道的完全开放。

L型流道采用2面阀座。主要用于流路的换向。


公称通径

DN15～40

工作电源

AC220V，DC24V

介质温度

0~120℃

环境温度

-30℃－60℃

公称压力

0.1～1.6MPa

控制方式

开关控制

动作时间

15-25秒

适用工况

空调、消防系统、水处理、管路吹扫、分析仪器、烟气采样等

连接方式

内螺纹连接，法兰

密封形式

软密封

阀体材质

SUS304、SUS316，WCB

阀芯材质

SUS304、SUS316

密封圈材质

EPDM、PTFE

防护等级

IP66

安装方式

任意角度安装（为延长寿命最好水平或倾斜安装）

设计与制造标准

GB12237-2007 API 6D

法兰标准

GB/T 9124.1-2019、GB/T 9124.2-2019、GB17241.6-2008

结构长度标准

GB12221-2005

检验标准

API 598


1.物联网微型电动法兰三通球阀安装尺寸


通径

（DN）

L

L0

D2

C

f

D

D1

H

n-Φd

W1

W2

15

150

75

45

14

2

95

65

143.5

4-Φ14

68.5

88.5

20

160

80

55

14

2

105

75

162

4-Φ14

93

108

25

180

90

65

14

2

115

85

178

4-Φ14

93

108

32

200

100

78

16

2

135

100

187

4-Φ18

93

108

2.物联网微型电动内螺纹三通球阀安装尺寸


通径

（DN）

L

G

Φd

F

H1

H2

W1

W2

12

70

螺纹

标准

NPT

BSP

DIN

etc

12

40

123.5

38

68.5

88.5

15

83

15

42

125.5

40

68.5

88.5

18

89

18

54

150

50

93

108

25

116

25

60

159

59

93

108

32

134

32

68

170

70

93

108
