如何检测执行器的死区

发布时间：2022-11-16 浏览：316 格莱特控制阀（https://www.grat.com.cn/）

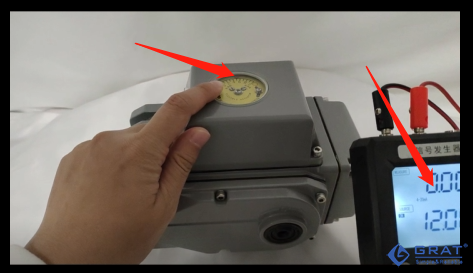

首先在执行器的25%位置



执行器的50%位置



执行器的75%的位置，这三个位置进行测量


测量步骤如下：

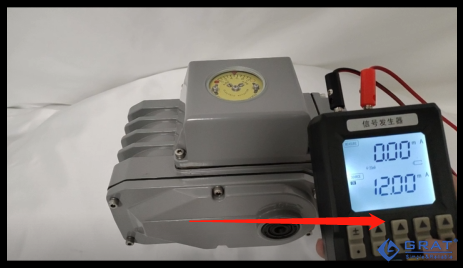

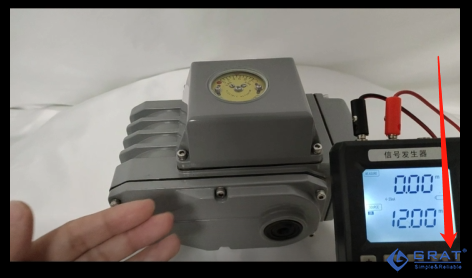

缓慢改变输入信号（增大或者减小信号值，0.01增加或减小）

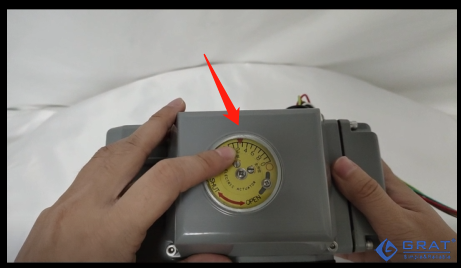

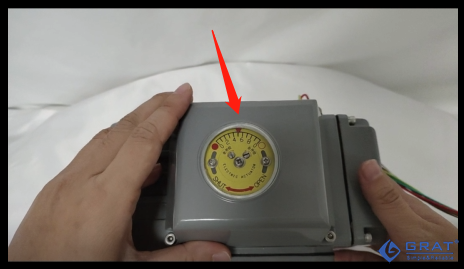

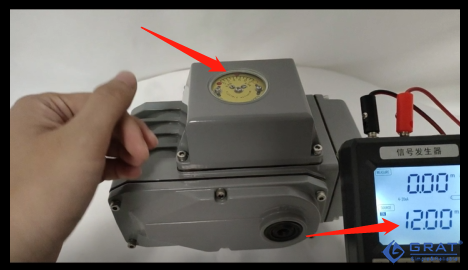

直到刻度盘（输出轴）肉眼可见的行程变化（移动），记录此时的信号值，记为I1



在相反的方向，再进行增大或减小输入信号值（0.01增加或减小）

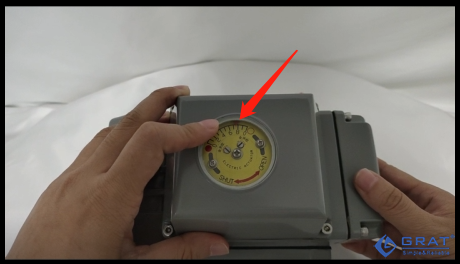

直到刻度盘（输出轴）肉眼可见的行程变化（移动），记录此时的信号值，记为I2

按照公式：
丨I1 – I2 丨
▲=—————— * 100%
 I
▲：死区的值，%
 I :输入信号范围0~20mA时，I为20，输入信号范围4~20mA时，I为16

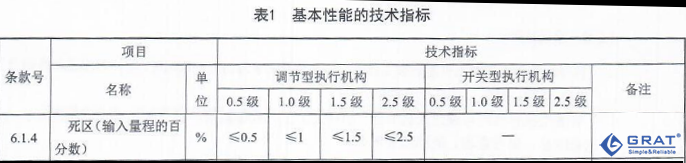

将测量的结果跟JB/T8219-2016的6.1.4进行对比，检测是否符合要求
