JBT8219-2016工业过程控制系统用普通型及智能型电动执行器机构——6.1.8行程控制机构重复性误差

发布时间：2023-02-01 浏览：329 格莱特控制阀（https://www.grat.com.cn/）

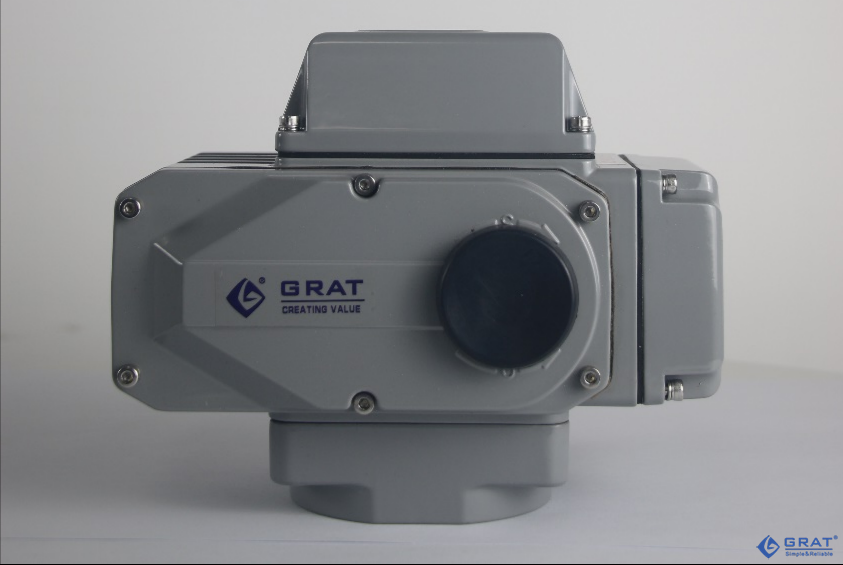

取出电动执行器

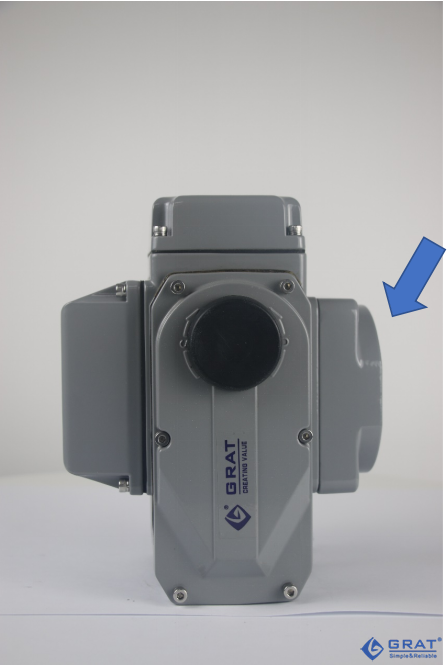

在电动执行器的输出轴（杆）一侧，连接安装一个物体（物体负载不应低于25%额定负载）

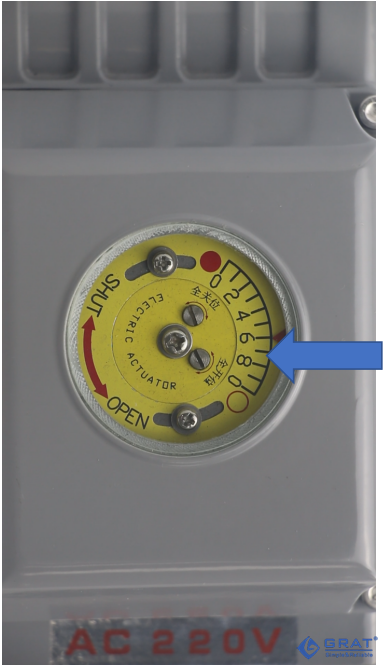

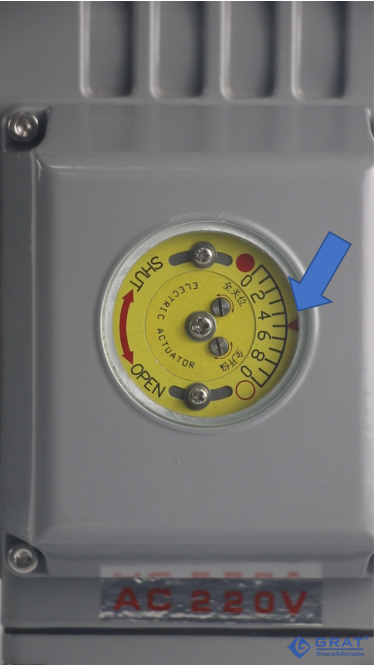

如图所示，以中间位置（50%）为例

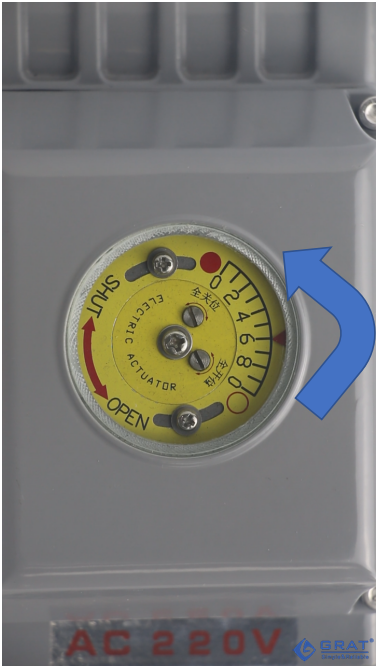

开向运行，往复交替5次

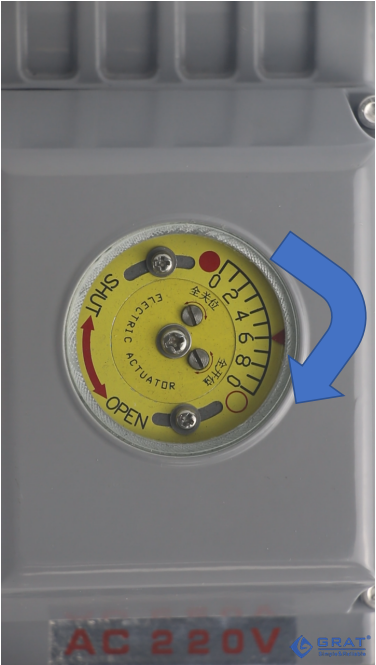

关向运行，往复交替5次

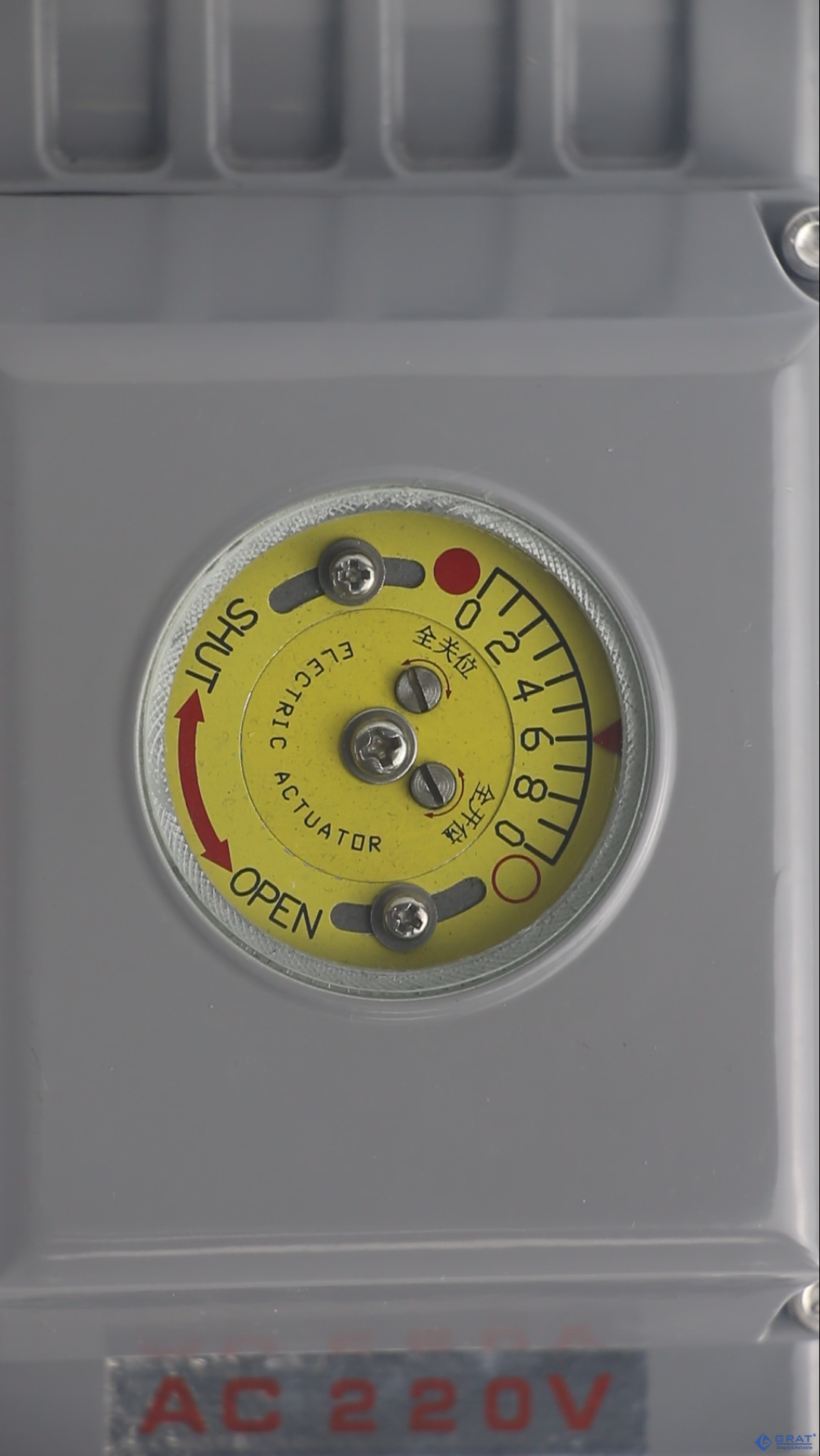

记录每次开向运行和关向运行的位置角度（给定一致的控制信号）



记录每次运行的角度位置（例如开向运行1、开向运行2、开向运行3、开向运行4、开向运行5）



将记录的5次角度位置相加并除以5，取平均值为基值【例如（开向运行1+开向运行2+开向运行3+开向运行4+开向运行5）÷5，得到的结果作为基值】



对比每次运行的角度值和基值相差多少（例如开向运行1与基值的差值、开向运行2与基值的差值、开向运行3与基值的差值、开向运行4与基值的差值、开向运行5与基值的差值）

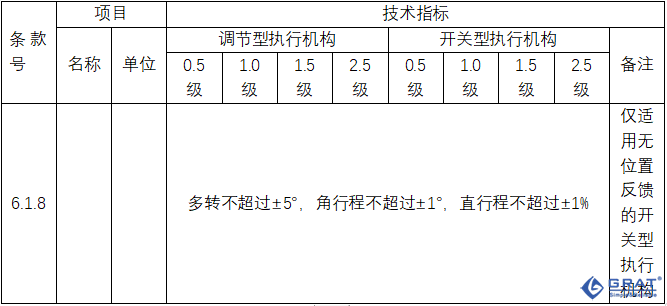

相差的结果与6.1.8行程控制机构重复性误差的技术指标进行对照，检测是否满足标准
