模块控制器的正作用和反作用的标定

发布时间：2023-10-08 浏览：380 格莱特控制阀（https://www.grat.com.cn/）

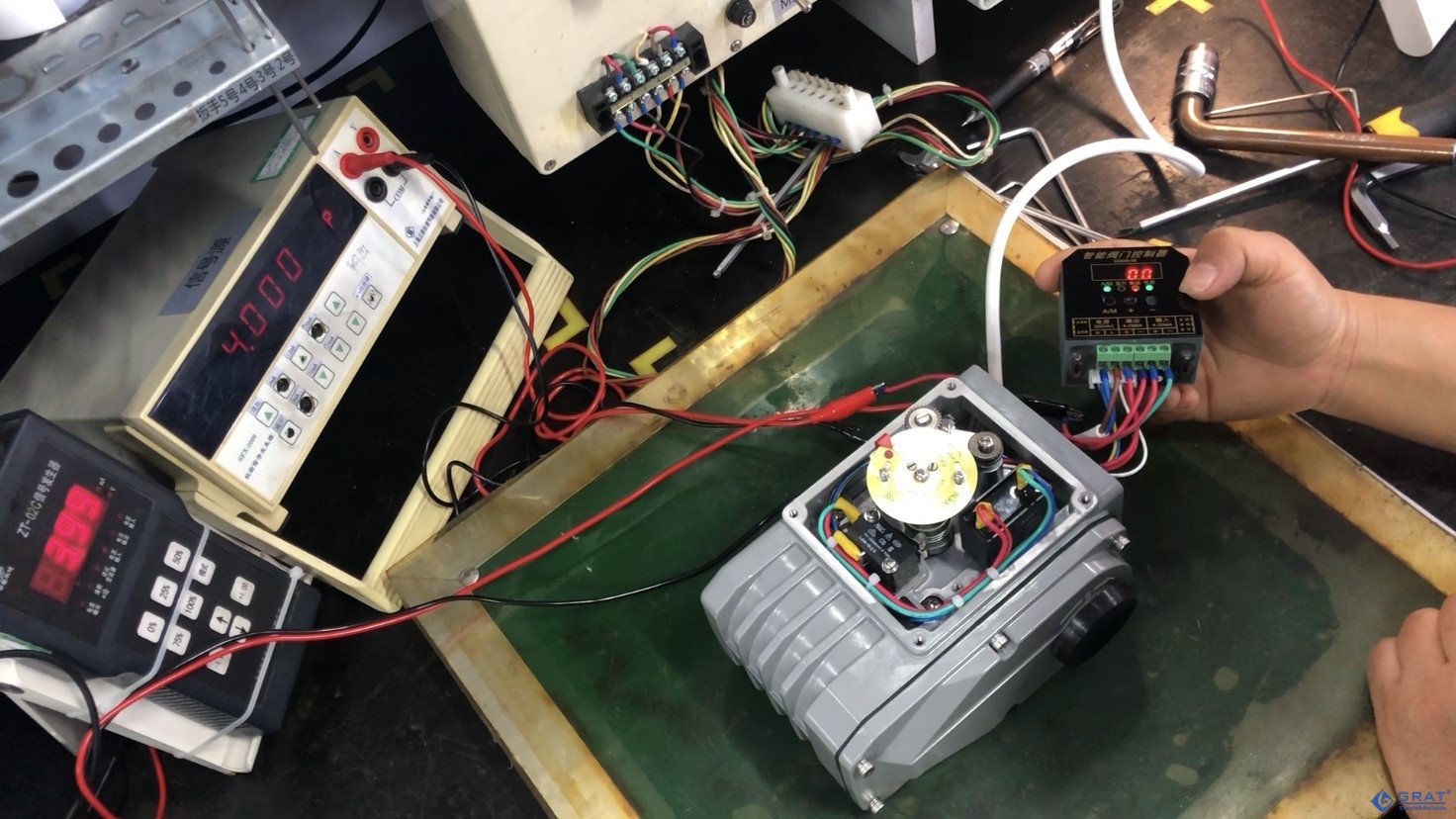

我们现在操作一遍这个模块控制器，通过拨动面板上开关可选择正作用或者反作用方式。出厂时作用方式选择开关一般在“正作用”位置，给4mA信号，对应阀位全关，控制器显示的是0.0。

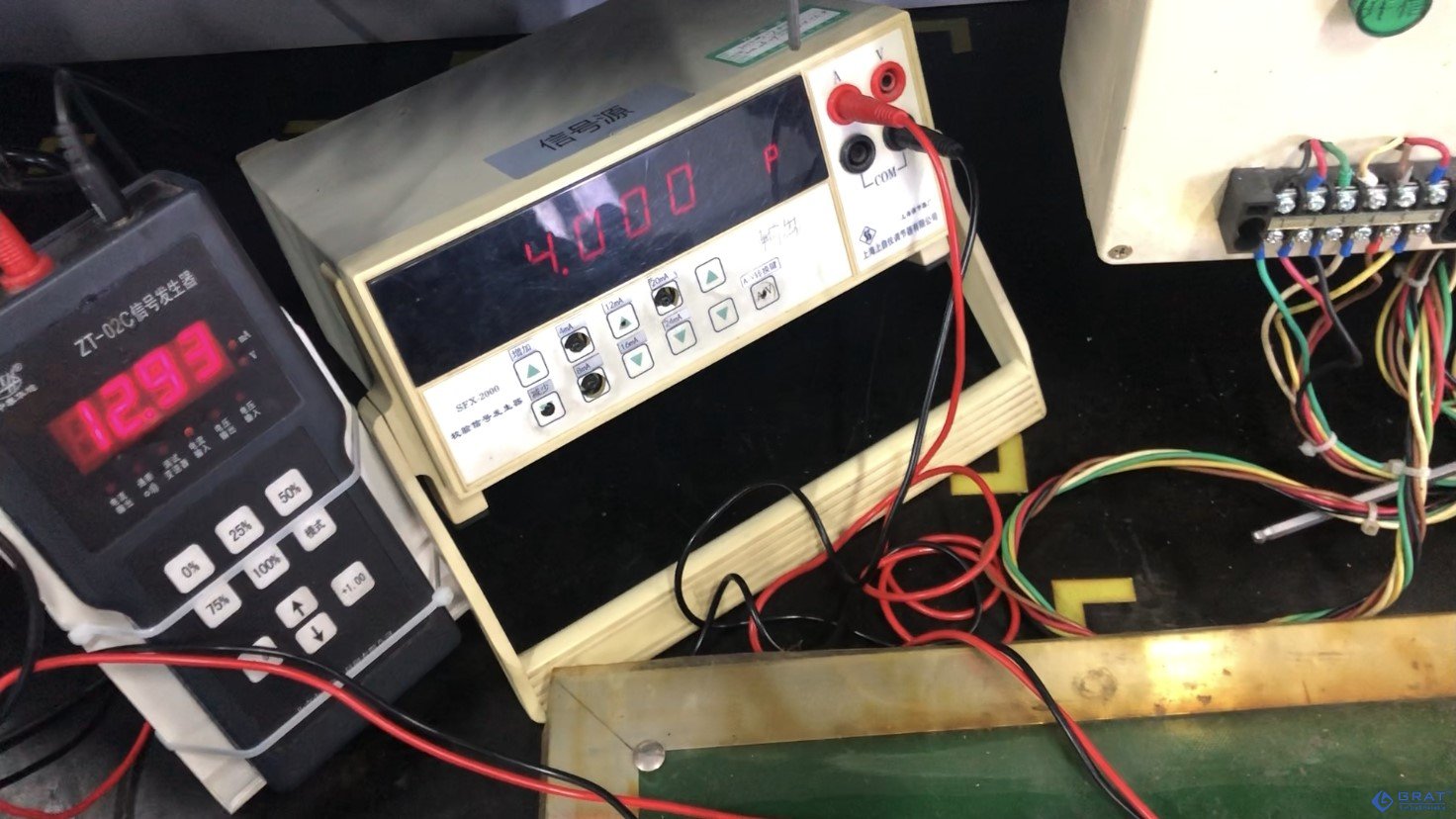

1、4mA信号

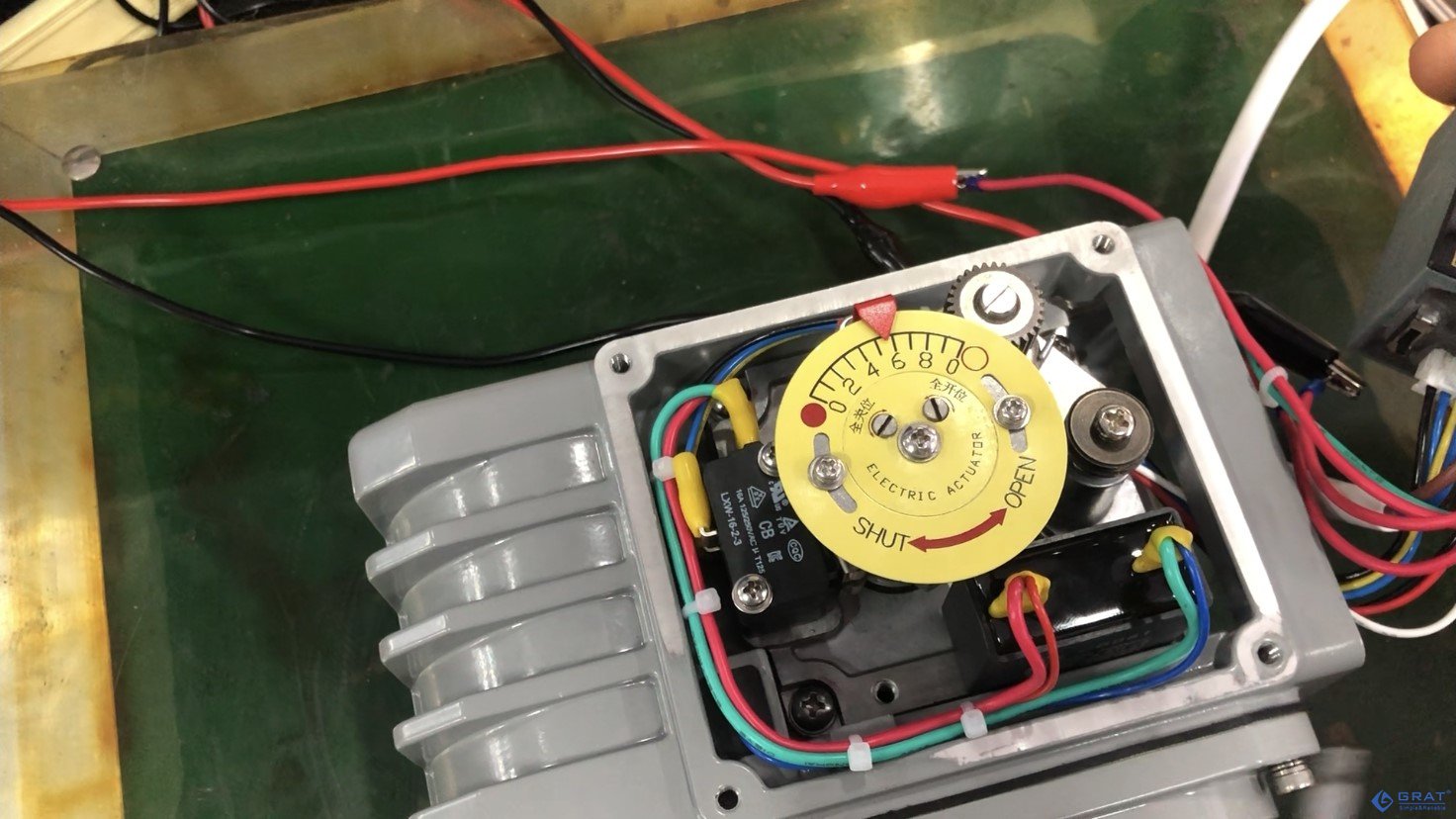

2、阀门全关位

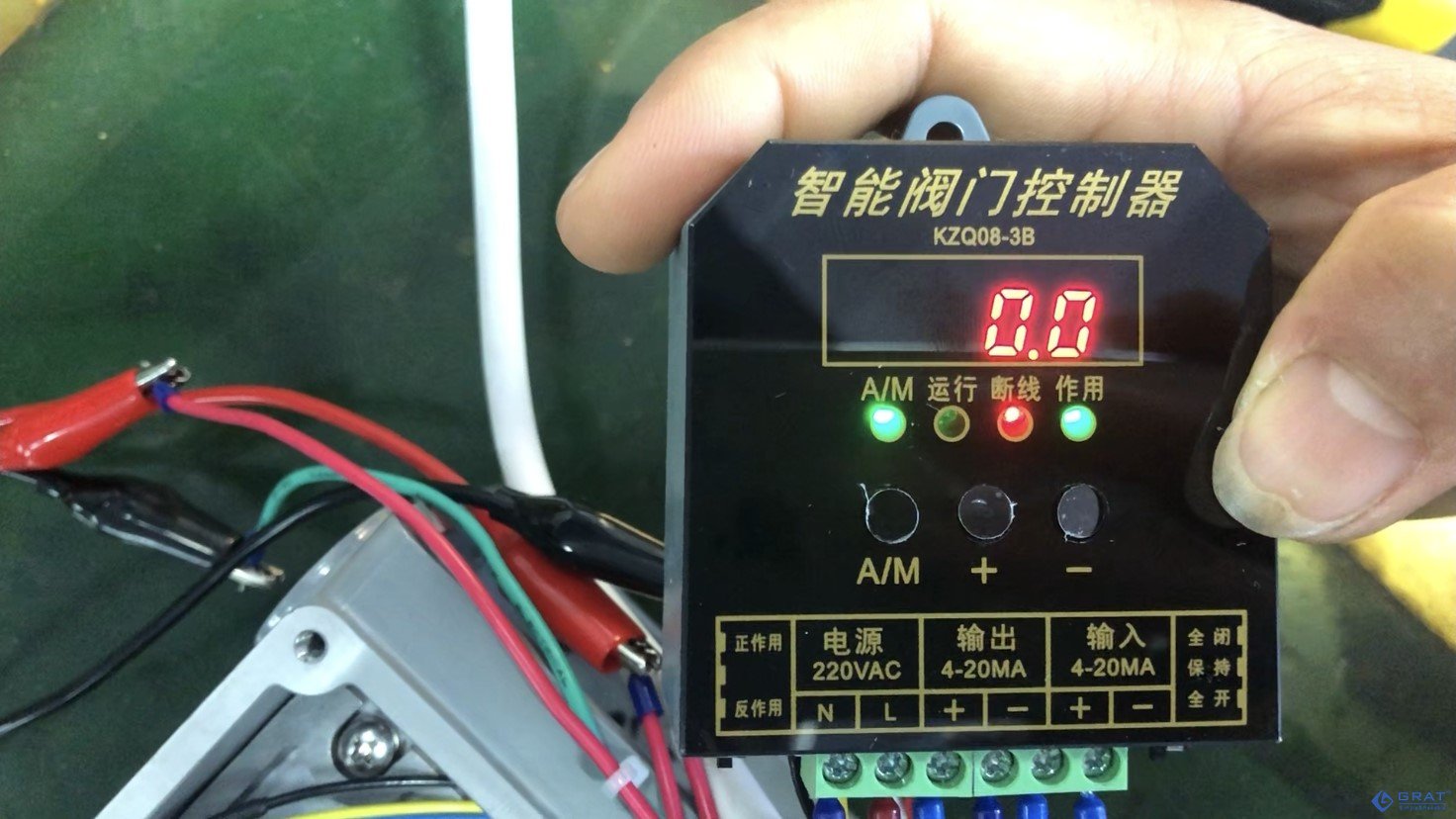

3、模块控制器显示0.0

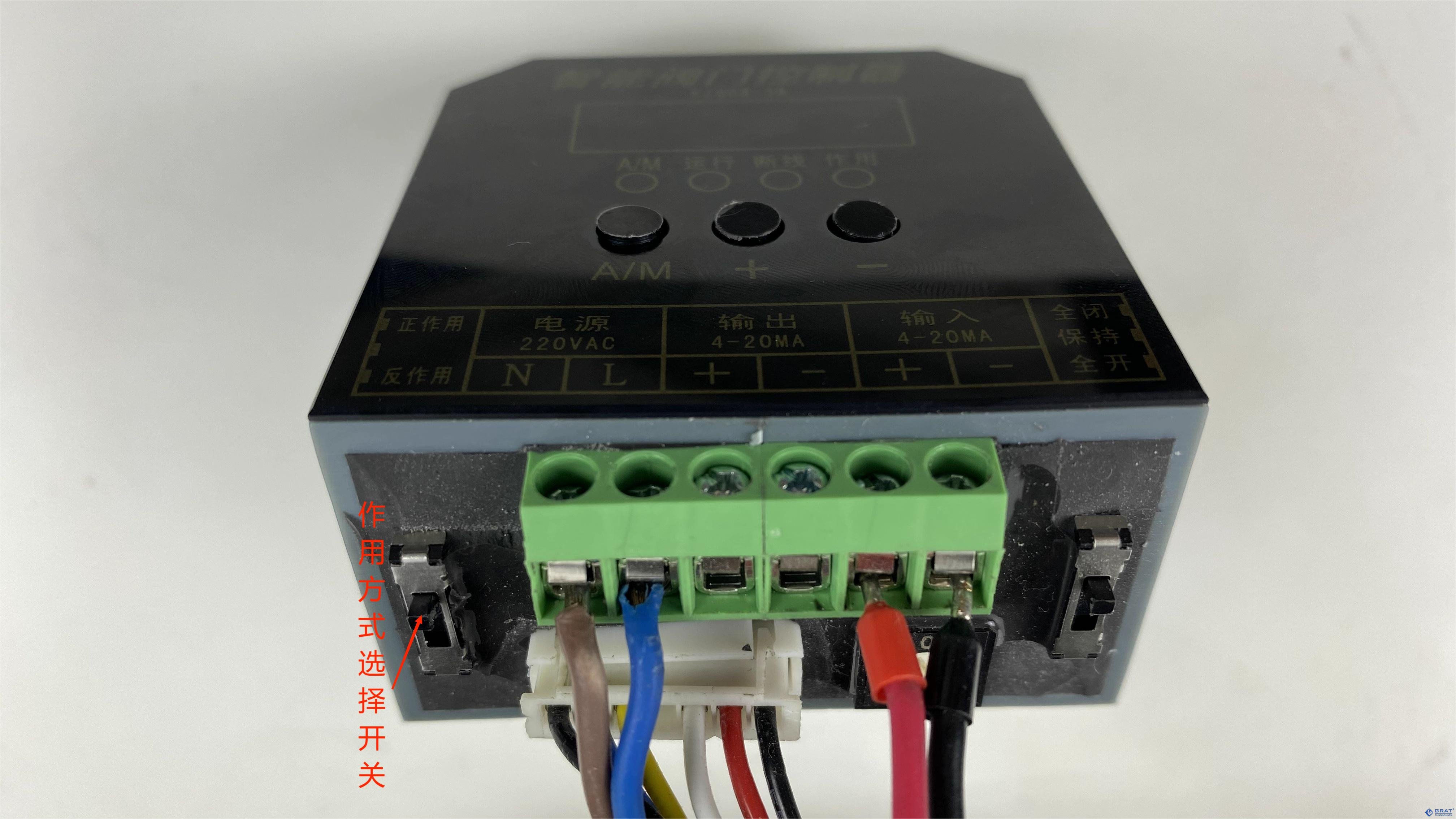

4、如上图所示，作用方式选择开关在模块控制器的左边

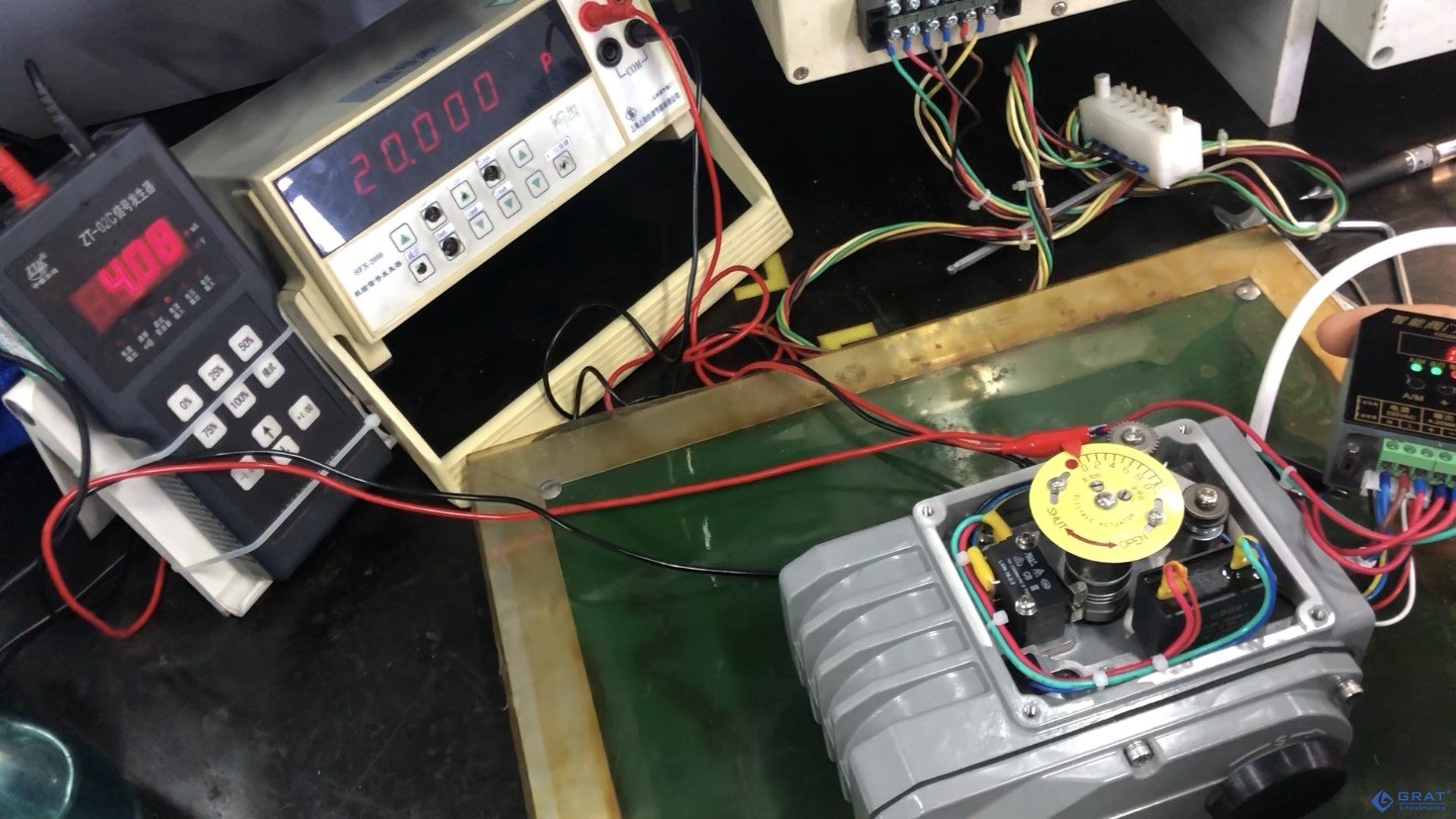

5、置作用方式选择开关为“正作用”，绿色指示灯亮，给20mA信号。

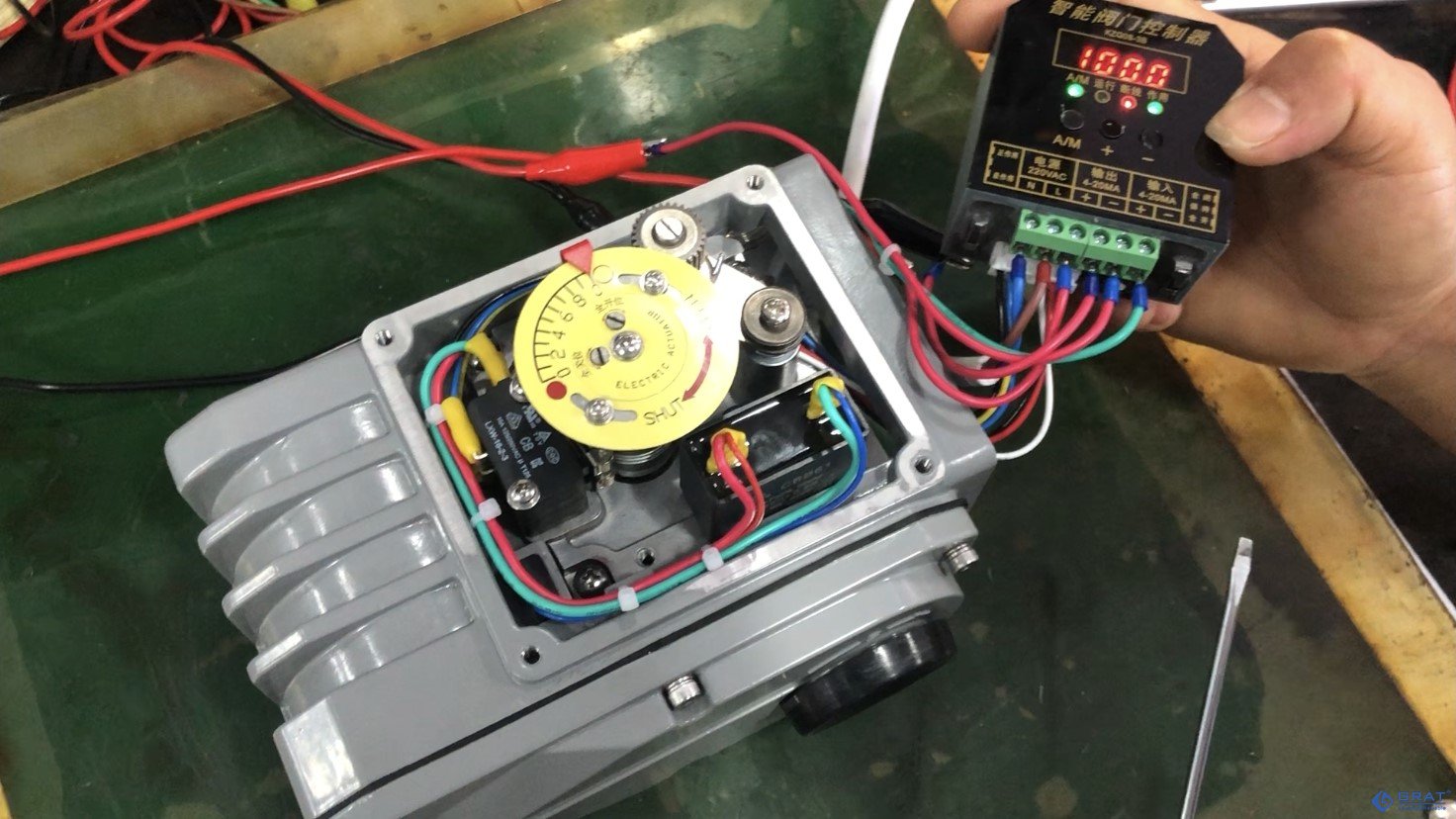

6、执行器会走到全开的位置。

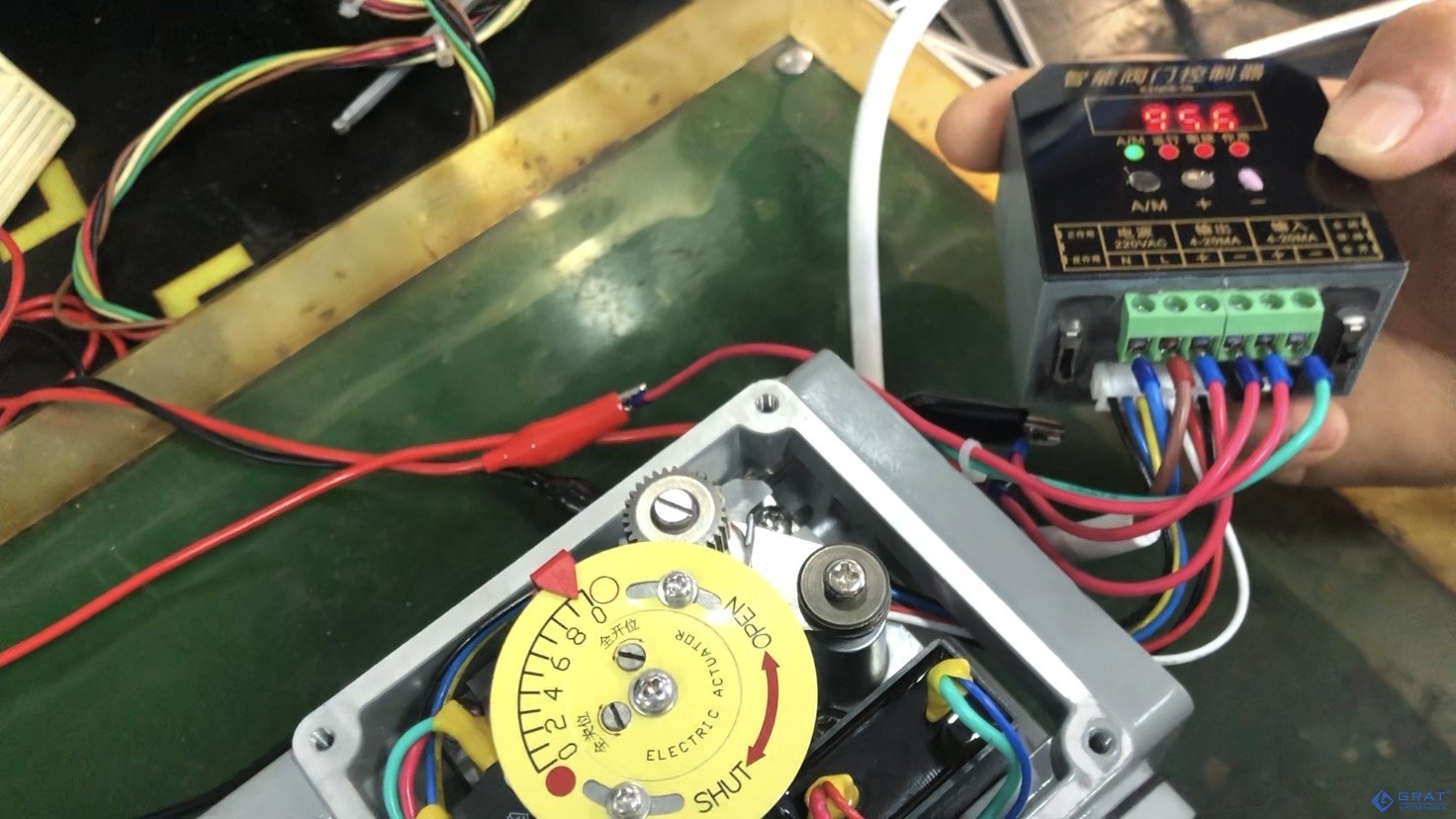

7、然后往下拨动作用方式选择开关为“反作用”，红色指示灯亮。




8、给20mA的信号，但是执行器是往全关的位置走。

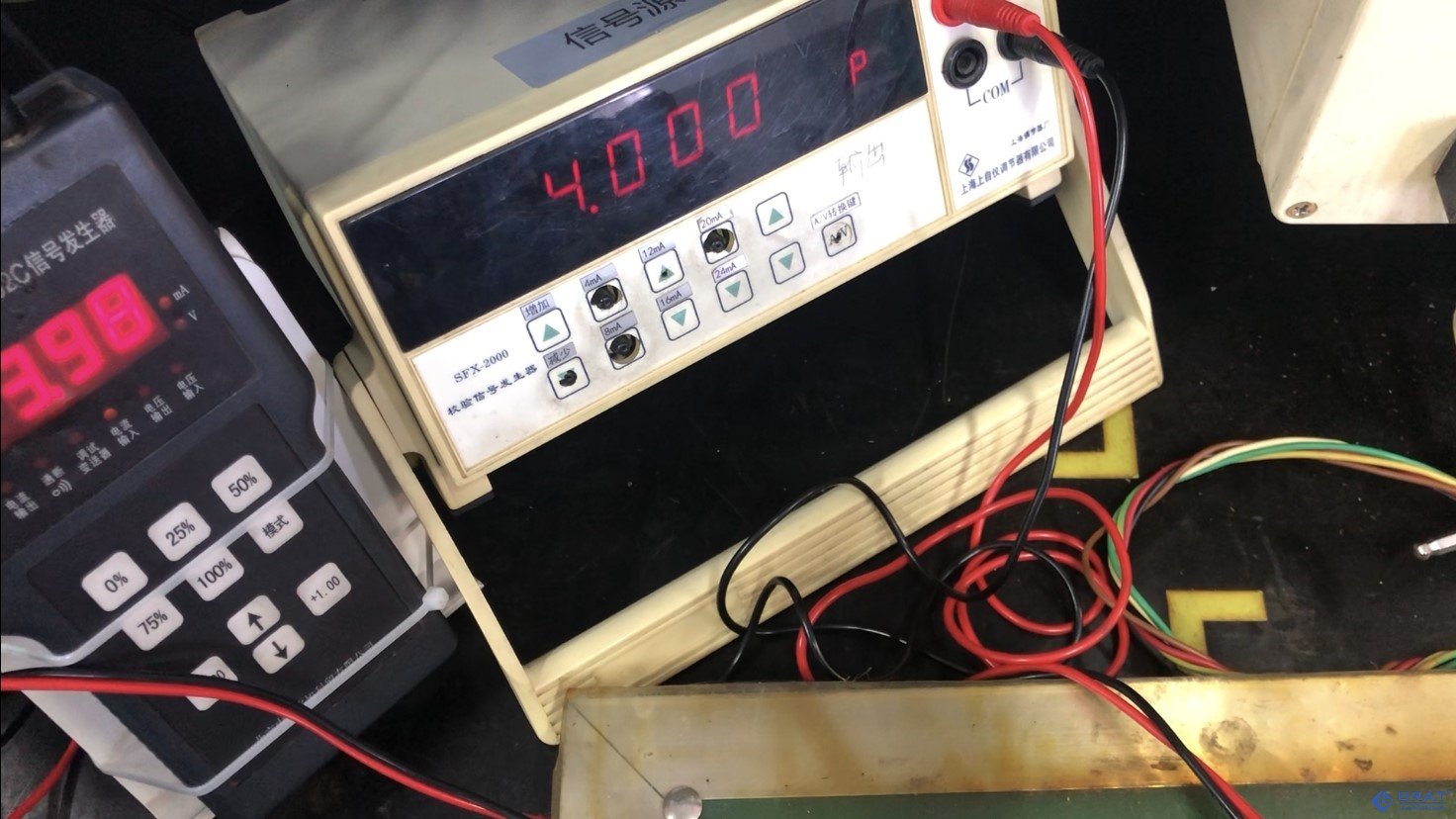

9、给4mA信号

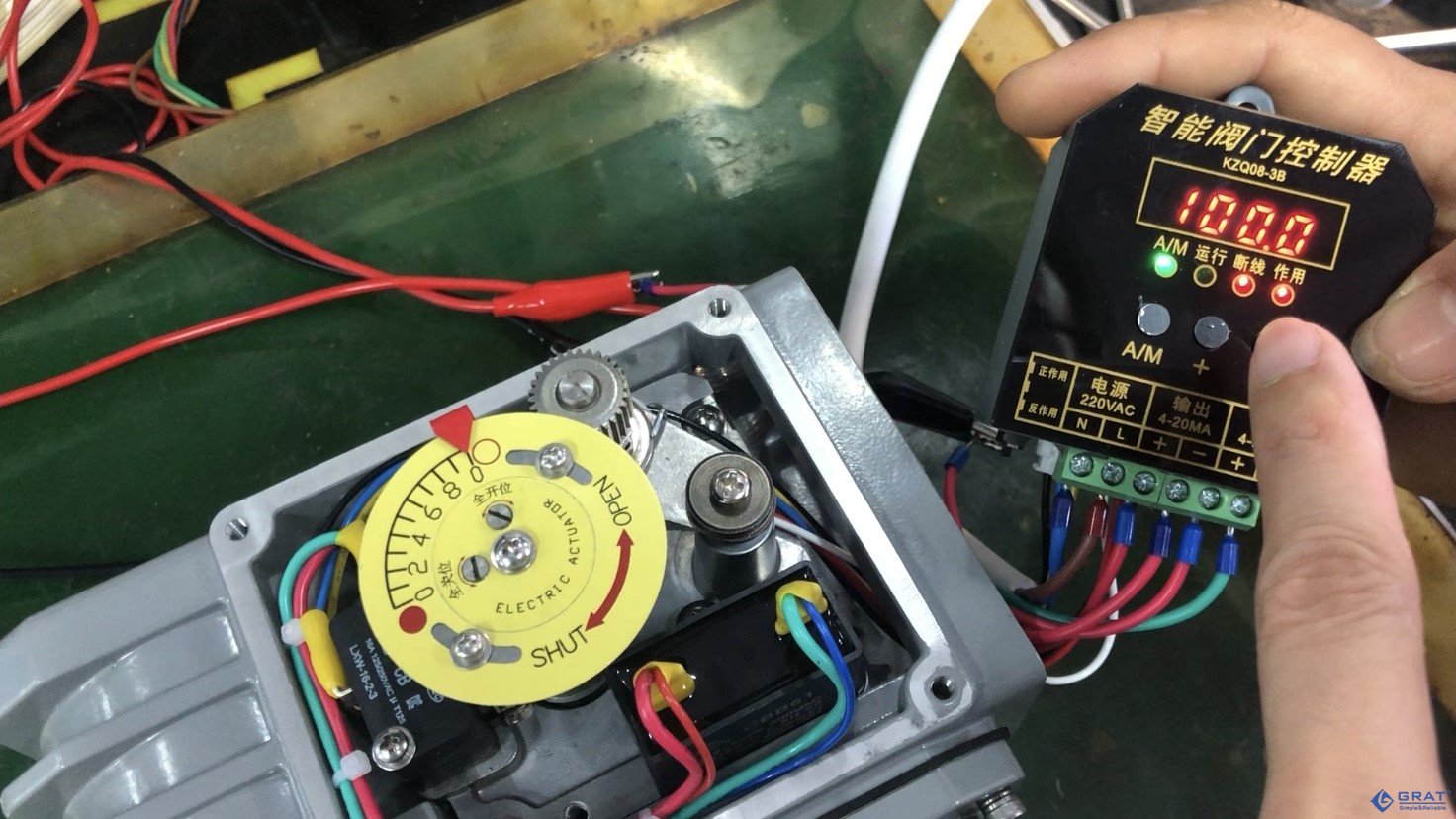

10、执行器就会往全开的方向走，对应模块显示为100.0，表示阀位100%全开。执行器的阀位和模块的阀位是相对应的，只是信号是反的就是反作用。
