气动阀门在工业自动化控制中广泛应用，其性能与可靠性不仅取决于阀门本体，还与关键附件（限位开关、电磁阀、过滤减压阀）的配置方式密切相关。本文针对一体式（集成式）与分体式（分散式）两种附件安装模式进行对比，分析其技术特点、优缺点及适用场景。
一、核心附件功能概述

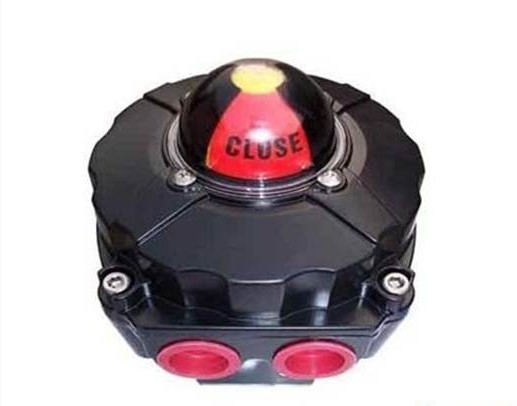

1. 限位开关（Position Switch）
实时监测阀门开/关位置，反馈信号至控制系统，实现阀门状态监控与联锁控制。

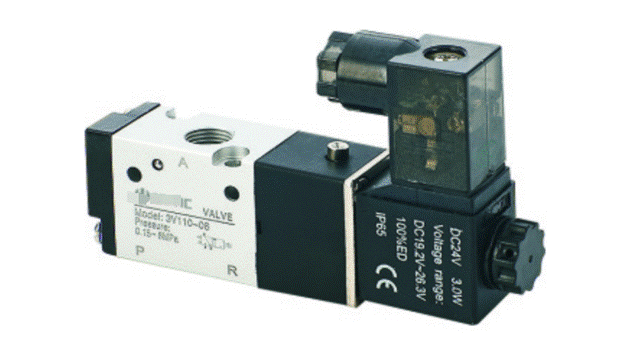

2. 电磁阀（Solenoid Valve）
通过电信号控制气路通断，驱动阀门执行机构动作，是气动阀门的核心控制元件。

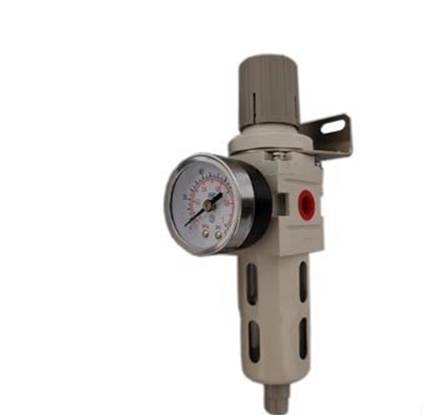

3. 过滤减压阀（Filter Regulator）
对气源进行过滤（去除杂质、水分）和压力调节，确保气动系统稳定运行。
二、一体式与分体式配置定义

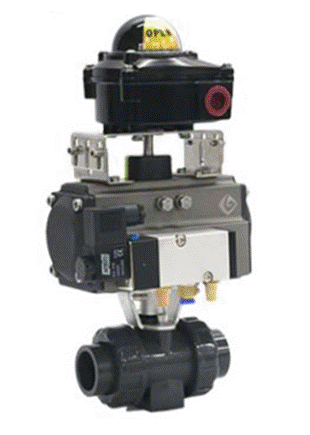

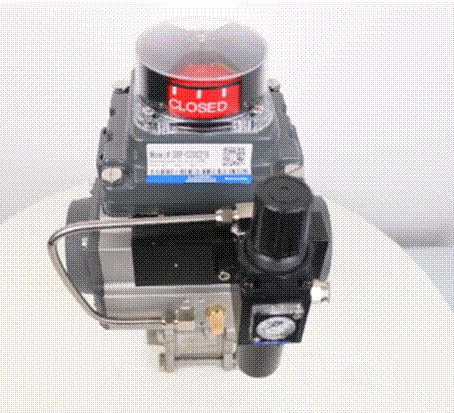

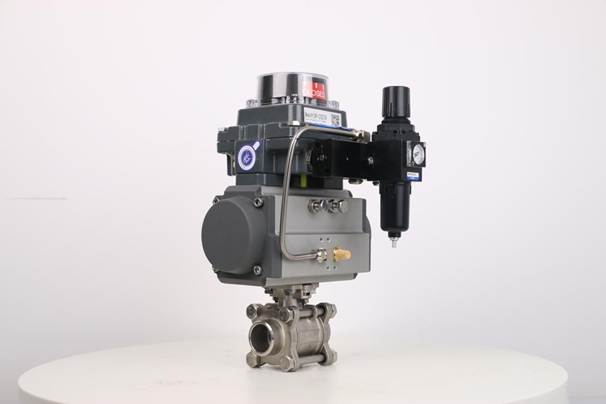

一体式（Integrated）
三大附件集成于同一模块或外壳内，通过预装管道与电路连接，形成紧凑型功能单元。
分体式（Modular） 各附件独立安装，通过外部管路和线缆连接，可根据需求灵活布置。
三、技术特性与优缺点对比
1.结构设计与安装
维度 | 一体式 | 分体式 |
空间占用 | 体积小，占用空间小，适用紧凑型布局。 | 部件分散，需预留更多的安装空间。 |
安装复杂度 | 预装集成，减少现场接线/接管工作量，降低安装错误风险。 | 需要单独安装每个附件接线。配管复杂，耗时较长 |
扩展性 | 固定配置 | 可独立更换单一附件，支持定制化配置. |
2. 维护与可靠性
维护 | 一体式 | 分体式 |
故障排查 | 集成度高，故障定位稍复杂。 | 模块化设计，可快速隔离 故障部件。 |
维护成本 | 单一部件故障可能导致整体更换，维护成本较高。 | 仅需更换损坏附件，维护成本较低。 |
密封性 | 内部管路连接较少，泄露风险低。 | 外部连接点多，需定期检查密封性。 |
3. 性能与经济性
维度 | 一体式 | 分体式 |
响应速度 | 短管路设计减少气压损失，动作响应更快。 | 长管路可能导致气压衰减，需优化布局。 |
环境舒适性 | 整体防护等级高，适应恶劣工况。 | 可针对不用附件选择防护等级。 |
四、发展趋势与选型建议
随着工业物联网的发展，“智能一体式附件”逐渐成为趋势，但分体式在定制化场景中仍不可替代。选型时需结合项目预算、运维能力及现场条件进行针对性选择。
