1、电动球阀结构图

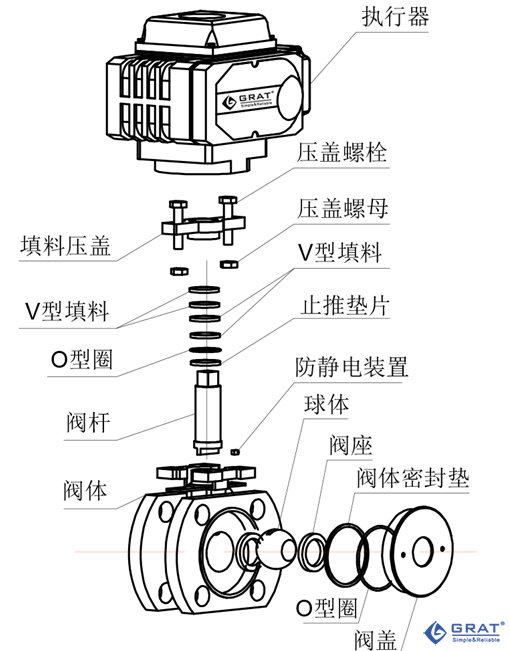

(短法兰电动球阀结构图)

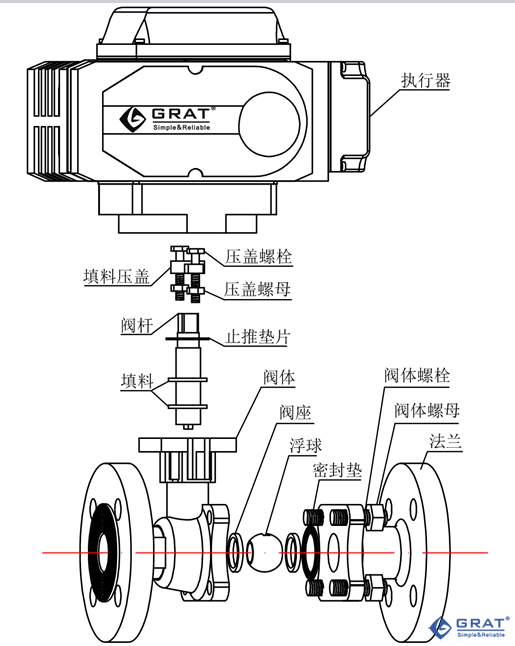

（长法兰电动球阀结构图）
2、电动球阀安装步骤

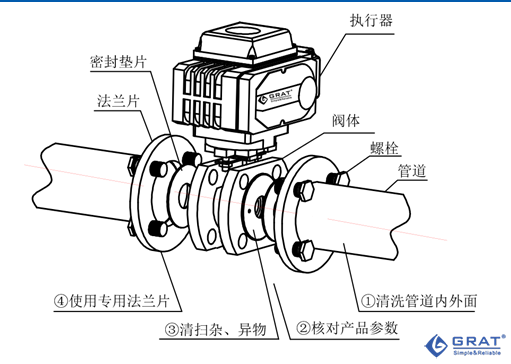

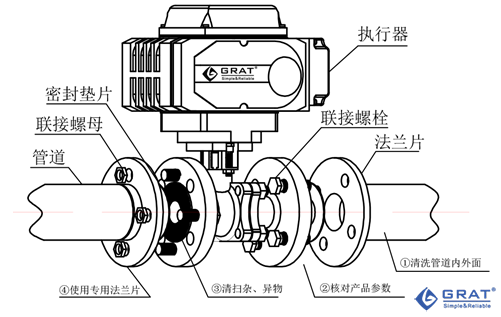

2.1 安装前的准备
注：1、阀门前后管线应准备好，前后管道应同轴，两法兰密封面应平行。
2、管道应能承受阀门的重量，否则管道上必须配有适当的支撑。
3、电动球阀可以安装在任意角度的管道上，为了维护方便建议不要倒置安装。

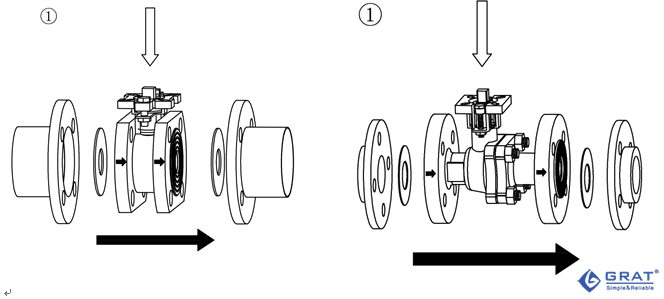

2.2.1将阀门放置于安装的两片法兰之间，请务必按照介质流向安装球阀；

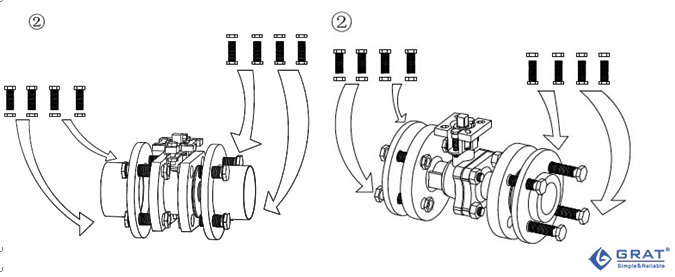

2.2.2 将螺栓轻轻插入法兰孔，将螺母稍加拧紧以校正法兰面的平面度；

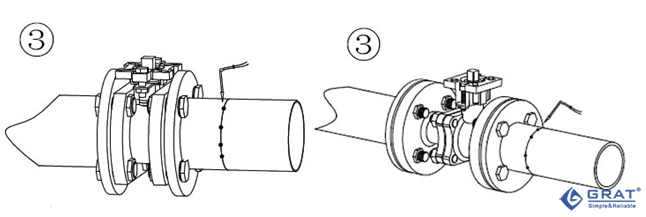

2.2.3 将法兰利用点焊固定于管道上；
2.2.4 将阀门移出

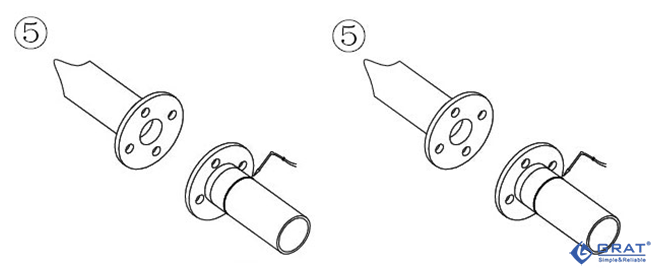

2.2.5 将法兰完全焊接固定在管道上；

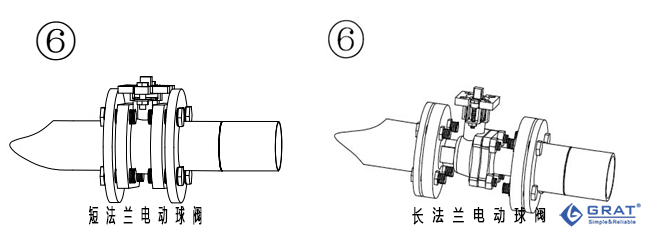

2.2.6 待焊口冷却后再安装阀门，保证阀门在法兰中有足够活动空间以防止阀门被损坏；校正阀门位置并将螺栓拧紧；交叉均衡将所有螺母拧紧。
2.2.7 确认阀门能自由开闭。
电动球阀出厂时已将控制机构的启闭行程调好，为防止电源接通时方向搞错，用户在第一次接通电源前，要先手动启开到一半（50%）位置，再按电动开关，检查开关，检查指示盘方向阀门开启方向即可。
2.3 安装电缆线
●请按上图安装电线管安装时注意：
①充分采取防水措施
②机器应高于电线管
●请使用外径Φ9-Φ11的电线管
如下图所示：安装电缆线时请勿使用与线锁直径不相适应的电缆管，必须确保电缆接口密
封严实，否则雨水容易从线锁渗入机器内部损坏零部件。
●信号线请使用屏蔽线，
不要与动力线平行配线。
3、请按对应代号电路图接线
|
常见故障 |
解决方法 |
|
球阀阀内介质不通，阀门堵塞 |
消除杂质，清洗阀门 |
|
法兰密封面泄漏 |
更换密封垫片，压紧阀门螺栓（均匀用力） |
|
填料处泄漏 |
正确更换填料 |
|
阀门关闭阀芯仍泄漏 |
检查更换阀座密封 |
|
电动执行器动作，阀门不动作 |
检查更换联轴器 |
