公称
通径 DN |
法兰焊端
外径 (钢管外径) A |
连接尺寸
|
密封面
|
法兰
厚度 C |
法兰
高度 H |
法兰颈
|
||||||||||
|
法兰
外径 D |
螺栓孔
中心圆 直径 K |
螺栓
孔径 L |
螺栓
|
d
|
f
|
N
|
S
|
H1
|
R
|
|||||||
|
数量
n |
螺纹
规格 |
|||||||||||||||
|
系列Ⅰ
|
系列Ⅱ
|
系列Ⅰ
|
系列Ⅱ
|
|||||||||||||
|
10
|
使用PN4.0Mpa法兰尺寸
|
|||||||||||||||
|
15
|
||||||||||||||||
|
20
|
||||||||||||||||
|
25
|
||||||||||||||||
|
32
|
||||||||||||||||
|
40
|
||||||||||||||||
|
50
|
||||||||||||||||
|
65
|
使用PN1.6Mpa法兰尺寸
|
|||||||||||||||
|
80
|
||||||||||||||||
|
100
|
||||||||||||||||
|
125
|
||||||||||||||||
|
150
|
||||||||||||||||
|
200
|
219.1
|
219
|
340
|
295
|
22
|
8
|
M20
|
266
|
2
|
24
|
62
|
234
|
6.3
|
16
|
8
|
|
|
250
|
273
|
273
|
395
|
350
|
22
|
12
|
M20
|
319
|
2
|
26
|
68
|
288
|
6.3
|
16
|
10
|
|
|
300
|
323.9
|
325
|
445
|
400
|
22
|
12
|
M20
|
370
|
2
|
26
|
68
|
342
|
7.1
|
16
|
10
|
|
|
350
|
355.6
|
377
|
505
|
460
|
22
|
16
|
M20
|
429
|
2
|
26
|
68
|
390
|
400
|
8.0
|
16
|
10
|
|
400
|
406.4
|
426
|
565
|
515
|
26
|
16
|
M24
|
480
|
2
|
26
|
72
|
440
|
445
|
8.8
|
16
|
10
|
|
450
|
457
|
480
|
615
|
565
|
26
|
20
|
M24
|
530
|
2
|
28
|
72
|
488
|
500
|
10.0
|
16
|
12
|
|
500
|
508
|
530
|
670
|
620
|
26
|
20
|
M24
|
582
|
2
|
28
|
75
|
540
|
550
|
11.0
|
16
|
12
|
|
600
|
610
|
630
|
780
|
725
|
30
|
20
|
M27
|
682
|
2
|
34
|
80
|
640
|
650
|
12.5
|
18
|
12
|
|
700
|
711
|
720
|
895
|
840
|
30
|
24
|
M27
|
794
|
5
|
30
|
80
|
746
|
744
|
由
用 户 规 定 |
18
|
12
|
|
800
|
813
|
820
|
1015
|
950
|
33
|
24
|
M30
|
901
|
5
|
32
|
90
|
848
|
850
|
18
|
12
|
|
|
900
|
914
|
920
|
1115
|
1050
|
33
|
28
|
M30
|
1001
|
5
|
34
|
95
|
948
|
950
|
20
|
12
|
|
|
1000
|
1016
|
1020
|
1230
|
1160
|
36
|
28
|
M33
|
1112
|
5
|
34
|
95
|
|
20
|
12
|
||
|
1200
|
1220
|
1455
|
1380
|
39
|
32
|
M36
|
1328
|
5
|
38
|
115
|
1260
|
25
|
12
|
|||
|
1400
|
1420
|
1675
|
1590
|
42
|
36
|
M39
|
1530
|
5
|
42
|
120
|
1465
|
25
|
12
|
|||
|
1600
|
1620
|
1915
|
1820
|
48
|
40
|
M45
|
1750
|
5
|
46
|
130
|
1668
|
25
|
12
|
|||
|
1800
|
1820
|
2115
|
2020
|
48
|
44
|
M45
|
1950
|
5
|
50
|
140
|
1870
|
30
|
15
|
|||
|
2000
|
2020
|
2325
|
2230
|
48
|
48
|
M45
|
2150
|
5
|
54
|
150
|
2072
|
30
|
15
|
|||

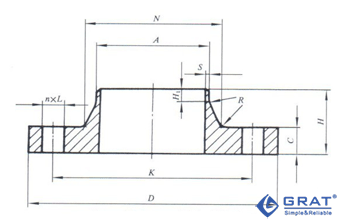

法兰图纸
